Rozvádzačová skriňa, či už nazývaná bytová rozvodnica alebo rozvodný panel, je absolútne kľúčovým a nevyhnutným prvkom každej modernej elektroinštalácie. Jej hlavnou úlohou je poskytnúť bezpečný, organizovaný a prístupný priestor pre montáž všetkých modulárnych elektrických prístrojov, ktoré sú zodpovedné za distribúciu elektrickej energie v domácnosti či inom objekte. Medzi tieto prístroje patria predovšetkým ističe, prúdové chrániče, zvodiče prepätia a rôzne spínacie prvky. Správny výber a inštalácia rozvádzača sú preto zásadné pre bezpečnosť a funkčnosť celej elektrickej siete.
Typológia rozvádzačových skríň: Povrchové vs. Zapustené prevedenie
Pri výbere rozvodnice sa môžeme stretnúť s dvoma základnými typmi montáže: povrchovou a zapustenou. Každý z nich má svoje špecifické využitie a výhody.
Bytové rozvodnice na omietku

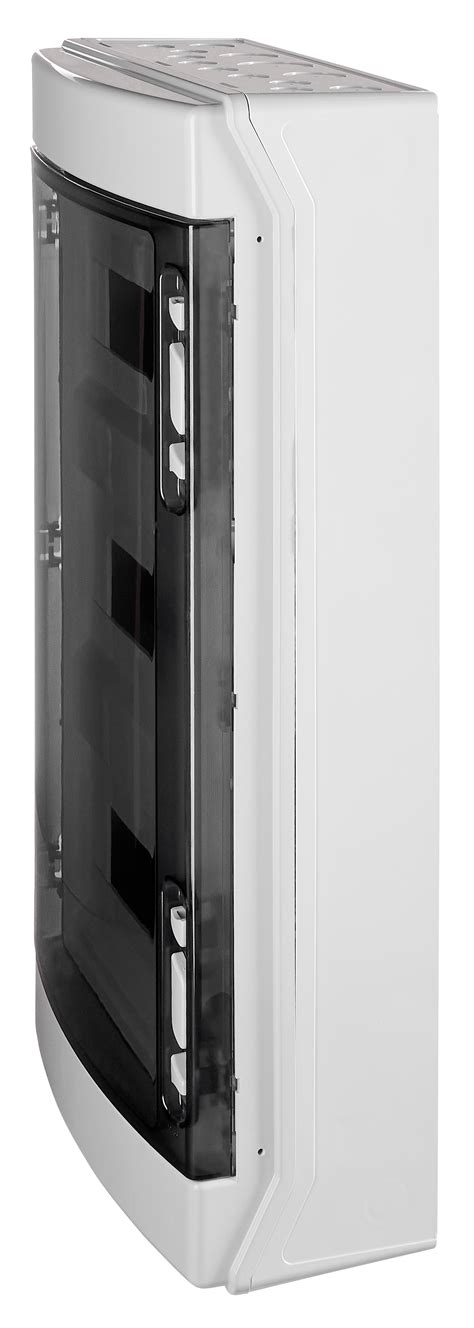

Tento typ rozvodnice je určený pre povrchovú montáž. Je ideálnou voľbou pre situácie, kde nie je možné alebo praktické sekať do steny, čo zahŕňa napríklad garáže, pivnice, alebo pri rekonštrukciách elektroinštalácie. Ich inštalácia je zvyčajne rýchla a jednoduchá. Bytové rozvodnice na omietku sú často dostupné aj vo vyhotoveniach s vyšším stupňom krytia, čo ich predurčuje do prostredí s vyššou vlhkosťou alebo prašnosťou. Príkladom sú robustné nástenné rozvodnice s krytím IP65, ktoré poskytujú spoľahlivú ochranu elektrických komponentov proti vode, prachu a vlhkosti aj v náročných podmienkach. Kompaktné nástenné rozvodnice série E-BOX s krytím IP54 sú tiež populárnou voľbou pre povrchovú montáž, ponúkajúc rovnováhu medzi veľkosťou, funkčnosťou a ochranou.
Bytové rozvodnice pod omietku
Rozvodnice určené pre zapustenú montáž sú typickým riešením pre novostavby. V tomto prípade sa rozvodnica celkom alebo čiastočne integruje do steny, čo zabezpečuje esteticky čistejší vzhľad, keďže vyčnievajú len dvierka alebo predný panel. Zapustené bytové rozvodnice sú dostupné v rôznych veľkostiach a konfiguráciách, vrátane modelov ako ETI DIDO-E, ktoré ponúkajú kapacitu pre desiatky modulov, napríklad 36 alebo 54 modulov rozdelených do viacerých radov. Multimediálne rozvodnice, ktoré sú tiež zapustené, sú špeciálne navrhnuté na integráciu nielen elektrických komponentov, ale aj dátových a komunikačných rozvodov, čím vytvárajú centralizované inteligentes centrum domácnosti.
Kľúčové parametre pri výbere rozvádzača
Pri výbere vhodnej rozvodnice je potrebné zohľadniť niekoľko zásadných parametrov, ktoré ovplyvnia jej funkčnosť, bezpečnosť a dlhodobú použiteľnosť.
Počet modulov a dimenzovanie rozvodnice
Veľkosť rozvodnice sa primárne udáva počtom modulov, ktoré sa na ňu dajú osadiť. Jeden modul zodpovedá šírke jednofázového (jednopólového) ističa. Pri výbere je nevyhnutné myslieť na budúcnosť a zabezpečiť dostatočnú rezervu. Odporúča sa počítať s minimálne 30 % voľného miesta navyše. Ak plánujete v budúcnosti rozširovať elektroinštaláciu (napríklad o garáž, prístavbu, alebo pridávať nové spotrebiče), je vhodné zvoliť rezervu až 50 %. Príkladom sú rozvodnice s kapacitou 12, 24, 36, 48, 54 modulov, ale existujú aj oveľa väčšie, napríklad 3x24 modulov (72 modulov) alebo 4x24 modulov (96 modulov), či dokonca samostatne stojace rozvodné skrine s kapacitou 300 a viac modulov určené pre rozsiahle priemyselné aplikácie alebo veľké obytné komplexy.
Stupeň krytia (IP)
Stupeň krytia, označený ako IP (Ingress Protection), informuje o miere ochrany elektrického zariadenia pred vniknutím cudzích predmetov (vrátane prachu) a vody. Pre bežné interiérové použitie v suchých priestoroch (napr. obývacie izby, spálne) zvyčajne postačuje stupeň krytia IP30 alebo IP40. V prostrediach s vyššou vlhkosťou alebo prašnosťou, ako sú práčovne, dielne, garáže, alebo exteriéry, je potrebné voliť rozvodnice s vyšším krytím. Rozvodnice s krytím IP54 poskytujú ochranu proti prachu v obmedzenom množstve a proti striekajúcej vode zo všetkých smerov. Rozvodnice s krytím IP65 sú potom plne chránené proti prachu a proti prúdu vody, čo ich robí vhodnými aj do extrémnych podmienok. Existujú aj rozvodnice s IP66, ktoré poskytujú ešte vyššiu úroveň ochrany proti vode.
Materiálové vyhotovenie a dizajn
Rozvodnice sa najčastejšie vyrábajú z plastu, ktorý je ľahký a cenovo dostupný. Pri drahších a kvalitnejších modeloch sa môžeme stretnúť s odolnejšími plechovými dvierkami, ktoré sú mechanicky odolnejšie voči častému otváraniu. Celokovové rozvodnice síce existujú, ale ich cena môže byť až dvojnásobná oproti plastovým variantom.
Farba rozvodníc je najčastejšie biela, ale na trhu nájdeme aj iné farebné prevedenia. Dvierka rozvodníc môžu byť nepriehľadné, alebo môžu obsahovať priehľadné okienko z priehľadného či dymového plexiskla. Výhodou priehľadných dvierok je možnosť okamžitej vizuálnej kontroly stavu ističov a chráničov bez nutnosti otvárania rozvodnice.
Vnútorné osadenie rozvodnice: Bezpečnosť na prvom mieste
Samotná rozvodnica je len obal; jej funkčnosť a bezpečnosť závisia od správneho výberu a zapojenia vnútorných komponentov.
Rozdelenie na okruhy a ističe
Základným krokom pri návrhu elektroinštalácie je rozdeliť celkovú elektrickú sieť na jednotlivé okruhy. Tieto okruhy môžu byť zásuvkové, svetelné, alebo samostatné okruhy pre silné spotrebiče s výkonom nad 2 000 W, čo kážu normy. Norma tiež obmedzuje počet zásuviek na jednom okruhu na maximálne 10 (aj dvojzásuvka sa počíta ako jedna). Cieľom rozdelenia na okruhy je minimalizovať dopad poruchy - napríklad pri probléme s jedným spotrebičom alebo pri prasknutej žiarovke nevypadne celá domácnosť. Každý okruh je potom chránený samostatným ističom, ktorý slúži na jeho nadprúdovú ochranu.

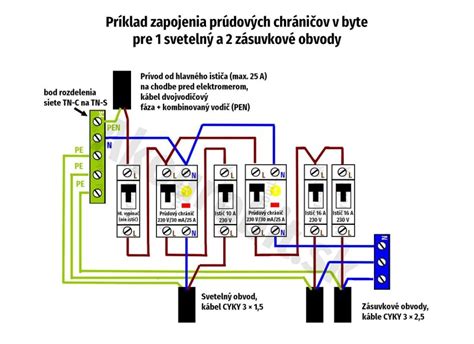

Prúdové chrániče a ich význam
Po rozdelení na ističe nasleduje ich „zoskupenie“ pod prúdové chrániče. Prúdové chrániče (RCD) sú dôležitým bezpečnostným prvkom, ktorý chráni pred úrazom elektrickým prúdom v dôsledku zlyhania izolácie alebo dotyku so živou časťou. Kým istič chráni pred preťažením a skratom, prúdový chránič detekuje rozdielový prúd medzi fázovým a nulovým vodičom. Ak tento rozdiel prekročí bezpečnú hodnotu, chránič okamžite preruší obvod. Je dôležité nedávať celý dom na jeden alebo dva prúdové chrániče. Podobne ako pri ističoch, aj tu platí, že ak by došlo k poruche na jednom okruhu pripojenom na jeden chránič, mohlo by to spôsobiť vypnutie celého domu. Preto sa odporúča rozdeliť okruhy do viacerých skupín, ktoré sú chránené samostatnými prúdovými chráničmi.
Zvodiče prepätia a hlavný vypínač
Okrem ističov a prúdových chráničov by v rozvodnici nemali chýbať ani zvodiče prepätia. Tieto komponenty sú súčasťou komplexnej ochrany pred bleskom a prepätím, ktorá zahŕňa aj kvalitné uzemnenie. Zvodiče prepätia chránia citlivé elektronické zariadenia pred poškodením spôsobeným prepätím v sieti, ktoré môže vzniknúť napríklad pri údere blesku. Pri ich inštalácii je potrebné počítať s ich umiestnením a vedením vodičov už v štádiu plánovania elektroinštalácie.
V rozvodnici by mal byť umiestnený aj hlavný vypínač. Zatiaľ čo hlavný istič sa v nových domoch zvyčajne nachádza v elektromerovom rozvádzači, modulárny hlavný vypínač v bytovej rozvodnici slúži na bezpečné odstavenie celej elektroinštalácie v objekte pri problémoch, kontrole alebo údržbe.
Ďalšie elektroinštalačné prvky
Medzi ďalšie dôležité prvky, ktoré môžu byť súčasťou rozvodnice, patria rôzne spínacie prvky, ako sú relé alebo stýkače. Tieto umožňujú automatizované alebo diaľkové spínanie osvetlenia, spotrebičov alebo iných elektrických obvodov. Príkladom je modul zvončeka, ktorý sa jednoducho nacvakne na DIN lištu rovnako ako istič.
Inštalácia a legislatíva
Inštalácia rozvodnice a elektroinštalácie ako celku by mala byť vždy zverená kvalifikovanému elektrikárovi. Proces inštalácie zvyčajne zahŕňa:
- Prípravu rozvodnice: Elektrikár vytvorí otvory pre prechod káblov a v prípade potreby osadí DIN lišty.
- Osadenie modulárnych prvkov: Nainštalujú sa ističe, prúdové chrániče, zvodiče prepätia a iné komponenty.
- Prepojenie vodičov: Všetky komponenty sú prepojené pomocou špeciálnych vodičov.
- Označenie okruhov: Na čelný kryt rozvodnice sa nalepia nálepky s popisom každého okruhu.
- Montáž rozvodnice: Samotné osadenie rozvodnice do steny alebo na stenu.
- Pripojenie: Pripoja sa prívodné vodiče a prípadné vývody na podružné rozvádzače.
- Záslepky: Na miesta, kde nie sú osadené žiadne prvky, sa umiestnia záslepky čelného krytu.
Po ukončení inštalácie je nevyhnutné vykonať revíziu elektroinštalácie. Ide o prvotnú odbornú prehliadku a skúšku, ktorá overí správnosť a bezpečnosť prevedených prác.
Existujú aj špecifické normy a certifikáty, ktoré musia rozvádzače spĺňať, najmä pri ich použití v nových inštaláciách alebo pri ich modernizácii. Napríklad, certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025) alebo certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025) musia spĺňať najnovšie bezpečnostné a technické požiadavky. Niektoré rozvodnice sú pripravené aj pre špecifické aplikácie, ako je fotovoltika (FVE) alebo dvojtarifné meranie, a obsahujú povinné vypínacie prvky na vývode.

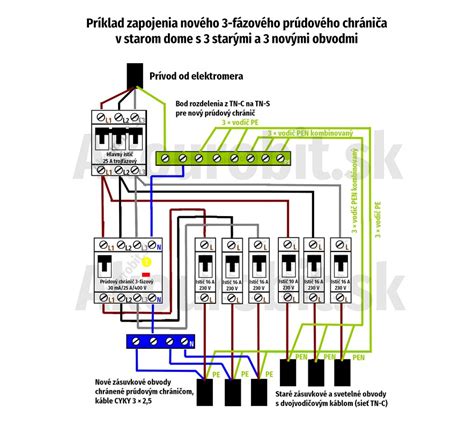

Zapojenie rozvádzača
Výber rozvodnice v praxi: Praktické rady a legislatívne požiadavky
Pri výbere rozvodnice je dôležité zvážiť nielen technické parametre, ale aj legislatívne požiadavky a praktické aspekty. Napríklad, norma explicitne káže, že okruhy pre spotrebiče nad 2 000 W musia byť samostatné. Pri zariaďovaní novej elektroinštalácie alebo pri jej kompletnej rekonštrukcii je nevyhnutné kontaktovať projektanta alebo kvalifikovaného elektrikára, ktorý pomôže navrhnúť optimálne riešenie podľa konkrétnych potrieb a platných noriem.
Pri výbere rozvodnice je dôležité myslieť na dostatočný priestor nielen pre aktuálne potreby, ale aj pre budúci rozvoj. Rezerva 30-50 % voľných modulov je rozumnou investíciou do budúcnosti. Vždy je lepšie mať rozvodnicu s o niečo väčšou kapacitou, než neskôr riešiť jej nedostatočnosť.
Pretiež je dôležité pamätať na to, že rozvodnica by nemala byť skrytá v uzavretých priestoroch, ako sú vstavané skrine alebo za inými horľavými materiálmi. Z bezpečnostných dôvodov je potrebný voľný priestor okolo rozvodnice pre chladenie a zabezpečený rýchly a neobmedzený prístup v prípade núdze. Estetické hľadisko je síce dôležité, ale bezpečnosť a funkčnosť by mali mať vždy prednosť. Existujú moderne dizajnované rozvodnice, ktoré sa dajú s minimálnymi úpravami integrovať do interiéru bez toho, aby pôsobili rušivo.
Na trhu je dostupných viac ako 1023 ponúk z kategórie rozvádzačov, pričom ceny začínajú už pod 100 €. Pri nákupe je vhodné využiť porovnávacie nástroje a overené recenzie zákazníkov, aby ste si vybrali produkt, ktorý najlepšie spĺňa vaše požiadavky z hľadiska kvality, ceny a funkčnosti. Pri výbere sa zamerajte na produkty s minimálne 95 % pozitívnych recenzií od overených zákazníkov, čo je zárukou kvality a spoľahlivosti.
Špecifické typy rozvádzačov a ich využitie
Okrem bežných bytových rozvodníc existujú aj špecializované typy, ktoré slúžia na konkrétne účely:
Elektromerové rozvádzače
Tieto rozvádzače sú určené na umiestnenie elektromera a sú často vybavené aj zásuvkami pre pripojenie spotrebičov. Existujú jednotarifné aj dvojtarifné verzie, trojfázové aj jednofázové, a môžu byť určené na povrchovú montáž, pod omietku, alebo ako samostatne stojace pilierové rozvádzače. Napríklad, trojfázový jednotarifný elektromerový rozvádzač E1R je vhodný pre umiestnenie nad alebo pod omietku a býva osadený zásuvkami.
Zásuvkové rozvodnice
Tieto rozvodnice sú primárne navrhnuté na pripojenie externých spotrebičov a obsahujú už predinštalované zásuvky rôznych typov (napr. 230V, 16A/400V, 32A/400V). Sú ideálne pre dielne, garáže, staveniská alebo iné miesta, kde je potrebné zabezpečiť pripojenie pre rôzne nástroje a zariadenia. Príkladom je profesionálna nástenná rozvodnica s priestorom pre 11 modulov, osadená zásuvkami 32A/5p, 16A/5p a 4x 230V, ktorá je vydrátovaná a pripravená na vloženie ističov.
Vonkajšie a priemyselné rozvodnice
Pre aplikácie vo vonkajšom prostredí alebo v priemyselných prevádzkach sú určené rozvodnice s vysokým stupňom krytia, často IP65 alebo IP66. Tieto sú vyrobené z odolných materiálov (napr. polyesteru) a poskytujú maximálnu ochranu proti prachu, vlhkosti a mechanickému poškodeniu. Polyesterová skriňa IP66 s rozmermi 500x400x200 mm s plnými dverami je príkladom robustného riešenia pre náročné podmienky.
Zhrnutie a odporúčania
Domový rozvádzač je srdcom každej elektroinštalácie. Jeho správny výber, dimenzovanie a inštalácia sú kľúčové pre bezpečnosť, spoľahlivosť a dlhodobú funkčnosť celého systému. Pri výbere je potrebné zohľadniť typ montáže (na omietku vs. pod omietku), požadovaný počet modulov s primeranou rezervou, stupeň krytia zodpovedajúci prostrediu, ako aj materiálové vyhotovenie a dizajn. Nezabudnite na dôležitosť prúdových chráničov, zvodičov prepätia a hlavného vypínača. Vždy sa poraďte s kvalifikovaným elektrikárom a dodržiavajte platné normy a predpisy. Pri nákupe využite porovnávacie nástroje a overené recenzie, aby ste získali najvýhodnejšiu ponuku. Investícia do kvalitného rozvádzača a odbornej inštalácie je investíciou do bezpečnosti vás a vašej domácnosti.
