Štruktúrovaná Kabeláž v Novostavbách: Základ Pre Moderné Domácnosti a Firmy

V dnešnej dobe, keď sa technológie vyvíjajú závratnou rýchlosťou, je nevyhnutné, aby aj naše domovy a pracoviská boli pripravené na budúcnosť. Jedným z kľúčových prvkov, ktorý zaisťuje spoľahlivé a rýchle pripojenie k internetu a iným sieťovým zariadeniam, je štruktúrovaná kabeláž. Možno ste sa už tiež stretli s jednou z nasledujúcich situácií: potrebujete do svojej domácej siete pripojiť novú tlačiareň, počítač, televízor, Xbox či satelitný set top box a zrazu ste si uvedomili, že nemáte kam „pichnúť“ sieťový kábel? Zistili ste, že zariadenia pripojené len cez WIFI sieť nemusia vždy podať očakávaný výkon a odozvu? Neviete, ako dostať WIFI signál na miesta, ktoré nie sú v dosahu routra od poskytovateľa internetu? Máte problém si v súčasnej širokej ponuke pre seba vybrať vhodné zariadenia? Odpoveďou na tieto otázky môže byť realizácia štruktúrovanej kabeláže pre váš rodinný dom, chatu alebo firmu s optimálne navrhnutým rozmiestnením jednotlivých WIFI zariadení.

Prečo je štruktúrovaná kabeláž nevyhnutná v novostavbách?

Z praxe vieme, že projektová dokumentácia k stavbe alebo rekonštrukcii objektov často nerieši problematiku dátovej kabeláže dostatočne. Ak aj áno, tak často len ako formálnu súčasť elektroinštalácie. Pritom vhodný návrh a realizácia dátovej kabeláže vám v budúcnosti môže ušetriť starosti s dodatočným ťahaním káblov, lištovaním, vŕtaním, neporiadkom, t. j. v konečnom dôsledku ušetrí stres i náklady. Štruktúrovaná kabeláž je základnou infraštruktúrou modernej počítačovej siete a je považovaná za pasívnu časť komunikačnej siete. Hlavnými požiadavkami pri jej návrhu sú vytvorenie univerzálneho kabelážneho systému, ktorý zvládne prenášať vysokorýchlostné dáta: hlas, obraz, prípadne iné perspektívne technológie. Cieľom je návrh a kompletná realizácia nového štruktúrovaného kabelážneho systému, následne aj návrh a dodávka aktívnej časti systému. Pri návrhu vychádzame z požiadaviek na vynikajúcu spoľahlivosť systému, jednoduchú inštaláciu a špičkové parametre podporené veľmi priaznivou cenou. Systém musí byť schopný prenášať dáta nielen vysokými rýchlosťami, ale aj s veľkou spoľahlivosťou.

Na čo myslieť už vo fáze projektu?

Na čo sa teda oplatí myslieť už vo fáze projektu? Je to najmä:

• Rozmiestnenie a počet dátových zásuviek RJ45 podľa dispozície interiéru. Je dôležité plánovať dátové zásuvky hneď do niekoľkých dôležitých miestností. Dátová zásuvka RJ45 je sama o sebe len malou časťou celého plánovania. Je potrebné správne naplánovať a natiahnuť kabeláž a myslieť aj na konkrétne umiestnenie zásuviek. V prvom rade je dôležité viesť dátové káble oddelené od silových vedení. Nikdy ich neumiestňujeme tesne vedľa elektrických rozvodov, pretože hrozí rušenie signálu. Najlepšie je viesť dátový kábel v samostatnej inštalačnej chráničke, tzv. husom krku.

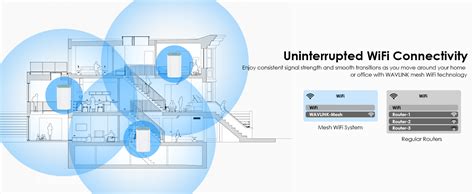

• Správne rozmiestnenie WIFI prístupových bodov pre čo najdokonalejšie pokrytie signálom. Vhodné rozmiestnenie WIFI prístupových bodov je kľúčové pre zabezpečenie kvalitného signálu v celom objekte.
• Počet dátových zásuviek pre tlačiarne, home server, inteligentné pripojenia video vrátnika, IP kamier a iných plánovaných sieťových zariadení. Vždy si nechávame rezervu aspoň jeden až dva metre kábla, ideálne skryté na povale alebo v stene. Dôvod je jednoduchý - človek nikdy nevie, kedy bude potrebné zásuvku presunúť, niečo preinštalovať alebo pripojiť ďalšie zariadenie. Čo sa týka samotného umiestnenia zásuviek, odporúčame držať sa osvedčenej výšky približne 30 cm nad podlahou, teda rovnako ako pri bežných elektrických zásuvkách.

Ako prebieha návrh a realizácia štruktúrovanej kabeláže?

Na začiatku každého projektu sú dve veci, bez ktorých sa nezaobídeme. Predovšetkým je to pôdorys objektu s kótami, informácie o stavebných materiáloch a základná predstava o dispozícii nábytku. Druhou je zhovorčivý investor, ktorého vyspovedáme pre čo najpresnejšie pochopenie priestoru. Dohodneme sa, kde umiestnime dátový rozvádzač nazývaný aj rack.

Rack je box (skrinka), kde sa stretávajú všetky káble z objektu. Tie sú tu osadené do patch panelu a slúžia na pripojenie k aktívnym zariadeniam siete, ako sú napríklad switche, routre a iné. Rack, okrem iného, zabraňuje tomu, aby zo steny trčal neorganizovaný zhluk káblov s konektormi a visiaci zariadeniami. Skriňa je vyrobená z oceľového plechu upravená náterom práškovou farbou vybavená presklenenými alebo plnými dverami, bočnicami, zadným dielom. V skrini sa nachádzajú zvislé konštrukcie s otvormi pre uchytenie zariadení s rozmerom 19". Skriňa môže byť vybavená príslušenstvom ako vetracia jednotka, vyväzovacie panely, police, zásuvkové lišty a pod. Skriňa môže byť vybavená podstavcom, kolečkami na presúvanie, zámkom na uzamknutie. Skrine sa vyrábajú vo viacerých vyhotoveniach ako stojace skrine, skrine pre stenovú montáž (závesné racky), samostatne stojace držiaky (rám).

Následne si sadneme a pripravíme návrh, ktorý sa skladá z viacerých oblastí. Navrhneme kategóriu kabeláže (CAT 5e, CAT 6a, CAT 7), optiku alebo ich kombináciu. Vyberieme typ dátového rozvádzača (19 alebo 10 palcový) s príslušenstvom a vhodným počtom U. Prípojka k internetu môže byť podľa lokality riešená v zemi metalickým alebo optickým káblom. Tam, kde to možné nie je, riešime bezdrôtové pripojenie od lokálneho poskytovateľa internetu alebo mobilného operátora. Kábel navrhneme k anténe na stene alebo streche objektu. Návrh bude obsahovať rozmiestnenie dátových zásuviek v objekte podľa požiadaviek investora a našich skúseností. V prípade záujmu navrhneme kabeláž pre satelitné rozvody a umiestnenie paraboly pre definovaný počet TV. Nezabúdame ani na audio káble k domácemu kinu alebo k stereo zostave. Veď kto by chcel mať káble od reprákov na podlahe, keď môžu byť vedené priamo v zásuvke za nimi? Kabeláž odovzdávame premeranú špecializovaným meracím prístrojom a popísanú tak, aby bolo jasné, čo je kam pripojené.

Výber kategórie kabeláže: Cat 5e, Cat 6, Cat 6A, Cat 7 a vyššie

Voľba správnej kategórie kabeláže je zásadná pre budúcu výkonnosť vašej siete. Každá kategória má svoje špecifické vlastnosti a využitie:

• Cat 5e: Táto kategória pracuje do frekvencie 100 MHz a spoľahlivo podporuje Gigabit Ethernet (1000Base-T). Vďaka svojej cene je stále veľmi rozšírená a pre bežné domáce použitie a pripojenie koncových zariadení ako sú počítače, tlačiarne či smart TV, často postačuje. Prenos 1 Gb/s je však praktickým limitom pre túto kategóriu.
• Cat 6: Navrhnutá so širším pásmom do 250 MHz. Podporuje Gigabit Ethernet (1000Base-T) a pri kvalitnej inštalácii a kratších dĺžkach môže zvládnuť aj 10GbE, nie je však na to primárne určená. Ponúka vyššiu rezervu pre gigabitové aplikácie a lepšie vlastnosti pre napájanie PoE (Power over Ethernet). Pre novú inštaláciu v rodinnom dome alebo bežnej kancelárii je často odporúčaná ako rozumný kompromis.
• Cat 6A (Augmented): S pracovnou frekvenciou do 500 MHz je navrhnutá pre plnohodnotný prenos 10Gigabit Ethernetu (10GBase-T) na bežné dĺžky metalickej kabeláže. Je dostupná v tienenej aj netienenej verzii. Vďaka svojim parametrom je považovaná za najrozumnejší „budúci štandard“ pre novú kabeláž, poskytujúci dostatočnú rezervu pre budúce technologické nároky. Pre moderný rodinný dom je minimálne Cat 6, ideálne Cat 6A, odporúčaná, aby ste mali rezervu pre 10GbE do budúcnosti.
• Cat 7/7A: Tieto kategórie sú definované v norme ISO/IEC 11801, s pracovnou frekvenciou až do 600 MHz (Cat 7) resp. 1000 MHz (Cat 7A). Typicky používajú plne tienené káble (S/FTP) a špeciálne konektory, nie RJ45. Predstavujú evolúciu s vyššími nárokmi na meranie a inštaláciu, a sú vhodné skôr pre špecifické aplikácie s extrémne vysokými nárokmi.

Odporúčania pre výber kategórie:

• Rodinný dom / moderný byt: Odporúčame Cat 6A, U/UTP alebo F/UTP, ideálne bezhalogénové prevedenie LSOH.
• Menšia firma / kancelária (SME): Odporúčame Cat 6A, U/FTP alebo F/UTP, LSOH.
• Serverovňa / rack s NAS a servermi: Odporúčame Cat 6A, U/FTP alebo F/FTP, LSFROH podľa požiadaviek projektu.
• Priemysel, haly, priestory pri silových rozvodoch: Odporúčame tienené riešenia U/FTP, F/FTP, S/FTP s LSOH/LSFROH podľa požiarnej klasifikácie objektu.

Tienenie káblov: UTP vs. FTP vs. S/FTP

Voľba tienenia káblov závisí od prostredia, v ktorom bude kábel vedený:

• UTP (Unshielded Twisted Pair): Netienený kábel bez celkového tienenia aj bez tienenia jednotlivých párov. Vhodný do bežných domácností a kancelárií, kde nie sú vysoké nároky na odolnosť voči rušeniu.
• FTP (Foiled Twisted Pair) / F/UTP: Kábel s celkovým tienením fóliou okolo všetkých párov, páry samotné nie sú tienené. Poskytuje lepšiu odolnosť voči rušeniu ako UTP, znižuje elektromagnetické rušenie (EMI) a presluchy medzi pármi. Praktické odporúčanie: Pre väčšinu domácich a kancelárskych inštalácií je F/UTP plne postačujúce.
• S/FTP (Shielded/Foiled Twisted Pair): Každý pár je tienený fóliou a zároveň je prítomné aj celkové tienenie vo forme opletenia (sieťka). Kombinácia celkového tienenia fóliou aj opletením okolo všetkých párov. Ponúka najlepšiu ochranu proti rušeniu a je vhodný pre náročnejšie prostredia a vyššie kategórie kabeláže.

Bezpečnosť pri požiari: LSOH a LSFROH

Okrem prenosových vlastností je pri návrhu kabeláže dôležitá aj bezpečnosť pri požiari:

• LSOH (Low Smoke Zero Halogen): Bezhalogénový kábel, ktorý pri horení uvoľňuje výrazne menej dymu a korozívnych plynov.
• LSFROH (Low Smoke Fire Retardant Zero Halogen): Bezhalogénový kábel s vyššími požiarnymi parametrami - odolný voči šíreniu plameňa podľa STN-IEC 60332-3C.

Aktívne prvky siete: Oživenie kabeláže

Samotná kabeláž je len pasívnou infraštruktúrou. Aby bola funkčná, je potrebné ju doplniť o aktívne prvky siete, ktoré ju „oživia“. Sú to routre, switche, WIFI AP a rôzne riadiace jednotky. Výber týchto zariadení je široký a orientácia v nich môže byť pre užívateľa zložitá:

• Router: Zariadenie, ktoré smeruje dátovú prevádzku medzi vašou lokálnou sieťou a internetom.
• Switch (Opakovač): Slúži pre distribúciu dát medzi jednotlivými dátovými zariadeniami v rámci lokálnej siete. Switch je osadený v racku ako samostatné zariadenie na polici alebo 19" zariadenie namontované na nosníkoch racku. Switche sú osadené portami (4, 5, 8, 16, 24, 48) bez alebo s PoE (napájanie zariadení po ethernete). Switche sú vyhotovené ako nemanažovateľné a manažovateľné.
• WIFI Access Point (AP): Zariadenie, ktoré poskytuje bezdrôtové pripojenie k sieti.

Výber správneho zariadenia, značky (Ubiquiti, TP-Link, ZYXEL, CISCO a iné), ako aj konfigurácia celej siete, môže byť náročná. Preto je vhodné zveriť tento proces odborníkom, ktorí vám navrhnú a dodajú riešenie „na kľúč“.

Riešenia pre existujúce objekty a alternatívy

Uvedomujeme si, že nie vždy je možné potiahnuť kábel všade tam, kam by sme chceli. Časté je to hlavne pri hotových objektoch, kde príčiny bývajú rôzne - finančné, časové, organizačné, príp. je budova historická a nie je možné v nej robiť akékoľvek stavebné úpravy. V takýchto prípadoch nie je nič ideálne, preto hľadáme kompromis. Riešiť WIFI len cez WIFI repeater nie je zďaleka dokonalé, hlavne ak je ich potrebných viac. Vtedy sa snažíme o kombináciu káblom pripojených zariadení s AP pripojenými cez WIFI uplink. Vhodné môže byť aj použitie POWERLINE zariadení, ktoré dokážu prenášať dátový signál cez 230V zásuvky. Majú síce svoje obmedzenia a limity, ale je to často využívané alternatívne riešenie.

Dôležitosť profesionálnej inštalácie a merania

Aj kvalitný materiál môže zlyhať, ak je zle navrhnutý alebo nainštalovaný. Miešanie rôznych kategórií v jednej trase (kombinácia Cat 5e, Cat 6 a Cat 6A v jednej linke) spôsobuje, že výsledná sieť sa vždy správa podľa najslabšieho článku - teda najnižšej kategórie. Preto odporúčame prenechať zapojenie samotnej zásuvky (krimpovanie vodičov do konektorov), meranie a testovanie spojenia odborníkovi. Kvalita celej inštalácie je následne overená špecializovaným meracím prístrojom.

Záver

Uvažovať nad dátovými rozvodmi v nehnuteľnosti už počas jej stavby či na začiatku rekonštrukcie je teda viac ako užitočné. V dnešnej dobe je už viacmenej štandardom, že nové budovy sú vybavené systémom štrukturovanej kabeláže. Tieto riešenia už prenikajú ak do rodinných domov a malých objektov. Štruktúrovaná kabeláž je inteligentný a flexibilný systém, ktorý vám zabezpečí spoľahlivý základ pre všetky vaše sieťové potreby, dnes aj v budúcnosti.
