Odvodnenie plochej strechy cez atiku: Kľúč k dlhej životnosti a modernému dizajnu

Ploché strechy sa stali neodmysliteľnou súčasťou modernej architektúry, prinášajúce so sebou čisté línie, funkčnosť a inovatívne možnosti využitia priestoru. Aby však tieto strešné konštrukcie mohli plnohodnotne slúžiť desiatky rokov, je nevyhnutné venovať maximálnu pozornosť ich odvodneniu. Nesprávne navrhnutý alebo zrealizovaný systém môže viesť k hromadeniu vody, nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k nepríjemnému zatekaniu. Jedným z najefektívnejších a esteticky najprijateľnejších riešení odvodnenia plochej strechy je práve odvodnenie cez atiku.

Pochopenie plochej strechy: Od minulosti k súčasnosti

Ploché strechy, definované normou ako strechy so sklonom krytiny do 10°, majú na Slovensku bohatú históriu. Ich masívne rozšírenie začalo s výstavbou panelových domov v 70. a 80. rokoch, kde boli preferované pre svoju jednoduchosť a nízke náklady. V tej dobe však často chýbala adekvátna tepelná izolácia a dôraz na detaily, čo viedlo k problémom s kondenzáciou a zatekaním. S nástupom moderných stavebných technológií a materiálov, najmä v kontexte nízkoenergetických a pasívnych domov, sa ploché strechy opäť stali atraktívnou voľbou. Dnešné ploché strechy sú navrhované s dôrazom na difúziu vodných pár a tepelnú pohodu, čím sa výrazne predlžuje ich životnosť a zvyšuje spoľahlivosť.

Na rozdiel od šikmých striech, po ktorých voda rýchlo steká dolu, ploché strechy majú len minimálny spád. Tento spád je však presne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda. Nadmerné zaťaženie nosnej konštrukcie: Jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg.

Typológia plochej strechy: Od bežných skladieb po inovatívne riešenia

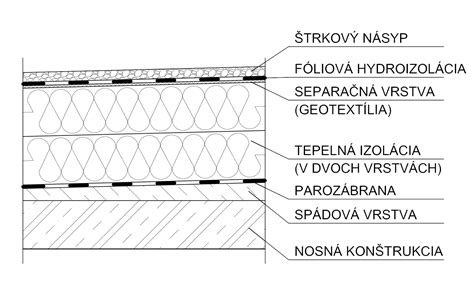

Ploché strechy možno deliť z viacerých hľadísk. V odbornej terminológii sa pod pojmom plochá strecha rozumie strecha, ktorej krytinu tvorí povlaková hydroizolácia. Základným a najpoužívanejším typom je plochá strecha s bežným poradím vrstiev. Na nosnej konštrukcii sa vytvorí spádová vrstva, ktorá zabezpečí odvodnenie. Na ňu sa ukladá parozábrana, následne tepelná izolácia a vrchná hydroizolačná vrstva v podobe asfaltového pásu alebo fólie.

V minulosti sa stretávali aj strechy s obráteným alebo zmiešaným poradím vrstiev. Pri obrátenej skladbe je hydroizolácia umiestnená v spodných vrstvách, nad ňou nasleduje drenážna fólia, tepelná izolácia, geotextília a ochrannú vrstvu tvorí štrk. Táto konštrukcia poskytuje výbornú ochranu povlakovej krytiny pred UV žiarením a teplotnými výkyvmi.

Pochôdzne strechy, čiže terasy, sú konštrukčne podobné klasickým plochým strechám, líšia sa však pridaním drenážnej vrstvy a nášľapnej vrstvy vo forme dlažby uloženej do betónového lôžka alebo štrkového násypu. Stále populárnejšie sú aj vegetačné (zelené) strechy, ktoré prinášajú ekologické benefity a zlepšujú mikroklímu, avšak sú náročnejšie na realizáciu a ekonomicky menej výhodné. Okrem jednoplášťových striech sa používajú aj dvoj- a viacplášťové konštrukcie s medzipriestormi. Rekonštrukcia starých plochých striech je zvyčajne jednoduchšia ako pri šikmých strechách, avšak častým problémom býva kondenzácia a nedostatočná tepelná izolácia, ktorá nezodpovedá súčasným normám.

Duo strecha v mieste atiky: Inovatívne riešenie pre zvýšenú ochranu

Špecifickým a inovatívnym riešením, ktoré sa zameriava na kritické miesto ukončenia plochej strechy - atiku - je tzv. "duo strecha v mieste atiky". Táto koncepcia kombinuje princípy teplej strechy a obrátenej skladby priamo v oblasti atiky. Na spádové kliny umiestnené na parozábrane sa aplikuje tepelná izolácia z materiálu EPS (expandovaný polystyrén) alebo minerálnej vlny (MW) s hrúbkou až 300 mm. Nad vrstvou hydroizolácie je potom umiestnená roznášacia vrstva z extrudovaného polystyrénu (XPS) s hrúbkou 50 až 100 mm.

Výhodou tohto riešenia je zvýšená ochrana hydroizolácie nielen proti mechanickému poškodeniu, ale aj proti negatívnym vplyvom teplotných výkyvov. Poslednú vrstvu obrátenej skladby môže tvoriť pochozia vegetačná vrstva, štrkový násyp alebo dlažba. Toto riešenie je nielen cenovo výhodnejšie v porovnaní s klasickou obrátenou skladbou, ale predovšetkým bezpečnejšie, pretože eliminuje riziko prehrievania alebo premŕzania izolačnej vrstvy tajúcou vodou, čo bol častý problém starších konštrukcií.

Konštrukcia atiky: Materiály a funkčné aspekty

Samotná atika, ktorá predstavuje zvislý prvok zakončujúci okraj plochej strechy, môže byť realizovaná z rôznych materiálov. Medzi bežné voľby patria pórobetónové tvárnice so zníženou tepelnou vodivosťou alebo konštrukcie z OSB dosiek či drevených nosníkov. Výber materiálu závisí od konkrétnych požiadaviek na tepelnoizolačné vlastnosti, statiku a estetiku.

Atika plní niekoľko kľúčových funkcií:

• Bezpečné ukončenie hydroizolácie: Zabezpečuje správne a tesné napojenie hydroizolačnej vrstvy strechy na zvislú konštrukciu, čím predchádza zatekaniu.
• Ochrana proti vetru: Znižuje priame pôsobenie vetra na okraj strechy a zabraňuje jeho vztlaku na hydroizolačnú vrstvu.
• Estetické zakončenie: Poskytuje čistý a moderný vzhľad strešného obvodu.
• Mechanická ochrana: Chráni okraj strechy pred mechanickým poškodením.
• Bezpečnostný prvok: Pri vyšších atikách môže slúžiť ako zábrana proti pádu osôb alebo zosuvu snehu a ľadu.

Odvodnenie plochej strechy: Kľúč k dlhej životnosti

Správne odvodnenie je jedným z najkritickejších aspektov plochej strechy. Nesprávne navrhnutý alebo zrealizovaný systém môže viesť k hromadeniu vody, nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. Pri minimálnom sklone plochej strechy je nevyhnutné zabezpečiť plynulý odtok vody k určeným odtokovým bodom.

Existuje niekoľko základných prístupov k odvedeniu vody:

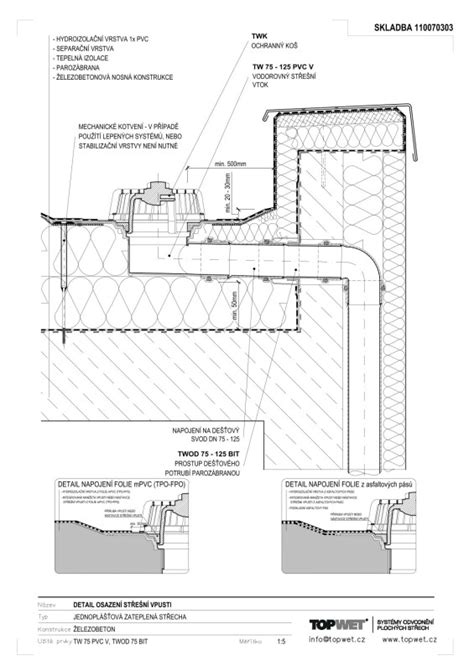

• Vnútorné vpuste: Voda je odvádzaná potrubím vedeným cez interiér budovy do kanalizácie. Toto riešenie si vyžaduje pravidelnú kontrolu vpustí, aby sa predišlo ich upchatiu. Študijné materiály a skúsenosti naznačujú, že pri vnútorných vpustiach môže dochádzať ku kondenzácii na povrchu potrubia v interiéri, preto sa odporúča zvážiť aj elektrické rozmrazovanie vtokov.
• Odvodnenie cez atiku (chrliče): Voda je odvádzaná cez špeciálne prestupy v atike a následne steká po fasáde do zvodového potrubia. Toto riešenie je považované za bezpečnejšie z hľadiska zatekania do interiéru v prípade poruchy zvodu.
• Kombinované systémy: Kombinácia atiky na troch stranách a klasického žľabu na otvorenej strane, do ktorého je strecha vyspádovaná.
• Strešné žľaby: Pri strechách s atikou po celom obvode sa môže použiť aj odvodnenie do atikových žľabov alebo priamo do vnútorných vpustí.

Základom každého systému je správne navrhnutý sklon, ktorý sa najčastejšie vytvára pomocou šikmých dielcov z PIR peny alebo EPS. Tieto dielce zároveň prispievajú k tepelnej izolácii strechy. Kľúčovými prvkami odvodňovacieho systému sú strešné chrliče, ktoré prevádzajú vodu cez atiku, a poistné prepady, ktoré slúžia ako záložné riešenie v prípade upchatia hlavného odtoku. Zberné kotlíky a zvody potom zabezpečujú bezpečné odvedenie vody po fasáde.

Hydroizolačné materiály: Asfaltové pásy vs. fólie

Na ploché strechy sa používajú dva hlavné typy povlakových krytín: asfaltové pásy a fólie.

• Asfaltové pásy: Tradičné riešenie, ktoré sa v minulosti natavovalo horúcim asfaltom. Dnes sa používajú oxidované alebo modifikované asfaltové pásy. Výhodou asfaltových pásov je možnosť opravy lokálnym zaplátaním. Asfaltové pásy s bridličnatým posypom sú odolné voči UV žiareniu.
• Fóliové hydroizolácie: Najčastejšie sa používajú fólie z mäkčeného polyvinylchloridu (mPVC), termoplastického polyolefínu (TPO) alebo syntetické kaučukové membrány (EPDM). Fólie sú ekonomickejším riešením s menšou hmotnosťou, ale vyžadujú pevný podklad a špecializovanú montáž zváraním teplovzdušnou pištoľou. Odporúča sa používať fólie s minimálnou hrúbkou 1,8 mm, ideálne 2 mm, pre zvýšenie odolnosti voči UV žiareniu. Životnosť fólií na existujúcich stavbách presahuje 25 rokov a v niektorých prípadoch aj oveľa dlhšie.

Voľba medzi asfaltovými pásmi a fóliami závisí od mnohých faktorov, vrátane ceny, spôsobu aplikácie, požiadaviek na údržbu a odolnosti voči UV žiareniu. Cena aj životnosť oboch typov krytín sú porovnateľné a nedá sa jednoznačne určiť, ktorý typ je lepší.

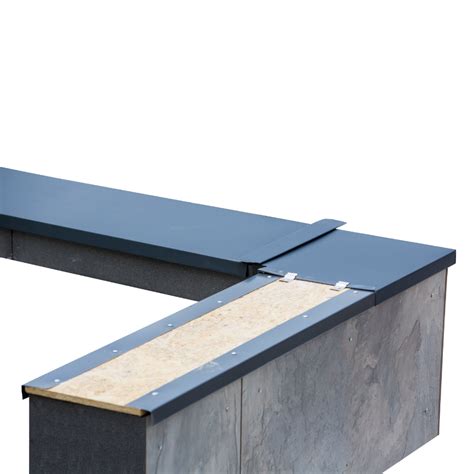

Detaily oplechovania atiky: Ochrana a estetika

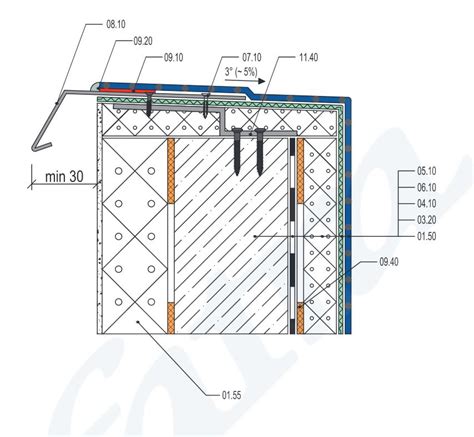

Oplechovanie atiky má rovnako dôležitú funkciu ako samotná hydroizolácia. Chráni hornú hranu atiky pred zatekaním, UV žiarením a mechanickým poškodením. Kľúčové prvky oplechovania zahŕňajú krytinu atiky (zvyčajne z titanzinku, lakovaného plechu alebo medi), kapkovú hranu pre odvod vody mimo fasádu a podkladný pás chrániaci murivo pred vlhkosťou.

Správne prevedenie oplechovania si vyžaduje dodržanie technických detailov:

• Minimálny presah: Približne 30 mm cez hranu atiky.
• Spádovanie: Sklon oplechovania smerom k streche (minimálne 3 %).
• Dilatácie: Vzdialenosť medzi dilatáciami by mala byť 3 až 4 metre.
• Materiálová kompatibilita: Plechy a klampiarske prvky by mali byť z materiálov s rovnakým elektrickým potenciálom, aby sa predišlo elektrolytickej korózii (napr. nekombinovať medené a pozinkované plechy).

Chyby v oplechovaní môžu viesť k zatékaniu, odlupovaniu omietky alebo vzniku tepelných mostov.

Atikový prvok Austrotherm: Moderné riešenie pre komplexnú ochranu

Na trhu existujú aj špecializované prvky, ktoré zjednodušujú a zefektívňujú realizáciu atiky. Atikový prvok Austrotherm je príkladom takéhoto moderného riešenia. Jeho montáž je rýchla, jednoduchá a nevyžaduje špeciálne náradie ani žeriav. Tento prvok eliminuje vznik tepelných mostov tým, že vytvára súvislú vrstvu izolácie okolo okraja strechy. Zároveň poskytuje ochranu pred poškodením vetrom a zrážkami, zabraňuje prenikaniu vody medzi strešnou konštrukciou a fasádou a fixuje strešnú izoláciu a oplechovanie.

Povrch atikového prvku je často upravený vrstvou kremíkového piesku, ktorý je odolný voči oderu a chemicky stabilný. Vďaka tomu je prvok chránený pred agresívnymi látkami v atmosfére a predlžuje sa jeho životnosť. Atikový prvok tiež pomáha skryť technické prvky ako klimatizácia či antény a vďaka odolnosti voči UV žiareniu si zachováva svoj estetický vzhľad.

KJG komponenty: Systém pre vašu strechu

Spoločnosť KJG sa špecializuje nielen na odkvapový systém, ale aj na strešné krytiny, strešné doplnky a mnoho ďalšieho. Všetky výrobky majú ustálené farby a harmonicky ladia ako celok. Prioritou spoločnosti KJG je zabezpečenie maximálnej kvality, ponuka spoľahlivých produktov a riešení strešných a odkvapových systémov. KJG komponenty spolu tvoria celkový systém, ktorý zabezpečuje bezpečnosť, účinnosť a dlhú životnosť vášho strešného riešenia.

V katalógoch KJG nájdete kompletný sortiment pre vašu vysnívanú strechu. Vybrať si môžete zo širokej farebnej škály farieb, povrchových úprav a typu vašej strechy.

Vďaka KJG konfigurátoru si môžete ľahko vybrať zo širokej ponuky kvalitných produktov a rôznych farebných prevedení. Prispôsobte svoj domov do posledného detailu - jednoducho, rýchlo a s maximálnym pohodlím.

Spoločnosť KJG ponúka široké spektrum služieb, aby vyhovela rôznym potrebám zákazníkov. Medzi ne patria odborné poradenstvo, ohýbacie centrum, delenie zvitkov, doprava, výroba na mieru, požičovňa náradia a lakovanie na zákazku.

10 dôvodov, prečo si vybrať KJG:

1. Kvalitné výrobky s dlhou tradíciou: KJG a.s. pôsobí na trhu od roku 1993 a prináša výrobky najvyššej kvality, čo dokazuje množstvo certifikátov STN a ISO.
2. Kompletný strešný systém: V portfóliu KJG nájdete nielen odkvapový systém, ale aj strešné krytiny, zachytávače snehu a iné doplnky, ktoré tvoria dizajnový celok.
3. Široká škála materiálov: KJG patrí medzi multimetalické spoločnosti s ponukou 7 základných materiálov a lakovaných plechov vo viac ako 50 farebných vyhotoveniach a povrchových úpravách.
4. Jednoduchá montáž: Vďaka inováciám produktov v KJG je zabezpečená rýchla a jednoduchá montáž.
5. Dodávka priamo na želanie: Flotila vozidiel KJG zabezpečuje bezpečnú a priamu dodávku materiálu k zákazníkovi.
6. Odolné voči poveternostným vplyvom: Produkty KJG sú vyrábané z vysoko kvalitných materiálov odolných voči vetru, slnečnému žiareniu a teplotným výkyvom.
7. Estetický vzhľad: Výrobky KJG vynikajú kvalitou aj estetickým vzhľadom, vyhovujú náročným architektonickým podmienkam a dopĺňajú exteriér budov.
8. Dostupnosť v Európe: Vďaka obchodným partnerom sú produkty KJG dostupné nielen na Slovensku, ale aj v rámci Európy.
9. Vlastná lakovňa: Vďaka práškovej lakovni KJG zabezpečuje farebnú zhodu a stálosť výrobkov s využitím technológie keramického povlakovania kovov.

Princípy odvodnenia plochej strechy cez atiku

Odvodnenie plochej strechy cez atiku funguje tak, že voda zo strechy sa smeruje na určené miesta, kde môže bezpečne odtekať. Tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom.

Medzi kľúčové prvky odvodňovacieho systému cez atiku patria:

• Strešný chrlič: Zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Inštaluje sa na miestach, kde sa plochá strecha napája na atikový múr. Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík.
• Poistný prepad: Zabezpečuje odvedenie prebytočnej vody v prípade upchatia hlavného odtoku. Poistný prepad predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia (napríklad strešný vpust alebo chrlič) nefunguje správne.
• Zberný kotlík: Zachytáva vodu vytekajúcu z chrliča a plynule ju nasmeruje do zvodového potrubia.
• Atikový adaptér: Prepojuje strešný chrlič s okrúhlymi alebo hranatými odkvapovými rúrami. Atikový adaptér Galeco je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami.

Sklon plechu a oplechovanie atiky: Dôležité detaily

Oplechovanie stien a atík sa vyrába vždy so sklonom minimálne 3° (5,25%), pričom vyšší sklon pôsobí pozitívne proti tvorbe usadenín (nečistôt) na ploche atiky. Za účelom ochrany fasády sa odkvapový nos atiky vyhotovuje s presahom 40 mm od finálnej povrchovej úpravy steny. Pri povrchoch, ktoré nie sú citlivé na vlhkosť (napr. prevetrávaná hliníková fasáda), je dostačujúci presah 25 mm. Pri použití bežného zaťahovacieho pásu musí odkvapový nos atiky prekrývať zvislú stenu minimálne 30 mm. Pri použití patentového záťahovacieho pásu musí dĺžka ohybu pri stene prekrývať odkvapový nos atiky minimálne o 20 mm. Podkladné zaťahovacie pásy je nutné namontovať priebežne na oboch stranách atiky. Kotvenie zaťahovacích pásov musí byť vyhotovené v celej dĺžke, v dvoch vzájomne predsadených radoch s rozostupom maximálne 100 mm kotviacich prvkov.

Oplechovanie atiky je dôležitý detail, ktorý chráni atiku pred poveternostnými vplyvmi a zatekaním. Oplechovanie by malo byť pripevnené k stavebnej konštrukcii pomocou podkladových plechov, ktoré sú priskrutkované do telesa atiky. Jednotlivé plechy oplechovania by mali byť navzájom spojené a mali by umožňovať dilatáciu.

Časté chyby pri realizácii a ako sa im vyhnúť

Pri realizácii striech sa často vyskytujú chyby, ktoré môžu mať negatívny vplyv na ich funkčnosť a životnosť. Medzi najčastejšie chyby patria:

• Nedostatočný sklon strechy: Môže spôsobiť hromadenie vody v oplechovaní, čo vedie k netesnosti spojov, korózii a skráteniu životnosti oplechovania. Ako sa vyhnúť chybe: Opláštenie by malo vždy rešpektovať sklon strechy a malo by byť správne namontované, aby nebránilo prirodzenému odtoku vody. Pri plochých strechách sa odporúča minimálny sklon aspoň 3°.
• Šetrenie na materiáli: Použitie príliš tenkých, lacných alebo nesprávne ošetrených plechov sa môže vypomstiť. Nekvalitný plech bez povrchovej úpravy rýchlo koroduje, najmä tam, kde na ňom zostáva vlhkosť. Ako sa vyhnúť chybe: Investujte do kvalitných materiálov a nakupujte od overených dodávateľov.
• Nedostatočné oplechovanie okolo komína: Patrí medzi najčastejšie príčiny netesností strechy. Zle tvarované alebo upevnené oplechovanie umožňuje stekanie vody z komína do krovu. Ako sa vyhnúť chybe: Oplechovanie komína má zásadný význam pre ochranu strechy pred zatekaním. Malo by byť vyrobené z plechu, ktorý presne kopíruje tvar komína a profil strešnej krytiny.
• Vynechanie niektorých vodovodných prvkov: Každý okraj strechy, kadiaľ môže zatieť voda pod krytinu, by mal byť chránený plechom. Často sa vynecháva napríklad odkvapový žľab na odkvapovej hrane alebo záveterná lišta na štíte strechy. Ako sa vyhnúť chybe: Pri plánovaní strechy identifikujte všetky kritické prechody a hrany a vybavte ich vhodným oplechovaním.
• Nesprávna montáž: Aj pri použití kvalitného plechu a všetkých potrebných dielov sa môžu vyskytnúť problémy, ak montáž nie je vykonaná správne. Typickou chybou je nedostatočné upevnenie alebo nesprávne umiestnenie skrutiek. Ako sa vyhnúť chybe: Dodržujte pravidlo "dvakrát meraj, raz strihaj (a zostavuj)". Pred priskrutkovaním každého plechového dielu ho najprv nasucho pripevnite a skontrolujte, či správne sedí a dostatočne prekrýva spojovacie prvky.

Záver: Dôraz na detaily pre dlhodobú spoľahlivosť

Ploché strechy v kombinácii s precízne navrhnutou a realizovanou atikou predstavujú moderné a efektívne riešenie pre široké spektrum stavieb. Dôraz na správne poradie vrstiev, kvalitnú hydroizoláciu, spoľahlivé odvodnenie a precízne detaily oplechovania je kľúčový pre zabezpečenie dlhodobej funkčnosti, bezpečnosti a estetickej hodnoty strešného systému. Pri návrhu a realizácii odvodnenia plochej strechy využite profesionálnu konzultáciu a inštaláciu. Spolupráca s odborníkmi vám zaručí funkčnosť a spoľahlivosť celého systému plochej strechy. Investícia do kvalitného systému odvodnenia plochej strechy cez atiku sa vždy vypláca - či už ide o ochranu budovy, predĺženie jej životnosti alebo spokojnosť s jej estetickým vzhľadom.
