Tlaková skúška vodovodného potrubia: Kľúč k bezpečnosti a spoľahlivosti

Tlaková skúška je zásadným procesom pri overovaní pevnosti a tesnosti akéhokoľvek zariadenia, ktoré pracuje pod vnútorným tlakom, a to vrátane komplexných systémov, akými sú vodovodné a kanalizačné potrubia. Jej primárnym účelom je identifikovať prípadné netesnosti, ktoré by mohli viesť k vážnym škodám na majetku, poškodeniu samotného zariadenia, a v najhoršom prípade aj k ohrozeniu zdravia a bezpečnosti užívateľov. Vlastníte, prevádzkujete alebo využívate tlakové zariadenia ako skladovacie nádrže, parné kotly, tlakové nádoby či plynové ohrievače? Potom je pravidelné vykonávanie tlakových skúšok nevyhnutnosťou.

Prečo je tlaková skúška vodovodného potrubia nevyhnutná?

Každé potrubie, ktoré má slúžiť na distribúciu vody, musí byť pred uvedením do prevádzky podrobené dôkladnej tlakovej skúške. Toto pravidlo platí bez výnimky, či už ide o existujúce potrubie po rekonštrukcii, ktoré musí spĺňať normu STN 75 5911, alebo o úplne nové vodovodné potrubie inštalované podľa normy STN EN 805. Tlaková skúška vodovodných a kanalizačných potrubí je v podstate skúškou skúšobným pretlakom, ktorej cieľom je overiť vodotesnosť potrubia a jeho odolnosť voči vnútornému pretlaku. Zistí sa tak, či sú všetky použité materiály a prvky tlakového zariadenia dostatočne tesné a odolné.

Aj malé poškodenie alebo nedokonalosť v systéme, ktoré by sa pri bežnej prevádzke nemuseli prejaviť, môžu pri zvýšenom tlaku spôsobiť vážne problémy. Tlaková skúška pomáha odhaliť tieto slabé miesta a predchádzať tak potenciálnym haváriám, nákladným opravám a nepríjemným situáciám.

Kedy je tlaková skúška potrebná?

Existuje niekoľko kľúčových situácií, kedy je vykonanie tlakovej skúšky vodovodného potrubia nevyhnutné:

• Po dokončení montáže: Pred napojením nového vodovodného rozvodu na verejnú sieť alebo akýkoľvek iný zdroj vody je nevyhnutné vykonať vizuálnu prehliadku a následne tlakovú skúšku. Toto je súčasť kolaudačného procesu a zabezpečuje, že systém je pripravený na bezpečné používanie.
• Po rekonštrukcii alebo obnove: Ak prešlo vodovodné potrubie významnou rekonštrukciou, opravou alebo obnovou, je tlaková skúška dôležitým krokom na overenie integrity celého systému.
• Pri podozrení na chybu: Ak sa objavia akékoľvek podozrenia na chybu vo vodovodnej sieti, napríklad náhly pokles tlaku vody v domácnosti, neobvykle vysoké účty za vodu, alebo viditeľné známky poškodenia, tlaková skúška môže pomôcť diagnostikovať problém.
• Pred uvedením do prevádzky: Všetky nové inžinierske siete, vrátane vodovodných, musia byť pred ich oficiálnym uvedením do prevádzky riadne otestované.
• Pred vykurovacou sezónou: Tlaková skúška sa vykonáva aj na vykurovacích systémoch pred začiatkom vykurovacej sezóny, aby sa zabezpečila ich spoľahlivá funkcia.

Metódy tlakových skúšok: Voda alebo vzduch?

Pre tlakové skúšky vodovodných potrubí sa primárne používajú dve metódy: tlaková skúška vodou (hydraulická skúška) a tlaková skúška vzduchom (pneumatická skúška).

Tlaková skúška vodou

Po dokončení montáže vodovodného potrubia sa vykoná vizuálna prehliadka, ktorá overí, či je vodovod postavený v súlade s projektovou dokumentáciou a hygienickými predpismi. Pred samotnou skúškou je kľúčové potrubie dôkladne prepláchnuť zdravotne nezávadnou vodou a odkaliť ho na najnižšom mieste. Následne sa vodovodné rozvody natlakujú zdravotne nezávadnou vodou na 1,5 násobok prevádzkového tlaku, pričom minimálny skúšobný tlak by nemal klesnúť pod 200 kPa. Samotná tlaková skúška sa potom realizuje podľa platných predpisov organizáciou, ktorá stavbu vykonala.

Pri hydraulických skúškach sa tlak postupne zvyšuje až na skúšobný tlak systému (STP). Tento tlak sa udržiava počas stanoveného času, pričom sa kontroluje pokles tlaku. V prípade, že pokles tlaku prekročí stanovenú hodnotu, signalizuje to problém v potrubnom systéme. Ak je potrubie skúšané s prietokom vody, netesnosti sú ľahko identifikovateľné.

Tlaková skúška vzduchom

V prípade tlakovej skúšky vzduchom sa vodovodné rozvody natlakujú stlačeným vzduchom pomocou kompresora. Aj táto skúška sa vykonáva podľa platných predpisov. Pri testovaní tlakom vzduchu sa všetky spojovacie uzly potrubia potierajú mydlovou vodou. V prípade úniku sa na postihnutom mieste objavia bubliny, čo umožňuje presnú lokalizáciu netesnosti.

Príprava na tlakovú skúšku

Pred samotným vykonaním tlakovej skúšky je nevyhnutné dôkladne skontrolovať celkový stav potrubia. Je dôležité overiť, či je vnútro potrubia čisté, skontrolovať všetky spoje, stabilitu potrubia a jeho priechodnosť. Odporúča sa tiež vykonať kontrolu priechodnosti potrubia.

Ďalšie kroky v príprave zahŕňajú:

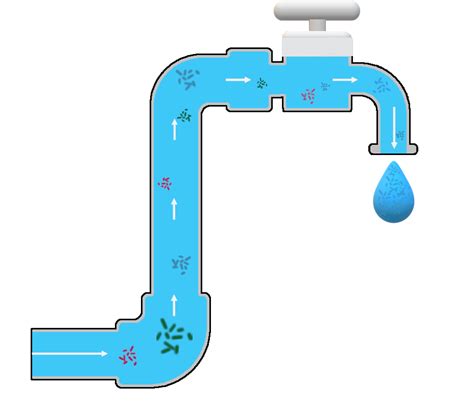

1. Prepláchnutie linky: Zabezpečí sa tým zabránenie usadzovaniu vodného kameňa, korozívnych a organických nánosov.
2. Posúdenie stavu vnútorného povrchu rúr: Vizuálna kontrola vnútorných stien potrubia.

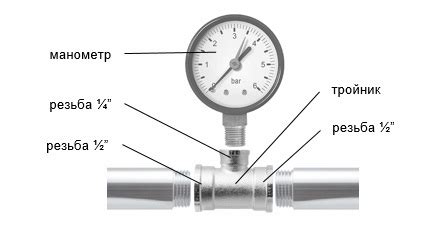

3. Inštalácia spätného ventilu a manometra: Tieto komponenty sú nevyhnutné pre správne prevedenie skúšky a meranie tlaku. Spätný ventil je potrebný na udržanie procesnej kvapaliny v sieti.
4. Výber správneho čerpadla: Voľba vhodného čerpadla je kľúčová. Nízkotlakové zariadenie by predĺžilo čas testu a mohlo by viesť k skresleným výsledkom. Pre malé súkromné domy alebo byty postačuje kompresor s menším prietokom, zatiaľ čo pre centralizované systémy sú potrebné výkonné obehové čerpadlá.

Počas prípravy je dôležité zvážiť aj typ potrubia. Napríklad pre liatinové rúry je požadovaný tlak 1,5 atmosféry, pre netlakové plastové výrobky 1,5-2 atmosféry a pre tlakové potrubia 10-15 atmosféry. Pri kontrole vykurovacích sietí v súkromných domoch postačujú 2 atmosféry.

Postup vykonania tlakovej skúšky

Po dôkladnej príprave nasleduje samotný proces vykonania tlakovej skúšky:

1. Utesnenie skúšaného úseku: Uzatvoria sa uzatváracie ventily na začiatku a konci skúšanej časti potrubia.
2. Odpojenie citlivých prvkov: Odpoja sa prvky systému, ktoré nie sú určené na skúšobný tlak, ako sú poistné ventily, kotly, expanzné nádrže a iné armatúry.
3. Pripojenie tlakového zariadenia: Čerpadlo sa pripojí k vodovodnému kohútiku (pre teplú alebo studenú vodu) alebo k radiátorovému výstupu (pre vykurovacie siete).
4. Natlakovanie systému: Cez spätný ventil sa prečerpáva voda alebo vzduch.
5. Monitorovanie tlaku: Tlak sa sleduje pomocou manometra.
6. Stabilizácia a meranie: Po dosiahnutí skúšobného tlaku sa čerpadlo vypne a zaznamená sa počiatočná hodnota na manometri. Systém sa nechá v tomto stave po dobu stanovenú normou (často 6-8 hodín alebo dlhšie podľa projektu).
7. Porovnanie výsledkov: Na konci skúšobného obdobia sa porovná počiatočný tlak s aktuálnym. Ak je počiatočný tlak nižší, signalizuje to problém v potrubnom systéme.
8. Lokalizácia netesností: Pri skúške tlakom vzduchu sa mydlovou vodou na spoje identifikujú úniky. Po odstránení zistených problémov sa skúška vykonáva opakovane.

Bežné nedostatky a ich riešenie

Zo skúseností slovenských revíznych a servisných spoločností vyplývajú najčastejšie nedostatky pri tlakových skúškach tlakových zariadení:

• Nedodržiavanie lehôt odborných prehliadok a skúšok: Pravidelná údržba a kontrola sú kľúčové pre včasné odhalenie potenciálnych problémov.
• Nesprávne nastavené poistné ventily: Tieto ventily sú dôležitou bezpečnostnou poistkou, ich nesprávna funkcia môže viesť k nebezpečnému pretlaku.
• Nefunkčné tlakomery: Presné meranie tlaku je základom každej tlakovej skúšky.
• Netesnosť armatúr: Aj drobné netesnosti na ventiloch či spojoch môžu spôsobiť problémy.

V prípade zistenia akýchkoľvek závad, je dôležité zabezpečiť ich odborné odstránenie. Niektoré spoločnosti ponúkajú priamo servisné služby na odstránenie zistených porúch.

Tlaková skúška verzus lokalizácia únikov

Je dôležité rozlišovať medzi tlakovou skúškou a službami zameranými na lokalizáciu únikov vody. Tlaková skúška je primárne určená na testovanie nových alebo opravovaných potrubí a overenie ich celkovej pevnosti a tesnosti. Nie je štandardne určená na prípady, kedy už existuje podozrenie na konkrétny únik v zabehnutom potrubí. V takýchto situáciách je potrebná presná diagnostika a lokalizácia úniku pomocou špecializovaných metód a technológií, ktoré minimalizujú potrebu rozsiahlych výkopových a búracích prác.

Legislatívny rámec a normy

Tlakové skúšky potrubia vodou alebo vzduchom sa riadia príslušnými stavebnými predpismi a normami. Na Slovensku sú to najmä:

• STN EN 805: Norma pre vodárenstvo, ktorá sa zaoberá tlakovými skúškami vodovodných potrubí.
• STN 75 5911: Norma upravujúca skúšky potrubí s podtlakovým režimom a skúšky po opravách a prepojeniach.
• SNiP 3.05.01-85: Týka sa komunikačných sietí.
• SNiP 3.05.04-85: Pre vonkajšie diaľnice.
• SNiP 41-01-2003: Pre prevádzku vykurovacích a ventilačných systémov.

Tieto dokumenty detailne popisujú postupy vykonávania hydraulických skúšok, technologické schémy a bezpečnostné pravidlá.

Dôležitosť tlaku v domácom vodovodnom systéme

Skúšobný tlak domáceho vodovodného potrubia je maximálny tlak, ktorý systém zvládne bez poškodenia. Správne testovanie je kľúčové pre zabezpečenie funkčnosti celého vodovodného systému. Bežný domový vodovodný tlak by sa mal pohybovať medzi 40 a 75 psi. Príliš nízky tlak môže spôsobiť problémy s prietokom vody, zatiaľ čo príliš vysoký tlak môže poškodiť potrubia.

Okrem samotného tlaku zohrávajú úlohu aj faktory ako veľkosť potrubia a vzdialenosť od zdroja vody. Redukčný ventil (PRV) je ďalším dôležitým prvkom, ktorý reguluje vstupný tlak do domu a zabezpečuje jeho konzistentnosť.

Pochopenie a pravidelné testovanie tlaku vo vašom vodovodnom potrubí je základným krokom k zabezpečeniu bezpečného a spoľahlivého fungovania vášho domáceho vodovodného systému a minimalizácii rizika poškodenia vodou.

Po úspešnom absolvovaní tlakovej skúšky vám oprávnená a certifikovaná spoločnosť vystaví protokol o tlakovej skúške potrubia, ktorý potvrdzuje jeho stav a spôsobilosť na prevádzku. Toto je dôležitý doklad, ktorý by mal byť súčasťou dokumentácie každej budovy.
