Tlak v podlahovom kúrení: komplexný sprievodca riešením problémov

Podlahové kúrenie predstavuje moderný a komfortný spôsob vykurovania, ktorý si získava čoraz väčšiu popularitu. Jeho efektivita a príjemné teplo však môžu byť negatívne ovplyvnené, ak sa v systéme objaví vzduch. Prítomnosť vzduchu v potrubiach podlahového kúrenia vedie k nerovnomernému vykurovaniu, nepríjemným zvukom a zbytočne vysokým nákladom na energie. Dobrou správou je, že odvzdušnenie podlahového kúrenia je úkon, ktorý zvládnete aj sami, ak poznáte správny postup a máte k dispozícii základné náradie. Tento článok vám poskytne podrobný návod, ako sa vysporiadať s tlakovými problémami a zabezpečiť optimálnu funkčnosť vášho podlahového kúrenia.

Pochopenie fungovania podlahového kúrenia a príčin vzniku vzduchu

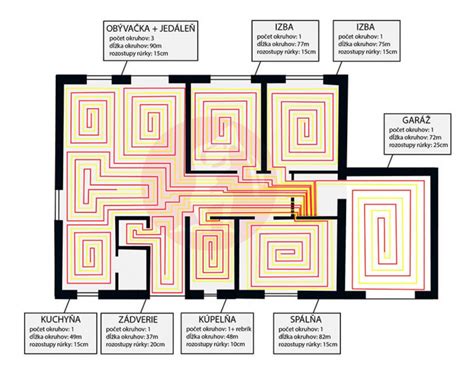

Podlahové kúrenie funguje na princípe cirkulácie teplej vody cez sieť rúrok alebo hadíc zabudovaných priamo v podlahe. Tieto rúrky sú pripojené k rozdeľovaču, ktorý reguluje prietok vody do jednotlivých vykurovacích okruhov. Vzduch sa do tohto uzavretého systému najčastejšie dostáva pri prvom napúšťaní systému, po vykonaných opravách alebo v prípade poklesu tlaku, kedy môže cez mikronetesnosti nasávať vzduch zvonku.

Pred akýmkoľvek zásahom je nevyhnutné zorientovať sa v základných prvkoch vášho vykurovacieho systému. Je dôležité poznať umiestnenie hlavného uzáveru vody v dome, ako aj uzáveru prívodu ku kotlu. Klúčové je tiež lokalizovať rozdeľovač podlahového kúrenia, ktorý sa zvyčajne nachádza v stene, v skrini alebo v technickej miestnosti. Okrem toho je potrebné poznať prevádzkový tlak vášho systému. Výrobcovia štandardne odporúčajú tlak v rozmedzí 1,5 až 2 bary (1 bar sa rovná približne 1 atmosfére). Ak tieto informácie nepoznáte, odporúča sa nahliadnuť do technickej dokumentácie vášho kotla.

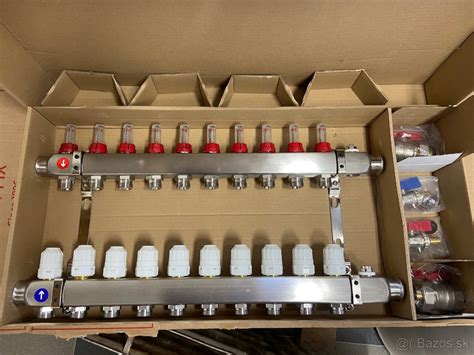

Moderné rozdeľovače, ako napríklad Mosadzný rozdeľovač pre podlahové kúrenie s odvzdušnením AFRISO, sú často vybavené automatickými odvzdušňovacími ventilmi. Tieto ventily priebežne odstraňujú vzduchové bubliny bez nutnosti manuálneho zásahu, čím výrazne predlžujú životnosť celého systému. Ak však váš rozdeľovač túto funkciu nemá, je nevyhnutná každoročná kontrola a manuálne odvzdušnenie.

Prejavy vzduchu v podlahovom kúrení: 5 spoľahlivých príznakov

Vzduch v potrubiach podlahového kúrenia sa neprejavuje okamžite, problémy sa zvyčajne kumulujú postupne. Nasledujúce signály naznačujú, že je čas na odvzdušnenie:

• Kloktanie alebo bubľanie v podlahe: Tento charakteristický zvuk vzniká vtedy, keď vzduchová bublina blokuje prietok vody v potrubí.
• Nerovnomerné vykurovanie miestností: Jedna miestnosť môže byť príjemne teplá, zatiaľ čo druhá zostáva studená, napriek rovnakému nastaveniu termostatu.
• Studené škvrny na podlahe: Na rôznych miestach tej istej miestnosti môžete hmatateľne cítiť teplotný rozdiel.
• Pokles tlaku v systéme: Manometer na kotle dlhodobo ukazuje menej ako 1 bar bez zjavného dôvodu.
• Prehriatie obehového čerpadla: Čerpadlo pracuje bez dostatočného množstva vody, vydáva hlučnejší zvuk a jeho životnosť sa skracuje.

Ak sa u vás prejaví čo i len jeden z týchto príznakov, nečakajte. Vzduch v systéme sa sám od seba nevyrieši a problém sa bez zásahu len zhoršuje. Čím dlhšie otáľate, tým väčšie je riziko poškodenia čerpadla, rúrok alebo samotného rozdeľovača, čo môže viesť k oveľa vyšším nákladom na opravu ako hodina vlastnej práce.

Potrebné pomôcky a materiál na odvzdušnenie

Na úspešné odvzdušnenie podlahového kúrenia nepotrebujete špecializované a drahé profesionálne vybavenie. Väčšinu potrebných pomôcok nájdete doma, zvyšok je možné zakúpiť za nízku cenu v každom obchode so sanitárnou technikou.

Ak plánujete pri tejto príležitosti aj opravu alebo skrátenie poškodenej rúrky, zídu sa vám aj profesionálne nožnice na rezanie PEX, PE a PP rúrok (do 42 mm) za 19 €. Tieto nožnice zabezpečujú čistý rez rúrok bez deformácie, čo je nevyhnutnosť pri každej oprave rozvodov podlahového kúrenia.

Odvzdušnenie podlahového kúrenia krok za krokom: podrobný návod

Celý proces odvzdušnenia, pri troche zručnosti, zvládnete za 30 až 90 minút, v závislosti od počtu okruhov a množstva vzduchu v systéme. Postupujte presne podľa nasledujúcich krokov:

Krok 1: Vypnite kotol a nechajte systém vychladnúťBezpečnosť je na prvom mieste. Vypnite kotol a počkajte aspoň 30 až 60 minút, kým voda v systéme nevychladne pod 40 °C. Práca s horúcou vodou je nebezpečná a hrozí popálenie. Obehové čerpadlo môžete nechať bežať, ak to váš systém umožňuje, pretože to pomôže vzduchovým bublinám pohybovať sa smerom k odvzdušňovacím miestam.

Krok 2: Skontrolujte tlak a doplňte ho na 2 baryNájdite manometer na kotle alebo rozdeľovači. Tlak by mal byť medzi 1,5 a 2 barmi. Ak je nižší, systém najprv doplňte vodou cez plniacu slučku (malý kohútik alebo ventil pri kotle alebo za rozdeľovačom). Pri odvzdušňovaní tlak nevyhnutne klesne, preto je výhodné začať s hodnotou bližšou k 2 barom, nie k minimu 1,5.

Krok 3: Otvorte všetky ventily na rozdeľovači naplnoNa rozdeľovači podlahového kúrenia otvorte ventily všetkých okruhov do maximálnej polohy. To zahŕňa aj okruhy, ktoré bežne nechávate zatvorené (napríklad pre letnú záhradu alebo nepoužívanú miestnosť). Maximálny prietok zabezpečí efektívnejšie vyplavovanie vzduchu. Zatvorené okruhy by pri odvzdušňovaní zostali problematické a vzduch by v nich ostával uväznený.

Krok 4: Automatické odvzdušňovacie ventily - skontrolujte ich polohuAk máte moderný rozdeľovač s automatickými odvzdušňovacími ventilmi (malé stĺpce nad každým okruhom), skontrolujte, či sú odskrutkované a otvorené. Ventil je otvorený, keď jeho krytka nie je dotlačená celkom dolu. Pri spustenom čerpadle by mal vzduch odchádzať automaticky. Nechajte systém bežať 15 až 20 minút a sledujte, či nepríjemné zvuky ustávajú.

Krok 5: Manuálne odvzdušnenie každého okruhuAk váš rozdeľovač nemá automatické ventily, alebo ak automatické odvzdušnenie nestačí, pristúpte k manuálnemu postupu. Začínajte vždy od okruhu najvzdialenejšieho od kotla a postupujte postupne bližšie:

• Podložte vedro alebo misu pod odvzdušňovací bod daného okruhu.
• Pomaly otočte odvzdušňovací ventil o štvrť otáčky (90°) proti smeru hodinových ručičiek.
• Počkajte - najprv vychádza vzduch so syčivým zvukom, potom začne vytekať voda.
• Hneď ako tečie čistá voda bez vzduchových bublín, ventil zaskrutkujte späť.
• Opakujte tento postup pre každý okruh.

Krok 6: Doplňte tlak na prevádzkovú hodnotuPo manuálnom odvzdušnení tlak v systéme klesol, zvyčajne o 0,2 až 0,5 baru. Doplňte vodu plniacou slučkou späť na hodnotu 1,8 až 2 bary. Neprekračujte tlak 2,5 baru, aby ste predišli poškodeniu tesnení.

Krok 7: Zapnite kotol a skontrolujte výsledokZapnite kotol a nechajte systém zahriať na prevádzkovú teplotu (zvyčajne 35 až 45 °C pre podlahové kúrenie). Po pol hodine skontrolujte, či zmizli zvuky a či je podlaha rovnomerne teplá. Ak áno, odvzdušnenie prebehlo úspešne. Ak zvuky pretrvávajú, celý postup o dva dni zopakujte. Niekedy je potrebné odvzdušniť dvakrát, ak bol vzduch rozmiestnený vo viacerých častiach systému naraz.

Nastavenie prietoku na rozdeľovači po odvzdušnení

Počas odvzdušňovania je vhodný čas aj na kontrolu správneho nastavenia prietoku pre každý okruh. Správne vyvážený systém hreje rovnomerne a efektívne, čo je rovnako dôležité ako samotné odvzdušnenie. Prietok sa nastavuje pomocou regulačných šróbení na každom okruhu rozdeľovača, pričom hodnoty vidíte na rotametroch (priezory so stupnicou v litroch za minútu).

Orientačné odporúčania pre bežnú rodinnú domácnosť:

• Obývacia izba (okruh 80-120 m rúrky): 2,0 - 3,0 l/min
• Spálňa (okruh 60-80 m rúrky): 1,5 - 2,0 l/min
• Kúpeľňa (okruh 30-50 m rúrky): 1,0 - 1,5 l/min
• Chodba alebo predsieň (okruh do 30 m rúrky): 0,5 - 1,0 l/min

Ak pri tejto kontrole zbadáte vlhkosť alebo kvapky pri spojoch rúrok, okamžite ich ošetrite. Výmena zverného šróbenia 16 mm pre ALPEX rúrku stojí len 1,70 € a zaistí stopercentnú tesnosť spoja, čím predídete potenciálne drahým opravám.

Časté chyby pri odvzdušnení podlahového kúrenia a ako sa im vyhnúť

Aj zdanlivo jednoduchý zákrok môže pokaziť zbytočná chyba. Tu sú najčastejšie prešľapy:

• Odvzdušňovanie za horúca: Najnebezpečnejšia chyba. Vždy počkajte, kým systém nevychladne pod 40 °C, aby ste predišli popáleniu. Pri nižšej teplote sa vzduch uvoľňuje a vyplavuje efektívnejšie.
• Zabudnuté doplnenie tlaku po odvzdušnení: Najčastejšia chyba. Po odvzdušnení vždy skontrolujte tlak a doplňte ho na 1,8 až 2 bary. Systém s tlakom pod 1 bar môže poškodiť obehové čerpadlo.
• Odvzdušnenie iba jedného problémového okruhu: Vzduch sa môže nachádzať v každom okruhu. Vždy prejdite systematicky všetky okruhy na rozdeľovači.
• Zatvorené ventily počas odvzdušnenia: Aj trvalo zatvorené okruhy dočasne otvorte naplno, aby sa vzduch mohol dostať von.
• Ignorovanie netesností pri spojoch: Vlhké spoje sú varovným signálom. Utiahnite ich alebo vymeňte šróbenie, aby ste predišli opakovaným problémom so vzduchom.

Často kladené otázky o tlaku v podlahovom kúrení

Ako často treba odvzdušňovať podlahové kúrenie?Moderné systémy s automatickými ventilmi nevyžadujú pravidelné manuálne odvzdušňovanie. Odporúča sa však raz ročne skontrolovať tlak a prezrieť spoje. Manuálne odvzdušnenie je nevyhnutné po každej oprave, výmene čerpadla, naplnení nového systému alebo pri objavení sa príznakov problémov. Staršie systémy bez automatiky by sa mali odvzdušňovať každoročne, prípadne aj dvakrát za sezónu, ak sa problémy opakujú.

Môžem odvzdušniť podlahové kúrenie sám alebo treba odborníka?Odvzdušnenie je bežný domáci úkon. Odborníka odporúčame v prípade, ak si nie ste istí polohou uzáverov, ak je systém starší ako 15 rokov a obávate sa poškodenia, ak problémy pretrvávajú aj po druhom pokuse o odvzdušnenie, alebo ak objavíte väčšiu netesnosť.

Prečo mi po odvzdušnení klesol tlak pod 1 bar?Pokles tlaku je normálny jav spôsobený únikom vody spolu so vzduchom. Riešením je doplniť vodu cez plniacu slučku na požadovanú hodnotu 1,8 až 2 bary. Ak tlak priebežne klesá aj bez odvzdušňovania, hľadajte netesnosť v systéme.

Čo robiť, ak sa po odvzdušnení stále ozývajú zvuky z podlahy?Zvuky môžu pretrvávať, ak vzduch neodišiel úplne (vtedy zopakujte postup), ak sú niektoré okruhy stále zatvorené, alebo ak je problém v nevyváženom prietoku. Ak zvuky pretrvávajú aj po druhom odvzdušnení a nastavení prietoku, odporúčame privolať odborníka.

Aký tlak má mať podlahové kúrenie?Štandardný prevádzkový tlak pre domáce systémy je 1,5 až 2 bary. Minimálna bezpečná hodnota je 1 bar. Maximálny odporúčaný tlak je 3 bary. Tlak nie je konštantný a pri zahriatom systéme mierne stúpa, čo je normálne.

Môže sa vzduch v podlahovom kúrení objaviť opakovane?Áno, vzduch sa môže do systému dostávať opakovane cez mikronetesnosti v spojoch alebo pri dopĺňaní vody, ktorá obsahuje rozpustený vzduch. Automatické odvzdušňovacie ventily tieto drobné bubliny priebežne odstraňujú.

Tlaková strata a jej vplyv na vykurovací systém

Tlaková strata predstavuje odpor, ktorý musí obehové čerpadlo prekonať, aby voda mohla prúdiť potrubím. Tento odpor vzniká trením vody o vnútorný povrch rúrok a pri prechode cez tvarovky, ventily či rozdeľovače. Čím väčší odpor, tým viac energie musí čerpadlo vynaložiť.

Nesprávna dimenzia potrubí (príliš úzke rúry) alebo nevhodné ventily a tvarovky môžu prudko zvýšiť odpor. Dlhodobé preťaženie čerpadla vedie k vyššej spotrebe elektriny a kratšej životnosti. Správne navrhnutý systém dosahuje rovnováhu medzi prietokom a stratou.

Kľúčové faktory pre minimalizáciu tlakovej straty a zabezpečenie efektívneho vykurovania zahŕňajú:

1. Výpočet prietoku a voľba priemeru rúrky: Každý projekt by mal začínať týmito výpočtami.
2. Vyváženie rozdeľovačov: Zabezpečí rovnomerné rozdelenie prietoku medzi okruhy, zníži zaťaženie čerpadla a eliminuje hluk.
3. Kvalita rúr a armatúr: Má priamy vplyv na odpor systému.
4. Moderné elektronické čerpadlá: Umožňujú regulovať tlak podľa potreby.
5. Pravidelná údržba: Odvzdušnenie, preplach a kontrola filtrov sú súčasťou ročnej revízie. Zanesenie systému môže zvýšiť odpor o desiatky percent.

Tlaková strata sama o sebe nie je problém, pokiaľ je správne navrhnutá a zohľadnená. Podcenenie tohto faktora vedie k problémom s výkonom, komfortom a energetickou náročnosťou systému.

Tlak v kotle a jeho regulácia

Tlak v kotle môže z rôznych dôvodov kolísať. Pri zapnutí vykurovania by sa mal tlak zvýšiť a pohybovať medzi 1,5 až 2 barmi. Väčšina kotlov zvýrazňuje túto optimálnu oblasť na tlakomere.

Najčastejšou príčinou vysokého tlaku je preplnenie systému vodou. Na zníženie tlaku je potrebné použiť odvzdušňovací kľúč radiátora a uvoľniť vzduch a následne trochu vody.

Ďalšími možnými príčinami vysokého tlaku môžu byť:

• Chybná expanzná nádoba: Nedostatok vzduchu v nádobe môže spôsobiť nadmerný tlak.
• Nesprávne uzavretý ventil plniacej slučky: Neustále dopĺňanie vody do systému.
• Poistný ventil: Jeho úlohou je vypúšťať vodu pri nadmernom tlaku.
• Vek: Staršie systémy môžu byť náchylnejšie na problémy s tlakom.

V prípade pretrvávajúcich problémov s tlakom v kotle je vždy vhodné nechať systém skontrolovať preškoleným servisným technikom.

Dodržiavaním týchto pokynov zabezpečíte, že vaše podlahové kúrenie bude fungovať efektívne, potichu a bez zbytočných nákladov.
