Každá domácnosť produkuje množstvo splaškových vôd, ktoré vznikajú počas každodenných bežných činností. Či už ide o splašky z toaliet, umývadiel, vaní, sprchových kútov, umývačiek riadu, drezov alebo práčok, všetky ich treba z domácnosti odviesť a zlikvidovať v súlade s platnou legislatívou. Správne navrhnuté a nainštalované odpadové potrubie, najmä v kritickej fáze jeho uloženia nad základovou doskou, je základom pre bezproblémové fungovanie celého systému vnútornej kanalizácie a dlhodobú ochranu stavby. Tento článok sa detailne zameriava na kľúčové aspekty inštalácie odpadového potrubia v tejto fáze, vrátane plánovania, samotného prestupu cez základy, výberu materiálov, skúšok tesnosti a prevencie budúcich problémov, ako je napríklad prenikanie zápachu alebo hluk.
Navrhovanie a plánovanie odpadových rozvodov
Pred samotnou realizáciou stavebných prác, a teda aj pred betonážou základovej dosky, je nevyhnutné venovať patričnú pozornosť dôkladnému návrhu a plánovaniu celého systému odpadových vôd. Toto je fáza, kedy sa kladú základy nielen pre stavbu samotnú, ale aj pre funkčnosť a životnosť kanalizačného systému. Každý deň sa stovky ľudí sťahujú do nových bytov a domov alebo sa rozhodujú pre ich rekonštrukcie. Každý deň sa títo ľudia zaoberajú otázkou, ako svoj príbytok ozvláštniť. Veľmi často sa následne rozhodnú pre realizáciu kuchynského ostrovčeka alebo napríklad samostatne stojacej vane v spálni. Pre mnohé interiéry sú to naozaj veľmi zaujímavé, netradičné, ale prínosné riešenia. Jednou z požiadaviek na prvky bežne zabudovávané do kuchynských ostrovčekov, ako sú drezy a umývačky riadu, je ich správne odkanalizovanie. Bez správneho navrhnutia a zrealizovania tejto časti technického zariadenia domácnosti bude kuchynský ostrovček nefunkčný, prípadne bude potrebné prikročiť k redukcii jeho funkcií.
Ideálny stav je, keď sa s inštaláciou kuchynského ostrovčeka alebo samostatne stojacej vane, resp. s ich návrhom, a teda aj s odkanalizovaním, počíta už v projektovej príprave stavby alebo rekonštrukcie. Toto je kritický bod, ktorý často ovplyvňuje celkové možnosti realizácie. Pri príprave kanalizácie určíte miesto, kde sa bude nachádzať WC a následne po domurovaní priečok vám túto dispozíciu zmení manželka/manžel, máte o minimálne jeden problém naviac. Premiestnenie vyústenia sa dá urobiť v podlahe (stene), ale spád tohto potrubia bude už minimálny. V budúcnosti tak je možné objavenie sa zanášania potrubia. Na tento bod sa najviac zabúda.
Základným predpokladom pre správnu funkciu je dodržanie predpísaného spádu potrubia. Splaškovú vodu od samotného zariaďovacieho predmetu odvádza do odpadového potrubia pripojovacie potrubie. Vodorovná vzdialenosť medzi odpadovým potrubím a zariaďovacím predmetom by nemala presiahnuť podľa normy 3 m. Montuje sa v minimálnom sklone 3 %. Do samotného odpadového potrubia sa napája prostredníctvom šikmej odbočky. Svetlosť potrubia sa volí podľa množstva a druhu pripojených zariaďovacích predmetov. Pri kanalizácii je dôležité dodržať správny sklon potrubia. Potrubie by malo klesať buď zvisle dole, alebo pod veľmi malým sklonom vodorovne - cca 1-3 cm na meter. Strmšie klesania ani zbytočné kolená nie sú žiaduce. Trojpercentný spád pripojovacích potrubí si v niektorých prípadoch vyžiada vybudovanie kuchynského ostrovčeka na vyvýšenom stupienku, prípadne úpravy v stropnej konštrukcii priestorov pod kuchyňou.
Odpadové potrubie, ležaté potrubné rozvody, ako aj kanalizačnú prípojku navrhuje projektant na základe očakávaného množstva vyprodukovaných splaškov. Na presné zameranie je možné použiť vytyčovacie lavičky alebo kolíky.

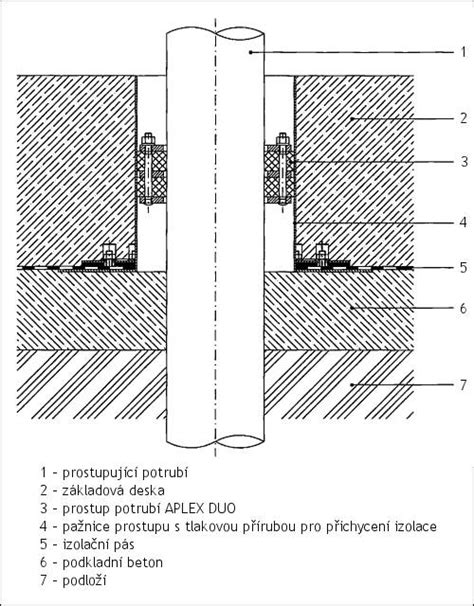

Prestup kanalizačného potrubia cez základové pásy
Realizácia prestupu kanalizačného potrubia cez základové pásy je jednou z najkritickejších fáz celého procesu, ktorá vyžaduje mimoriadnu pozornosť a dodržiavanie presných postupov. Nesprávne prevedenie v tomto bode môže mať vážne dlhodobé dôsledky na statiku budovy a funkčnosť celej kanalizácie.
Základným pravidlom je zabezpečiť, aby potrubie nebolo priamo zaliate betónom. V mieste prechodu kanalizácie cez základové pásy je vhodné vložiť kanalizačné rúry do iných rúr s väčším priemerom, o nejaký 1-2 cm, a až tieto chráničky potom zabetónovať. Týmto spôsobom sa zabezpečí priestor pre prípadné drobné pohyby základov v dôsledku sadania pôdy alebo iných geologických procesov, čím sa výrazne zníži riziko prasknutia samotného kanalizačného potrubia. V prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu.
Postup pri realizácii prestupu cez základové pásy:
- Na miesta, kadiaľ majú viesť chráničky, je možné umiestniť kusy polystyrénu a zaistiť ich proti vyplávaniu počas betonáže. Alternatívou je priame uloženie chráničiek.
- Počas betonáže základových pásov je potrebné dbať na to, aby sa chráničky nepoškodili a aby boli správne a stabilne uložené v betónovej zmesi.
- Po vytvrdnutí betónu sa do pripravených chráničiek vloží samotné kanalizačné potrubie.
Vyústenie kanalizácie mimo základov by malo byť v nezamrznej hĺbke. V samotnom prechode cez základové pásy je vhodné vložiť kanalizačnú rúru do inej s väčším priemerom, aby mala priestor na malé pohyby pri sadaní domu a okolia.
V niektorých prípadoch môže byť potrebné viesť kanalizáciu dlhšiu vzdialenosť v základoch. V takom prípade je dôležité zvážiť potenciálne riziká. Riziká dlhšieho vedenia kanalizácie v základoch zahŕňajú: v prípade poruchy alebo netesnosti potrubia je oprava pod základovou doskou veľmi náročná a často vyžaduje vysekanie do betónu. Ak kanalizácia pretína základové pásy, je potrebné zabezpečiť dostatočnú ochranu potrubia pred tlakom okolitej zeminy. Alternatívne riešenia pre dlhšie vedenie kanalizácie v základoch zahŕňajú použitie špeciálnych potrubí s vyššou odolnosťou voči tlaku a poškodeniu. Opravy kanalizácie sú možné aj zvnútra rúry, existujú firmy, ktoré vedia netesnosť riešiť zaplátaním zvnútra.
Výber materiálov a montáž odpadového potrubia
Moderné stavebníctvo ponúka širokú škálu kvalitných materiálov pre kanalizačné systémy, ktoré zaručujú dlhú životnosť a spoľahlivú funkčnosť. Výber správneho materiálu a jeho precízna montáž sú kľúčové pre predchádzanie budúcim problémom.
S plastovými rúrkami sa veľmi dobre pracuje. Bez problémov sa dajú skracovať na požadované dĺžky rezaním pílkou na kovy. Časti potrubia sa spájajú vodotesne pomocou hrdlových spojov s prevlečenou maticou s tesniacim krúžkom. Vyhnite sa náhradným riešeniam prostredníctvom silikónového tmelu.

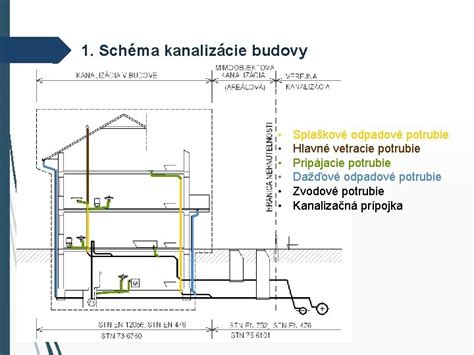

Odpadové potrubie je zvislé potrubie, ktoré zberá a odvádza splaškové vody do nižších podlaží. Na najnižšom podlaží, resp. v pivnici, sa do odpadového potrubia vkladá čistiaci otvor. V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel. Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety.
Odpadové potrubie zaúsťuje do ležatého potrubia. Jeho priemer je minimálne 100 mm, avšak s množstvom prípojok a odvádzaných splaškov sa úmerne zväčšuje. Potrubia sa realizujú z plastových materiálov, spájaných lepením alebo hrdlovými spojmi, ktoré majú takmer neobmedzenú životnosť.
Kanalizačné systémy, ktoré eliminujú hluk z kanalizácie, sa vyrábajú predovšetkým z plastových materiálov, väčšinou v trojvrstvovom vyhotovení, pričom vonkajšia vrstva PP je odolná proti mechanickému poškodeniu, stredná vrstva je zosilnená minerálnym plnivom a vnútorná vrstva je odolná proti oteru. Na trhu so stavebnými materiálmi existuje široké spektrum potrubných systémov, ktoré svojím materiálovým zložením a montážnymi prvkami zabezpečujú elimináciu hluku z potrubných rozvodov vnútornej kanalizácie (napr. potrubie POLO-KAL, jednoduchá odbočka Silent-PP alebo rúra Raupiano Plus s kotviacou objímkou na tlmenie hluku). Okrem správnej voľby materiálu a kvality montáže potrubia je potrebné izolovať proti hluku napríklad aj závesné WC misy, ktoré sú upevnené na stavebnú konštrukciu. Na tento účel slúžia plastové alebo gumené tlmiace podložky, ktoré sa vkladajú medzi záchodovú misu a keramický obklad. Tlmiace podložky a pásy zabraňujú prenosu vibrácií na stavebnú konštrukciu.
PLAST BRNO HT Rúra Odpadová 110 x 2,7 - 500 mm: Kanalizačné rúry a tvarovky Plast Brno sú certifikované pre rozvody vnútornej netlakovej kanalizácie. Použitie vysoko kvalitného polypropylénu pri výrobe umožňuje používať systém HT-PP tvaroviek a rúr všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov. HTEM odpadové rúry a HT-PP tvarovky sú určené na odvádzanie všetkých druhov odpadových vôd vnútornej netlakovej kanalizácie vo vnútri domov (a to aj na ich vonkajších stenách) a v priemyselných stavbách a taktiež ako odvetrávacie potrubie odpadových systémov.
Ako fungujú kanalizačné systémy?
Uloženie ležatého potrubia a skúška tesnosti
Ležaté kanalizačné potrubie je zodpovedné za zber a odvod odpadových vôd z celej budovy do verejnej kanalizačnej prípojky alebo vlastnej žumpy či čističky. Jeho správne uloženie a následné odskúšanie sú nevyhnutné pre zabezpečenie jeho dlhodobej funkčnosti a predchádzanie problémom.
Ležaté kanalizačné potrubie musí byť zmontované a odskúšané pred betonážou základovej dosky. Jeho inštalácia musí spĺňať platné predpisy. Nevyhnutné je dbať na to, aby v prípade poruchy nebolo kanalizačné potrubie príčinou podmáčania základov.
Postup uloženia potrubia:
- Vykopte jamu pre potrubie so správnym sklonom.
- Na dno jamy nasypte vrstvu piesku (pieskové lôžko), ktoré slúži ako podklad a zároveň umožňuje drobné usadenie potrubia.
- Uložte potrubie do pieskového lôžka.
- Potrubie prikryte vrstvou piesku, čím sa zabezpečí jeho ochrana pred priamym kontaktom s inými materiálmi a rovnomerné rozloženie zaťaženia.
- Pred zahrnutím potrubia zeminou vykonajte skúšku tesnosti.
Skúška tesnosti je kľúčovým krokom, ktorý preukáže, či je celý systém správne zmontovaný a vodotesný. Vykonať ju možno nasledovne:
- Kanalizáciu napustite vodou.
- Dôkladne skontrolujte všetky spoje, či nedochádza k úniku vody.
- Sledujte, či hladina vody v potrubí klesá. Pokles hladiny môže signalizovať netesnosť.
Ležaté potrubie by po celej svojej dĺžke malo viesť rovno a v rovnakom spáde von z objektu. Minimálny spád ležatého potrubia je 3 %. Závisí však od viacerých parametrov a vždy ho navrhuje projektant. Jeho priemer je minimálne 100 mm, avšak s množstvom prípojok a odvádzaných splaškov sa úmerne zväčšuje.
Riešenie problémov a prevencia
Správne prevedenie prestupov inžinierskych sietí cez základové konštrukcie je jednou z kľúčových úloh pri realizácii stavby domu. Medzi tieto siete patrí kanalizácia, elektrina, vodovod a prípadne aj drenážne potrubie. Správne prevedenie týchto prestupov je dôležité pre zabezpečenie funkčnosti a dlhodobej životnosti domu.
Eliminácia hluku z kanalizácie: Ku kvalite bývania v bytových domoch patrí podobne ako napríklad tepelná pohoda aj príjemné prostredie, ktoré spĺňa požiadavky z hľadiska hluku. Pri bežnej prevádzke by sa nemala hladina hluku v obytnej miestnosti pohybovať nad 30 dB(A), v priestoroch so zvýšenou požiadavkou na ochranu proti hluku, ako sú napríklad spálne, detské izby a pod., je vhodné zabezpečiť 25 až 20 dB(A). Problém nežiaduceho hluku z kanalizácie treba vyriešiť už v projektovej príprave. Správna voľba kvalitného materiálu a kvalitná montáž sú zárukou eliminácie hluku. Zabudované splachovacie nádržky v predstenách a vedenie potrubí, ktoré sa nedotýka stavebných konštrukcií, pomáhajú dosiahnuť požadovanú kvalitu bývania.
Trasovanie kanalizácie: Služba trasovania potrubia sa využíva najmä v prípadoch, keď nie je k dispozícii projektová dokumentácia. To znamená, že neviete určiť presnú trasu odpadového potrubia kanalizácie. Pri trasovaní potrubia kanalizácie sa môžete dozvedieť, kde sa nachádza kanalizačná prípojka, revízne šachty, aká je hĺbka kanalizácie a podobne. Trasovanie potrubia je veľmi výhodné, pretože sa vyhnete zbytočným výkopovým prácam, ktoré sú zdĺhavé a finančne náročné.
Ďalšie inžinierske siete: Rovnaký postup ako pri kanalizácii sa uplatňuje aj pri realizácii prestupov pre iné inžinierske siete, ako sú elektrina a vodovod. Pre elektrické káble sa používa chránička (červená, prípadne drenážka) dostatočného priemeru. Chránička by mala byť vedená tak, aby bol oblúk čo najväčší a aby sa čo najmenej klukatila. Pre vodovodnú prípojku sa používa chránička (napr. z drenážky) s čo najväčším oblúkom. Je možné dať rovno hadicu bez chráničky, ale v takom prípade ju nebude možné vymeniť.
Zhutňovanie: Po uložení všetkých inžinierskych sietí je dôležité správne zhutniť zeminu okolo potrubia. Zeminu hutnite po vrstvách (napr. po 20 cm).
V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel. Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety.
V prípade, že budova nemá pivničné priestory, musí byť čistiaca rúra umiestnená v revíznej šachte určenej len na tento účel. Odpadové potrubie musí byť vyvedené minimálne 0,5 m nad strechu, kde je ukončené vetracou hlavicou. Nadstrešné vyvedenie kanalizácie slúži na odvetranie vnútornej kanalizácie. Má v podstate dve dôležité funkcie - odviesť do exteriéru zápach aj bioplyn tvoriaci sa v kanalizácii a eliminovať vznik podtlaku v kanalizácii, čo sa deje prevažne po spláchnutí toalety.
Kanalizačné vyústenia z HT rúr musia mať vrchnú časť hrdla v rovine s povrchom základovej dosky. Nie je na nich možné dodatočné vytvorenie hrdla pomocou nahrievania.
