Zapojenie osvetlenia patrí medzi najčastejšie úkony, s ktorými sa v domácnosti stretol už takmer každý z nás. Zapojiť svetlo svojpomocne sa však môže niekedy zdať takmer nemožné. Práve preto je tu náš sprievodca, ktorý vám krok za krokom vysvetlí, ako zapojiť svietidlo v novostavbe, ako rozpoznať jednotlivé vodiče, ako postupovať v panelovom dome, a aké sú rozdiely medzi zapojením svetla na dva alebo tri vodiče. Nájdete tu aj popis zapojenia svietidiel, bezpečnostné tipy a odpovede na najčastejšie otázky, ktoré s touto témou súvisia.
Základné Bezpečnostné Kroky Pred Prácou s Elektroinštaláciou
Pred akýmkoľvek zapájaním a prácou s elektroinštaláciou vždy vypnite ističe. Skontrolujte, či je elektrický prúd skutočne vypnutý pomocou skúšačky napätia - v svorkách by sa nemalo nachádzať žiadne napätie. Tento krok je absolútne nevyhnutný na zaistenie bezpečnosti pri práci. Ak si nie ste istí, ktorý vodič kam pripojiť, radšej sa obráťte na skúseného elektrikára.
Pri akomkoľvek DIY elektrickom projekte je bezpečnosť na prvom mieste. Nesprávna manipulácia s elektrickými súčasťami môže viesť k úrazu, požiaru alebo poškodeniu elektrického systému. Dôležité bezpečnostné pravidlá zahŕňajú:
- Vždy vypnite prúd: Pred začatím prác vypnite hlavný istič a overte neprítomnosť napätia skúšačkou.
- Používajte izolované náradie: Skrutkovače, kliešte a iné nástroje musia mať izolované rukoväte, aby chránili pred úrazom.
- Nesiahajte na vlhké miesta: Nikdy nepracujte s elektrinou mokrými rukami alebo v prostredí, kde je voda.
- Spoznajte svoje limity: Komplexné úlohy, ako je výmena rozvádzača alebo zapájanie nových obvodov, zverte odborníkovi.
Tieto pravidlá minimalizujú riziká a umožnia vám bezpečne zvládnuť jednoduché DIY elektrické projekty.
Video: Zapínanie a vypínanie elektriny (hlavný istič)
Čo Vedieť Pred Zapojením Stropného Svietidla
Viete, ako zapojiť stropné svietidlo? Ak máte aspoň základné znalosti elektroinštalácie, nepôjde o nič zložité. Pre začiatočníkov sme však pripravili malý prehľad základných informácií.
Rozlíšenie Vodičov: Kľúč k Bezpečnej Inštalácii
Znalosť fázových vodičov, neutrálnych vodičov a jednotlivých káblov je úplne kľúčová. V moderných elektroinštaláciách sa stretnete predovšetkým s trojvodičovou sústavou.
- Fázový vodič (L): Tento vodič privádza elektrický prúd zo zdroja do spotrebiča. Jeho farba je zvyčajne hnedá, čierna alebo sivá. Pri starších rozvodoch, napríklad pri dvojvodičovom zapojení v stene, nemusí byť farebné označenie vodičov presné.
- Neutrálny vodič (N): Tento vodič uzatvára elektrický obvod a vedie prúd späť k zdroju. Jeho farba je vždy modrá.
- Ochranný vodič (PE): Tento vodič slúži na ochranu pred úrazom elektrickým prúdom. V prípade poruchy, kedy sa kovová časť svietidla dostane pod napätie, tento vodič odvádza prúd do zeme a vypína ochranný prvok (istič alebo prúdový chránič). Jeho farba je zelenožltá. V starších elektroinštaláciách sa môžete stretnúť s označením PEN, ktoré kombinuje funkciu nulového a ochranného vodiča, a je označené zelenožltou farbou s modrým pruhom.
Pri starších rozvodoch sa môžete stretnúť aj s dvojvodičovým zapojením, kde chýba ochranný vodič. V takom prípade je dôležité dbať na zvýšenú opatrnosť, najmä pri svietidlách s kovovou konštrukciou.
Schémy Zapojenia Podľa Počtu Vodičov
Pozrime sa na základné schémy zapojenia svetiel v domácnosti:
- Dva vodiče v strope: V tomto prípade ide o staršiu elektroinštaláciu, kde sú k dispozícii len fázový a nulový vodič. Pri zapojení lustra je fázový vodič pripájaný na svorku L a nulový vodič na svorku N. V takomto prípade sa odporúča vyhnúť zapájaniu svietidiel s kovovou konštrukciou, ktoré by sa po zapojení mohli dostať pod napätie. Použiť je možné plastové alebo sklenené svietidlá, ktoré však musia mať dvojitú izoláciu, označenú symbolom dvoch štvorcov.
- Tri alebo viac vodičov: Toto je štandard v moderných novostavbách. Ide o kombináciu fázového vodiča (L), nulového vodiča (N) a ochranného vodiča (PE). Pri zapojení svietidla sa farebné vodiče pripájajú podľa ich funkcie: hnedý/čierny na L, modrý na N a zelenožltý na PE.
Zapojenie Vypínača Svetla
Základné zapojenie svetla už máte zvládnuté. Teraz sa pozrime bližšie na to, ako správne zapojiť vypínač svetla.
Jednosmerný Vypínač (Jednopólový)
Tento typ vypínača sa označuje ako jednopólový a je charakteristický tým, že má iba dve svorky označené „COM“ (common - spoločný) a „L1“ (alebo iné označenie výstupu). Prívodný fázový vodič pripojte na svorku „COM“ a výstupný vodič smerujúci k svietidlu na svorku „L1“. Takýmto spôsobom zabezpečíte ovládanie jedného svetelného okruhu z jedného miesta v miestnosti.
Zapojenie Svetla na Dvojitý Vypínač - Ovládanie z Jedného Miesta
Pri zapojení tzv. dvojitého vypínača (tiež nazývaného sériový alebo prepínač) môžete ovládať dve časti lustra alebo dve samostatné svetlá v miestnosti nezávisle od seba. Najskôr pripojte fázový vodič - hnedý alebo čierny vodič označený „L“ pripojte na spoločnú svorku vypínača „COM“. Vodiče vedúce k dvom samostatným svetelným okruhom následne pripojte na výstupné svorky vypínača označené „L1“ a „L2“. Modré nulové vodiče a žltozelené ochranné vodiče, ktoré smerujú k jednotlivým svetlám, spojte pomocou WAGO svoriek s prívodnými vodičmi rovnakých farieb.
Zapojenie Lustra na Dva Vodiče v Panelovom Dome
V prípade starších rozvodov v panelových domoch, kde sa môžete stretnúť iba s vyvedením dvoch vodičov (fázový a nulový), je často potrebné prispôsobiť zapojenie aktuálnym možnostiam elektroinštalácie. Pri lustri sa fázový vodič pripája na svorku L a nulový vodič na svorku N. V takom prípade sa odporúča vyhnúť zapájaniu svietidiel s kovovou konštrukciou, ktoré by sa po zapojení mohli dostať pod napätie. Použiť je možné plastové alebo sklenené svietidlá, ktoré však musia mať dvojitú izoláciu. Tá je označená symbolom dvoch štvorcov.
Zapojenie LED Svietidla
Zapojenie LED svietidla do elektrickej siete prebieha podobne ako pri klasických svetlách. Pri svietidlách zložených z viacerých LED modulov sa používa rozbočovacia krabica, prípadne svorkovnica. V prípade LED pásov je potrebné použiť vhodný napájací zdroj (transformátor), ktorý prispôsobí sieťové napätie (230V) na nízkonapäťové napätie (zvyčajne 12V alebo 24V), ktoré LED pásik potrebuje.
FAQ Sekcia - Vy sa Pýtate, Odborníci Odpovedajú
Ako Zapojiť Svetlo na Dva Vodiče, Keď Sú v Stene Tri?
Pomocou skúšačky napätia zistite, ktorý vodič je fázový, nulový a prípadne ochranný. Ak sú v stene tri vodiče (hnedý/čierny, modrý, zelenožltý) a svietidlo má len pripojenie na fázu a nulák, fázový vodič pripojte na svorku „L“ svietidla, nulový vodič na „N“. Zelenožltý ochranný vodič z bezpečnostných dôvodov v takom prípade dôkladne zaizolujte a upevnite tak, aby sa nedotýkal žiadnych iných vodičov ani kovových častí svietidla.
Ako Zapojiť Luster na Dvojitý Vypínač?
Potrebujete dvojitý vypínač, ktorý má tri svorky (COM, L1, L2). Fázový prívodný vodič pripojte na svorku „COM“. Z vypínača potom vediete dva samostatné vodiče k lustru na svorky „L1“ a „L2“ (každý pre inú časť lustra alebo iné svetlo). Nulový a ochranný vodič pripojíte priamo k lustru (spojením s prívodnými nulovými a ochrannými vodičmi zo stropu pomocou svoriek).
Akým Spôsobom Zapojiť Uzemnenie pri Lustri?
Zelenožltý vodič označuje ochranné uzemnenie a pripája sa na kovovú konštrukciu lustra, pokiaľ to jeho vyhotovenie umožňuje. V lustri býva na tento účel vyhradená svorka alebo skrutka označená symbolom uzemnenia.
Je Vždy Nutné Volť Elektrikára?
Ak nemáte skúsenosti s elektroinštaláciou, odporúčame aspoň konzultáciu s odborníkom. Nesprávne zapojenie osvetlenia môže byť nebezpečné. V prípade, že si nie ste 100 % istí svojimi schopnosťami, vodiče majú neštandardné farby, vaša elektroinštalácia sa vám zdá stará a neprehľadná, alebo ide o veľmi ťažký/rozmerný luster, vždy radšej zavolajte kvalifikovaného elektrikára. Z hľadiska legislatívy platí, že za správnosť a bezpečnosť inštalácie zodpovedá osoba, ktorá ju vykonala.
Inštalácia Domáceho Osvetlenia: Kroky pre Jednoduchú Inštaláciu
Inštalácia domáceho osvetlenia je jedným z najpopulárnejších DIY elektrických projektov, ktorý dokáže zmeniť atmosféru vášho domova.
Príprava Náradia a Materiálu

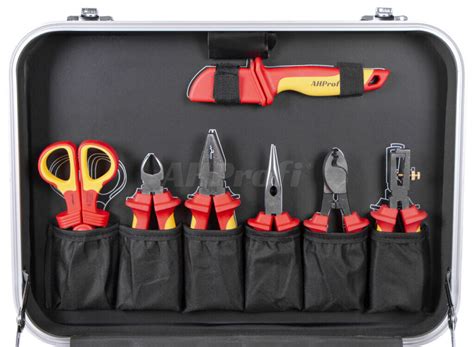

Budete potrebovať skrutkovač (ideálne izolovaný), skúšačku napätia, izolované kliešte, novú lampu a prípadne kábel či svorky.
Vypnutie Elektrického Prúdu
Vždy vypnite hlavný istič, aby ste minimalizovali riziko úrazu elektrickým prúdom. Pomocou skúšačky overte, že prúd nie je prítomný.
Demontáž Starého Osvetlenia
Odstráňte kryt, odpojte káble a staré osvetlenie zdemontujte.
Pripojenie Nového Osvetlenia
Káble (fázový, nulový a ochranný vodič) pripojte podľa farieb: hnedý k fázovému, modrý k nulovému a žlto-zelený k ochrannému kontaktu. V prípade, že svietidlo nemá pripojovací kábel, ale len svorkovnicu, pripojte prívodné vodiče zo steny do príslušných svoriek podľa označenia (L, N, PE).
Montáž a Testovanie
Namontujte nový luster alebo svietidlo a zapnite prúd. Skontrolujte, či osvetlenie funguje správne.
Moderné LED Svietidlá: Estetika a Úspora Energie
Moderné LED svietidlá sú nielen estetické, ale aj energeticky úsporné. Navyše, tento projekt je relatívne jednoduchý, ak dodržiavate bezpečnostné pravidlá.
Výber Správneho Svietidla pre Váš Priestor
Výber správneho svietidla, ktoré ladí s vaším priestorom, vám dodá požadovanú atmosféru. Riaďte sa týmito tipmi:
- Zvážte veľkosť a výšku miestnosti: Veľké miestnosti vyžadujú viac svietidiel. Vo všeobecnosti sa odporúča zavesiť svietidlo nad jedálenský stôl vo výške 30-36 cm. Ak je priestor otvorený, zaveste ho až 2,5 metra nad podlahu pre príjemnú atmosféru.
- Vyberte si ten správny štýl: Od klasických lustrov až po moderné lampy, vyberte si svietidlo, ktoré dopĺňa tému a výber nábytku vašej izby.
- Skontrolujte energetickú účinnosť: Existuje množstvo svietidiel s variabilným jasom a farbami. Vyberte si také, ktoré zodpovedá zariadeniu vašej miestnosti a vašej nálade. LED svietidlá sú cenovo dostupné a časom šetria peniaze a energiu.
Typy Svietidiel a Ich Inštalácia
Základný proces inštalácie všetkých svietidiel zostáva rovnaký, ale niektoré majú určité jedinečné vlastnosti:
- Stropné svietidlá: Zo všetkých svietidiel sa inštalujú najjednoduchšie. Pri okrúhlych svietidlách je dôležité bezpečné zarovnanie krytu po zapojení.
- Prívesky a lustre: Tieto sú relatívne ťažšie a vyžadujú si podopretie. Vždy hľadajte elektrické krabice, ktoré sú určené pre ťažké zariadenia. Pri pripájaní káblov môžete potrebovať pomoc s držaním zariadenia.
- Zapustené svietidlá: Tieto typy svietidiel sú umiestnené priamo pri strope a môžu vyžadovať opatrné vedenie káblov.
- Vonkajšie zariadenia: Vonkajšie svietidlá potrebujú krabice a tesnenia odolné voči korózii a poveternostným vplyvom.
Jednoduché Elektrické Opravy a Vylepšenia, ktoré Zvládnete Sami
Niektoré elektrické opravy v domácnosti sú dostatočne jednoduché na to, aby ste ich mohli zvládnuť sami. Takéto opravy nielenže šetria peniaze, ale tiež zlepšujú vašu zručnosť a sebavedomie.
Bežné DIY Elektrické Opravy a Projekty
- Inštalácia LED pásikov: Skvelé na podsvietenie kuchynskej linky, políc, skriniek alebo vytvorenie atmosféry za televíziou.
- Výmena starého zvončeka za nový bezdrôtový: Jednoduchá inštalácia bez nutnosti ťahania káblov.
- Inštalácia časovača alebo stmievača: Na úsporu energie a lepšiu kontrolu nad osvetlením.
- Výmena alebo inštalácia zásuviek USB: Moderné riešenie na nabíjanie zariadení bez adaptéra.
- Oprava predlžovacieho kábla: Ak nie je vážne poškodený, môžete ho opraviť výmenou koncovky.
- Montáž senzorového osvetlenia: Praktické pre chodby, vstupné priestory a záhrady pre zvýšenie bezpečnosti a úsporu energie.
- Oprava nefunkčného ventilátora alebo inštalácia stropného ventilátora: Často sú príčinou uvoľnené káble alebo prach.
- Smart domáce vylepšenia: Inštalácia smart zásuviek, osvetlenia alebo termostatov pre zvýšenie komfortu a úsporu energie.
Vytvorenie Vlastného Pracovného Priestoru pre DIY Projekty
Ak sa chcete stať úspešným domácim majstrom, je dôležité mať vhodný pracovný priestor. Organizovaný pracovný kútik vám umožní pracovať efektívne, bezpečne a s radosťou.
Kroky k Vytvoreniu Pracovného Priestoru:
- Výber vhodného miesta: Nájdite tiché miesto s dostatkom svetla, ideálne v garáži, pivnici alebo vo voľnej miestnosti.
- Zabezpečenie pracovného stola: Pevný a stabilný stôl je základ. Zvážte aj umiestnenie zveráka pre jednoduchšiu manipuláciu s materiálom.
- Organizácia náradia: Investujte do nástenných panelov, boxov na náradie a magnetických líšt, aby ste mali všetko prehľadne usporiadané.
- Osvetlenie pracovného priestoru: Silné LED svetlá alebo stolné lampy zlepšia viditeľnosť a znížia riziko chýb.
- Bezpečnostné vybavenie: Prilba, ochranné okuliare, rukavice a hasiaci prístroj by mali byť neoddeliteľnou súčasťou vášho priestoru.
Pracovný priestor vám poskytne komfort na realizáciu vašich DIY projektov. Dobrá organizácia šetrí čas a minimalizuje stres, ktorý môže nastať pri hľadaní potrebných nástrojov.
Časté Chyby, ktorým sa Treba Vyhnúť pri Inštalácii Svietidla
Nebojte sa, ak váhate kvôli chybám pri učení sa, ako opraviť svietidlo. Vyhnite sa týmto najčastejším chybám:
- Nechanie zapnutého napájania: Mnoho domácich majstrov zabúda vypnúť hlavný istič, pretože si myslia, že vypnutie vypínača stačí.
- Uvoľnené zapojenie: Nesprávne utiahnutie žiaroviek alebo káblov môže spôsobiť elektrické nebezpečenstvo a blikanie. Môže to byť tiež nebezpečné z dôvodu skratov.
- Nesprávne rozlíšenie vodičov: Chybná identifikácia fázového, nulového alebo ochranného vodiča môže viesť k poškodeniu svietidla alebo k nebezpečným situáciám.
- Nedostatočné upevnenie svietidla: Nesprávne pripevnené svietidlo môže spadnúť a spôsobiť zranenie alebo škodu.
Výhody Inštalácie Vlastného Svietidla
Najväčšou výhodou je úspora peňazí namiesto najímania drahého elektrikára. Zvýšená hodnota domu: Vylepšené osvetlenie robí váš domov atraktívnym a moderným. Okrem toho, získate cenné zručnosti a sebavedomie.
Často Kladené Otázky
- Môžem si nainštalovať svietidlo bez skúseností s elektrikou? Áno, ak budete pozorne dodržiavať pokyny, vypnete napájanie a budete používať základné nástroje, môžete svietidlo bezpečne nainštalovať. Ak sa vám tento proces zdá zložitý, zvážte profesionálneho elektrikára.
- Potrebujem špeciálnu elektrickú krabicu pre ťažšie zariadenia? Áno, ťažšie lustre a závesné svietidlá potrebujú elektrické krabice s menovitým výkonom, ktoré podporujú ich typy svietidiel.
- Ako dlho trvá inštalácia svietidla? Keď pochopíte, ako správne nainštalovať svietidlo, môže to trvať 20 - 45 minút.
- Prečo moje nové svietidlo bliká? Blikanie sa vyskytuje v dôsledku uvoľneného zapojenia alebo nesprávneho typu žiarovky. Skontrolujte kompatibilitu výkonu a správne dotiahnite pripojenia.
- Čo je nástenné svietidlo? Nástenné svietidlo je typ svietidla, ktoré je pripevnené k stene, a nie zavesené na strope alebo stojace na podlahe. Nástenné svietniky sú vynikajúcim spôsobom, ako pridať okolité osvetlenie a štýl do každej miestnosti vo vašej domácnosti.
Naučiť sa inštalovať svietidlo je jednou zo základných zručností, ktoré by si mal osvojiť každý domáci majster. Montáž nového lustra sa zdá ako výzva, no s naším podrobným návodom krok za krokom ju zvládnete bezpečne a správne sami, bez nutnosti volať elektrikára!
