Kótovanie, z francúzskeho slova "côte" označujúceho výšku alebo rozmer, je neoddeliteľnou súčasťou tvorby technických výkresov. Ide o proces priraďovania presných rozmerov jednotlivým prvkom na výkrese, ktorý zaisťuje, že výsledná stavba alebo produkt bude zodpovedať plánom. Využíva sa pri tvorbe technických výkresov a je normalizované, pričom pre jednotlivé technické odvetvia existujú špecifické odchýlky v spôsobe kótovania. Pôdorys, ako základný výkres znázorňujúci horizontálny rez objektom, vyžaduje precízne kótovanie, aby bolo možné presne zrealizovať stavbu.
Základné princípy kótovania pôdorysov
Kótovanie v pôdoryse slúži na definovanie rozmerov stien, otvorov, vzdialeností medzi prvkami a celkových rozmerov objektu. Dĺžkové kóty sa v zmysle slovenskej normy uvádzajú v milimetroch, a to bez jednotiek. Len pri situáciách, kde ide o väčšie celky, sa môžu uvádzať v metroch. Kótovacia čiara je základným prvkom pri kótovaní. Je to čiara, ktorá označuje, ku ktorému rozmeru sa daná kóta vzťahuje. Kótovacia čiara je vždy ukončená predpísaným spôsobom. V prípade dĺžkových kót sa tieto čiary ukončujú šikmými čiarami, ktoré sú naklonené pod uhlom 45° doprava vo vzťahu k orientácii kótovacej čiary. Toto vizuálne označenie pomáha jednoznačne identifikovať, ktoré rozmery sú relevantné.
Výškové kóty v pôdoryse majú svoje špecifické pravidlá. Kreslia sa v metroch a sú umiestnené v obdĺžniku, aby boli jasne odlíšené od dĺžkových kót. Tieto kóty môžu vyjadrovať relatívne hodnoty s presnosťou na tri desatinné miesta a môžu byť kladné alebo záporné hodnoty od referenčnej nuly (+ 0,000). Vo všetkých technických výkresoch platí dôležité pravidlo: hodnota kóty je nadriadená zobrazeniu. To znamená, že ak sa zobrazenie prvku na výkrese mierne líši od hodnoty uvedenej v kóte, vždy sa riadime kótu.
Práca s výkresovými prvkami a ich umiestňovanie
Pri tvorbe pôdorysov sa často stretávame s rôznymi grafickými prvkami, ktoré je potrebné správne umiestniť a kótovať. Pevná mriežka môže byť užitočná v pôdorysoch a mapách, kde vždy chcete, aby mriežka zobrazovala rovnaké rozmery. Po prilepení stien sa automaticky zvýraznia ich koncové body, čo uľahčuje presné napojenie. Dvere a okná sa pri vkladaní automaticky otočia, aby sa zarovnali a prilepili k stene, čím sa zabezpečí ich správna pozícia.
Zo vzorkovnice "Steny, plášť a konštrukcia" je možné presúvať rôzne štrukturálne tvary. Podobne, zo vzorkovnice "Elektrotechnika a telekomunikačné systémy" je možné presúvať nástenné vypínače, zásuvky a iné nástenné prípojky priamo na tvary stien. Kľúčom k správnemu umiestneniu je uvoľniť tlačidlo myši v momente, keď sa zobrazí tučný štvorec, čo signalizuje, že symbol je úspešne prilepený k stene. Po vložení akéhokoľvek výkresového prvku je možné meniť jeho veľkosť, mierku alebo ho premiestniť podľa potreby.
Súbory DWG a ich význam v projektovaní
Súbory vo formáte DWG (Drawing) sú štandardným typom súborov pre technické výkresy a pôdorysy. Tento formát je široko používaný v oblasti CAD (Computer-Aided Design) softvéru, čo umožňuje jednoduchú výmenu a úpravu výkresov medzi rôznymi profesionálmi. Programy CAD umožňujú vytvárať, upravovať a analyzovať digitálne návrhy, vrátane pôdorysov, technických výkresov, 3D modelov a ďalších. Práca so súbormi DWG je základom pre efektívnu spoluprácu v stavebnom a strojárskom priemysle.
Diskusia o kótovaní stavebných výkresov a normách
V oblasti stavebného kótovania existuje častá diskusia týkajúca sa správneho postupu, najmä v kontexte rôznych materiálov a noriem. Jedna z hlavných otázok sa týka toho, či sa má hrúbka materiálu uvádzať ako skutočná výrobná hodnota alebo ako zjednodušený "skladobný" alebo "modulový" rozmer. Napríklad, pri zdivu POROTHERM s hrúbkou 440 mm, niektorí navrhujú kótovať 440 mm, zatiaľ čo iní preferujú 450 mm, čo by mohlo byť vnímané ako zaokrúhlenie na najbližší modul alebo zjednodušenie pre stavebné práce. Podobne pri priečkach s hrúbkou 115 mm, otázka znie, či kótovať 115 mm alebo 125 mm (ako zaokrúhlenie na modul).
Existujú rôzne názory na túto problematiku. Niektorí tvrdia, že stavebné výkresy sa majú kótovať v hrubých rozmeroch, teda od steny ku stene, a zdivo hrúbky 440 mm sa má kótovať ako 440 mm. Iní poukazujú na to, že by sa malo zdivo kótovať v skladebných (modulových) rozmeroch, napríklad tvárnica 440 mm by sa kreslila a kótovala ako 450 mm, a priečkovka 115 mm ako 125 mm. Argumentom je, že pri presnom počítaní rozmerov tvárnic sa nikdy nedopočíta k presnému celkovému rozmeru stavby. Tento prístup vychádza z historických postupov, kde sa napríklad zdivo z plných tehál s hrúbkou 290 mm kótovalo ako 300 mm.
Výrobcovia materiálov, ako napríklad WIENERBERGER, majú svoje odporúčania. Podľa nich by sa mal prvok kótovať bez omietky, teda uviesť presné rozmery ako 440 mm, 115 mm, 80 mm atď. Týmto prístupom sa však dokumentácia môže stať menej prehľadnou, najmä ak dôjde k zmene materiálu. Napríklad, ak by sa POROTHERM vymenil za Ytong, ktorý má presné tvárnice iných rozmerov (200, 250, 300, 375 mm), vznikajú problémy. V minulosti WIENERBERGER odporúčal kótovať v module, čo obmedzuje problémy pri zmene materiálov, pretože nie je na 100 % isté, že stavba bude realizovaná z doporučených materiálov.
Norma ČSN a jej interpretácia
Problematika kótovania stavebných výkresov je čiastočne upravená normami. V Českej republike sa spomína norma ČSN 01 3420. Niektorí užívatelia hlásia, že aj po zaobstaraní tejto normy v nej nenašli jasné pokyny k tejto špecifickej problematike. Staršie normy mali jasne stanovené, že sa kótuje vždy v skladebných rozmeroch.
V súčasnosti panuje nejednotný názor na záväznosť noriem. Hoci niektoré normy sú považované za nezáväzné (odporúčané), často sa v zmluvách o diele uvádza dodatočné ustanovenie, že dielo bude vyhotovené podľa platných predpisov a noriem. Týmto spôsobom sa normy v mnohých prípadoch stávajú záväznými. Niektoré normy navyše kopírujú stavebný zákon, takže to, čo je uvedené v norme, sa nachádza aj v zákone.
Kótovanie s ohľadom na zateplenie a povrchové úpravy
Ďalšou dôležitou otázkou pri kótovaní pôdorysov je, či zahrnúť zateplenie objektu do kótovania. Existujú rôzne prístupy:
- Kótovanie bez tepelnej izolácie: Tento prístup zdôrazňuje, že hlavným prvkom je zdivo, ktoré sa kreslí ako prvé, zatiaľ čo izolácia sa pridáva neskôr. Izolácia sa občas nakreslí, ale primárne sa dáva poznámka do legendy, že murivo je zateplené. Na časti muriva môže byť aj malá časť (cca 0,5 m - 1 m) zatepleného muriva pre ilustráciu.
- Kótovanie vrátane zateplenia: Tento prístup zahŕňa zateplenie do celkovej kóty. Pri dostatočnej hrúbke tepelnej izolácie to funguje, ale pri menších hrúbkach môže nastať neprehľadnosť a prílišná pracnosť pri presúvaní kót.
- Kótovanie zvnútra aj zvonka: Architekti môžu kótovať dom z vonkajšej strany vrátane izolácie (kvôli odstupom od hranice pozemku) a z vnútornej strany vrátane omietky (kvôli čistej výmere miestnosti alebo konkrétnym rozmerom). Hrúbky omietok, vrstiev a zateplenia sú potom detailne špecifikované v pôdoryse alebo v detaile.
Mnohí profesionáli sa prikláňajú k tomu, že kótovať by sa mala konštrukcia (hrubá stavba), pretože tepelná izolácia sa môže realizovať aj neskôr. Poznámka v legende a naznačenie vo výkrese sú často dostačujúce.
04 AutoCAD TEK1 Výrobek 3 (kótování)
Praktické rady a odporúčania
Pri práci s kótovaním je dôležité si uvedomiť, ako sa dom reálne stavia. Najprv sa vykoná zameranie (umiestnenie), potom základy, hrubá stavba a až potom povrchové úpravy a izolácie. V zmluvách sa často uvádza, že projekt bude spracovaný podľa platných predpisov, čo potom rieši záväznosť noriem.
Na stavebnom úrade je dobré mať pri konzultácii so zodpovednými úradníkmi k dispozícii ceruzku a papier, aby bolo možné pripomienky úradníka priamo zapracovať do výkresu. Dôležité je, aby kóty označovali to, za čo ako projektant nesiete zodpovednosť.
Odporúča sa kótovať v moduloch, a to aj priečky, pretože to umožňuje väčšiu variabilitu pri zmene materiálu a znižuje pracnosť pri prípadných úpravách. Kreslenie a kótovanie priamo na milimetre podľa výrobných rozmerov sa považuje za menej praktické a často vedie k zbytočnej práci navyše.
V konečnom dôsledku, aj keď normy môžu poskytovať rámcové usmernenia, prax ukazuje, že je dôležité prispôsobiť sa špecifickým požiadavkám investora, stavebnej firmy a miestnych úradov. Jednotná interpretácia noriem v oblasti kótovania stavebných výkresov nie je vždy jednoznačná, a preto je kľúčová komunikácia a dohoda medzi všetkými zúčastnenými stranami.
Príklad kótovaného pôdorysu

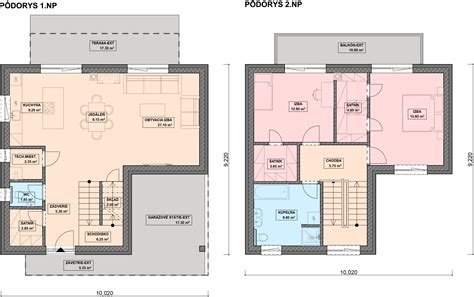

Na obrázku nižšie je zobrazený typický výkres pôdorysu rodinného domu. V ľavej časti výkresu je podrobne rozkreslený pôdorys. Vpravo hore sa nachádza legenda materiálov, ktorá obsahuje graficky rozlíšený zoznam použitých materiálov podľa typu šrafy. Pod legendou materiálov je umiestnená tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy a povrchovú úpravu stien a stropu. Nasledujúci text sa zameriava na rôzne časti uvedeného pôdorysu, aby ste sa rýchlo zorientovali v najpodstatnejších veciach.
Napriek tomu, že sa norma ČSN 73 3420 nezmieňuje priamo o kótovaní konkrétnych materiálov ako POROTHERM alebo Ytong, ako bolo diskutované, dôležité je dodržiavať základné princípy kótovania. V praxi sa často stretávame s tým, že kóty sa uvádzajú v hrubých rozmeroch, teda od steny ku stene. V prípade materiálu POROTHERM 440 mm sa teda kótuje 440 mm. Pri priečkach, napríklad 115 mm, sa môžeme stretnúť s kótovaním 115 mm, ale aj so zaokrúhlením na 125 mm, ak sa preferuje modulový prístup.
Dôležité je si uvedomiť, že vo výkresoch je hodnota kóty nadriadená zobrazeniu. To znamená, že ak sa rozmer na výkrese mierne líši od hodnoty uvedenej v kóte, vždy sa riadime kótu. Pri kótovaní je dôležité zohľadniť aj účel výkresu a požiadavky stavebného úradu alebo investora. V prípade pochybností je najlepšie konzultovať postup s odborníkmi alebo priamo s príslušnými úradmi.
Pri práci s CAD softvérom, ako je napríklad AutoCAD, je možné využívať funkcie pre automatické kótovanie, ktoré môžu proces urýchliť a znížiť riziko chýb. Napriek tomu je dôležité, aby užívateľ rozumel princípom kótovania a vedel správne použiť dostupné nástroje. Presnosť a jednoznačnosť kótovania sú kľúčové pre úspešnú realizáciu akéhokoľvek stavebného projektu.
