Zabezpečenie správnej funkčnosti a bezpečnosti plynových systémov je prvoradé, či už ide o domáce spotrebiče, priemyselné zariadenia alebo rozsiahle potrubné siete. Jedným z kľúčových prvkov, ktoré umožňujú kontrolu a reguláciu prietoku plynu, sú plynové ventily. Ich správna inštalácia a umiestnenie nie sú len otázkou efektivity, ale predovšetkým bezpečnosti, pretože zabraňujú potenciálne katastrofickým udalostiam, ako sú výbuchy alebo požiare. Tento článok sa zameriava na optimálne montážne pozície rôznych typov plynových ventilov, vrátane bezpečnostných ventilov a uzatváracích ventilov, a zdôrazňuje dôležitosť dodržiavania predpisov a štandardov.

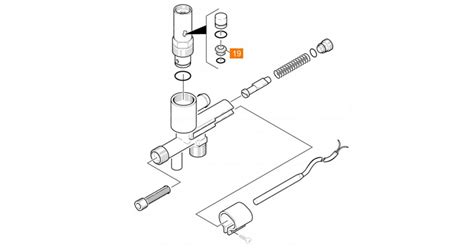

Priemyselné bezpečnostné ventily: Ochrana pred pretlakom
Priemyselné bezpečnostné ventily sú navrhnuté tak, aby uvoľnili nadmerný tlak v systéme, keď dosiahne vopred stanovenú hodnotu, čím chránia zariadenia pred poškodením a personál pred zranením. Ich správne umiestnenie je preto nevyhnutné pre ich spoľahlivú funkciu.
Princípy správnej inštalácie priemyselných bezpečnostných ventilov:
- Presné snímanie tlaku: Ventil musí byť nainštalovaný na mieste, kde môže presne snímať tlak v systéme. V priestoroch s vysokým tlakom a vysokou teplotou je dôležité, aby ventil nebol vystavený extrémnym teplotným gradientom alebo mechanickému namáhaniu, ktoré by mohli ovplyvniť jeho výkon.
- Smer toku tekutiny: Bezpečnostné ventily sú zvyčajne navrhnuté na otváranie v jednom smere. Nesprávna orientácia pri inštalácii môže brániť ich správnemu fungovaniu.
- Dostupnosť pre údržbu: Pre zabezpečenie správneho fungovania je kľúčová pravidelná údržba. Ventil by mal byť inštalovaný na mieste, ktoré umožňuje ľahký prístup pre kontrolu, testovanie a opravy.
- Odolnosť voči vibráciám: Priemyselné prostredia sú často náchylné na vibrácie a nárazy. Aby sa minimalizoval ich vplyv na výkon ventilu, mal by byť inštalovaný na stabilnej nosnej konštrukcii, ktorá môže tlmiť vibrácie.
Špecifické aplikácie priemyselných bezpečnostných ventilov:

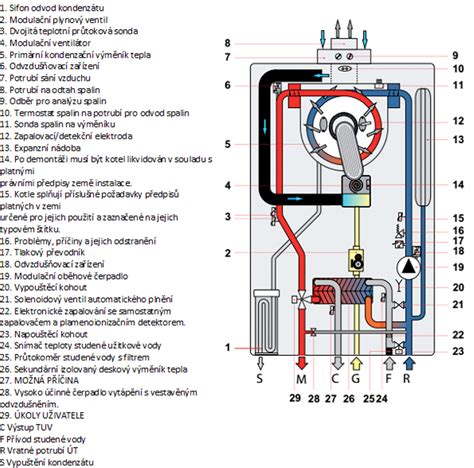

- Systémy kotlov: Bezpečnostné ventily sú rozhodujúce na zabránenie pretlaku, ktorý môže viesť ku katastrofálnej poruche. Mali by byť inštalované priamo na kotol alebo na krátke, rovné potrubné spojenie s kotlom, aby sa zabezpečila rýchla reakcia na zvýšenie tlaku.
- Kompresorové systémy: Vyžadujú bezpečnostné ventily na ochranu pred pretlakom. Ventil by mal byť inštalovaný na výtlačnej strane kompresora, čo najbližšie k výstupu, aby mohol rýchlo uvoľniť tlak.
- Tlakové nádoby: Pre tieto nádoby, používané na skladovanie a spracovanie tekutín pod tlakom, by mali byť bezpečnostné ventily inštalované v najvyššom bode nádoby alebo na zvislom potrubí pripojenom k jej hornej časti.
- Potrubné systémy: Tu sa bezpečnostné ventily používajú na ochranu pred pretlakom a predchádzanie poškodeniu potrubia a pripojených zariadení.
Dôsledky nesprávnej inštalácie:
Nesprávna inštalácia môže viesť k poruche bezpečnostného ventilu. Ak ventil nedokáže presne snímať tlak, nemusí sa otvoriť v správnej nastavenej hodnote. Vysoké vibrácie môžu spôsobiť predčasné opotrebovanie. V konečnom dôsledku môže nefunkčný bezpečnostný ventil pri pretlakovaní viesť k výbuchu alebo inej katastrofickej poruche, čo predstavuje značné bezpečnostné riziko.
Plynové uzávery v domácnostiach: Prevencia nehôd
Pravidelné výbuchy plynu v bytoch vyvolávajú obavy a zdôrazňujú potrebu účinných systémov kontroly úniku. Inštalácia systému kontroly úniku, ktorý zahŕňa nielen alarm, ale aj ventil na plynovom potrubí, je čiastočným riešením tohto problému. Tento ventil v prípade nebezpečných situácií uzavrie prívod paliva, čím pomáha predchádzať požiaru, výbuchu a otrave.
Požiadavky plynárenských služieb:
Podľa normy SP 60.13330.2016 nie je vybavenie obytných priestorov plynovými senzormi povinné, pokiaľ to nie je na žiadosť zákazníka, avšak platí to len pre už postavené budovy. V nových, rekonštruovaných alebo po rekonštrukcii bytových domoch, kde sa predpokladá prevádzka kotlov, ohrievačov vody, sporákov a iných plynových zariadení, je plynový alarm potrebný.
Akčným členom takéhoto snímača je vysokorýchlostný solenoidový ventil - uzatvárací ventil, ktorý blokuje prívod plynu. Mal by byť inštalovaný na vstupe plynu do miestnosti a prepojený s poplašným zariadením tak, aby pri vydaní signálu ventil okamžite prestal dodávať plyn. Umiestnenie alarmu a uzatváracieho ventilu závisí od hustoty použitého plynu a vlastností elektroinštalácie v byte, pričom výber miesta si vyžaduje kvalifikovaného odborníka.
Proces schválenia a inštalácie:
Práce na zavedení uzatváracieho ventilu do systému vykonáva výhradne majster - zamestnanec plynárenskej služby alebo oprávnený podnikateľ s príslušným povolením.
- Vypracovanie žiadosti: Podanie žiadosti s uvedením požadovaných zmien.
- Odborná kontrola: Zástupca plynárenskej služby vykoná obhliadku, kontrolu a výpočty podľa noriem.
- Odhad a plán: Vypočítanie odhadu a vypracovanie plánu inštalácie.
- Súhlas a platba: Po odsúhlasení plánu a odhadu zákazník vykoná platbu.
- Finalizácia projektu: V prípade nespokojnosti sa projekt upraví po dohode s majstrom.
Výber zariadenia:
Všetky komponenty systému musia mať potrebné povolenia a certifikáty. Súprava plynového ochranného systému zvyčajne obsahuje alarm (prípadne dva - na CO a zemný plyn), uzatvárací ventil a prepojovacie vodiče. Nákup špecializovanej súpravy je výhodnejší, pretože prvky sú parametricky zladené.
Typy solenoidových uzatváracích ventilov:
- Normálne otvorené (NO): Blokujú prívod paliva až po spustení alarmu. Nie sú však bezpečné pri výpadku prúdu.
- Normálne zatvorené (NC): Reagujú aj pri výpadku prúdu, čím okamžite uzatvárajú prívod plynu. Nevýhodou je konštantné napätie na cievke a jej zahrievanie.
- S elektrickým impulzným ovládaním: Fungujú na princípe uvoľnenia západky po prijatí prúdového impulzu zo snímača.
Pri výbere ventilu je dôležitý priemer potrubia. Pre domácnosti sú zvyčajne vhodné ventily s DN 15, 20 alebo 25.
Možné miesta inštalácie:
- Pred plynovým meračom (ak jeho konštrukcia neumožňuje použitie iného odpojovacieho spínača).
- Pred domácim plynovým spotrebičom (sporák, ohrievač vody, kotol).
- Pri hlavnom vchode do miestnosti, ak je plynový merač s vypínacím zariadením vo vzdialenosti najmenej 10 m od miesta vstupu.
Údržba:
Samoobsluha zahŕňa odstraňovanie prachu. Pri akomkoľvek zistení poruchy je potrebné kontaktovať plynárenskú spoločnosť. Metrologické overenie snímača sa vykonáva každoročne alebo pri výmene. Prevádzka ventilu kontrolujú špecialisti každých šesť mesiacov.
Dôležité upozornenie: Inštalácia alarmu a plynového ventilu nezaručuje 100% ochranu. Systém vypína iba časť plynovodu alebo konkrétne zariadenie. Únik môže byť možný aj na spoločnej domovej linke. Skutočne efektívne je vybaviť všetky byty a priestory v budove monitorovacím systémom, ktorý v prípade úniku zastaví prívod plynu v celom potrubí.
Detektor plynu AVANSA 100M + solenoidový ventil | ATRIA SK

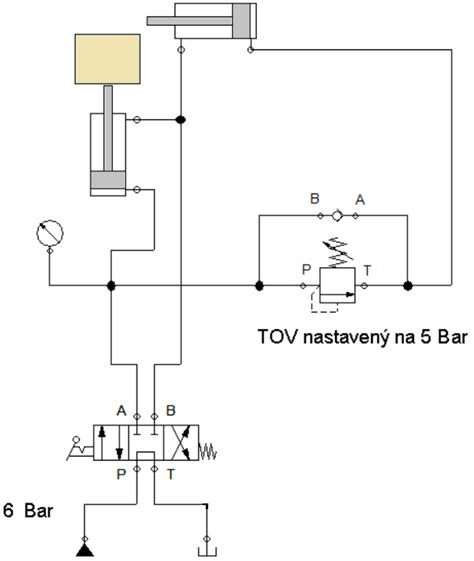

Spätné ventily: Zabezpečenie smeru prietoku
Spätný ventil, nazývaný aj spätný ventil, je automatický ventil, ktorý sa spolieha na tlak prúdiaceho média v potrubí. Jeho hlavnou funkciou je zabrániť spätnému toku média, čím hrá veľkú úlohu pri zaistení bezpečnosti potrubia.
Typy a pripojenia spätných ventilov:
Spätné ventily sa delia podľa konštrukcie na zdvíhacie, otočné a klapkové. Môžu byť vertikálne alebo priame. Podľa spôsobu pripojenia existujú závitové, prírubové, zvárané a oblátkové typy.
Montážna poloha spätného ventilu:
- Pred čerpadlom (spodný ventil): Nainštalovaný na konci zvislého sacieho potrubia. Používa sa na naplnenie čerpadla vodou, aby sa predišlo jeho chodu naprázdno. Táto metóda sa používa, keď je čerpadlo nad úrovňou kvapaliny (metóda podtlaku).
- Za čerpadlom: Používa sa, keď je hladina kvapaliny vyššia ako čerpadlo. Umožňuje spustenie a zastavenie čerpadla bez nutnosti zatvárania výstupného ventilu. Je vhodný pre hlavné systémy vodného čerpadla na zabránenie spätnému toku.
Inštalácia v systémoch s inými ventilmi:
Pri použití s inými ventilmi (napr. uzatvárací ventil, klapka) existujú dve hlavné konfigurácie:
- Spätný ventil pred uzatváracím ventilom/klapkou:
- Výhody: Chráni spätný ventil, najmä pri paralelných čerpadlách. Po poruche spätného ventilu je možné ho opraviť po uzavretí vstupného a výstupného ventilu.
- Nevýhody: Uzatvárací ventil alebo klapka nie sú chránené pred nárazovou silou.
- Uzatvárací ventil/klapka pred spätným ventilom:
- Výhody: Chráni uzatvárací ventil alebo klapku.
- Nevýhody: Spätný ventil nie je chránený. Opakované prepínanie spätného ventilu pri nestabilnom prietoku môže skrátiť jeho životnosť. Oprava rozbitého spätného ventilu si vyžaduje vypnutie systému.
Vo všeobecnosti sa odporúča nainštalovať spätný ventil pred výstupným uzatváracím ventilom alebo škrtiacou klapkou, aby sa uľahčili opravy a zabránilo sa nutnosti vypnutia celého systému pri poruche spätného ventilu.

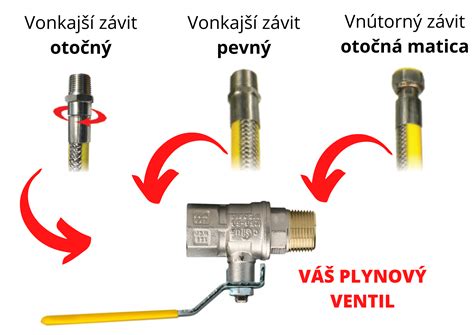

Mosadzné plynové ventily: Trvanlivosť a odolnosť
Mosadz je preferovaným materiálom pre plynové ventily vďaka svojej trvanlivosti, odolnosti proti korózii a tesnosti. Tieto vlastnosti sú kľúčové pri manipulácii so stlačenými a potenciálne nebezpečnými látkami.
Proces inštalácie mosadzného plynového ventilu:
- Bezpečnostné opatrenia: Pred začatím prác je nevyhnutné vypnúť prívod plynu a zabezpečiť dobré vetranie priestoru.
- Výber správneho ventilu: Zvážte veľkosť (priemer od ¼ palca do 2 palcov), typ pripojenia (závitové, kompresné, prírubové) a typ prietoku ventilu.
- Príprava potrubia: V prípade potreby odrežte potrubie na požadovanú dĺžku.
- Aplikácia tesnenia: Na závity potrubia alebo prípojky ventilu naneste teflónovú pásku alebo zmes na spájanie rúr.
- Inštalácia ventilu:
- Závitové pripojenia: Rukou naskrutkujte ventil na potrubie, potom utiahnite pomocou kľúča.
- Kompresné pripojenia: Nasuňte maticu a krúžok na potrubie, vložte potrubie do ventilu a utiahnite.
- Kontrola orientácie: Uistite sa, že ventil je nainštalovaný v správnej orientácii pre správny prietok plynu (zvyčajne označený šípkou).
- Utiahnutie spojov: Použite kľúč na dodatočné utiahnutie spojov.
- Testovanie tesnosti: Po inštalácii vykonajte dôkladný test tesnosti pomocou roztoku mydlovej vody.
- Testovanie funkčnosti: Otvorte a zatvorte ventil niekoľkokrát, aby ste sa uistili, že funguje hladko.
Správne nainštalovaný mosadzný plynový ventil poskytuje dlhodobé a spoľahlivé riešenie na riadenie prietoku plynu a zaistenie bezpečnosti.
Hľadanie a ovládanie plynových uzáverov v domácnosti
Pre laickú verejnosť je dôležité poznať umiestnenie a spôsob ovládania plynových uzáverov vo svojich bytoch a domoch.
Typy plynových uzáverov:
- Hlavný uzáver plynu (HUP): Nachádza sa na prístupnom mieste (skrinka na plote, fasáda domu, spoločné priestory). V prípade nebezpečenstva ho možno uzavrieť.
- Bytový uzáver plynu: Zvyčajne umiestnený na chodbe pred bytom alebo v technickej šachte, pred plynovým meračom. Možno ho uzavrieť.
- Spotrebičový uzáver plynu: Musí byť osadený pred každým plynovým spotrebičom. Možno ho uzavrieť.
Ovládanie ventilov:
- Guľové uzávery (guľové kohúty): Páčka alebo "motýľ" v smere potrubia znamená otvorený stav, kolmo na potrubie znamená zatvorený stav.
- Plynový kužeľový ventil K800: Uzatvára sa otočením ovládacieho kľúča doprava na doraz.
- Vretenový ventil: Uzatvára sa otáčaním kolieska doprava až na doraz.
V prípade úniku plynu je postup nasledovný: najprv uzavrieť spotrebičový ventil, potom bytový ventil a nakoniec hlavný uzáver plynu (HUP).
Dôležitosť edukácie:
Je dôležité poznať umiestnenie všetkých plynových uzáverov a vedieť, ako ich bezpečne ovládať. Všetci členovia domácnosti by mali byť poučení o postupoch pri zápachu plynu: uzavrieť uzávery, otvoriť okná, nepoužívať elektrické spotrebiče a okamžite privolať pomoc.
Inštalácia plynového ventilu PEX: Moderné riešenia
Plynové ventily PEX (zosieťovaný polyetylén) sú moderným a neoddeliteľným prvkom plynových systémov, ktorý zabezpečuje bezpečnosť a optimalizáciu výkonu.
Štruktúra a komponenty:
- Telo ventilu: Poskytuje štrukturálnu podporu a obsahuje vnútorné komponenty. Zvyčajne je vyrobené z mosadze alebo nehrdzavejúcej ocele.
- Mechanizmus vypnutia: Kľúčová časť zodpovedná za reguláciu prietoku plynu (napr. guľová guľa alebo typ zástrčky).
- Tesniace komponenty: Zabezpečujú prevenciu úniku plynu (napr. O-krúžky z nitrilovej gumy).
- Aktuátor: Zodpovedný za prevádzku mechanizmu vypnutia (manuálny, elektrický alebo pneumatický).
Pracovný princíp:
Ventil reguluje prietok plynu. V otvorenej polohe umožňuje priechod plynu, v uzavretej polohe blokuje jeho prietok. Niektoré ventily sú vybavené mechanizmom na reguláciu tlaku.
Typy ovládaných ventilov:
- Elektrické plynové ventily PEX: Umožňujú diaľkové ovládanie a automatizáciu, vhodné pre veľké priemyselné aplikácie.
- Pneumatické plynové ventily PEX: Používajú stlačený vzduch, známe pre rýchle reakcie a vysoký krútiaci moment.
Použitie v rôznych sektoroch:
- Komerčné aplikácie: Reštaurácie, hotely vyžadujú ventily schopné zvládnuť vysoké prietoky plynu.
- Priemyselné aplikácie: Chemické závody, energetické zariadenia vyžadujú ventily odolné voči vysokým tlakom, teplotám a korozívnemu prostrediu.
Budúcnosť plynových ventilov PEX:
Očakáva sa zlepšenie výkonu a trvanlivosti vďaka pokročilým materiálom. Integrácia s celkovými bezpečnostnými systémami (detektory úniku, požiarne alarmy) vytvorí komplexnú bezpečnostnú sieť.
Všeobecné pokyny pre montážnu polohu bezpečnostných ventilov
Správne umiestnenie bezpečnostných ventilov je kľúčové pre ich funkčnosť a bezpečnosť systému.
Kľúčové body inštalácie:
- Vertikálne smerom nahor: Vo väčšine prípadov by mal byť ventil nainštalovaný vertikálne smerom nahor.
- Blízko chráneného zariadenia: Nainštalujte čo najbližšie k zariadeniu alebo potrubiu, ktoré chráni.
- Ľahká dostupnosť: Miesto inštalácie by malo byť ľahko prístupné a nastaviteľné s dostatočným priestorom okolo.
- Pri tlakových nádobách: Nainštalujte v priestore plynnej fázy nad úrovňou kvapaliny, alebo na pripojenie v bode plynnej fázy.
- Ochrana pred zablokovaním: Pre médiá, ktoré môžu ventil upchať alebo korodovať, zvážte inštaláciu prepúšťacieho disku pred ventilom a kontrolného ventilu medzi nimi.
- Stabilná poloha potrubia: Na potrubiach by mal byť ventil inštalovaný v mieste relatívne stabilného tlaku, s určitou vzdialenosťou od zdroja kolísania.
- Zabránenie tepelnej expanzii: Pri nádobách s tekutým médiom, kde môže dôjsť k tepelnej expanzii, môže byť ventil inštalovaný horizontálne s výpusťou smerom nadol.
- Výfukový port: Pri núdzovom vypúšťaní vzduchu by mal byť tryska plochá, bez ostrých hrán a prasklín, aby sa zabránilo elektrostatickému výboju.
- Zaťaženie spätným tlakom: Inštalačný bod by nemal dovoliť nadmerný spätný tlak na ventil.
- Podpora telesa ventilu: Telo ventilu by malo byť hladko podopreté.
- Bezpečné vypúšťanie: Pre extrémne nebezpečné médiá by mal byť vypúšťací port vedený na bezpečné miesto. Ak viacero ventilov zdieľa jedno vypúšťacie potrubie, jeho prierez nesmie byť menší ako súčet prierezov predajní ventilov.
Dodržiavanie týchto pokynov zabezpečuje správnu funkciu bezpečnostných ventilov a celkovú bezpečnosť systému.
