Správne farebné označenie vodičov a káblov nie je len otázkou dodržiavania noriem, ale predovšetkým kľúčovým prvkom bezpečnosti pri práci s elektrinou a spoľahlivosti celého elektrického systému. Pochopenie a dodržiavanie týchto pravidiel je nevyhnutné pre každého, kto sa zaoberá elektroinštaláciami, od domácich majstrov až po profesionálnych elektrikárov. Neznalosť alebo zanedbanie týchto zásad môže viesť k vážnym nehodám, poškodeniu zariadení a dokonca aj k ohrozeniu života.
Základné normy a ich význam
Základným predpisom, ktorý stanovuje presné pravidlá pre označovanie žíl v kábloch a ohybných šnúrach na Slovensku, je norma STN 34 7411. Táto norma definuje farebné kódy pre jednotlivé typy vodičov, ako sú ochranný vodič (PE), nulový vodič (N) a fázové vodiče (L). Dodržiavanie týchto pravidiel zabezpečuje jednotnosť a zrozumiteľnosť elektroinštalácií naprieč rôznymi objektmi a umožňuje rýchlu a bezpečnú identifikáciu jednotlivých vodičov pri inštalácii, údržbe či oprave.

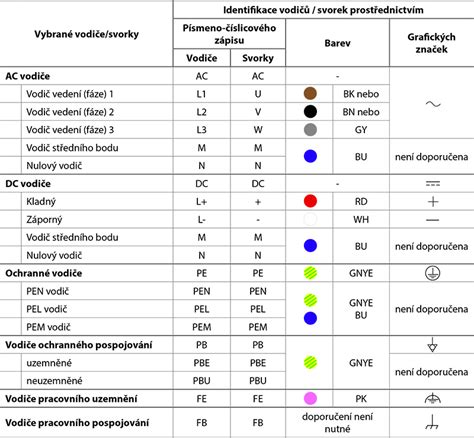

Farby vodičov: Kto je kto v elektroinštalácii?
V súčasnosti platné normy Európskej únie, ktoré sú implementované aj v slovenskej norme STN 34 7411, prinášajú jasne definované farebné označenia pre každý typ vodiča, aby sa predišlo nejasnostiam a zámenám.
Ochranný vodič (PE): Tento vodič je nevyhnutný pre bezpečnosť a slúži na ochranu pred úrazom elektrickým prúdom. Musí byť vždy označený zeleno-žltou dvojfarebnou kombináciou po celej svojej dĺžke. Táto kombinácia je výhradne vyhradená pre funkciu PE a nesmie sa použiť na žiadny iný účel, ani sa nesmie "prefarbiť" na konci. Jeho hlavnou úlohou je odviesť prípadné nebezpečné napätie na uzemnenie.
Nulový vodič (N): Nulový vodič, nazývaný aj pracovný neutrálny vodič, má v systémoch striedavého prúdu za úlohu uzatvoriť elektrický obvod. Jeho izolácia musí mať svetlomodrú farbu. Táto farba je rezervovaná výhradne pre nulový vodič, s výnimkami uvedenými v norme pre niektoré špecifické riadiace obvody.
Fázové vodiče (L): V jednofázových systémoch sa najčastejšie stretávame s jedným fázovým vodičom. V trojfázových sústavách sú prítomné tri fázové vodiče, ktoré privádzajú napätie do systému. Odporúčané farby pre fázové vodiče v trojfázovej sústave sú hnedá, čierna a sivá. Často sa používa konzistentné označenie v poradí L1 = hnedá, L2 = čierna, L3 = sivá. Ak má viacžilový kábel inú kombináciu farieb, ako fázy sa zvolia všetky nevyhradené farby okrem zeleno-žltej (PE) a svetlomodrej (N).
Kombinovaný vodič PEN: Prechodné riešenie
V starších elektroinštaláciách, najmä v starších bytových domoch, prípojkách a stúpačkách, sa ešte stále môžeme stretnúť s kombinovaným vodičom PEN. Tento vodič spája funkciu ochranného aj nulového vodiča v jednom. Norma odporúča označovať PEN vodič zeleno-žltou farbou po celej dĺžke s doplnkovým modrým označením na koncoch (napríklad modré pásiky alebo návleky). Pri akejkoľvek práci s elektroinštaláciou je dôležité overiť si funkciu vodičov meraním, najmä ak sa stretnete so starším systémom označovania.
Rozdiely medzi starým a novým značením: Na čo si dať pozor?
Hoci nové farebné značenie platí už takmer 20 rokov, v praxi sa stále stretnete so starým označením, najmä pri rekonštrukciách starších objektov. Napríklad populárna "dvojlinka" CYKY 2Bx1.5 sa zmenila na CYKY-J 3x1.5 s pridaným svetlomodrým vodičom N. V starších inštaláciách sa často používali vodiče bez farebného rozlíšenia, napríklad všetky biele alebo čierne. V takom prípade je akékoľvek dodatočné farebné značenie nespoľahlivé a je nevyhnutné použiť meracie nástroje na presnú identifikáciu funkcie každého vodiča.
Základy merania multimetrom - časť 1/4
Požiadavky na označovanie v rozvádzačoch a inštaláciách NN

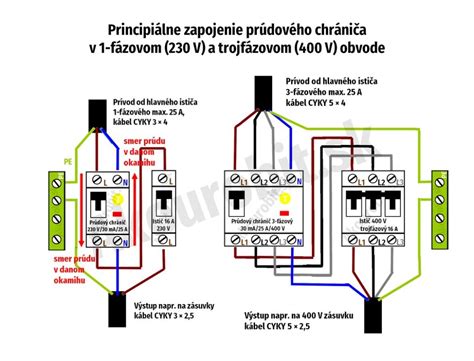

V rozvádzačoch a nízkonapäťových (NN) inštaláciách musí byť farebné označenie zachované od prívodu až po koncový spotrebič. Pri trojfázových rozvodoch je kľúčové dodržať konzistentné označenie fáz v celej inštalácii. V praxi to znamená, že ak je v hlavnom rozvádzači fáza L1 označená hnedou farbou, musí byť aj v podružných rozvádzačoch a pri zapojení zásuvky či spotrebiča táto farba použitá pre L1.
Najčastejšie chyby a ich dôsledky
Najčastejšie chyby pri označovaní káblov súvisia so zanedbaním farebných pravidiel a nejasným alebo chýbajúcim popisom v rozvádzačoch. Výsledkom môžu byť zámeny vodičov, ktoré dokonca môžu priamo ohroziť bezpečnosť osôb aj zariadení. Pri neodbornej oprave sa často použije ľubovoľná farba vodiča, ktorá je po ruke, bez ohľadu na jeho skutočnú funkciu. Modrá farba je výhradne pre nulový vodič N a zeleno-žltá kombinácia výhradne pre ochranný vodič PE. V mnohých rozvádzačoch chýbajú štítky na vodičoch, svorkách alebo prístrojoch, prípadne sú nečitateľné po rokoch prevádzky.
MURAT TIP: Pri akejkoľvek práci s elektroinštaláciou si vytvorte kontrolný zoznam. Overenie farieb vodičov podľa normy, následné označenie všetkých vodičov a svoriek, aktualizácia dokumentácie a záverečná kontrola meraním - to sú kroky, ktoré zabezpečia bezpečnosť a prehľadnosť vašej elektroinštalácie.
Praktické metódy identifikácie vodičov
V prípadoch, kedy si nie ste istí správnym označením vodičov, je nevyhnutné použiť vhodné meracie nástroje.
Indikačný skrutkovač: Najjednoduchším nástrojom je indikačný skrutkovač. Ak sa pomocou neho dotknete fázového vodiča, rozsvieti sa kontrolka. Je však dôležité si uvedomiť, že skrutkovač môže reagovať aj na indukované napätie, preto nie je spoľahlivý na 100 %.
Multimeter: Pre presnejšiu identifikáciu vodičov môžete použiť multimeter. Jedna sonda sa prikladá na vodič a druhá na ochranný vodič (PE). Fázový vodič by mal ukazovať napätie blízke 230 V (v jednofázovej sieti) alebo 400 V (v trojfázovej sieti), zatiaľ čo nulový vodič by mal ukazovať 0 V voči PE.
Identifikácia v rozvodnej skrini: V spojovacej skrinke ide takmer vždy fázový vodič z ističa a nulový vodič je pripojený na svorkovnicu. Uzemňovací vodič je pripojený k uzemnňovacej lište.
Dôležité upozornenie: Akékoľvek manipulovanie s elektrinou bez dostatočného odborného vzdelania a praxe robíte len na vlastné nebezpečenstvo. V prípade akýchkoľvek pochybností sa obráťte na kvalifikovaného elektrikára.
Prepäťová ochrana: Nevyhnutná súčasť modernej elektroinštalácie
Prepätie v rozvodnej sieti, či už spôsobené úderom blesku alebo inými vplyvmi, môže napáchať obrovské škody. Nemyslím tým len zničenie elektroniky, ale aj vznik požiaru a úrazov elektrickým prúdom, ktoré môžu byť smrteľné. Ochrániť vás pred tým môžu zvodiče prepätia.
Čo je prepätie v sieti a ako vzniká?
Prepätie v elektrickej sieti môže vzniknúť z viacerých príčin:
Úder blesku: Blesk v sebe nesie obrovské množstvo energie. Pri jeho údere môžu do zeme tiecť desiatky kA (kiloampérov) a napätie môže dosahovať až milióny voltov. Prepätie môže do budovy preniesť aj nepriamy úder blesku, a to až vo vzdialenosti 2 km. Pri prechode prúdu kovovými predmetmi vzniká okolo nich elektromagnetické pole, ktoré pôsobí na ne samé aj na ich okolie.
Prepínanie v sieti: Prepätia vznikajú aj pri zapínaní a vypínaní veľkých spotrebičov, strojov, úsekov rozvodnej siete a pod. Tieto prepäťové špičky nemávajú až takú energiu ako úder blesku, a teda nespôsobujú také škody, ale môžu postupne degradovať citlivú elektroniku.
Poruchy v sieti: Trvalo vyššie napätie v sieti môže byť aj prirodzeným stavom, alebo môže byť spôsobené poruchami, napríklad uvoľneným nulákom alebo PEN vodičom v starších elektroinštaláciách. Taktiež sa môžu vyskytnúť iné poruchy, napríklad prehodenie fázového vodiča s nulákom, kde namiesto 230 V môže byť v obvode napätie 400 V.
Čo je prepäťová ochrana?

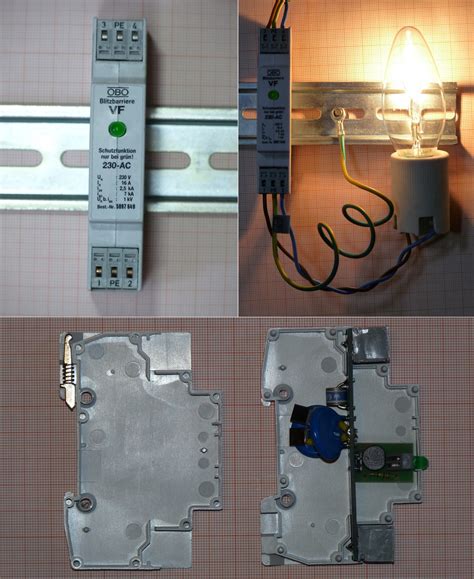

Prepäťová ochrana, nazývaná aj zvodič prepätia, je špeciálne zariadenie, ktoré sa inštaluje do elektroinštalácie. Jej úlohou je "odchytiť" akékoľvek prepätie, ktoré sa dostane do vašej elektroinštalácie, a bezpečne ho zväzť do zeme. Prepäťové ochrany sa do obvodu zapájajú paralelne, na začiatok chráneného obvodu, avšak až za istič, prípadne poistky. Jedným kontaktom sa zvodič pripojí k chránenému vodiču (fáza, nulák) a druhou stranou k ochrannému vodiču (PE).
Typy prepäťových ochrán:
Prepäťové ochrany sa delia do troch hlavných kategórií, ktoré sa umiestňujú na rôznych úrovniach elektroinštalácie:
Typ 1 (T1): Tieto zvodiče sa nazývajú aj zvodiče bleskových prúdov alebo bleskoistky. Inštalujú sa do hlavných rozvádzačov na vstupe budovy a sú určené na zvládnutie priamych úderov blesku. Používajú ochranný prvok nazývaný iskrište.
Typ 2 (T2): Tieto zvodiče slúžia ako druhý stupeň ochrany a umiestňujú sa do podružných rozvádzačov. Zvládajú prepäťové impulzy, ktoré prešli zvodičom typu 1. Často využívajú varistory.
Typ 3 (T3): Tieto zvodiče predstavujú najjemnejšiu formu ochrany a sú určené na ochranu citlivých elektronických zariadení priamo v ich blízkosti, napríklad v zásuvkách alebo priamo v spotrebičoch. Často využívajú varistory alebo transily a signalizujú poruchu zvukom alebo opticky.
V praxi sa často používajú kombinované zvodiče, ktoré pokrývajú viacero typov (napríklad T1+T2, T2+T3, alebo T1+T2+T3), čím zjednodušujú inštaláciu a zabezpečujú komplexnejšiu ochranu.
Dôležitosť správnej inštalácie a uzemnenia
Správne nainštalovať zvodič prepätia je náročnejšie ako napríklad pri zapojení ističa. Je nevyhnutné zabezpečiť kvalitné uzemnenie celej budovy a elektroinštalácie, ktoré je základom pre správnu funkciu bleskozvodu, prepäťových ochrán a celkovej bezpečnosti. Zásah do elektroinštalácie a montáž zvodičov prepätia môže vykonávať iba kvalifikovaný elektrotechnik s príslušným osvedčením.
Čo to znamená pre vás?
Ako koncový používateľ by ste mali vedieť, že farebné označenie vodičov nie je len "estetika", ale kľúčový bezpečnostný prvok elektroinštalácie. Pri akejkoľvek práci s elektrinou je nevyhnutné dodržiavať normy a pravidlá. V prípade pochybností, najmä pri starších inštaláciách, nezasahujte do elektroinštalácie svojpomocne. Vždy sa obráťte na profesionálneho elektrikára, ktorý má potrebné znalosti a vybavenie na bezpečnú identifikáciu vodičov a správnu inštaláciu potrebných ochranných prvkov, ako sú zvodiče prepätia. Prepäťová ochrana v novostavbe vám skrátka môže zachrániť tisícky, ba až desaťtisíce eur na opravách zničených spotrebičov a ochrániť vás pred vážnymi následkami prepätia.
