Vodomerná šachta predstavuje kľúčový prvok každej vodovodnej prípojky, ktorý slúži na umiestnenie a ochranu vodomeru a súvisiacich armatúr. Jej správny výber a inštalácia sú nevyhnutné pre zabezpečenie spoľahlivého merania spotreby vody a ochranu citlivých komponentov pred vonkajšími vplyvmi. V tomto článku sa zameriame na rozmery, materiály, typy a postupy inštalácie vodomerných šácht, aby sme vám poskytli komplexný prehľad a pomohli pri rozhodovaní.
Funkcia a Účel Vodomernej Šachty
Hlavnou funkciou vodomernej šachty je bezpečné a prístupné uloženie vodomeru. Toto je obzvlášť dôležité v prípadoch, kedy nie je možné vodomer umiestniť priamo do budovy, alebo ak je miesto napojenia vodovodnej prípojky od budovy príliš vzdialené. Šachta zároveň chráni vodomer pred poškodením mrazom, nečistotami a mechanickým namáhaním. Zabezpečuje tiež jednoduchý a bezpečný prístup pre odpočet, kontrolu a prípadnú výmenu vodomeru či iných armatúr.
Niektoré šachty sú navrhnuté tak, aby umožňovali bezproblémový vstup osoby, čo je ideálne pre potreby inštalácie, výmeny alebo odpočtu vodomeru. V spodnej časti šachty je potom možné nainštalovať celý rozvod vrátane vodomeru, čím sa efektívne zamedzí jeho zamrznutiu.
Materiály Vodomerných Šácht: Plast vs. Betón
Na trhu sú primárne dostupné dva typy materiálov pre výrobu vodomerných šácht: plast a betón. Každý z nich má svoje špecifické vlastnosti, výhody a nevýhody.
Plastové Vodomerné Šachty
Plastové vodomerné šachty sú vyrábané technológiou rotačného odlievania plastov z prvotriedneho polyetylénu. Vyznačujú sa nízkou hmotnosťou, jednoduchou manipuláciou a odolnosťou voči korózii. Sú často dodávané ako monolitické kusy, čo zaručuje ich vodotesnosť.
Výhody:
- Nízka hmotnosť a jednoduchá preprava a montáž.
- Odolnosť voči chemikáliám a korózii.
- Vodotesnosť vďaka bezšvovej konštrukcii (pri monolitických typoch).
- Možnosť inštalácie v rôznych typoch pôdnych podmienok.
- Štandardne vybavené nášľapmi a prestupmi pre potrubie.
- Niektoré modely sú samonosné a určené iba na obsyp zeminou.
Nevýhody:
- Môžu byť menej odolné voči mechanickému poškodeniu pri extrémnych zaťaženiach v porovnaní s betónovými šachtami.
- V prípade prejazdnej inštalácie je nevyhnutné ich obetónovanie pre zabezpečenie dostatočnej pevnosti a zabránenie deformáciám.
Plastové monolitické vodomerné šachty je možné inštalovať ako v pochôdznych (do chodníkov alebo na spevnených miestach v triede zaťaženia A15) tak aj v prejazdnom režime (chodníky, zóny pre chodcov a porovnateľné plochy, parkoviská pre osobné autá), avšak pri dodržaní podmienok triedy zaťaženia B125 rovnomerným obetónovaním šachty.
Betónové Vodomerné Šachty
Betónové vodomerné šachty sú tradičným a osvedčeným riešením, ktoré vyniká vysokou pevnosťou a odolnosťou. Sú vyrábané z kvalitného betónu, často vystuženého oceľou, a sú navrhnuté tak, aby odolali tlaku zeminy, pojazdnému zaťaženiu a prípadnému výskytu spodnej vody.
Výhody:
- Vysoká pevnosť a stabilita, odolnosť voči tlaku zeminy a pojazdnému zaťaženiu.
- Dlhá životnosť a odolnosť voči poveternostným vplyvom.
- Vhodné pre inštaláciu v náročnejších pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami.
- Možnosť dodávky ako kompletný blok alebo z jednotlivých prefabrikovaných dielcov.
- Vnútorné vybavenie stúpačkami a priechodkami pre potrubie.
Nevýhody:
- Vyššia hmotnosť, čo sťažuje prepravu a montáž, vyžaduje ťažkú techniku.
- Potenciálna nasiakavosť, ak nie sú vyrobené z vodotesného betónu alebo správne utesnené.
- Menej flexibilné v prípade potreby úpravy rozmerov po výrobe.
Betónové vodomerné šachty sú vyrobené z vodotesného betónu C25/30 a sú vystužené oceľou S235JR. Dovolené normové zaťaženie bez vlastnej tiaže na hornú dosku vodomernej šachty je 13,1 kN.m⁻².
Rozmery Vodomerných Šácht
Rozmery vodomerných šácht sa líšia v závislosti od ich typu, výrobcu a účelu použitia. Je dôležité vybrať šachtu s dostatočnými rozmermi pre pohodlnú inštaláciu, obsluhu a prípadné umiestnenie viacerých vodomerov.
Príklady rozmerov:

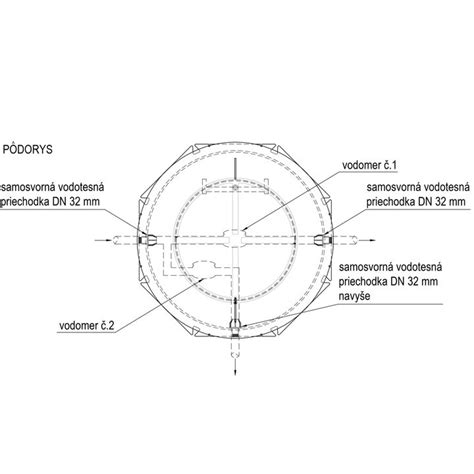

Plastové šachty:
- Typ VS: Rozmery a tvar (excentricky umiestnený revízny vstup) umožňujú bezproblémový vstup osoby.
- Kruhové PP stredná: Rozmery 160 x 100 x 100 cm (celková výška vrátane prípadného zásypového kruhu).
- Ďalšie rozmery: 130x105 cm, 130x130 cm, 1400x1200x1800 mm, 1400x1000x1800 mm, 2380 x 2100 mm (s možnosťou úpravy výšky do 2200 mm).
- Štandardný vnútorný priemer DN 1000 mm, dostupné vo výškových verziách 1300 mm a 1600 mm.
Betónové šachty:
- Monolitické:
- Vonkajšie rozmery 140x110x160 cm (vnútorné 120x90x150 cm).
- Vonkajšie rozmery 145x115x200 cm (vnútorné 120x90x180 cm).
- Vonkajšie rozmery 160x160x170 cm (vnútorné 144x144x150 cm).
- Vonkajšie rozmery 200x220x172 cm (vnútorné 180x200x150 cm).
- Vonkajšie rozmery 212x272x202 cm (vnútorné 185x250x180 cm).
- Vonkajšie rozmery 300x240x220 cm (vnútorné 280x220x210 cm).
- Skladačky (vonkajšie rozmery / vnútorné rozmery):
- 130x100 cm / 120x90 cm
- 130x130 cm / 120x120 cm
- 172x172 cm / 160x160 cm
- 212x172 cm / 200x160 cm
- 212x212 cm / 200x200 cm
- 252x172 cm / 240x160 cm
- Typizovaná betónová vodomerná šachta: obsahuje šachtu, strop šachty, nadstavec, oceľový poklop a oceľový rebrík.
- Rozmer 1500/1200/1700 mm.
- Monolitické:
Pri otázke na celkovú maximálnu výšku šachty, čiže úplne odspodu po vrchol vrchnáka a šírku, je potrebné zohľadniť konkrétny model a jeho komponenty, vrátane prípadných nadstavcov.
Montáž a Inštalácia Vodomernej Šachty
Správna inštalácia vodomernej šachty je kľúčová pre jej dlhodobú funkčnosť a stabilitu. Postup sa mierne líši v závislosti od materiálu šachty a lokálnych podmienok.
Výkop a Podklad
- Výkop stavebnej jamy by mal byť väčší o cca 40 cm ako je priemer nádrže, aby bola možná manipulácia s nádržou pri osádzaní.
- Dno výkopu sa pripraví ako zhutnený štrkový podklad minimálnej hrúbky 20 cm, ideálne frakcie 4/8, ktorý nesmie obsahovať kamenivo ani iné ostré predmety.

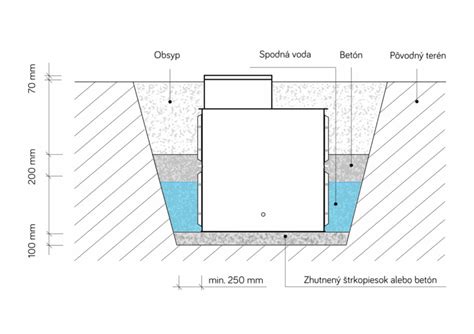

- V prípade výskytu spodnej vody je potrebné na dne výkopu vybudovať betónovú dosku s hrúbkou 20 cm (napr. betón triedy B10) a šachtu cez oká ukotviť do tejto dosky. V takomto prípade sa odporúča vodomernú šachtu kompletne obetónovať.
Osadenie Šachty
- Nádrž sa osádza na pripravené štrkové lôžko.
- Odporúča sa ponechať minimálne 5 cm na doporučený presah nádrže nad úrovňou terénu.
- Pri inštalácii plastových šácht je dôležité dodržať odporúčania výrobcu ohľadom obsypu. Na obsyp je možné použiť triedenú zeminu zbavenú ostrých kameňov. Obsypávanie nádrže je nutné vykonávať ručne, nie strojovo, hutneným zásypom vrstveným po cca 30 cm. Nedoporučuje sa používať neúplne obsypanú vodomernú šachtu, v zimnom období by mohlo dôjsť k jej poškodeniu.
- Betónové šachty sa skladajú z viacerých prefabrikátov, ktoré sa postupne ukladajú na seba, buď na sucho alebo do maltového lôžka.
Prepojenie a Obsyp
- Prechody hadíc z PE cez komoru šachty sú urobené cez tesnenie. Po prepojení hadíc v šachte sa realizuje obsyp.
- Obsyp začíname pieskom do prekrytia hadíc. Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou.
- V prípade potreby zabezpečenia prejazdnosti (napr. pri betónových šachtách), je nevyhnutné šachtu rovnomerným obetónovaním.
Špecifické Požiadavky a Certifikácia
Pri výbere vodomernej šachty je dôležité informovať sa u správcu vodovodov a kanalizácií o ich preferenciách a požiadavkách. Niektoré vodárenské spoločnosti, ako napríklad Trnavská Vodárenská spoločnosť, uprednostňujú určité typy poklopov, napríklad ľahšie kovové.
Všetky produkty by mali byť vyrábané v súlade s platnými normami. Vodotesná vodomerná šachta 1600x1000 s certifikátom je príkladom produktu, ktorý spĺňa prísne kvalitatívne požiadavky. Niektoré produkty môžu byť chránené Úradom Priemyselného vlastníctva SR.
Pri objednávke je dôležité overiť si, či cena dopravy bude automaticky vypočítaná systémom v druhom kroku objednávky, alebo bude potrebné ju dohodnúť individuálne.
Možnosti Použitia Vodomernej Šachty
Hoci primárnym účelom vodomernej šachty je umiestnenie vodomeru, niektoré typy s väčšími rozmermi môžu slúžiť aj na iné účely. Napríklad, vodomerná šachta s rozmermi 1400x1200x1800 mm alebo 1400x1000x1800 mm s hrúbkou steny 200 mm môže byť použitá aj ako most - priepusť. Vytváranie mostov a regulácia potokov s potokovou priepusťou je tiež jednou z možností, pričom výrobok je možné prispôsobiť požadovanej záťaži.
Tepelná Izolácia
Každá vodomerná šachta musí byť dobre tepelne izolovaná, aby sa zabránilo premrznutiu vodovodného potrubia v jej blízkosti a zamrznutiu vody vo vodomere. Toto je obzvlášť dôležité v klimatických podmienkach s nízkymi zimnými teplotami.
Doplňujúce Komponenty
K vodomernej šachte je možné dokúpiť rôzne komponenty, ktoré zvyšujú jej funkčnosť a bezpečnosť. Medzi ne patria:
- Nadstavba na zmenu výšky: Umožňuje individuálne nastavenie výšky šachty podľa potreby zákazníka.
- Poklopy: Dostupné v rôznych materiáloch (plastové, betónové, oceľové) a s rôznou nosnosťou (napr. 180 kg pre štandardné plastové poklopy, alebo pojazdné pre betónové šachty).
- Rebríky: Oceľové rebríky sú bežnou súčasťou betónových šácht pre bezpečný zostup.
- Hrdlá a krycie dosky: Tieto komponenty sú často súčasťou dodávky betónových šácht.
9 Montaž odpadovej reviznej šachty
Záver
Výber správnej vodomernej šachty je dôležitým rozhodnutím, ktoré ovplyvňuje spoľahlivosť a dlhovekosť vašej vodovodnej prípojky. Zvážte materiál, rozmery, spôsob inštalácie a prípadné špecifické požiadavky vášho správcu vodovodov. Či už sa rozhodnete pre plastovú alebo betónovú variantu, vždy sa uistite, že je inštalovaná odborne a v súlade s platnými normami, aby ste predišli budúcim problémom.
