Prúdový transformátor (CT), často označovaný aj ako TA, predstavuje jeden z kľúčových meracích komponentov v elektrických systémoch. Jeho využitie siaha od nízkonapäťových sietí pod 400 V až po ultra vysokonapäťové systémy s napätím 10 kV, 35 kV, 110 kV, 220 kV a dokonca 750 kV. CT slúži ako spoľahlivá izolácia pre vysoké napätie a zároveň konvertuje vysoký prúd primárneho okruhu na nižší, bezpečný prúd v sekundárnom okruhu. Tento znížený prúd je nevyhnutný pre správnu funkciu ochranných relé a meracích prístrojov na sekundárnej strane. Význam prúdových transformátorov je porovnateľný s významom iných základných komponentov energetického systému, ako sú výkonové transformátory, vysokonapäťové ističe, bleskojistky a napäťové transformátory.
Špecifikácie a Bezpečnostné Aspekty Prúdových Transformátorov
Sekundárny prúd prúdového transformátora má typicky dve štandardizované hodnoty: 1A a 5A. Primárny prúd, ktorý transformátor premieňa, sa môže pohybovať od bežných 100A až po 5000A, pričom v niektorých prípadoch dosahuje aj desiatky tisíc ampér. V nízkonapäťových systémoch do 400V primárny prúd bežne používaných prúdových transformátorov zvyčajne nepresahuje 3000A.
Je prísne zakázané otvárať sekundárnu stranu prúdového transformátora počas jeho prevádzky. Sekundárne vinutie musí byť vždy spoľahlivo uzemnené. Toto bezpečnostné opatrenie je kľúčové, pretože otvorenie sekundárneho obvodu pri prechode vysokého prúdu primárnym okruhom by viedlo k extrémne vysokému napätiu na svorkách sekundárneho vinutia, čo by mohlo spôsobiť vážne poškodenie izolácie, prístrojov a predstavovať vážne riziko pre obsluhu.
Voltamperová Charakteristika ako Kľúčový Test
Jedným z najdôležitejších odovzdávacích testov prúdového transformátora je meranie jeho voltamperovej charakteristiky, známej tiež ako budiaca charakteristika. Tento test, spolu s meraním transformačného pomeru, uhlového rozdielu, 10-percentnej chybovosti, odporu primárneho a sekundárneho vinutia jednosmerným prúdom, a skúškou odolnosti voči napätiu pri napájacej frekvencii, patrí medzi nevyhnutné skúšobné položky podľa národnej normy GB50150-2016.
Voltamperová charakteristika (VA-charakteristika) prúdového transformátora popisuje vzťah medzi napätím a prúdom na sekundárnom vinutí. Počas tohto testu sa na sekundárne vinutie aplikuje striedavé napätie, zatiaľ čo primárne vinutie zostáva odpojené (otvorené). Napätie sa postupne zvyšuje od nuly a pre každú hodnotu napätia sa zaznamená zodpovedajúci prúd na sekundárnej strane. Tieto párové hodnoty napätia a prúdu sa potom vynesú do pravouhlého súradnicového systému, kde napätie tvorí ordinátu a prúd abscisu. Krivka vytvorená týmito bodmi predstavuje voltamperovú charakteristiku. Alternatívne sa postupuje aj opačne, kedy sa napätie zvyšuje od nuly a ako referenčná sa berie hodnota prúdu, pričom sa odčítava zodpovedajúce napätie až do dosiahnutia menovitého prúdu. Ak existujú špecifické požiadavky na charakteristiku pri vyšších prúdoch, je nutné meranie vykonávať rýchlo, aby sa predišlo prehriatiu sekundárneho vinutia.

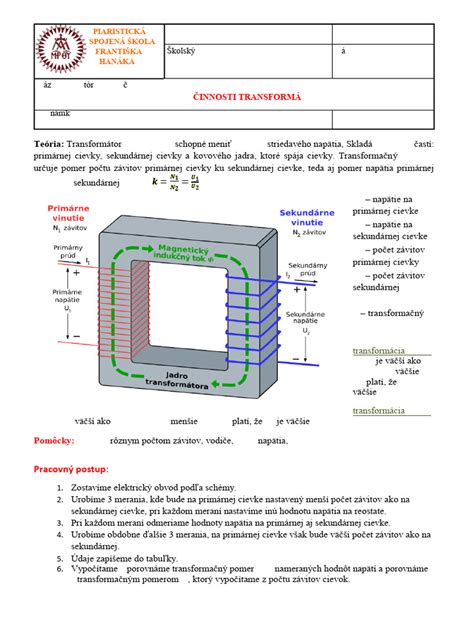

Transformačný pomer transformátora
Účely Skúšky Budiacej Charakteristiky
Skúška budiacej charakteristiky prúdového transformátora má niekoľko zásadných účelov:
Určenie magnetických vlastností jadra: Test umožňuje zistiť magnetický výkon jadra prúdového transformátora, vrátane bodu nasýtenia, linearity BH pred bodom nasýtenia a hysteréznej slučky. Pri meraní sa zaznamenáva vzťah medzi budiacim napätím a prúdom a identifikuje sa bod nasýtenia (inflexný bod) s príslušnými hodnotami napätia a prúdu.
Detekcia bodu nasýtenia CT: Voltamperová charakteristika je primárne testom na zistenie bodu nasýtenia prúdového transformátora. Pre CT určené na ochranu relé, ktoré musia spoľahlivo pracovať aj pri vysokých prúdoch počas porúch (napr. skrat), je kľúčové, aby ich lineárna odozva bola čo najdlhšie oneskorená pred nasýtením. Naopak, meracie vinutia, ktoré pracujú v rozsahu menovitých prúdov (do 1,2-násobku menovitého prúdu), nemusia vykazovať takéto extrémne požiadavky.
Analýza správania pri skrate: Jadro prúdového transformátora má charakteristiku postupného saturovania. Pri prechode skratového prúdu primárnym okruhom dochádza k nasýteniu jadra, čo spôsobuje prudký nárast budiaceho prúdu. Podiel budiaceho prúdu na celkovom primárnom prúde sa výrazne zvýši. To vedie k posunu pomerového rozdielu na zápornú hodnotu a jeho rýchlemu rastu. Prúdový transformátor používaný na ochranu relé musí zabezpečiť spoľahlivú funkciu riadiacej slučky aj pri skratových prúdoch niekoľkonásobne prevyšujúcich menovitý prúd.
Výpočet 10-percentnej chybovej krivky: Dôležitým účelom merania budiacich charakteristík je ich využitie na výpočet 10-percentnej chybovej krivky. Táto krivka slúži na overenie, či charakteristiky CT pre reléovú ochranu spĺňajú požadované normy, a tiež na identifikáciu prípadného skratu medzi závitmi sekundárneho vinutia.
10-Percentná Chybová Krivka a Jej Význam
10-percentná chybová krivka zobrazuje vzťah medzi násobkom primárneho prúdu a sekundárnou záťažou, pri ktorej chyba transformačného pomeru dosiahne 10 percent. Táto krivka je primárne určená na výber prúdového transformátora pre reléovú ochranu alebo na stanovenie prierezu sekundárneho kábla pre daný prúdový transformátor.
V normálnom prevádzkovom stave napájacej sústavy je zložka budiaceho prúdu prúdového transformátora veľmi malá a pomerový rozdiel je zanedbateľný. Avšak počas skratovej poruchy, keď primárny prúd rapídne narastie, dôjde k nasýteniu železného jadra. V tomto momente chyba prúdového transformátora prekročí povolenú hodnotu pre danú triedu presnosti, kalibrovanú sekundárnym vinutím a ochranným relé. Preto je pre CT určené na ochranu relé stanovená maximálna prípustná hodnota chyby. Pri primárnom prúde rovnom číslu maximálneho skratového prúdu v systéme by pomerový rozdiel nemal presiahnuť 10 percent (uhlový rozdiel zvyčajne nie viac ako približne 7 stupňov). Ak je 10-percentná chybová krivka nižšia ako táto hodnota, je zaručený uhlový rozdiel menší ako 7 stupňov. Aby sa tieto požiadavky splnili, prúdový transformátor musí byť pred uvedením do prevádzky otestovaný podľa národnej normy GB50150-2016 pomocou "10-percentnej chybovej krivky".
Praktické Aplikácie a Výpočty
V praxi sa metóda voltamperovej charakteristiky často používa na prvotné meranie tejto krivky, z ktorej sa následne odvodí "10-percentná chybová krivka". Súčasným meraním voltamperovej charakteristiky je možné overiť aj prípadný skrat medzi závitmi sekundárnej cievky.
Chyba transformačného pomeru prúdového transformátora nie je závislá len od jeho vnútorných vlastností, ale aj od sekundárnej zaťažovacej impedancie. Výrobcovia zvyčajne uvádzajú prípustnú sekundárnu zaťažovaciu impedanciu pre 10-percentnú chybovú krivku. Keď je známy maximálny skratový prúd (M10), prípustná zaťažovacia impedancia sa dá ľahko odvodiť z 10-percentnej chybovej krivky. Ak je skutočná zaťažovacia impedancia menšia alebo rovná vypočítanej prípustnej hodnote, chyba bude v rámci povolených limitov. V opačnom prípade je potrebné prijať opatrenia na zníženie skutočnej impedancie záťaže.
Alternatívne, pri známej skutočnej zaťažovacej impedancii, možno z krivky vypočítať prípustnú hodnotu M10 (skratový prúd) a porovnať ju s vypočítaným maximálnym skratovým prúdom primárnym vinutím.
Voltamperová Charakteristika: Základné Princípy a Rozdiely v Aplikáciách
Voltamperová charakteristika (VA-charakteristika) vo všeobecnosti predstavuje závislosť medzi elektrickým napätím a prúdom, prípadne jej grafické zobrazenie. Podľa Théveninovej poučky je možné každý zložitý lineárny obvod pripojený v dvoch bodoch nahradiť zdrojom napätia s určitým vnútorným odporom. V ideálnom prípade čisto ohmického odporu je charakteristika lineárna. U iných prvkov, ako sú polovodičové diódy, je však žiaduca nelineárna charakteristika. U elektronických súčiastok s viacerými vývodmi, ako sú elektrónky a tranzistory, môže vzťah medzi napätím a prúdom na jednom páre elektród závisieť od prúdu alebo napätia na tretej elektróde.
Prúdový transformátor (CT) je elektrické zariadenie slúžiace na premenu prúdu. Jeho hlavnou funkciou je poskytovať prúdové signály do sekundárneho systému, ktoré odrážajú prevádzkové podmienky primárneho systému. V súčasnosti sa v elektrických sieťach najčastejšie používajú bezmedzerové prúdové transformátory so železným jadrom, ktoré fungujú na princípe transformátora. Primárne vinutie CT je pripojené k elektrickej sieti a sekundárne vinutie je zapojené sériovo s prúdovou cievkou meracieho prístroja alebo relé. Vzťah medzi primárnym prúdom I1 a sekundárnym prúdom I2 je daný vzťahom I2 = (I1 × N1/N2), kde N1 a N2 sú počty závitov primárneho a sekundárneho vinutia. Pri ideálnom transformátore, kde by sekundárny prúd bol 1A pri 1A primárneho prúdu, by sa CT dal zjednodušiť na ekvivalentný obvod typu T.
V reálnom CT však budiaci prúd Ij generuje značný výkon Ij × Uj, čo vedie k tvorbe tepla a v extrémnych prípadoch môže spôsobiť poškodenie transformátora. Skúšobná metóda VA charakteristiky CT je založená na zákone magnetickej indukcie, kde indukované napätie Uj cievky je úmerné rýchlosti zmeny magnetického toku. Pri konštantnej frekvencii je Uj úmerné magnetickej indukcii B. Teda krivka vzťahu medzi Uj a Ij opisuje vzťah medzi B a Ij.
V reálnom CT, keď primárny prúd I1 nie je vysoký, transformátor nie je nasýtený, impedancia jadra Zj je veľká a chyba je malá. Avšak pri zvýšení I1 dochádza k nasýteniu magnetického toku B, impedancia Zj prudko klesá a budiaci prúd Ij sa súčasne zvyšuje. To spôsobuje prudký nárast chyby E. V reálnom obvode je zaťaženie slučky ZL vždy nenulové. Chyba E = I2(Z2+ZL)/Zj bude preto tiež väčšia. Zjednodušene povedané, s rastom primárneho prúdu I1 rastie aj chyba. Podobne, s rastom zaťažovacej impedancie ZL rastie aj chyba. Naopak, na udržanie chyby v určitom rozsahu je možné znížiť ZL pri zvyšovaní I1, alebo znížiť I1 pri zvyšovaní ZL.
Chybová krivka 10 % je grafickým znázornením vzťahu medzi násobkom primárneho prúdu CT (m10) a záťažou ZL na sekundárnej strane, pri ktorej je chyba vedenia E = 10 %. Na osi x sa zobrazuje zaťaženie ZL. Pri impedancii ZL = Ax, maximálny prípustný primárny prúd je I1 = Ay × I1e, pričom chyba E je menšia alebo rovná 10 %. 10% (alebo 5%) chybová krivka sa dá získať rekurzívnym výpočtom z VA charakteristiky CT.
Postup pri overovaní kvalifikácie CT pomocou 10% chybovej krivky zahŕňa:
- Výpočet maximálneho skratového prúdu I1max v primárnom systéme.
- Meranie celkovej impedancie ZL externého obvodu pripojeného na sekundárnu stranu CT.
- Na základe 10% chybovej krivky sa nájde bod zodpovedajúci m10 a Ay. Jeho horizontálna súradnica Ax predstavuje maximálnu prípustnú impedanciu sekundárneho obvodu.
- Ak je skutočná impedancia sekundárneho obvodu ZL ≤ Ax, chyba bude menšia ako 10 % a obvod je kvalifikovaný. V opačnom prípade (ZL > Ax) je potrebné prijať opatrenia, ako je zväčšenie priemeru kábla, zníženie počtu komponentov, skrátenie dĺžky obvodu, alebo výmena CT za výkonnejší. Tieto analýzy sú však často zložité a závisia od praktických podmienok.
Je dôležité poznamenať, že voltamperová charakteristika ochranných CT býva spravidla vyššia. Meracie CT sa často ani netestujú pomocou VA charakteristiky, alebo ak áno, ich krivkové napätie je veľmi nízke a rýchlo saturujú. Pri testovaní 5% alebo 10% chybových kriviek sa často využíva špecializovaný softvér, ktorý umožňuje nastaviť tieto hodnoty priamo, čím sa zefektívňuje testovací proces.
