Rozvodná skriňa v jednoizbovom byte: Bezpečnosť, prehľad a funkčnosť elektroinštalácie

Rozvodná skriňa je kľúčovým prvkom každej elektroinštalácie, zabezpečujúcim bezpečnosť, prehľad a funkčnosť elektrických obvodov v domácnosti. V jednoizbovom byte, rovnako ako v akomkoľvek inom obytnom priestore, zohráva táto skriňa nezastupiteľnú úlohu. Jej veľkosť a konfigurácia sú prispôsobené rozsahu a náročnosti elektrických rozvodov v danom priestore.

Rozvodná skrinka, modulárny rozvádzač, bytová rozvodnica - Aký je rozdiel?

V oblasti elektroinštalácií sa často stretávame s rôznymi pojmami, ktoré môžu spôsobiť zmätok. Rozvodná skrinka, modulárny rozvádzač či bytová rozvodnica - tieto termíny sa niekedy zamieňajú, hoci medzi nimi môžu byť zásadné rozdiely. Predajcovia ich neraz zaraďujú do odlišných kategórií, a aj samotní elektrikári používajú terminológiu, ktorá je pre laika mätúca.

Všeobecne platí, že rozvodná skrinka je zariadenie, ktorého hlavnou úlohou je zabezpečiť istenie jednotlivých elektrických okruhov v objekte a umožniť ich reguláciu, teda vypnutie alebo zapnutie v prípade potreby. Hoci je jej obsluha bežne dostupná, jej zapojenie by mal vždy vykonávať výhradne odborník - elektrikár s platným osvedčením.

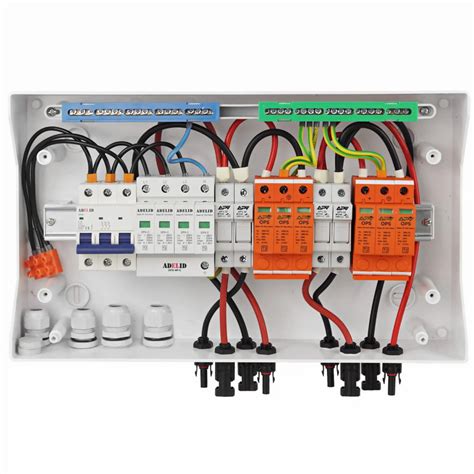

Termín modulárny rozvádzač je často synonymom pre rozvodnú skrinku, najmä v kontexte moderných inštalácií, kde sa používajú modulárne prístroje (ističe, prúdové chrániče) upevnené na DIN lišty. Bytová rozvodnica je špecifickým typom rozvodnej skrinky, určeným predovšetkým na rozvod energie v bytoch a domoch, ale aj v kanceláriách či ľahkom priemysle. Môže slúžiť ako domový alebo podružný rozvádzač.

Ďalším pojmom je ističová skrinka, čo je opäť len iný názov pre rozvodnú skrinku, známy najmä z pohľadu jej hlavnej funkcie - ochrany pred preťažením a skratom pomocou ističov. Keď vám v byte „vyhodí“ istič, práve do tejto skrinky väčšinou smerujú vaše kroky.

Je dôležité rozlišovať aj od pojmu elektromerový rozvádzač. Ten je ľahko rozpoznateľný vďaka presklenému okienku, slúžiacemu na odpočet elektromeru. Jeho primárnou funkciou je umiestnenie elektromeru a súvisiacich prvkov merania spotreby elektrickej energie.

Umiestnenie rozvodnej skrinky v jednoizbovom byte

Správne umiestnenie rozvodnej skrinky je kľúčové pre bezpečnosť a pohodlie užívateľa. Základným pravidlom pre umiestnenie v interiéri je dostupnosť. To znamená, že skrinka by nemala byť skrytá v skrini, šatníku či na iných ťažko prístupných miestach. Ideálnymi lokalitami sú priestory pri vstupných dverách do bytu alebo technická miestnosť, ak je k dispozícii.

V jednoizbovom byte, kde je priestor obmedzený, je často najpraktickejším riešením umiestnenie skrinky pri vchodových dverách, čo zároveň umožňuje jednoduchý prístup k hlavnému uzáveru elektrickej energie a k elektromeru. Táto poloha zároveň minimalizuje potrebu drážkovania stien, čo je výhodné najmä pri rekonštrukciách starších bytov.

Je dôležité, aby bol k rozvodnej skrinke umožnený nielen odborníkovi, ale aj majiteľovi či obyvateľovi bytu bezproblémový prístup. V prípade potreby by mal byť schopný jednoducho zapnúť či vypnúť konkrétny okruh alebo nahodiť vypnuté ističe.

Pri starších bytových domoch, najmä panelových, má často pôvodné umiestnenie rozvodnej skrinky pri vchodových dverách svoje technologické a priestorové opodstatnenie. Pri rekonštrukcii elektroinštalácie je preto často najrozumnejšie túto polohu zachovať, aby sa predišlo zbytočným stavebným úpravám a zložitostiam.

Výber vhodnej rozvodnej skrinky pre jednoizbový byt

Výber vhodnej rozvodnej skrinky závisí od konkrétnych potrieb a rozsahu elektroinštalácie v byte. Pre jednoizbový byt zvyčajne postačuje menšia bytová rozvodnica, ktorá však musí spĺňať všetky bezpečnostné normy.

Kľúčovým parametrom pri výbere je počet modulov, teda pozícií pre inštaláciu jednotlivých prístrojov ako sú ističe a prúdové chrániče. Pre jednoizbový byt by mala byť dostatočná skrinka s 1 až 3 radmi, pričom je vždy vhodné zvoliť skrinku s dostatočnou rezervou modulov. Nikdy neviete, kedy budete potrebovať doplniť nový istič pre ďalší okruh (napríklad pre novú zásuvku, osvetlenie v loggii či balkóne). Odporúča sa počítať s rezervou minimálne niekoľkých voľných modulov.

Typ inštalácie je ďalším dôležitým faktorom. Rozvodné skrinky sa delia na:

• Pod omietku: Tieto skrinky sú zapustené do steny a po montáži sú takmer neviditeľné, čo prispieva k estetike interiéru. Ich inštalácia si však vyžaduje vysekanie pomerne veľkého otvoru v stene, čo môže byť v panelových bytoch náročnejšie.
• Na omietku: Tieto skrinky sa montujú priamo na povrch steny. Ich inštalácia je jednoduchšia a menej prašná, ale menej estetická. Sú vhodnejšie do technických miestností alebo tam, kde nie je kladený dôraz na finálny vzhľad.

Pre jednoizbový byt sú najčastejšie používané plastové bytové rozvodnice, ktoré sú ľahké, cenovo dostupné a dostatočne odolné pre interiérové použitie. Odolnosť voči vlhkosti a prachu je označovaná stupňom krytia IP. Pre bežné vnútorné použitie postačuje krytie IP40. V priestoroch s vyššou vlhkosťou, ako je napríklad kúpeľňa, je potrebné zvoliť skrinku s vyšším stupňom krytia, napríklad IP55 alebo IP65.

Zapojenie rozvodnej skrinky - Práca pre profesionála

Napriek tomu, že tento článok slúži na informatívne účely a snaží sa zorientovať čitateľa v problematike rozvodných skriniek, je absolútne nevyhnutné zdôrazniť, že samotné zapojenie a údržbu elektroinštalácie, vrátane rozvodných skriniek, by mal vždy vykonávať výhradne kvalifikovaný elektrikár s platným osvedčením.

Legislatíva a bezpečnostné normy si takéto odborné zásahy vyžadujú. Nesprávne zapojenie môže viesť k vážnym následkom, ako sú:

• Úraz elektrickým prúdom: Nesprávne izolované vodiče alebo chybné zapojenie môžu spôsobiť elektrický šok.
• Požiar: Preťaženie obvodov, skraty alebo nesprávne dimenzované komponenty môžu viesť k prehriatiu a vzniku požiaru.
• Poškodenie spotrebičov: Nestabilné napätie alebo prepätie môže poškodiť citlivú elektroniku.
• Ekonomické a trestnoprávne dôsledky: V prípade úrazu alebo požiaru spôsobeného neodborným zásahom hrozia vážne právne a finančné následky, vrátane nepreplatenia poistného plnenia.

Elektrikár pri zapojení rozvodnej skrinky postupuje podľa presne definovaných krokov a noriem:

1. Návrh schémy: Na základe potrieb a konfigurácie bytu elektrikár navrhne detailnú schému elektroinštalácie a rozvodnej skrinky.
2. Výber komponentov: Zvolí vhodné ističe, prúdové chrániče, zvodiče prepätia a ďalšie potrebné prvky s ohľadom na zaťaženie a bezpečnosť.
3. Montáž prístrojov: Jednotlivé prístroje sa upevnia na DIN lišty v rozvodnej skrinke.

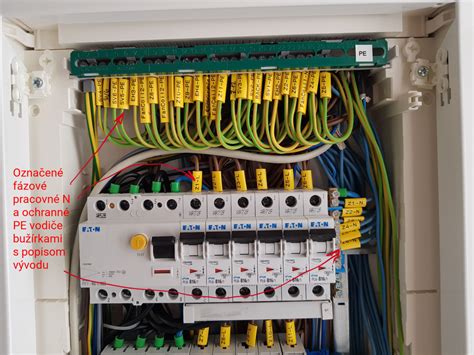

4. Prepojenie vodičov: Vodiče sa pripoja podľa schémy. Je mimoriadne dôležité každý jeden drôt v rozvodnej skrinke riadne označiť. Toto označenie zabezpečí jednoznačnú identifikáciu jednotlivých káblov a obvodov aj po rokoch, čo je kľúčové pre budúcu údržbu a diagnostiku.
5. Označenie a dokumentácia: Po zapojení sa na skrinku nalepí certifikát, schéma zapojenia a popis jednotlivých ističov. Táto dokumentácia je nevyhnutná pre budúce prehliadky a prípadné úpravy.
6. Kusové skúšky a revízia: Hotový rozvádzač musí byť podrobený kusovým skúškam a následne odbornej prehliadke a skúške (revízii) kvalifikovaným revíznym technikom.

Nikdy nepodceňujte dôležitosť odborne vykonanej práce. Vaša bezpečnosť a bezpečnosť vašich blízkych sú na prvom mieste.

Špecifické aspekty elektroinštalácie v jednoizbovom byte

V jednoizbovom byte, kde sú obytné, spacie a pracovné funkcie často koncentrované v jednej miestnosti, je potrebné venovať osobitnú pozornosť usporiadaniu elektrických zásuviek a osvetlenia.

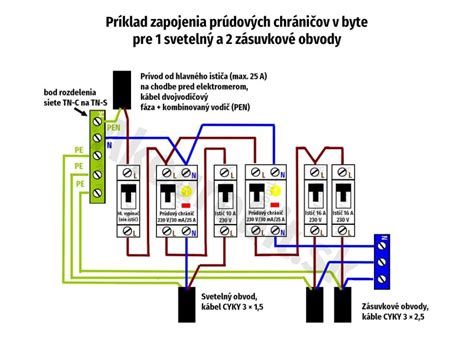

• Zásuvkové okruhy: Odporúča sa rozdeliť zásuvkové okruhy tak, aby nebol celý byt napojený na jeden istič. Napríklad, zásuvky v obývacej časti môžu byť na jednom okruhu, zatiaľ čo zásuvky v kuchynskej časti (ak je súčasťou) alebo v priestore určenom na prácu na inom. Pre zásuvkové okruhy sa zvyčajne používajú káble s prierezom 3x2,5 mm² a ističe s hodnotou 16 A. Na jeden istič je možné pripojiť maximálne 10 dvojzásuviek, čo znamená maximálne 20 elektrických spotrebičov.
• Svetelné okruhy: Pre osvetlenie sa štandardne používajú káble s prierezom 3x1,5 mm² a ističe s hodnotou 10 A. V moderných bytoch sa často stretávame s rôznymi typmi osvetlenia, vrátane bodových alebo LED svietidiel, ktoré môžu vyžadovať samostatné napájacie zdroje alebo transformátory.
• Napevno pripojené spotrebiče: Každý napevno pripojený spotrebič s výkonom nad 2 000 W (napr. sporák, varná doska, bojler, elektrický kotol) musí mať svoj samostatný okruh s vlastným káblom a ističom. Pre takéto spotrebiče je vhodnejšie použiť káble s lankovými vodičmi.
• Prúdové chrániče: Podľa platných noriem sú v bytových a domových elektroinštaláciách prúdové chrániče povinné. Zabezpečujú dodatočnú ochranu pred úrazom elektrickým prúdom.
• Zvodiče prepätia: Pre ochranu elektroinštalácie a citlivých elektronických zariadení pred prepätím (napr. spôsobeným úderom blesku) je vhodné doplniť rozvodnú skrinku o zvodiče prepätia.

Základné komponenty rozvodnej skrinky

V rozvodnej skrinke sa nachádza niekoľko kľúčových komponentov, ktoré zabezpečujú správnu funkciu a bezpečnosť elektroinštalácie:

• Istieče: Hlavnou funkciou ističov je ochrana elektrických obvodov pred preťažením a skratom. Slúžia aj ako manuálne vypínače, pomocou ktorých je možné daný okruh odpojiť od napätia. V jednoizbovom byte sa zvyčajne stretávame s jednofázovými ističmi.

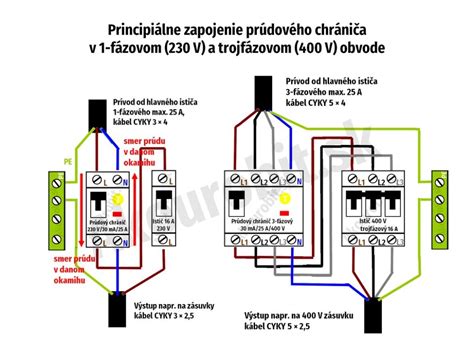

• Prúdové chrániče (RCD): Tieto zariadenia detegujú rozdiel prúdu medzi fázovým a nulovým vodičom. Ak je tento rozdiel nebezpečne veľký (čo naznačuje únik prúdu, napr. cez ľudské telo), prúdový chránič okamžite preruší napájanie.
• Hlavný vypínač: Slúži na celkové odpojenie elektrickej energie v byte.
• Svorkovnice a prepojovacie lišty: Umožňujú bezpečné a prehľadné prepojenie jednotlivých vodičov.
• DIN lišty: Štandardizované lišty, na ktoré sa upevňujú modulárne prístroje.
• Zvodiče prepätia: Zariadenia chrániace pred prepätím v sieti.

Pri výbere a inštalácii rozvodnej skrinky je dôležité myslieť aj na budúcnosť. Dostatočná rezerva v počte modulov umožní jednoduché rozšírenie elektroinštalácie bez nutnosti výmeny celej skrinky.

Materiály a konštrukčné vyhotovenie

Rozvodné skrinky sa vyrábajú z rôznych materiálov a v rôznych konštrukčných vyhotoveniach, aby vyhoveli špecifickým požiadavkám prostredia a inštalácie.

• Plastové rozvodné skrinky: Najčastejšie používané pre bytové rozvodnice. Sú ľahké, cenovo dostupné a dostatočne odolné pre bežné interiérové použitie. Môžu byť vyrobené z rôznych typov plastov, ako je polypropylén alebo ABS plast.
• Kovové rozvodné skrinky: Vyznačujú sa vyššou odolnosťou voči mechanickému poškodeniu, chemikáliám a niekedy aj ohňu. Používajú sa v priemyselných prevádzkach, verejných budovách alebo tam, kde sú kladené zvýšené nároky na bezpečnosť a odolnosť. Kovové skrinky môžu byť vybavené aj špeciálnymi povrchovými úpravami, ako je epoxidový náter, pre zvýšenú ochranu proti korózii a UV žiareniu.
• Odolnosť voči prostrediu (IP krytie): Okrem materiálu je dôležitý aj stupeň krytia IP (Ingress Protection), ktorý udáva odolnosť skrinky voči vniknutiu cudzích predmetov (prach) a vody. Pre interiérové použitie v suchých priestoroch postačuje IP40. V priestoroch s vyššou vlhkosťou (kúpeľne, technické miestnosti) je vhodné použiť skrinky s krytím IP55 (ochrana proti prachu a tryskajúcej vode) alebo dokonca IP65 (ochrana proti prachu a silnému prúdu vody).

Záver

Rozvodná skriňa v jednoizbovom byte je oveľa viac než len obyčajná krabica na ističe. Je to srdce elektroinštalácie, ktoré zabezpečuje bezpečný a spoľahlivý rozvod elektrickej energie. Správny výber umiestnenia, dostatočný počet modulov s rezervou a predovšetkým odborné zapojenie kvalifikovaným elektrikárom sú kľúčové pre vašu bezpečnosť a funkčnosť celého systému. Nezabúdajte, že investícia do kvalitnej elektroinštalácie je investíciou do vášho domova a bezpečnosti.
