Zapájanie vypínačov v byte, hoci sa na prvý pohľad môže zdať ako jednoduchá úloha, v skutočnosti skrýva v sebe komplexnosť, ktorá si vyžaduje pochopenie základných princípov elektroinštalácie a rôznych typov vypínačov. Tento článok vás prevedie od najzákladnejších konfigurácií až po pokročilé systémy ovládania osvetlenia, ktoré zvyšujú komfort a funkčnosť vášho bývania.
Základné princípy a bezpečnosť pri práci s elektroinštaláciou
Pred akýmkoľvek zásahom do elektroinštalácie je nevyhnutné dodržiavať prísne bezpečnostné opatrenia. Elektroinštalácia je vyhradeným technickým zariadením a akákoľvek práca na nej, vrátane zapájania vypínačov, zásuviek či svietidiel, by mala byť vykonávaná s maximálnou opatrnosťou a v súlade s platnými normami.
Prvým a najdôležitejším krokom je vypnutie príslušného ističa, ktorý napája daný svetelný okruh. Nikdy nepracujte pod napätím. Po vypnutí ističa je nevyhnutné overiť neprítomnosť napätia pomocou skúšačky. Táto jednoduchá kontrola môže zabrániť vážnym úrazom elektrickým prúdom.

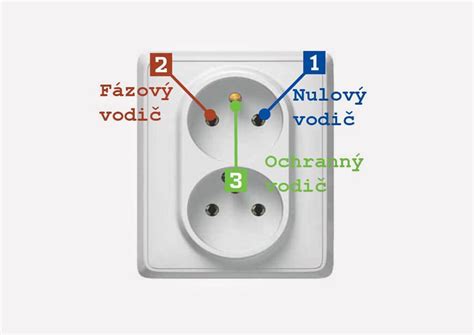

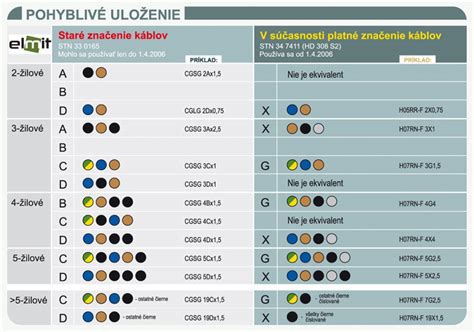

Pre svetelné rozvody sa najčastejšie používajú medené káble, ako napríklad CYKY, s tromi vodičmi a prierezom 1,5 mm². Tieto káble majú štandardné farebné označenie, ktoré je dôležité dodržiavať:
- Hnedá - fáza (L): Tento vodič je pod napätím a je to práve ten, ktorý vypínač pri vypnutí prerušuje.
- Modrá - neutrálny vodič (N): Nazývaný aj „nulák“, tento vodič vedie priamo do svietidla bez prerušenia vypínačom. N vodiče prívodu a vývodu na svietidlo môžu byť spojené pomocou svorkovnice, tzv. „venčeku“.
- Žltozelená - ochranný vodič (PE): Slúži na uzemnenie a vedie priamo do svietidla bez prerušenia vypínačom.
Je mimoriadne dôležité pamätať na to, že na modrý (N) a žltozelený (PE) vodič nikdy nesmiete privádzať napätie. Na tento účel slúži výhradne fázový vodič (L). V starších elektroinštaláciách typu TN-C, ktoré majú iba dva vodiče, sa stretávame s kombinovaným vodičom PEN.
Pri zapájaní je dôležité dbať na správne otočenie vypínača, aby sa zapínal stlačením klapky nahor.
Jednoduché ovládanie jedného svetla z jedného miesta: Jednopólový vypínač
Najzákladnejším typom vypínača je jednopólový vypínač, označovaný aj ako vypínač č. 1. Jeho zapojenie je relatívne jednoduché a používa sa na ovládanie jedného svetelného bodu z jedného miesta.
V tomto prípade prívodný kábel od 10 A ističa, najčastejšie CYKY-J 3 × 1,5 mm², privedený do inštalačnej krabice, kde sa pripája k vypínaču. Fázový (L) vodič je privedený k vypínaču a od vypínača sa vracia späť do krabice, odkiaľ pokračuje k svietidlu. Neutrálny (N) a ochranný (PE) vodič prechádzajú cez krabicu priamo k svietidlu bez prerušenia vypínačom.
Pri pripájaní vodičov k vypínaču je dôležité dbať na správne uchytenie. Väčšina vypínačov má skrutkové svorky. Vodič je potrebné odizolovať na dĺžku zodpovedajúcu priemeru skrutky a vložiť ho pod ňu z ľavej strany. Pri doťahovaní skrutky v smere hodinových ručičiek sa vodič pevne utiahne. Niektoré moderné vypínače využívajú tzv. pružinové svorky, ktoré nevyžadujú skrutkovač. Na ich uvoľnenie je potrebné stlačiť páčku, do otvoru vložiť odizolovaný vodič a potom páčku pustiť.
Po zapojení vypínača je potrebné ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek. Následne sa vykoná skúška funkčnosti.
Ovládanie svetla z dvoch miest: Striedavý (chodbový) vypínač
Pokročilejšou konfiguráciou je ovládanie jedného svetla z dvoch rôznych miest. Toto riešenie sa často využíva na chodbách, schodiskách či v dlhých miestnostiach, kde je praktické možnosť zapnúť svetlo na jednom konci a vypnúť ho na druhom. Pre tento účel sa používajú striedavé vypínače, známe aj ako chodbové alebo striedavé prepínače, označované ako vypínač č. 6.
Zapojenie striedavého vypínača si vyžaduje použitie dvoch takýchto vypínačov. Medzi dvoma striedavými vypínačmi sú zapojené dva prepojovacie vodiče. Prívodný fázový vodič (L) je privedený k prvému striedavému vypínaču. Z prvého vypínača vedú dva prepojovacie vodiče k druhému striedavému vypínaču. Z druhého striedavého vypínača potom vedie vodič k svietidlu. Neutrálny (N) a ochranný (PE) vodič sú pripojené priamo k svietidlu.
Princíp fungovania spočíva v tom, že každý vypínač má tri svorky: jednu vstupnú a dve výstupné. V závislosti od polohy páčky prepínača sú prepojovacie vodiče pripojené k rôznym výstupným svorkám. Týmto spôsobom sa mení cesta prúdu a umožňuje sa ovládanie svetla z oboch miest nezávisle od seba.

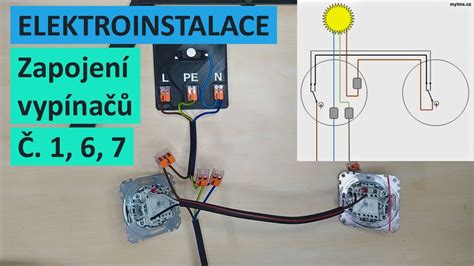

Zapojení vypínače 6
Ovládanie svetla z viacerých miest: Krížový vypínač
Ak potrebujeme ovládať jedno svetlo z viacerých ako dvoch miest (napríklad z troch, štyroch či viacerých miest), je nutné použiť tzv. krížový vypínač, označovaný ako vypínač č. 7. Krížový vypínač sa vždy používa v kombinácii so striedavými vypínačmi č. 6.
Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet krížových vypínačov č. 7. S každým pridaným krížovým vypínačom sa zvyšuje počet miest, odkiaľ je možné svetlo ovládať.
Zapojenie krížového vypínača je o niečo zložitejšie. Vypínač č. 7 má štyri svorky: dve vstupné a dve výstupné. Vnútorne funguje tak, že prepína pripojenie vstupných vodičov medzi sebou. Týmto spôsobom mení logiku obvodu a umožňuje ovládanie svetla z ďalšieho miesta.
Napríklad pre ovládanie z troch miest by sme použili schému: striedavý vypínač č. 6 - krížový vypínač č. 7 - striedavý vypínač č. 6. Pre ovládanie zo štyroch miest by to bolo: striedavý vypínač č. 6 - krížový vypínač č. 7 - krížový vypínač č. 7 - striedavý vypínač č. 6.
Využitie krížových vypínačov je najmä na rozsiahlejších schodiskách, dlhých chodbách alebo vo veľkých otvorených priestoroch, kde je potrebné flexibilné ovládanie osvetlenia.
Ovládanie dvoch svetiel z jedného miesta: Dvojitý (lustrový) vypínač
Ďalšou bežnou požiadavkou je možnosť ovládať dve rôzne svetlá z jedného miesta, alebo ovládať dve časti jedného svietidla (napríklad lustra). Na tento účel slúži dvojitý vypínač, známy aj ako lustrový alebo sériový vypínač, označovaný ako vypínač č. 5. Existujú aj dvojité verzie iných typov vypínačov, napríklad dvojitý striedavý vypínač (vypínač č. 5b).
Dvojitý vypínač č. 5 má dve páčky a umožňuje nezávislé ovládanie dvoch samostatných obvodov. Každá páčka ovládá jedno svetlo alebo jednu časť svietidla. Pri zapojení sa na jednu skupinu svoriek privádza prívodný kábel pre jedno svetlo a na druhú skupinu svoriek prívodný kábel pre druhé svetlo. Z vypínača potom vedú výstupy k jednotlivým svietidlám.
Napriek tomu, že sa označuje ako „sériový“, jeho zapojenie v kontexte ovládania dvoch svetiel nie je sériové v klasickom zmysle. Každé svetlo je pripojené samostatne. V prípade ovládania dvoch častí jedného lustra, napríklad hlavného osvetlenia a prídavných žiaroviek, sa obe časti pripájajú k samostatným výstupom vypínača.
Kombinované zapojenia: Príklady a možnosti
Možnosti kombinovania rôznych typov vypínačov sú takmer neobmedzené a umožňujú vytvoriť riešenia na mieru pre akúkoľvek požiadavku.
Ovládanie jedného svetla dvoma spôsobmi: V spojení s vypínačom č. 6 (striedavý) môžeme dosiahnuť ovládanie jedného svetla z jedného miesta, napríklad ľavou páčkou vypínača č. 5b (dvojitý striedavý vypínač), a pravou páčkou ovládanie druhého svetla. Toto je príklad, kde sa využíva jedna polovica dvojitého striedavého vypínača na ovládanie jedného svetla z dvoch miest, zatiaľ čo druhá polovica slúži na ovládanie iného svetla z jedného miesta.
Pokročilé ovládanie z viacerých miest: Ak chceme ovládať svietidlá z viac ako 3 miest, zapojenie sa stáva ešte komplikovanejším a vyžaduje si dôkladné pochopenie schém. Pre takéto situácie je však často praktickejšie zvážiť alternatívne riešenia, ako sú schodiskové automaty, pohybové senzory alebo bezdrôtové ovládacie systémy, ktoré minimalizujú potrebu zložitého káblového prepojenia.

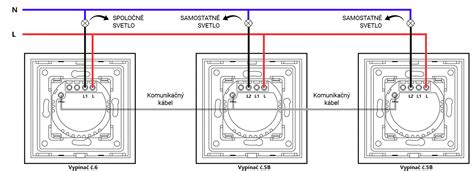

Kombinácia vypínačov č. 5b a č. 6: Vypínač č. 5b, nazývaný aj 6 + 6 alebo dvojitý striedavý prepínač, je v podstate dva striedavé vypínače v jednom tele. Jeho zapojenie je podobné ako pri dvoch samostatných striedavých vypínačoch. Môže ovládať dve rôzne svietidlá, ku každému sa natiahne samostatný prívod. Alebo môže ovládať dve časti jedného svietidla (napríklad lustra).
Vypínač č. 7 (krížový) sa používa na rozšírenie ovládania z viacerých miest. Jeho zapojenie v kombinácii s vypínačmi č. 6 umožňuje vytvoriť systémy ovládania svetla z troch, štyroch alebo viacerých miest.
Praktické aspekty inštalácie a materiály
Pri inštalácii vypínačov je dôležité zvážiť aj praktické aspekty. Vypínače sa štandardne dodávajú bez rámikov, ktoré je potrebné dokúpiť samostatne v požadovanej farbe a type. Vypínače je možné osadiť do viacnásobných rámikov, zvyčajne do 5-násobného, podľa ponuky výrobcov. Osová vzdialenosť medzi vypínačmi v rámci rámika je štandardných 71 mm, čo umožňuje použiť univerzálne spájacie inštalačné krabice.
Pre prepojenie vypínačov a káblov sa používajú tzv. „čokolády“ alebo svorkovnice. V niektorých prípadoch, najmä pri starších inštaláciách, sa nemuseli použiť káble, ale priamo izolované vodiče v rúrkach, čo je technicky stále prípustné.
Pri práci s káblami je dôležité nechať dostatočnú rezervu vodičov pri odizolovaní a v krabiciach. Táto rezerva môže byť užitočná v prípade poškodenia kontaktu alebo pri potrebe prepájania. Strihanie káblov by malo byť precízne, aby sa predišlo poškodeniu izolácie. Odizolovanie jednotlivých vodičov by malo byť vykonané len na nevyhnutnú dĺžku.
Pri hliníkových vodičoch, ktoré sa v súčasnosti už menej používajú pre ich krehkosť a tendenciu k „tečeniu“ pod tlakom, je potrebné postupovať mimoriadne opatrne. Tieto vodiče sa ľahko zlomia a pod tlakom svoriek sa môžu zdeformovať, čo vedie k zvýšenému prechodovému odporu, prehrievaniu a v krajnom prípade až k požiaru. Moderné systémy elektroinštalácie preferujú medené vodiče.
Pri zapájaní vypínačov do inštalačných krabíc je potrebné dbať na dostatočný priestor, najmä pri zložitejších zapojeniach s viacerými prepojeniami. V niektorých prípadoch môže byť potrebná hlbšia inštalačná krabica.
Dodržiavanie schém zapojenia je kľúčové pre správnu a bezpečnú funkciu celého systému osvetlenia. Ak si nie ste istí postupom, je vždy lepšie obrátiť sa na kvalifikovaného elektrikára.
