Využívanie slnečnej energie prostredníctvom solárnych kolektorov predstavuje jeden z najefektívnejších a najekologickejších spôsobov získavania tepla pre domácnosti, komerčné a obecné budovy. Ploché kolektory, ako jedna z hlavných technológií v oblasti solárneho ohrevu, spoľahlivo zachytávajú dopadajúcu slnečnú energiu a premieňajú ju na využiteľné teplo. Ich moderný dizajn a pokročilé technológie umožňujú dosiahnuť vysokú účinnosť a zároveň predstavujú estetický doplnok každej strechy.

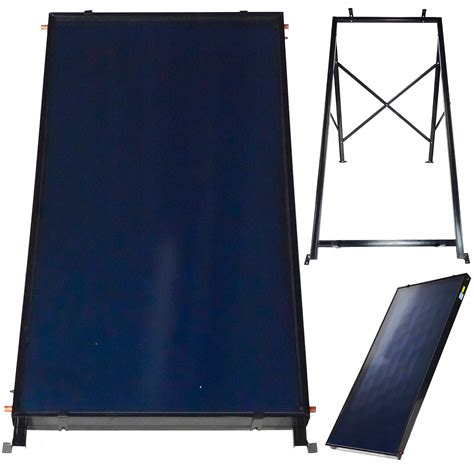

Konštrukcia a princíp fungovania plochých kolektorov
Ploché kolektory sú navrhnuté tak, aby maximalizovali absorpciu slnečného žiarenia. Ich konštrukcia pozostáva z niekoľkých kľúčových komponentov:
- Absorbér: Srdcom každého plochého kolektora je absorbér, ktorý je zvyčajne vo forme meandrujúcej rúrky. Cez túto rúrku prúdi solárna kvapalina (solárne médium). Vďaka špeciálnej povrchovej úprave dokáže absorbér zachytiť až 95% dopadajúcich slnečných lúčov.
- Kryt s krycím panelom: Celú konštrukciu chráni kryt s krycím panelom. V prípade kolektorov Viessmann tvorí rám po obvode zakrivený hliníkový rám, ktorý je štandardne natretý tmavomodrou farbou, ale môže byť prispôsobený a natretý farbou podľa RAL. Krycí panel je vyrobený zo špeciálneho, vysoko priehľadného skla, ktoré zabezpečuje maximálny prienik slnečnej energie.
- Tepelná izolácia a zadný panel: Ploché kolektory disponujú vysoko účinnou tepelnou izoláciou a zadným panelom odolným proti prerazeniu a korózii, čo minimalizuje tepelné straty a zvyšuje životnosť zariadenia.
Funkčný princíp je založený na jednoduchom fyzikálnom obvode: keď slnečné svetlo dopadá na povrch kolektora, ohrieva solárne médium cirkulujúce vo vnútri absorbéra. Toto ohriate médium potom odovzdáva teplo do zásobníka teplej úžitkovej vody (TÚV) alebo do zásobníka vykurovacieho systému.
Výhody plochých kolektorov a technológia ThermProtect
Ploché kolektory od renomovaných výrobcov, ako je Viessmann, ponúkajú rad výhod:
- Vysoká účinnosť: Moderné technológie absorbérov zaisťujú maximálne využitie slnečnej energie.
- Odolnosť voči poveternostným vplyvom: Materiály odolné voči korózii a UV žiareniu zaručujú dlhú životnosť.
- Flexibilita inštalácie: Možnosť horizontálnej aj vertikálnej montáže, ako aj inštalácia na šikmé strechy, ploché strechy alebo steny.
- Estetický vzhľad: Možnosť prispôsobenia rámu kolektora farbe budovy zvyšuje jeho vizuálnu integráciu.
Jednou z kľúčových inovácií je patentovaná technológia ThermProtect od spoločnosti Viessmann. Táto technológia rieši problém prehrievania kolektorov počas dní s vysokou slnečnou aktivitou, keď nie je možné všetku vyprodukovanú energiu okamžite využiť. V prípade, že solárny zásobník dosiahne maximálnu teplotu, ThermProtect zabráni ďalšej absorpcii energie. Deje sa tak zmenou kryštalickej štruktúry absorpčnej vrstvy, ktorá mnohonásobne zvýši rýchlosť vyžarovania tepla a zníži výkon kolektora. Tým sa výrazne zníži stagnačná teplota a predíde sa tvorbe pary. Po poklese teploty kolektora sa kryštalická štruktúra vráti do pôvodného stavu, čím sa obnoví plná funkčnosť. Táto zmena štruktúry povrchu je plne reverzibilná a môže sa opakovať donekonečna.
Solárne tepelné systémy a ich integrácia do strešných konštrukcií
Solárne tepelné systémy, vrátane plochých kolektorov, predstavujú výborný doplnok každého vykurovacieho systému. Ich inštalácia umožňuje využívať bezplatnú energiu zo slnka na ohrev teplej vody alebo ako podporu vykurovania, čím sa znižujú náklady na energiu a prispieva k ochrane životného prostredia.
Pred samotnou inštaláciou solárnych zariadení na strechu je nevyhnutné vypracovať podrobný výkres strechy. Tento výkres slúži ako základný stavebný plán a zahŕňa informácie o:
- Sklonoch a rozmeroch svahov: Presné geometrické údaje strechy.
- Smeroch prúdenia vody: Zobrazenie smeru, ktorým voda steká k prijímacím lievikom, čo je dôležité pre návrh odvodňovacieho systému.
- Tvare vrchnej krytiny a konštrukčnom type strechy: Identifikácia materiálov a spôsobu prevedenia strešnej konštrukcie.
- Rozložení strešnej krytiny: Grafické znázornenie umiestnenia plechov alebo pásov krytiny.
- Umiestnení vikierových okien, hrebeňov, rýn a údolí: Detailné zobrazenie všetkých strešných prvkov.
- Bodoch výstupu na strechu: Označenie miest určených na údržbu a opravy.
Tieto plány sú vypracované v súlade s príslušnými normami a sú nevyhnutné pre presný výpočet potrebného množstva materiálov (drevo na konštrukcie, izolácia, hydroizolácia, parozábrana, strešná krytina), ako aj pre minimalizáciu rizika chýb počas inštalácie.

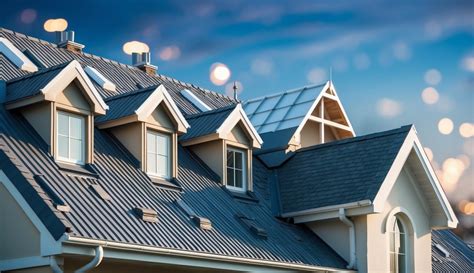

Typy striech a ich vplyv na inštaláciu solárnych systémov
Pri výbere vhodného typu strechy a jej konštrukcie je potrebné zohľadniť nielen estetické a funkčné požiadavky, ale aj možnosti inštalácie solárnych zariadení. Medzi bežné typy striech patria:
- Plochá strecha: Konštrukcia s malým sklonom, často využívaná na viacpodlažných budovách. Pre inštaláciu solárnych panelov na ploché strechy sú určené špeciálne konštrukcie so zdvihom o optimálnych 30-45°, ktoré zabezpečujú potrebný uhol dopadu slnečných lúčov.
- Šikmá strecha (sedlová, pultová, valbová, viacštítová): Na šikmých strechách je inštalácia solárnych kolektorov zvyčajne priamočiarejšia, ak uhol sklonu a orientácia strechy zodpovedajú optimálnym požiadavkám. Spôsob upevnenia kolektorov sa odvíja od poveternostných podmienok, druhu strešnej krytiny a miestnych podmienok.
Pri uvažovaní o inštalácii solárnych zariadení je dôležité myslieť na ich umiestnenie už v štádiu projektovania strechy. Nosnosť krovu musí byť dimenzovaná na dodatočné zaťaženie panelmi a konštrukciou. Zároveň je potrebné zabezpečiť prepojenie kolektorov s ostatnými technickými systémami budovy.
Umiestnenie a orientácia solárnych kolektorov
Optimálna orientácia solárnych kolektorov na Slovensku je na juh. Odchýlky do 30° od južného smeru majú len minimálny vplyv na účinnosť. Orientácia na východ alebo západ je tiež možná, avšak vyžaduje zväčšenie plochy kolektorov.
Uhol sklonu kolektorov by sa mal pohybovať v rozmedzí 20 - 60° (niektoré zdroje uvádzajú 15 - 70°). Pri štandardných šikmých strechách nie je problém zabezpečiť vhodný sklon. Pri plochých a pultových strechách sa na dosiahnutie optimálneho sklonu zvyknú využívať špeciálne držiaky.
Umiestnenie kolektorov v hornej polovici strechy sa osvedčilo z viacerých dôvodov. Prívodné rúrky sa často vedú pod hrebeňom strechy, čo zjednodušuje inštaláciu. V zimných mesiacoch je tiež výhodnejšie umiestnenie vyššie, pretože snehová pokrývka sa zosúva nadol a vyššie položené kolektory sa rýchlejšie dostanú spod snehu, čím sa predĺži doba ich prevádzky aj v zimnom období.
Je dôležité, aby strechu nezatieňovali blízke budovy ani stromy, čo by výrazne znížilo účinnosť systému.
Dôležité aspekty inštalácie a údržby
Inštalácia solárnych zariadení je odborná disciplína, ktorá si vyžaduje špecializované znalosti a skúsenosti. Nevhodná svojpomocná montáž môže viesť k poškodeniu zariadení, strešnej konštrukcie alebo k zníženiu účinnosti systému.
Po dôslednom nainštalovaní a upevnení solárnych kolektorov sa pospájajú potrubia a systém sa prepláchne nemrznúcou kvapalinou, aby sa odstránili nečistoty. Následne sa doplní nemrznúca zmes podľa pokynov výrobcu a systém sa odvzdušní.
Veľkú pozornosť treba venovať tesnosti všetkých prestupov cez strešnú rovinu. Dokonalé utesnenie zabráni zatekaniu zrážkových vôd do strešného plášťa. Solárne kolektory, panely a hliníková nosná konštrukcia musia byť napojené na bleskozvodový systém.
Pokiaľ inštalácia solárneho zariadenia zasiahne do nosných konštrukcií stavby, je potrebné stavebné povolenie. V prípade, že nedôjde k zásahu do nosných konštrukcií a výraznej zmene vzhľadu stavby, postačí ohlásenie stavby.
Návratnosť investície a ekologický prínos
Solárne tepelné systémy predstavujú dlhodobú investíciu, ktorá sa však vďaka bezplatnej energii zo slnka a štátnym dotáciám (ako napríklad program Zelená domácnostiam na Slovensku) stáva čoraz dostupnejšou a atraktívnejšou. Návratnosť investície sa zvyčajne pohybuje v rozmedzí 7 až 11 rokov, pričom pri využití dotácií sa môže skrátiť.
Paradoxne, pokiaľ sa domácnosť so solárnym systémom snaží o extrémne šetrenie teplej vody, návratnosť sa môže predĺžiť. Optimálne je, ak sa so solárnymi kolektormi počíta už pri projektovaní systému kúrenia a ohrevu teplej vody.
Okrem finančných úspor prinášajú solárne systémy aj významný ekologický prínos. Využívaním obnoviteľného zdroja energie sa znižuje emisia skleníkových plynov a závislosť od fosílnych palív, čím sa prispieva k ochrane životného prostredia.
