Vrtaná prípojka k existujúcemu odpadu: Komplexný sprievodca

V súčasnosti, pri modernizácii a rozširovaní infraštruktúry, sa často stretávame s potrebou pripojiť nové objekty alebo systémy k existujúcim odpadovým potrubiam. Toto sa týka nielen nových stavieb, ale aj rekonštrukcií či úprav starších budov. V kontexte odpadových systémov, najmä pri využívaní PVC (polyvinylchlorid) rúr, ktoré sú vďaka svojej ľahkej inštalácii, odolnosti a cenovej dostupnosti dominantným materiálom, je dôležité pochopiť špecifiká pripojenia k starším liatinovým potrubiam. Tento proces si vyžaduje správny postup a použitie vhodných materiálov na zabezpečenie tesného a dlhotrvajúceho spoja.

Príprava na inštaláciu: Nástroje a materiály

Pred akýmikoľvek prácami na pripájaní PVC k odpadovému systému je nevyhnutné mať pripravené správne náradie a materiály. Nesprávne náradie môže viesť k poškodeniu potrubia, čo si vyžiada dodatočné opravy.

Potrebné náradie:

• Špeciálne kladivo: Kladivo s dreveným alebo gumovým nadstavcom je kľúčové na jemné údery, ktoré nepoškodia krehký PVC materiál ani staršie liatinové spoje. Štandardné kovové kladivo môže spôsobiť praskliny alebo deformácie.
• Rezný nástroj: Na presné rezanie PVC rúr je vhodná píla na kov alebo uhlová brúska s vhodným kotúčom. Dôležité je dosiahnuť rovný rez bez otrepov.
• Nastaviteľné kľúče: Používajú sa pri práci so závitovými spojmi alebo prírubami.
• Ďalšie nástroje (v závislosti od metódy): V závislosti od zvolenej metódy spojenia môže byť potrebný zvárací stroj na plasty, rezačka závitov (pre kovové časti) alebo ručný lis.

Potrebné materiály:

• Plastové rúry a tvarovky: Pri spájaní toalety s hlavným stúpačkou sa zvyčajne používajú prvky s priemerom 110 mm. Pre menej zaťažené odtoky, ako sú tie z umývadla alebo vane, sú vhodnejšie plastové rúry s priemerom 50 mm.
• Tesnenia, adaptéry a spojky: Tieto komponenty sú nevyhnutné na vytvorenie tesných spojov medzi rúrami rôznych priemerov alebo materiálov.
• Tesniace materiály: Silikónové zmesi, špeciálne lepidlá na PVC alebo tesniace pásky sa používajú na zabezpečenie dodatočnej tesnosti spojov.

Pred odchodom do obchodu je dôležité zostaviť si podrobný nákupný zoznam na základe pracovného plánu, aby sa zabezpečilo, že máte všetko potrebné a vyhnete sa zbytočným prerušeniam práce.

Dôkladná príprava pred inštaláciou

Dôkladná príprava je základom úspešnej inštalácie. Pred samotným pripájaním kanalizačného potrubia je potrebné vykonať niekoľko kľúčových krokov:

• Overenie materiálov a nástrojov: Skontrolujte, či máte zakúpené všetky potrebné nástroje a materiály podľa nákupného zoznamu.
• Označenie a plánovanie: Určte presné umiestnenie budúcich komunikácií. Pripravte pracovný priestor a nakreslite podrobnú schému kladenia potrubí. Tento krok je obzvlášť dôležitý pri vytváraní nového systému alebo rozsiahlych úpravách.
• Príprava rúr: Po konzultácii s plánom rozmiestnenia jednotlivých prvkov kanalizácie označte a začnite s rezaním materiálu. Je dôležité, aby rez bol rovný a presný.
• Čistenie a odhrotovanie: Po narezaní rúr je nevyhnutné očistiť ich rezy od otrepov, ktoré by mohli brániť správnemu usadeniu alebo spôsobiť problémy pri prietoku. Odstráňte tiež akékoľvek nečistoty a mastné škvrny z povrchov, ktoré budú spájané.
• Príprava kovových prvkov: Ak je potrebné pripojiť kovové výrobky (napríklad staré liatinové potrubia), uistite sa, že sú pripravené na spojenie, či už s vnútorným alebo vonkajším závitom.
• Inštalácia inšpekčných poklopov: Pri inštalácii plastových stokových systémov je dôležité naplánovať a nainštalovať inšpekčné poklopy. Zanedbanie tohto pravidla môže výrazne skomplikovať budúce opravy a údržbu.
• Výkres systému: Pred spojením jednotlivých častí kanalizácie je kľúčové vytvoriť presný výkres budúceho systému. Tento výkres poslúži ako referencia počas inštalácie a pri prípadných budúcich prácach.

Metódy spojenia PVC rúr

Existuje niekoľko overených metód na efektívne a spoľahlivé spojenie PVC kanalizačných rúr, pričom výber závisí od konkrétnej situácie, materiálu spájaných prvkov a požadovanej úrovne spoľahlivosti.

1. Spojenie do zvonu (hriadeľové spojenie)

Táto metóda je považovaná za najjednoduchšiu a najpopulárnejšiu, najmä pre systémy s rovnými rúrami.

Postup:

• Čistenie: Koniec potrubia (hriadeľ) a zvon (objímka) je potrebné dôkladne očistiť od nečistôt a prachu.
• Kontrola tesnenia: Uistite sa, že je na svojom mieste gumové tesniaci krúžok, ktorý zaisťuje tesnosť spoja. Tento krúžok je kľúčový pre funkčnosť celého systému.
• Sušenie: Všetky spájané povrchy by mali byť suché. Na urýchlenie procesu je možné použiť stavebný sušič vlasov.
• Mazanie a vloženie: Koniec potrubia, ktorý sa vkladá do objímky, sa zvyčajne namaže špeciálnou silikónovou zmesou alebo klzným prostriedkom. Následne sa potrubie s miernym tlakom zasunie do objímky. Je dôležité zasunúť ho dostatočne hlboko, aby sa tesniaci krúžok správne usadil. Hriadeľ rúry by mal byť vždy nasmerovaný proti smeru toku odpadovej vody. Pri tomto type spojenia nie je potrebné ďalšie utesňovanie, pokiaľ sú tesniace krúžky v dobrom stave a správne osadené.

2. Lepenie PVC rúr

Pri spájaní tohto typu materiálu sa často využíva metóda lepenia pomocou špeciálnych PVC lepidiel. Táto metóda vytvára pevný a chemicky odolný spoj.

Postup:

• Príprava povrchov: Lepené povrchy (koniec rúry a vnútorná časť objímky) musia byť dôkladne očistené a odmastené. Použitie technického liehu alebo špeciálneho čističa na PVC je odporúčané.
• Nanesenie lepidla: Na obidva povrchy sa nanesie tenká, rovnomerná vrstva špeciálneho PVC lepidla.
• Spojenie: Rúry sa do seba pevne vložia a mierne pootočia (asi o štvrť otáčky), aby sa lepidlo rovnomerne rozprestrelo. Spoj sa drží po dobu 1 minúty, aby lepidlo stihlo začať tuhnúť.
• Dodatočné utesnenie (voliteľné): Na zvýšenie tesnosti spoja, najmä pri vyšších tlakoch, je možné naniesť ďalšiu vrstvu lepidla po obvode spoja.

Dôležité upozornenia:

• Čas spojenia by nemal presiahnuť 1-2 minúty po nanesení lepidla, pretože špeciálne zloženie lepidla začína rýchlo strácať svoje vlastnosti na vzduchu.
• Po spojení by malo byť viditeľné malé množstvo vytlačeného lepidla po obvode spoja, čo signalizuje dostatočné nanesenie a správne spojenie.
• Doba schnutia pred vystavením tlaku vody je minimálne 24 hodín. PVC tvarovky sú vhodné pre prevádzkové teploty do 60°C.

3. Prírubový spôsob inštalácie

Táto metóda sa odporúča pri pripájaní plastových potrubí k existujúcim liatinovým systémom alebo tam, kde je potrebné zabezpečiť vysokú pevnosť spoja.

Postup:

• Príprava potrubia: Potrubie, ktoré sa bude pripájať, sa v oblasti spoja prereže. Sraženie hrán nie je vždy nutné, ale rez musí byť rovný.
• Nasadenie príruby: Na koniec prvku sa nasadí voľná prírubová spojka.
• Osadenie tesnenia: Gumové tesnenie sa umiestni tak, aby vyčnievalo z okraja potrubia približne o 10 cm.
• Spojenie s protiprírubou: Na tesnenie sa nasadí protiprírubou a obe príruby sa spoja pomocou skrutiek vhodného priemeru.
• Dotiahnutie: Skrutky sa dotiahnu opatrne, ale s dostatočnou silou na zabezpečenie pevného a tesného spoja. Nadmerné utiahnutie môže poškodiť tesnenie alebo potrubie.
• Použitie s liatinou: Pri pripájaní k liatinovému potrubiu sa často používajú špeciálne liatinové spojovacie prvky vybavené gumovým tesnením, ktoré zjednodušujú proces a zabezpečujú kompatibilitu.

4. Zváranie za studena (chemické zváranie)

Metóda zvárania za studena používa špeciálne chemické roztoky, ktoré rozpúšťajú povrchy spájaných PVC častí. Po spojení sa tieto povrchy opäť spoja a vytvoria monolitický celok.

Postup:

• Príprava: Povrchy rúr musia byť dokonale čisté a odmastené.
• Aplikácia roztoku: Na spájané povrchy sa nanesie špeciálne zloženie, ktoré rozpúšťa PVC.
• Spojenie: Rúry sa okamžite spoja a držia po dobu uvedenú v návode výrobcu (zvyčajne 1-2 minúty).
• Podmienky: Pri tomto type spojenia je dôležité brať do úvahy teplotu a vlhkosť vzduchu. Práce sa odporúčajú vykonávať pri teplote 5 až 35 stupňov Celzia.

Výhody a nevýhody: Táto metóda vytvára extrémne pevné a tesné spoje. Nevýhodou môže byť potreba presného dodržania pracovnej technológie a špecifických podmienok.

5. Zváranie horúcim vzduchom

Pri tejto metóde sa konce PVC rúr zahrievajú špeciálnym zariadením na určitú teplotu, pri ktorej začnú mäknúť a topiť sa. Následne sa spoja pod tlakom a po vychladnutí vytvoria monolitický, vysoko tesný systém.

• Potrebné vybavenie: Vyžaduje si špecializované zváracie zariadenie.
• Výhody: Zvárané spoje sú mimoriadne pevné a tesné, tvoria jeden celok s potrubím.
• Nevýhody: Nevýhodou je potreba investovať do drahého zariadenia alebo zabezpečiť si jeho prenájom. Vyžaduje si tiež zručnosť a skúsenosti.

6. Použitie tvaroviek

Plastové kanalizačné rúry sa dajú efektívne spojiť pomocou špeciálnych tvaroviek, ktoré sú navrhnuté na rôzne účely.

• Typy tvaroviek:
  • Priame tvarovky: Používajú sa na predĺženie potrubia.
  • Kolienka (lakte): Na zmenu smeru potrubia.
  • Trojuholníkové tvarovky (T-kusy): Na vetvenie systému, teda pripojenie ďalšej vetvy.
  • Prechodky: Na spojenie rúr rôznych priemerov.
  • Zátky: Na uzavretie konca potrubia.
• Použitie: Táto metóda je obzvlášť užitočná pri inštalácii alebo oprave menších priemerov potrubí, vrátane zvlnených výrobkov. Spojenie pomocou tvaroviek s integrovanými O-krúžkami nevyžaduje špeciálne školenie a je relatívne jednoduché na realizáciu.

Spájanie potrubí rôznych priemerov

Pri budovaní alebo oprave kanalizačných systémov často nastáva potreba spojiť rúry s rozdielnymi priemermi. Na tento účel slúžia špeciálne adaptéry a prechodky.

• Typy adaptérov:
  • Koncentrické adaptéry: Používajú sa pre vertikálne umiestnené komunikácie, kde sa stredy oboch potrubí zhodujú.
  • Excentrické adaptéry: Používajú sa v horizontálnych konštrukciách, kde je potrebné vyrovnať rozdiel v osiach potrubí.
• Materiálové prevedenie: Adaptéry môžu byť vyrobené z rôznych materiálov, vrátane polypropylénu, ocele, liatiny, polyetylénu a mosadze, v závislosti od aplikácie a materiálu spájaných potrubí.
• Spôsoby inštalácie adaptérov:
  • Kompresné adaptéry: Vyžadujú spájkovanie alebo lisovanie na vytvorenie spoľahlivého a tesného spojenia.
  • Závitové adaptéry: Tieto prvky sa jednoducho naskrutkujú na rúry s príslušným závitom.
  • Lisovacie tvarovky: Sú určené na vytváranie jednodielnych potrubných zostáv, ktoré sú mimoriadne pevné a tesné.

Gumové manžety a prechody

Na spojenie potrubí z rôznych materiálov, ako je napríklad liatina a PVC, sa často používajú špeciálne gumové manžety. Tieto manžety zabezpečujú vonkajší aj vnútorný prechod.

• Vnútorný prechod: Manžeta sa vloží do hrdla liatinovej rúry, čo umožňuje následné pripojenie polymérovej časti kanalizačného systému. Tieto spoje nevyžadujú dodatočné utesňovanie.
• Vonkajší prechod: Pri tomto type spojenia sa potrubia spájajú bez nutnosti spájania goliera, čo je užitočné v situáciách, kde nie je možné použiť štandardné hrdlové spojenie.

Pripojenie "škrupina k škrupine"

Táto metóda umožňuje kombinovať horné časti rúr rôznych priemerov, čím sa vytvára plynulý prechod v rámci kanalizačného systému.

Vlastnosti rôznych metód spojenia

Každá metóda spojenia má svoje špecifické výhody a nevýhody, ktoré ju predurčujú pre konkrétne aplikácie.

• Zváranie: Hoci je to najspoľahlivejší spôsob vytvárania pevných a tesných spojov, vyžaduje si špecializované zručnosti, vybavenie a skúsenosti. Je to náročnejšia metóda, ale výsledkom je monolitický systém s vysokou odolnosťou.
• Lepiace spojenie: Táto metóda je účinná a rýchla, avšak jej odolnosť závisí od presného dodržania pracovnej technológie, najmä pri čistení a odmastenení povrchov pred aplikáciou lepidla.
• Kovanie (použitie tvaroviek s O-krúžkami): Je to relatívne jednoduchá metóda, ktorá nevyžaduje špeciálne školenie a je vhodná pre samoinštaláciu. Spoje sú spoľahlivé vďaka tesniacim O-krúžkom.

Špecifické aspekty kanalizačných systémov z PVC

Plastové potrubia, najmä tie vyrobené z tvrdého polyvinylchloridu (PVC-U) alebo polypropylénu (PP), sa stali štandardom v modernej domovej kanalizácii. Ich výhody, ako je nízka hmotnosť, odolnosť voči korózii a jednoduchá manipulácia, ich robia ideálnymi pre systémy, ktoré sa skladajú zo zberných potrubí a podzemných častí pripojených na verejnú kanalizačnú sieť.

V rodinných domoch sa bežne používajú rúry s priemerom DN 110, DN 125 a DN 160. Dĺžky týchto potrubí sa pohybujú od 500 mm až po 3 000 mm, prípadne aj 5 000 mm.

Dôležité zásady pri inštalácii:

• Spád potrubia: Pre zabezpečenie správneho odtoku odpadovej vody je nevyhnutné dodržať dostatočný spád potrubia, zvyčajne 1 až 2 cm na meter dĺžky.
• Vyhýbanie sa ostrým uhlom: Aby sa minimalizovalo riziko upchávania, je potrebné sa čo najviac vyhýbať kolenám s uhlom 90°. Namiesto nich sa odporúča používať oblúky s väčším polomerom.
• Čistiace kusy: Na zabezpečenie prístupu pre údržbu a čistenie je potrebné naplánovať dostatočný počet čistiacich kusov - rúr s revíznym otvorom na vrchnej strane.
• Hluk: Pri príliš nízkom priereze potrubia môže dochádzať k obťažujúcemu hluku. Správna dimenzia potrubia pomáha predchádzať tomuto problému a tiež zabraňuje vzniku podtlaku, ktorý by mohol vysať vodu zo sifónov, čo sa prejavuje kloktaním.

Výhody plastových rúr pre samoinštaláciu

Jednou z najväčších výhod plastových rúr je možnosť ich relatívne ľahkej výmeny svojpomocne. Dajú sa jednoducho prirezať pílkou s jemnými zubami (napríklad pílou na kov alebo elektrickou chvostovou pílou) a spojiť s existujúcim potrubím pomocou vhodných tvaroviek alebo adaptérov. Tým sa aj tesné pripojenie k rúram z iných materiálov stáva zvládnuteľným.

Pri výmene poškodenej časti potrubia je postup nasledovný: najskôr sa poškodená časť odreže, pričom sa ponechá kúsok "tela" rúry na oboch stranách. Následne sa vyhotoví zodpovedajúca nová časť. Prefabrikované konce rúr sú zvyčajne skosené, aby sa ľahšie vsúvali do objímok. Ak nie sú, je možné ich sami zošikmiť pomocou jemného pilníka. Pre istotu sa odporúča zľahka zošikmiť aj vnútorné hrany reznej plochy, aby sa zabránilo zachytávaniu nečistôt a minimalizovalo vírenie.

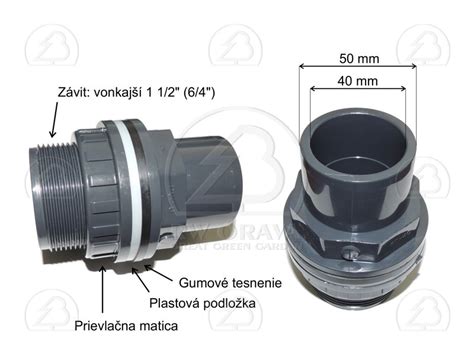

Špecifický príklad: PVC tvarovka s prechodkou a vonkajším závitom

Špecifickým príkladom praktického riešenia pre pripojenie rôznych komponentov je PVC tvarovka - prechodka s vonkajším závitom. Táto konkrétna prechodka, napríklad s rozmermi 32-25 mm a 3/4" vonkajším závitom, umožňuje spoľahlivé prepojenie PVC rúr rôznych priemerov s komponentmi, ktoré majú závitové pripojenie.

Tieto produkty sú typicky vyrobené z kvalitného nezmäkčeného PVC-U materiálu, ktorý zaručuje vysokú odolnosť voči chemikáliám, mechanickému poškodeniu a dlhú životnosť. Prechodka je testovaná na tlak až 16 bar pri teplote 20°C, čo potvrdzuje jej spoľahlivosť v náročných prevádzkových podmienkach. PVC tvarovky sú vhodné pre teploty do 60°C. Pri inštalácii je dôležité dodržať pokyny výrobcu týkajúce sa lepenia a doby schnutia pred uvedením do prevádzky pod tlakom. Po správnom spojení by malo byť viditeľné malé množstvo vytlačeného lepidla po obvode spoja, čo je znakom úspešného a tesného spojenia.
