Pred uvedením vodovodného potrubia, ktorým sa bude privádzať pitná voda do budovy, do prevádzky treba vykonať vhodnú tlakovú skúšku a potrubie vydezinfikovať. Tlaková skúška vodovodných potrubí patrí medzi dokončovacie technologické procesy pri výstavbe vodovodných potrubí. Po uložení a zmontovaní musí byť každé vodovodné potrubie odskúšané tlakovou skúškou podľa STN EN 805. Skúšky potrubí s podtlakovým režimom (násosiek) a skúšky po opravách a prepojeniach nových potrubí na existujúce potrubie sa v SR vykonávajú podľa STN 75 5911. Každé potrubie, ktorým bude prechádzať voda, treba pred uvedením do prevádzky podrobiť tlakovej skúške, bez rozdielu, či ide o existujúce potrubie po rekonštrukcii podľa normy STN 75 5911, alebo nové vodovodné potrubie v zmysle normy STN EN 805. Tlaková skúška vodovodného potrubia pomáha overiť stav potrubia a odhaliť netesnosti. Patrí medzi dokončovacie technologické práce, to znamená, že sa týka nových potrubných sietí, prípadne potrubí po obnove.
Prečo sú tlakové skúšky nevyhnutné?
Tlaková skúška je technický test, ktorý sa vykonáva primárne na nových alebo opravovaných potrubiach. Jej hlavným účelom je overenie pevnosti a tesnosti zariadenia a jeho častí. Toto overenie je kľúčové z viacerých dôvodov:
- Zistenie netesností: Aj malé poškodenie môže viesť k väčšej poruche, škode na majetku a v niektorých prípadoch dokonca k ohrozeniu zdravia. Tlaková skúška dokáže odhaliť aj mikroskopické netesnosti, ktoré by inak zostali nepovšimnuté.
- Overenie odolnosti: Skúška preveruje, či potrubie odolá vnútornému pretlaku, ktorý bude vystavené počas bežnej prevádzky. Tým sa zabezpečí jeho spoľahlivosť a dlhá životnosť.
- Splnenie legislatívnych požiadaviek: Tlakové skúšky sú často legislatívnou požiadavkou a ich absolvovanie je nevyhnutné pre získanie kolaudačného povolenia alebo pre pripojenie na verejnú vodovodnú sieť. O prehliadke a tlakovej skúške vodovodného rozvodu sa spracuje zápis v súlade s platnými predpismi. Po ich absolvovaní vám náš revízny technik vystaví doklad, teda revíznu správu o vykonaní tlakovej skúšky podľa platnej vyhlášky.
V prípade, že vlastníte, prevádzkujete či využívate akékoľvek tlakové zariadenie (skladovacie nádrže, parné kotly, tlakové nádoby, plynové ohrievače…), je potrebné dbať na vykonávanie pravidelných tlakových skúšok. Naša Slovenská revízna a servisná spoločnosť realizuje tlakové skúšky vykurovacích zariadení a taktiež tlakové skúšky vodovodného a kanalizačného potrubia. Tlakové skúšky preveria tesnosť a odolnosť všetkých použitých materiálov aj prvkov tlakového zariadenia.
Predbežná príprava na tlakovú skúšku
Pred vykonaním samotnej tlakovej skúšky je nevyhnutné vykonať dôkladnú kontrolu celkového stavu potrubia. Táto kontrola zahŕňa:
- Čistota vnútra potrubia: Vnútro potrubia musí byť bez nečistôt, zvyškov stavebného materiálu či iných cudzích telies, ktoré by mohli skresliť výsledky skúšky alebo poškodiť potrubie. Pred vykonaním tlakovej skúšky je potrebné potrubie prepláchnuť zdravotne nezávadnou vodou a súčasne odkaliť na najnižšom mieste.
- Kontrola spojov: Všetky spoje musia byť pevne a správne zmontované, bez známok poškodenia alebo netesností.
- Stabilita potrubia: Je potrebné sa presvedčiť o stabilite uloženého potrubia, najmä v miestach uloženia a kotvenia. Všetky dočasné opory alebo zakotvenia koncov skúšobného úseku sa nesmú odstrániť až do odstránenia tlaku v potrubí. Všetci pracovníci musia byť dopredu informovaní o veľkosti zaťaženia pomocných tvaroviek a podpier a o následkoch v prípade ich porušenia.
- Priechodnosť potrubia: Odporúča sa vykonať kontrolu priechodnosti potrubia, aby sa zabezpečilo, že nedochádza k žiadnym upchatiam.
Pred vykonaním tlakovej skúšky sa musí skontrolovať, či je skúšobné zariadenie kalibrované a správne namontované na potrubie.
Fázy tlakovej skúšky
Tlaková skúška sa skladá z niekoľkých kľúčových fáz, ktoré zabezpečujú komplexné overenie kvality potrubia:
1. Predbežná skúška (stabilizačná skúška)
Predbežná skúška je určená na stabilizovanie skúšaného úseku potrubia. Jej cieľom je umožniť väčšinu časovo závislých pohybov, dosiahnuť primerané nasýtenie vodou pri použití nasiakavých materiálov a umožniť zväčšenie objemu pružných rúr vplyvom tlaku pred hlavnou skúškou. Čas trvania predbežnej skúšky stanovuje projektant v závislosti od materiálu. Ak sa ukážu neprípustné zmeny polohy akejkoľvek časti potrubia alebo netesnosti, musí sa tlak odstrániť a chyby opraviť.
2. Skúška poklesu tlaku
Skúška poklesu tlaku umožňuje posúdiť zostatkový objem vzduchu v potrubí. Vzduch v skúšobnom úseku sa prejaví v nepresnom údaji, ktorý by mal indikovať zrejmú netesnosť alebo by v niektorých prípadoch mohol maskovať malú netesnosť. Prítomnosť vzduchu znižuje presnosť skúšania úbytku tlaku a vody. V rámci tejto skúšky sa tlak v potrubí zvýši na skúšobný tlak, pričom sa dbá na úplné odvzdušnenie skúšobného zariadenia. Z potrubia sa vypustí merateľný objem vody ΔV a zmeria sa z toho vyplývajúci pokles tlaku Δp. Objem vypustenej vody ΔV sa porovná s prípustnou stratou vody ΔVmax zodpovedajúcou nameranému poklesu tlaku Δp. Čas trvania skúšky poklesu tlaku je jedna hodina alebo dlhší, ak stanoví projektant.
3. Hlavná tlaková skúška
Hlavná tlaková skúška sa nesmie začať, kým predbežná skúška a stanovená skúška poklesu tlaku nie sú úplne dokončené, pokiaľ ich stanovil projektant. Použiť sa môžu dve rovnocenné metódy merania úbytku vody:
- Metóda úbytku vody (meranie vypusteného objemu): Pri tejto metóde sa tlak rovnomerne zvyšuje až do dosiahnutia skúšobného tlaku systému (STP), ktorý sa udržiava čerpaním, ak je to potrebné, počas najmenej jednej hodiny. Po uplynutí skúšobného času sa zmeria zníženie tlaku, potom sa čerpaním obnoví STP a odmeria množstvo vypustenej vody až do opätovného zníženia tlaku na úroveň dosiahnutú na konci skúšky.
- Metóda merania načerpaného objemu: Pri tejto metóde sa tlak rovnomerne zvyšuje až do dosiahnutia skúšobného tlaku systému (STP), ktorý sa udržiava počas trvania skúšky najmenej jednu hodinu alebo dlhšie, ak to stanoví projektant. Počas tohto skúšobného času sa vhodným zariadením meria a zaznamenáva dočerpané množstvo vody potrebné na udržiavanie STP.
Špecifické požiadavky a normy
Normy a predpisy definujú presné postupy a kritériá pre tlakové skúšky:
- STN EN 805: Táto norma sa vzťahuje na tlakové skúšky vodovodných potrubí, ktoré sa používajú na privádzanie pitnej vody.
- STN 75 5911: Táto norma upravuje skúšky potrubí s podtlakovým režimom (násosiek) a skúšky po opravách a prepojeniach nových potrubí na existujúce potrubie v Slovenskej republike.
- Skúšobný tlak: Tlak v potrubí sa zvýši na skúšobný tlak. Pre rúry z vláknocementu a betónové rúry bez oceľového plášťa je prípustný pokles tlaku 40 kPa. Na rúry s viskózno-elastickým správaním (polyetylénové rúry), ktorých vodotesnosť sa nemôže počas tejto skúšky v primeranom čase overiť, sa alternatívne musí overiť osobitne.
- Alternatívna skúšobná metóda: Táto metóda je založená na skutočnosti, že v rámci hlavnej tlakovej skúšky sa dostatočne nezohľadňuje charakteristické tesnenie. V tomto prípade sa - iba na kontrolu konštrukčnej celistvosti - STP počas stanoveného času obnovuje v pravidelných intervaloch a úbytok tlaku musí vykazovať klesajúcu tendenciu.
Úsekove a celkové tlakové skúšky
V závislosti od rozsahu a charakteru vodovodného systému sa vykonávajú rôzne typy tlakových skúšok:
- Úseková tlaková skúška: Dĺžka skúšaného úseku pri úsekovej tlakovej skúške závisí od miestnych a výškových pomerov a skúšaného potrubného materiálu. Pri priemeroch do DN 150 mm na rozvodnej sieti je maximálna dĺžka väčšinou 500 m a v ostatných prípadoch 1 000 m. Počas prípravy a priebehu úsekovej tlakovej skúšky musia byť povrch potrubia a spoje viditeľné. Ak je zo statických dôvodov potrebný čiastkový obsyp potrubia, spoje musia zostať voľné. Ak konštrukčný návrh blokov vyžaduje zabetónovanie niektorých spojov, musí sa spoj zabetónovať podľa návrhu. Zvyšovanie pretlaku má byť postupné a zodpovedajúce materiálu potrubia. Potrubie z hľadiska pevnosti a vodotesnosti vyhovuje skúške, ak pokles skúšobného pretlaku za posledných 15 minút nie je väčší ako 0,02 MPa.
- Celková tlaková skúška: Počas prípravy a priebehu celkovej tlakovej skúšky musí byť potrubie stabilizovane zasypané okrem všetkých prepojení a zariadení, ktoré neboli skúšané úsekovou tlakovou skúškou. Tie musia byť viditeľné, nezasypané a skontrolovateľné. Podzemná voda sa musí z výkopu odvádzať. Počas prípravy na celkovú tlakovú skúšku sa musia namontovať všetky uzávery, hydranty, vzdušníky, kalozvody a iné armatúry, tvarovky spájajúce potrubia a zabezpečenie proti vybočeniu. Trvanie celkovej tlakovej skúšky je 8 hodín. V prevádzkovom celku sa zvýši pretlak na hodnotu najvyššieho dovoleného pretlaku a kontroluje sa jeho pokles. Potrubie z hľadiska pevnosti a vodotesnosti vyhovuje skúške, ak po 8 hodinách nepoklesne pretlak pod hodnotu 0,9 ppmax. V najvyššom mieste potrubia musí byť pretlak aspoň 0,2 MPa.
Vodovodný privádzač skúšaný po úsekoch sa musí vyskúšať ako celok. Táto skúška sa nazýva kontrolnou alebo prevádzkovou skúškou.
Dezinfekcia vodovodného potrubia

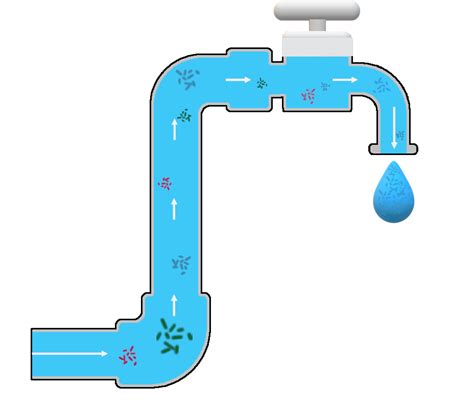

Po úspešnom absolvovaní tlakovej skúšky je nevyhnutné vykonať dezinfekciu vodovodného potrubia. Vodovodné potrubia sa majú pri tlakovej skúške po prvýkrát vydezinfikovať chlórom v koncentrácii minimálne 50 mg Cl/l vody. Podľa stupňa znečistenia sa môže objem chlóru zvýšiť až na množstvo 150 mg/l vody. Dezinfekcia zabezpečí, že potrubie bude bezpečné pre privádzanie pitnej vody.
Vykonanie hydrotestu potrubia: Najlepšie postupy a požiadavky
Čo ak tlak klesne v zabehnutom potrubí?
Pokiaľ ste si všimli pokles tlaku vody vo vašom dome alebo byte, môže ísť o únik vody, problém s potrubím, prípadne iný skrytý problém vo vodovodnej sieti. Zbystriť pozornosť by ste pritom mali predovšetkým v prípade, že sa pokles tlaku týka viac ako jedného vodovodného kohútika. Pokles tlaku vody je len jedným z možných prejavov poruchy na potrubí, prípadne úniku vody. Niekedy sa dokonca neprejaví vôbec, až pokiaľ vám nepríde nehorázne vysoký účet za vodu. Neriešený únik vody dokáže časom spôsobiť nemalé škody na vašom majetku, vašej peňaženke a predstavuje aj potenciálne zdravotné riziko. V takýchto prípadoch je potrebné kontaktovať špecialistov na lokalizáciu únikov vody, ktorí pomocou špičkovej techniky dokážu nájsť aj ten najmenší únik bez nadmerných výkopových a búracích prác. Tlaková skúška nie je štandardne určená pre prípady podozrenia na poruchu či únik vody v už prevádzkovanom potrubí.
Vodovodná prípojka: Dôležitý prvok systému
Vodovodná prípojka je spojovacie potrubie primárnej a sekundárnej vodovodnej siete a vodomer na určenie množstva dodanej vody. Je to časť potrubia od verejného vodovodu až tesne za vodomer, alebo pred hlavný domový uzáver (ak nie je osadený vodomer). Každá nehnuteľnosť by mala mať len jednu prípojku.
- Umiestnenie a hĺbka: Minimálna hĺbka vodovodnej prípojky pod upraveným povrchom by mala byť 1,2 - 1,6 m (podľa teplotnej oblasti) a maximálne 2 metre. Trasa prípojky má byť priamočiara so spádom minimálne 0,3 % k verejnému vodovodu. Pri štandardnom pripojení musia mať otvory v stenách a základoch minimálny priemer 10 cm.
- Realizácia: Pred pripojením na verejný vodovod je potrebné získať súhlasy a povolenia, uzatvoriť zmluvu o pripojení a dodávke vody. Na realizáciu prípojky pre zákazníka sa spracuje ponukový rozpočet. Stavebník je povinný zabezpečiť si v súlade so Stavebným zákonom rozhodnutie o umiestnení stavby a postupovať v súlade s ním a technickými požiadavkami.
- Vlastníctvo a údržba: Vlastník alebo prevádzkovateľ verejného vodovodu kontroluje terén a predkladá ponuku na pripojenie. Odberateľ nesmie bez súhlasu vlastníka verejného vodovodu využívať dodanú vodu na iný ako zmluvne dohodnutý účel a ani odovzdávať vodu ďalšiemu odberateľovi. Taktiež je povinný zabezpečiť opravy a údržbu vodovodnej prípojky na vlastné náklady.
Pri vodovodnej prípojke (studňa, verejný vodovod) je dom prepojený s vodomernou šachtou. Vodovodná prípojka je samostatná stavba.
Najčastejšie nedostatky pri skúškach tlakových zariadení sú nedodržiavanie lehôt odborných prehliadok a odborných skúšok tlakových zariadení, nesprávne nastavené poistné ventily tlakových nádob a kotlov, nefunkčné tlakomery a netesnosť armatúr. Uistite sa, že sú vaše zariadenia bezpečné!
