Vodomerná šachta predstavuje nepostrádateľný komponent každej vodovodnej prípojky. Jej primárnou úlohou je bezpečné a funkčné umiestnenie vodomeru a súvisiacich armatúr, čím zabezpečuje spoľahlivé meranie spotreby vody a zároveň chráni citlivé technické prvky pred nepriaznivými vonkajšími vplyvmi. Správny výber, dimenzovanie a precízna inštalácia vodomernej šachty sú preto základnými predpokladmi pre dlhodobú a bezproblémovú prevádzku celého vodovodného systému. Tento článok poskytne komplexný prehľad o rozmeroch, materiáloch, typoch a postupoch inštalácie, ktorý vám pomôže pri informovanom rozhodovaní.
Funkcia a účel vodomernej šachty
Základnou a najdôležitejšou funkciou vodomernej šachty je poskytnúť bezpečný a zároveň ľahko prístupný priestor pre osadenie vodomeru. Toto riešenie je obzvlášť dôležité v situáciách, kedy nie je technicky možné alebo praktické umiestniť vodomer priamo do interiéru budovy, alebo ak je vzdialenosť medzi verejným vodovodným radom a objektom značná. Okrem ochrany pred mechanickým poškodením, nečistotami a predovšetkým pred mrazom, ktorý by mohol viesť k jeho poškodeniu alebo nefunkčnosti, šachta zároveň zjednodušuje prístup pre pravidelné odpočty, technické kontroly a prípadné servisné zásahy či výmenu samotného vodomeru alebo iných armatúr. Niektoré typy šácht sú navrhnuté s ohľadom na komfort obsluhy, umožňujúc bezproblémový vstup osoby dovnútra, čo je ideálne pre vykonávanie zložitejších inštalačných alebo demontážnych prác. V spodnej časti šachty, v nezamŕzajúcej hĺbke, sa tak efektívne integruje celý rozvod vrátane vodomeru, čím sa minimalizuje riziko jeho poškodenia vplyvom nízkych teplôt.
Ako mestské vodomery vypočítavajú vašu spotrebu
Materiály vodomerných šácht: Plast vs. Betón
Na trhu s vodomernými šachtami dominujú dva hlavné materiálové typy: plast a betón. Každý z nich disponuje odlišnými vlastnosťami, ktoré predurčujú jeho použitie v konkrétnych podmienkach a aplikáciách.
Plastové vodomerné šachty
Plastové vodomerné šachty sa vyrábajú prevažne technológiou rotačného odlievania alebo zváraním polyetylénových či polypropylénových dosiek. Použitým materiálom je prvotriedny polyetylén (PE) alebo polypropylén (PP), ktoré im dodávajú charakteristickú nízku hmotnosť, jednoduchú manipuláciu a vynikajúcu odolnosť voči korózii a chemickým látkam. Mnohé z nich sú dodávané ako monolitické (jednodielne) kusy, čo zaručuje ich vysokú mieru vodotesnosti a minimalizuje riziko prieniku spodnej vody.
Výhody plastových šácht:
- Nízka hmotnosť: Zjednodušuje prepravu, manipuláciu a montáž, často nevyžaduje použitie ťažkej techniky.
- Odolnosť voči korózii a chemikáliám: Zabezpečuje dlhú životnosť aj v agresívnom prostredí.
- Vodotesnosť: Vďaka bezšvovej konštrukcii monolitických typov je zabezpečená vysoká ochrana proti prieniku vody.
- Flexibilita inštalácie: Vhodné pre rôzne typy pôdnych podmienok.
- Štandardné vybavenie: Často sú dodávané s integrovanými nášľapmi a prestupmi pre potrubie.
- Samonosné varianty: Niektoré modely sú samonosné a určené len na obsyp zeminou, čím sa zjednodušuje inštalácia.
Nevýhody plastových šácht:
- Nižšia mechanická odolnosť: V porovnaní s betónovými šachtami môžu byť menej odolné voči extrémnejšiemu mechanickému zaťaženiu.
- Nutnosť obetónovania: Pri inštalácii v prejazdnom režime (napr. na cestách, parkoviskách) je nevyhnutné ich obetónovanie pre zabezpečenie dostatočnej pevnosti a zabránenie deformáciám. Plastové monolitické šachty je možné inštalovať v pojazdnom režime (trieda zaťaženia B125) len pri dodržaní podmienok rovnomerného obetónovania.
Betónové vodomerné šachty
Betónové vodomerné šachty predstavujú tradičné a overené riešenie, ktoré vyniká mimoriadnou pevnosťou, stabilitou a odolnosťou voči tlaku zeminy a pojazdnému zaťaženiu. Sú vyrábané z kvalitného, často vodotesného betónu, obvykle vystuženého oceľou, a sú navrhnuté tak, aby odolali aj náročnejším geologickým podmienkam a vysokému zaťaženiu.
Výhody betónových šácht:
- Vysoká pevnosť a stabilita: Odolnosť voči tlaku zeminy a pojazdnému zaťaženiu ich predurčuje do náročných prostredí.
- Dlhá životnosť: Betón je materiál s dlhou životnosťou a odolnosťou voči poveternostným vplyvom.
- Vhodnosť pre náročné podmienky: Ideálne pre inštaláciu v problematických pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami.
- Konštrukčné možnosti: Môžu byť dodávané ako kompletné prefabrikované bloky alebo z jednotlivých dielcov, čo umožňuje prispôsobenie rozmerov.
- Vnútorné vybavenie: Bežne obsahujú stúpačky a priechodky pre potrubie.
Nevýhody betónových šácht:
- Vyššia hmotnosť: Vyžaduje použitie ťažkej techniky pri preprave a montáži.
- Potenciálna nasiakavosť: Ak nie sú vyrobené z vodotesného betónu alebo správne utesnené, môžu byť náchylné na nasiakavosť.
- Menšia flexibilita: Úpravy rozmerov po výrobe sú menej flexibilné v porovnaní s plastovými variantmi.
Betónové vodomerné šachty sú často vyrobené z vodotesného betónu triedy C25/30 a vystužené oceľou S235JR. Dovolené normové zaťaženie na hornú dosku šachty bez vlastnej tiaže je obvykle stanovené na 13,1 kN.m⁻².
Rozmery vodomerných šácht
Rozmery vodomerných šácht sa značne líšia v závislosti od ich typu, výrobcu a primárneho určenia. Pri výbere je kľúčové zvoliť šachtu s dostatočným vnútorným priestorom, ktorý umožní nielen pohodlnú inštaláciu a obsluhu vodomeru, ale aj prípadné umiestnenie ďalších komponentov alebo viacerých vodomerov.
Príklady rozmerov:
Plastové šachty:

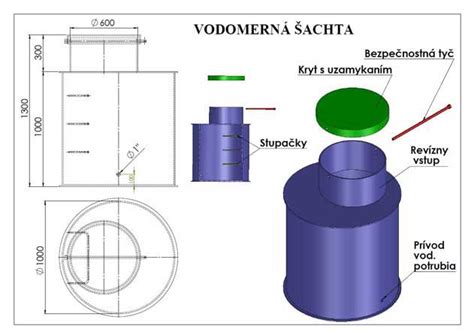

- Typ VS: Konštrukcia s excentricky umiestneným revíznym vstupom umožňuje bezproblémový vstup osoby.
- Kruhové PP stredné: Bežné rozmery napr. 160 cm (celková výška vrátane prípadného zásypového kruhu) s priemerom 100 cm.
- Ďalšie typické rozmery sa pohybujú v rozmedzí od 130x105 cm, 130x130 cm až po väčšie varianty ako 1400x1200x1800 mm, 1400x1000x1800 mm alebo 2380 x 2100 mm (s možnosťou úpravy výšky do 2200 mm).
- Štandardný vnútorný priemer býva DN 1000 mm, dostupné sú výškové verzie 1300 mm a 1600 mm.
Betónové šachty:
- Monolitické typy: Vonkajšie rozmery sa môžu pohybovať od 140x110x160 cm (vnútorné 120x90x150 cm) až po rozsiahlejšie konštrukcie ako 300x240x220 cm (vnútorné 280x220x210 cm). Bežné sú aj rozmery 145x115x200 cm, 160x160x170 cm, 200x220x172 cm a 212x272x202 cm.
- Skladačky (rozmery vonkajšie / vnútorné): 130x100 cm / 120x90 cm, 130x130 cm / 120x120 cm, 172x172 cm / 160x160 cm, 212x172 cm / 200x160 cm, 212x212 cm / 200x200 cm, 252x172 cm / 240x160 cm.
- Typizovaná betónová šachta: Môže obsahovať šachtu, strop, nadstavec, oceľový poklop a oceľový rebrík, s typickými rozmermi napr. 1500/1200/1700 mm.
Pri špecifikácii celkovej maximálnej výšky a šírky šachty je nevyhnutné brať do úvahy všetky jej komponenty, vrátane prípadných nadstavcov a typu poklopu.
Montáž a inštalácia vodomernej šachty
Správny postup montáže a inštalácie vodomernej šachty je kritický pre jej dlhodobú stabilitu a funkčnosť. Proces sa mierne líši v závislosti od zvoleného materiálu šachty a špecifických lokálnych podmienok.
Výkop a podklad
Pri výkope stavebnej jamy je dôležité dodržať rozmer väčší o približne 40 cm ako je priemer samotnej nádrže, čo umožní dostatočný priestor na manipuláciu pri osadzovaní. Dno výkopu musí byť dôkladne zhutnené a pripravené ako štrkový podklad s minimálnou hrúbkou 20 cm. Ideálne je použiť štrk frakcie 4/8, bez obsahu ostrého kameniva alebo iných nečistôt, ktoré by mohli poškodiť dno šachty. V prípade výskytu spodnej vody je nevyhnutné na dno výkopu vybudovať betónovú dosku s hrúbkou minimálne 20 cm (napr. betón triedy B10) a šachtu do nej ukotviť pomocou oka. V takýchto podmienkach sa silne odporúča kompletné obetónovanie šachty.
Osadenie šachty
Nádrž sa následne opatrne osadí na pripravené a zhutnené štrkové lôžko. Odporúča sa dodržať minimálne 5 cm presah hornej časti nádrže nad úrovňou terénu pre zabezpečenie ochrany pred povrchovou vodou a nečistotami.
Pri inštalácii plastových šácht je dôležité striktne dodržiavať pokyny výrobcu týkajúce sa obsypu. Na obsyp je ideálna triedená zemina bez ostrých kameňov. Obsypávanie je nutné vykonávať ručne, vrstveným a hutneným zásypom po približne 30 cm vrstvách, nie strojovo. Nikdy sa nesmie prevádzkovať neúplne obsypaná vodomerná šachta, nakoľko v zimnom období hrozí jej poškodenie mrazom.
Betónové šachty, ktoré sa často skladajú z viacerých prefabrikovaných dielcov, sa postupne ukladajú na seba, buď na sucho alebo do maltového lôžka.
Prepojenie a obsyp
Prechody potrubia (typicky PE) cez stenu šachty sa realizujú pomocou špeciálnych tesnení, ktoré zabezpečujú vodotesnosť. Po pripojení potrubia v interiéri šachty sa pristúpi k obsypu. Obsyp sa začína pieskom až do prekrytia potrubných prechodov. Následné vrstvy okolo šachty je potrebné rovnomerne zhutňovať zeminou, ideálne vlastnou váhou alebo ľahkým hutnením, v hrúbke približne 20 cm.
V prípadoch, kde je nevyhnutné zabezpečiť prejazdnosť šachty (typické pre betónové šachty inštalované v komunikáciách), je kľúčové vykonať jej rovnomerné obetónovanie. Táto vrstva betónu rozloží zaťaženie a ochráni konštrukciu pred poškodením.
Špecifické požiadavky a certifikácia
Pri výbere a objednávke vodomernej šachty je nevyhnutné informovať sa u miestneho správcu vodovodov a kanalizácií o ich špecifických preferenciách a požiadavkách. Niektoré vodárenské spoločnosti môžu napríklad uprednostňovať určité typy poklopov, napríklad ľahšie kovové varianty, pre jednoduchšiu manipuláciu.
Všetky produkty určené na takéto použitie by mali byť vyrábané v súlade s platnými technickými normami a predpismi. Vodotesná vodomerná šachta s príslušným certifikátom je garanciou, že produkt spĺňa prísne kvalitatívne a bezpečnostné štandardy. Niektoré produkty môžu byť navyše chránené Úradom priemyselného vlastníctva SR.
Pri online objednávke je dôležité overiť si, či sa cena dopravy automaticky vypočítava v druhom kroku objednávkového procesu, alebo je potrebné ju dohodnúť individuálne s predajcom.
Možnosti použitia vodomernej šachty
Hoci primárnym účelom vodomernej šachty je bezpečné a funkčné osadenie vodomeru, niektoré typy s nadštandardnými rozmermi môžu nájsť uplatnenie aj v iných oblastiach. Napríklad, šachty s rozmermi 1400x1200x1800 mm alebo 1400x1000x1800 mm s hrúbkou steny 200 mm môžu byť v niektorých prípadoch využívané aj ako prefabrikované priepuste alebo mostíky pre menšie vodné toky či potoky. Vytváranie takýchto mostov a regulácia vodných tokov s použitím špeciálnych priepustí je tiež jednou z možných aplikácií, pričom výrobok je možné prispôsobiť požadovanému zaťaženiu a špecifickým podmienkam.
Tepelná izolácia
Každá vodomerná šachta musí zabezpečiť dostatočnú tepelnú izoláciu. Cieľom je predchádzať premrznutiu vodovodného potrubia v jej blízkosti a zabrániť zamrznutiu vody priamo vo vodomere. Toto je obzvlášť kritické v klimatických podmienkach s častými a výraznými mrazmi počas zimných mesiacov. Správne dimenzovaná a nainštalovaná šachta, prípadne doplnená o izolačné prvky, je základom pre celoročnú spoľahlivú prevádzku vodovodnej prípojky.
Doplňujúce komponenty
K základnej konštrukcii vodomernej šachty je možné dokúpiť rôzne doplnkové komponenty, ktoré zvyšujú jej funkčnosť, prispôsobivosť a bezpečnosť:
- Nadstavba na zmenu výšky: Umožňuje individuálne nastavenie celkovej výšky šachty podľa konkrétnych požiadaviek terénu a hĺbky uloženia, čím sa zabezpečí optimálne umiestnenie poklopu na úrovni terénu.
- Poklopy: Dostupné v širokej škále materiálov (plastové, betónové, liatinové, oceľové) a s rôznou nosnosťou. Od ľahkých plastových poklopov (nosnosť cca 180 kg) až po ťažké pojazdné liatinové poklopy určené pre zaťaženie vozidlami.
- Rebríky: Oceľové rebríky s antikoróznou úpravou sú bežnou súčasťou betónových šácht, umožňujúc bezpečný a pohodlný zostup pre servisné práce.
- Hrdlá a krycie dosky: Tieto prvky sú často integrovanou súčasťou dodávky betónových šácht, zabezpečujúc ich kompletnosť.

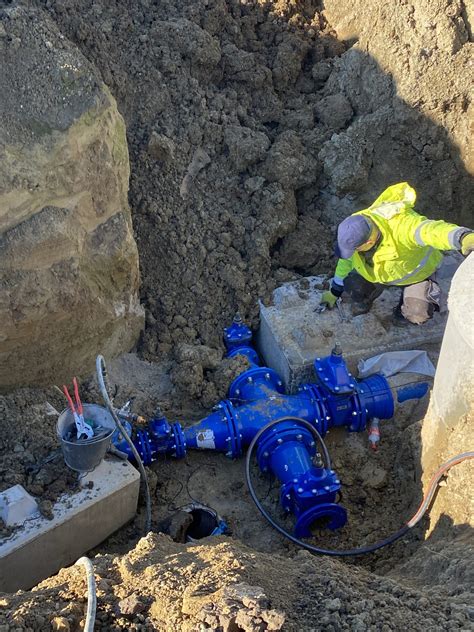

Vodovodná prípojka a jej legislatívne aspekty
Definícia vodovodnej prípojky je záväzná: ide o úsek potrubia, ktorý spája verejnú vodovodnú sieť s vnútorným vodovodom nehnuteľnosti alebo objektu, s výnimkou meradla (vodomeru), ak je osadené. Vodomer je spravidla umiestnený práve na vodovodnej prípojke, najčastejšie vo vodomernej šachte.
Zásobovanie pitnou vodou a odvádzanie odpadových vôd sú vo väčšine obcí zabezpečované samosprávou alebo iným subjektom verejného práva. Preto je prvým kontaktným bodom pri riešení vodovodnej prípojky obecný úrad, ktorý poskytne informácie o konkrétnom dodávateľovi vody. Ceny za dodávku vody a stočné sú regulované Úradom pre reguláciu sieťových odvetví a sú stanovené pre každého poskytovateľa služieb individuálne.
Pri budovaní prípojky je nevyhnutné postupovať v súlade so stavebným zákonom, nakoľko prípojka je klasifikovaná ako drobná stavba s doplnkovou funkciou k hlavnej stavbe. Ako nový odberateľ pitnej vody je tiež potrebné oznámiť vlastníkovi verejného vodovodu alebo kanalizácie zmenu vlastníckeho práva k nehnuteľnosti. V prípade nespokojnosti s kvalitou, množstvom, tlakom vody alebo pri poruchách sa každý odberateľ môže obrátiť na svojho dodávateľa prostredníctvom zákazníckeho centra.
Profesionálna inštalácia a servis
Osadenie vodomernej šachty nie je triviálnym projektom a vyžaduje si špecifickú zručnosť, presnosť a často aj špecializované vybavenie. Vzhľadom na prísne regulácie miestnych samospráv musí byť tento proces vykonávaný školenými, licencovanými a poistenými špecialistami. Nesprávna inštalácia môže viesť k mnohým problémom, ktoré sa nemusia prejaviť ihneď, ale ich následná oprava býva nákladná.
Firmy s dlhoročnými skúsenosťami v oblasti inštalácií vodovodných a kanalizačných sietí disponujú tímom kvalifikovaných pracovníkov, ktorí spĺňajú všetky bezpečnostné požiadavky a pravidelne sa školia, aby využívali najnovšie technológie. Profesionálny prístup zahŕňa nielen splnenie základných technických požiadaviek, ale často aj prekročenie štandardov s cieľom zabezpečiť bezchybnú prácu a maximálnu bezpečnosť zákazníkov aj pracovníkov.
Dôkladné plánovanie každej fázy práce, od projektovej dokumentácie cez výkopové práce až po samotné osadenie šachty a finálne terénne úpravy (betonáž, asfaltovanie), je kľúčové pre dosiahnutie optimálnych výsledkov. Dôvera spoločnosti s preukázateľnými skúsenosťami v oblasti komerčných a bytových sanitárnych služieb je preto pri voľbe dodávateľa nenahraditeľná. Flexibilita, odbornosť, komplexnosť služieb a rýchlosť reakcie, vrátane 24-hodinovej havarijnej pohotovosti, sú často hlavnými prednosťami renomovaných poskytovateľov.
