Pri výbere vykurovacích radiátorov je kľúčové zamerať sa na ich rozmery, ktoré priamo ovplyvňujú účinnosť prestupu tepla. Vzhľad je síce dôležitý, no primárnou úlohou je zabezpečiť dostatočný tepelný výkon pre daný priestor. Pred zakúpením akéhokoľvek radiátora je nevyhnutné vykonať dôkladné výpočty a na základe nich zvoliť správnu veľkosť.

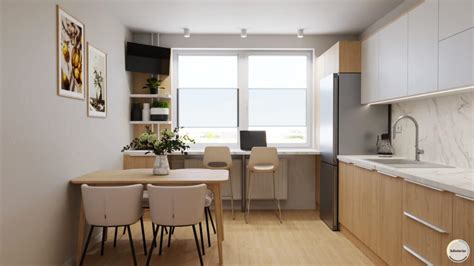

Výpočet rozmerov radiátorov pre umiestnenie pod okno
Pri výbere radiátorov určených na umiestnenie pod okno je dôležité zohľadniť šírku okenného otvoru a odhadovanú vzdialenosť od parapetu a povrchu podlahy. Pred návštevou obchodu je nevyhnutné vykonať presné merania a riadiť sa nimi pri výbere. Štandardná šírka okenného otvoru sa pohybuje v rozmedzí 110 až 120 cm. Veľkosť zakúpeného radiátora by mala dosahovať minimálne 70 až 75 % z tejto hodnoty. Pre sekčné radiátory vyrobené z hliníka to znamená potrebu radiátora s 10 až 12 článkami, pričom šírka jedného článku je zvyčajne okolo 8 cm.
Pri výbere veľkosti radiátorov je dôležité brať do úvahy aj výšku parapetu. Medzi hornou hranou radiátorových článkov a parapetom by mala byť dodržaná vzdialenosť 6 až 12 cm. Rovnako tak by mala byť výška montáže vykurovacích zariadení nad podlahou minimálne 8 cm. Tieto usmernenia zabezpečia, že tepelný prenos bude čo najbližšie k údajom deklarovaným výrobcom.
Objem tekutiny a tepelný výkon ako kľúčové ukazovatele
V súkromných domoch, kde sa používa vlastný vykurovací systém, hrá dôležitú úlohu aj objem tekutiny obsiahnutý v radiátore. Zatiaľ čo v bytových domoch s ústredným kúrením tento parameter nie je taký rozhodujúci, pri autonómnych systémoch je jeho výpočet nevyhnutný pre určenie efektivity čerpadla alebo kotla.
Najdôležitejším ukazovateľom pri výbere vykurovacieho zariadenia je však jeho tepelný výkon. Nie vždy je výhodné zvoliť model s najvyšším výkonom. V bytoch s kvalitnou tepelnou izoláciou postačí model so strednou hodnotou tohto parametra. Povrchová plocha radiátora priamo ovplyvňuje rovnomernosť rozptylu tepla. Z tohto dôvodu je často lepšie zvoliť väčší počet článkov s priemerným výkonom ako menší počet s vysokým výkonom. Takto sa zabezpečí, že na skle okna nevzniknú žiadne studené zóny a zamedzí sa kondenzácii.
Rozmery a pripojovacie rozmery radiátorov

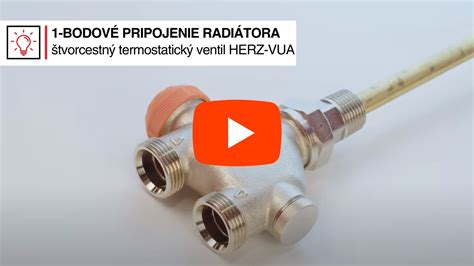

Hlavnými parametrami pri výbere radiátora sú jeho šírka a výška. Dokumentácia k vykurovacím radiátorom často odkazuje na tzv. „rozstup stredov“ (ang. center-to-center distance). Tento parameter udáva vzdialenosť od stredu jedného pripojovacieho otvoru k stredu druhého. Niekedy sa tento údaj nazýva aj „vzdialenosť medzi stredmi“ alebo „rozstup pripojovacích otvorov“. Ak sú existujúce prívodné potrubia funkčné a neplánuje sa ich výmena, nový radiátor musí mať rovnaký rozstup stredov ako starý, aby sa predišlo nutnosti úprav na potrubí.
Názvy modelov, či už ruských alebo zahraničných, často obsahujú trojciferné číslo, ktoré v milimetroch udáva práve tento parameter (napríklad Modern 500).
Medzi lineárne rozmery radiátora patria:
- Montážna výška radiátora: Táto výška musí byť zvolená tak, aby umožňovala požadované vzdialenosti od parapetu a podlahy.
- Hĺbka: Dôležitý rozmer, ktorý ovplyvňuje celkový objem a tepelný výkon.
- Šírka: Pri prierezových modeloch sa šírka vzťahuje na jednotlivé články. Ak je hĺbka radiátora a jeho častí rovnaká, celková šírka sa vypočíta vynásobením šírky jedného článku počtom článkov, s pridaním asi 1 až 2 cm na tesnenia.
Poznanie lineárnych parametrov radiátora umožňuje aj dokúpenie vhodnej ochrannej clony. Pri výmene starých liatinových radiátorov je dôležité zohľadniť výšku prívodu nad úrovňou podlahy.
Typické rozmery radiátorov podľa materiálu
Pri uvažovaní o výške typického radiátora sa často vychádza z hodnoty 50 cm rozstupu stredov, ktorá je v názve označená číslom 500. Táto hodnota sa stala referenčným bodom, pretože staré sovietske rebrované radiátory z liatiny mali práve túto výšku. Liatinové steny sú vďaka svojej hrúbke mimoriadne odolné a mnohé z nich slúžia dodnes. Aby sa predišlo náročným úpravám existujúceho vykurovacieho systému, spotrebitelia sa často snažia nájsť náhrady s podobnými rozmermi. Radiátory s rovnakým rozstupom stredov sú dostupné z rôznych materiálov.
Liatinové radiátory
Liatinové modely sú na trhu dostupné v širokej škále parametrov. Rebrované radiátory s výškou 50 cm je možné rozpoznať podľa písmen MC a dvoj- alebo trojciferného čísla, ktoré však v tomto prípade neoznačuje rozstup stredov, ale hĺbku produktu, ktorá sa pohybuje od 85 do 140 mm. Šírka sa líši v závislosti od modelu a výrobcu. Napríklad model MC-140 sa vyrába vo verziách s šírkou 108 mm aj 93 mm. Okrem rebrovaných typov sa liatinové radiátory s rozstupom stredov 50 cm nachádzajú aj v iných konštrukciách, napríklad v sekčných prevedeniach, z ktorých niektoré sú vybavené nožičkami. Najtenšie radiátory s hĺbkou 5 cm vyrába spoločnosť Thermal.

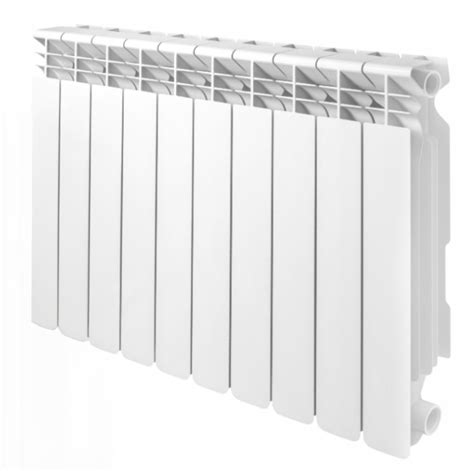

Hliníkové radiátory
Rozmery hliníkových radiátorov sú štandardizovanejšie. Pri hliníkových radiátoroch s rozstupom stredov 50 cm sa typická výška profilu pohybuje v rozmedzí 57 až 58,5 cm, pričom šírka je zvyčajne okolo 8 cm. Hĺbka je variabilnejšia - existujú aj ploššie varianty (napríklad domáci „Thermal“ s hĺbkou 5,2 cm), no väčšina sa pohybuje v intervale od 8 do 10 cm.
Bimetalové radiátory
Ploché modely sa medzi bimetalovými radiátormi nevyskytujú. Lineárne parametre týchto produktov tiež nevykazujú veľkú variabilitu. Šírka jedného článku bimetalového radiátora sa pohybuje od 8 do 8,7 cm, výška od 56,5 do 57,5 cm a hĺbka od 8 do 9,5 cm. Nízke bimetalové modely sú skôr zriedkavé, s minimálnou výškou okolo 20 cm.
Oceľové radiátory
Oceľové radiátory sa vyrábajú menej často ako iné typy s axiálnym parametrom zodpovedajúcim štandardnému rebrovanému radiátoru. Napriek tomu sa na trhu nachádzajú aj od zahraničných výrobcov. Značka Kermi ponúka oceľový panelový model určený ako náhrada za staré liatinové radiátory. Domáca firma „Konrad“ vyrába batérie pre tento účel pod označením RSV-1. Existujú aj vzorky vhodných rozmerov s rúrkovou konštrukciou, avšak zvyčajne sa ako kľúčový parameter uvádza celková montážna výška s ohľadom na spodné pripojenie.

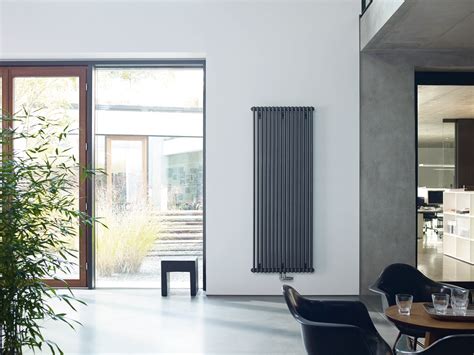

Vysoké a úzke radiátory
Najvyššie radiátory s výškou až 2 metre vyrába spoločnosť Verteo Plan. Tieto vykurovacie jednotky zaujmú spotrebiteľov pridaním originálneho prvku do interiéru. Hoci výškové modely sa vo väčšine prípadov nedajú umiestniť pod okenný parapet, ich neštandardný vzhľad poskytuje priestor pre dizajnové riešenia. Radiátor je možné natrieť ľubovoľnou farbou, kombinovať s policou alebo skrinkou. Dôležité je však umiestniť v jeho blízkosti len materiály, ktoré pri zahrievaní neuvoľňujú toxické výpary, a zodpovedne pristupovať k výberu farby.
Podlhovasté radiátory sa z niektorých kovov prakticky nevyrábajú. Tu by sme mali spomenúť liatinu, ktorej modely nedosahujú výšku jedného metra. Ešte nižšie sú bimetalové produkty, kde maximálna výška dosahuje približne 86 cm. Väčšina bežných vysokých jednotiek je vyrobená z ocele a môže mať rúrkovú alebo panelovú konštrukciu. Niektoré z nich môžu presiahnuť výšku 2 metre (napríklad Verteo Plan) a sú určené na spodné pripojenie. Panelové varianty majú plochý aj profilovaný povrch.
Liatinový radiátor s rozstupom stredov menej ako 40 cm
Modely s rozstupom stredov menším ako 40 cm sa považujú za nízke. Tento segment sa vyznačuje širokou škálou produktov, keďže miniatúrne radiátory sa vyrábajú z rôznych materiálov. Medzi ruskými kupujúcimi nie sú také populárne, pretože výmena starého rebrovaného radiátora za miniatúrny si vyžaduje nákladné úpravy vykurovacieho systému.
Medzi liatinovými produktmi sa subminiatúrne modely nevyskytujú. Extrémnou možnosťou je radiátor Boltonov s rozstupom stredov 220 mm a montážnou výškou 33 cm. Ostatné malé liatinové zariadenia majú tieto parametre v rozmedzí 300 - 350 mm a 35 - 40 cm.
Pre hliníkové zariadenia je minimálna hodnota rozstupu stredov 200 mm. Na trhu existuje mnoho možností tejto veľkosti od firiem ako Global, Sira a domáci Rifar. Tieto firmy vyrábajú aj nízke bimetalové modely (s výškou okolo 25 cm). O niečo väčšie hliníkové modely (300 - 400 mm) nájdete u všetkých výrobcov vykurovacích zariadení. Miniatúrne, ale výkonné a drahšie radiátory vyrobené z medi alebo jej zliatiny s hliníkom majú zvyčajne výšku 20 - 22 cm, avšak existujú aj také, ktoré presahujú túto nízku kategóriu.
Miniatúrne ploché radiátory z ocele vyrába spoločnosť Purmo. Patria sem dva modely panelov s rozstupom stredov 15 cm. Rovnaký alebo o niečo väčší indikátor (o 1 - 3 cm) majú aj niektoré rúrkové produkty. Napriek tomu u väčšiny oceľových radiátorov tento parameter presahuje 25 cm. Na trhu možno nájsť nízke, ale dlhé konštrukcie (až do dĺžky 2 metrov).
Najnižšie hliníkové radiátory a podlahové konvektory
Za určitých podmienok môže byť umiestnenie aj miniatúrneho radiátora v miestnosti nepraktické a v rozpore s bezpečnostnými normami. Napríklad v chodbách únikových ciest by sa nemali inštalovať zariadenia, ktoré presahujú povrch steny vo výške menšej ako 2 metre. V takýchto prípadoch, ako aj kvôli úspore miesta v miestnosti, je ideálnym riešením konvektor zabudovaný priamo do podlahy. Takéto zariadenie možno považovať za najnižší typ radiátora. Konvektory sú dostupné v širokej škále výkonových stupňov a používajú sa ako jediný zdroj vykurovania alebo ako doplnok k iným metódam. Sú tiež inštalované na ohrev pevných zasklení.
Jak funguje Anuloid (HVDT) - princip / cena / kotle / podlahove topeni
Existujú situácie, kedy sa kritickým parametrom (z hľadiska minimalizácie) stane hĺbka, nie výška. Vtedy je potrebné zvážiť segment plochých modelov. V takom prípade nie sú vhodné vzorky z bimetalu a liatiny kvôli ich značnej hĺbke. Ruský výrobca Zlatoust ponúka hliníkový produkt s hĺbkou 52 mm. Vyrábajú sa aj modely na nahradenie starých rebrovaných radiátorov a nízke varianty s rozstupom stredov 30 cm, ktoré majú vysoký tepelný výkon. Vhodné sú aj panelové radiátory s hĺbkou 6 cm.
Pri výbere modelu s vhodnými rozmermi je nevyhnutné brať do úvahy vnútorné usporiadanie a účel miestnosti, ako aj konfiguráciu existujúceho vykurovacieho systému. Dôkladný výpočet a zohľadnenie všetkých týchto faktorov zabezpečí optimálny prenos tepla a komfortné prostredie.
