Pri zariaďovaní nového bývania alebo pri rekonštrukcii staršieho bytu či domu sa často stretávame s otázkou, kam presne umiestniť elektrické zásuvky a vypínače. Toto rozhodnutie nie je len o estetike, ale predovšetkým o funkčnosti, pohodlí a v neposlednom rade o bezpečnosti. Správne rozmiestnenie elektroinštalácie je kľúčové pre každodenný bezproblémový život a predchádzanie potenciálnym nebezpečenstvám. Hoci samotnú inštaláciu vykonáva odborník - elektrikár - návrh rozmiestnenia je vo vašich rukách.
Základné princípy a obmedzenia elektroinštalácie
Pri plánovaní umiestnenia elektrických prvkov je dôležité uvedomiť si, že nie je možné umiestniť zásuvky a vypínače úplne kdekoľvek. Existujú určité normy a technické obmedzenia, ktoré je potrebné dodržať. Jedným z kľúčových obmedzení je kapacita elektrického obvodu. Na jeden zásuvkový obvod je možné pripojiť maximálne desať zásuviek. Toto obmedzenie však neznamená, že musíte mať pre každú miestnosť samostatný okruh; jeden okruh môže obslúžiť aj dve až tri miestnosti. Dôležité je tiež správne dimenzovanie jednotlivých obvodov a prierezov káblov, aby sa predišlo preťaženiu.

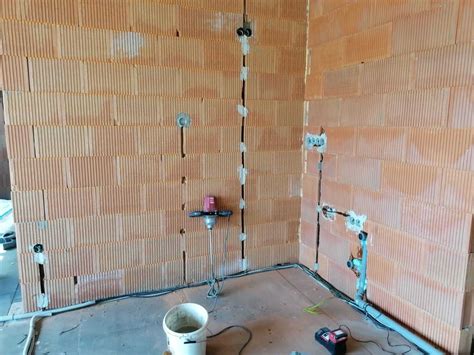

V moderných aj starších objektoch sa káble zvyčajne vedú skryto, aby neprekážali v priestore, nepoškodzovali vzhľad interiéru a nepredstavovali bezpečnostné riziko. Najčastejšie sa ukladajú pod omietku, pod podlahy, do sadrokartónových konštrukcií alebo do podlahových líšt. V súčasnosti je bežné aj priemyselné vedenie, kedy sú káble inštalované priamo na stenu, no v rámci presne vymedzených inštalačných zón.
Inštalačné zóny: Kde hľadať káble?
Prehľadné a bezpečné vedenie elektroinštalácie zabezpečujú tzv. inštalačné zóny. Ide o presne vymedzené pásma v stavebných konštrukciách, v ktorých sa predpokladá ukladanie elektrických vedení a umiestňovanie elektrických prístrojov, ako sú zásuvky a vypínače. Dodržiavanie týchto zón je dôležité nielen pre bezpečnosť, ale aj pre budúce úpravy interiéru, ako je vŕtanie do stien alebo montáž nábytku.
Rozlišujeme dva hlavné typy inštalačných zón:
- Zvislé (vertikálne) inštalačné zóny: Tieto zóny vedú od podlahy po strop a majú zvyčajne šírku 10 až 20 cm. Prvky elektroinštalácie (zásuvky, vypínače) sú napojené káblami, ktoré idú kolmo hore alebo dole, nie šikmo cez stenu. Hlavné trasy káblov sa zvyčajne vedú v horných alebo dolných vodorovných zónach a odtiaľ zvislými pásmi k jednotlivým zásuvkám a vypínačom. Šikmé vedenie káblov medzi zásuvkami či vypínačmi pri bežných bytových a domových elektroinštaláciách sa považuje za nevhodné riešenie a je lepšie mu predísť, aj za cenu dlhšej trasy.
- Vodorovné (horizontálne) inštalačné zóny: Tieto zóny sú definované ako pásma v rôznych výškach od podlahy alebo stropu. Podľa slovenskej normy STN 33 2130 sú definované nasledovne:
- Zóna vodorovná - horná (ZV-h): 150 až 450 mm pod dokončeným stropom.
- Zóna vodorovná - dolná (ZV-d): 150 až 450 mm nad dokončenou podlahou.
- Zóna vodorovná - stredná (ZV-s): 900 až 1200 mm nad dokončenou podlahou.
Okrem týchto všeobecných zón existujú aj špecifické zóny pre dverné a okenné otvory a rohy miestností:
- Zóna zvislá - dverná (ZS-d): 100 až 300 mm vedľa dverného otvoru.
- Zóna zvislá - okenná (ZS-o): 100 až 300 mm vedľa okenného otvoru.
- Zóna zvislá - rohová (ZS-r): 100 až 300 mm vedľa rohu miestnosti.
Pri plánovaní elektroinštalácie je ideálne, ak sú známe trasy iných inžinierskych sietí (voda, odpad, kúrenie), aby bolo možné zosúladiť umiestnenie elektroinštalačných zón a predísť ich kríženiu s inými rozvodmi, ktoré sa ťažko presúvajú. Ak máte k dispozícii projekt, po dokončení hrubej elektroinštalácie si nechajte od elektrikára vyhotoviť zjednodušenú schému inštalačných zón. V prípade starších inštalácií, kde sa normy nedodržiavali, je potrebné postupovať s mimoriadnou opatrnosťou a káble hľadať aj mimo týchto zón.
Umiestnenie vypínačov a zásuviek v jednotlivých miestnostiach
Hoci existujú všeobecné pravidlá, konkrétne umiestnenie vypínačov a zásuviek závisí od typu priestoru, jeho určenia a individuálnych požiadaviek užívateľa. Cieľom je dosiahnuť maximálne pohodlie a praktickosť.
Vstupná chodba
Pri vstupe do bytu či domu by nemal chýbať vypínač a zásuvka. Vypínač by mal byť umiestnený hneď pri dverách, zvyčajne vo výške okolo 120 cm od podlahy, čo zodpovedá výške lakťa dospelej osoby. Zásuvka na vysávač sa často umiestňuje buď vedľa vypínača, alebo vo výške približne 30 cm od podlahy. V bytoch je tiež vhodné umiestniť zásuvku na pripojenie telefónu (zvončeka) na otváranie vchodových dverí, prípadne zásuvku na klimatizáciu. Ak máte schodisko, nezabudnite na vypínač na začiatku aj na konci schodiska.
Toaleta a kúpeľňa
Toaleta: Na WC zvyčajne postačí jeden vypínač a jedna zásuvka, najmä v menších priestoroch, kde sa neplánujú žiadne ďalšie elektrické spotrebiče.

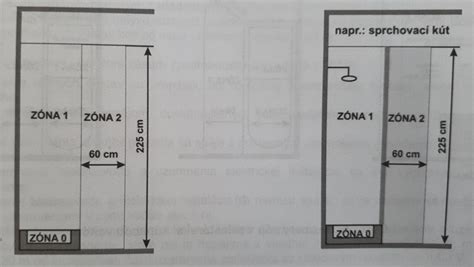

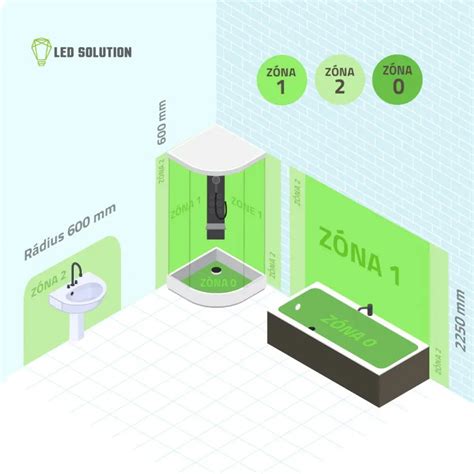

Kúpeľňa: V kúpeľni platia prísnejšie pravidlá kvôli zvýšenému riziku úrazu elektrickým prúdom. Priestor sa delí na zóny podľa vzdialenosti od vane a sprchového kúta (zóna 0, 1, 2). Zásuvky a vypínače by mali byť umiestnené mimo priameho dosahu vody.
- Vypínač: Tradične pri vchodových dverách, prípadne pri umývadle na osvetlenie zrkadla.
- Zásuvky: Pri umývadle, ale nie v tesnej blízkosti, aby ich nezasiahla voda. Podľa noriem by mali byť minimálne 20 cm od hranice umývacieho priestoru. Ak je zásuvka umiestnená vo výške 120 cm, môže byť na hrane umývacieho priestoru. Zásuvky v okolí vane musia byť umiestnené minimálne 60 cm od jej okraja. Zásuvka pri umývadle je určená na nabíjanie elektrickej zubnej kefky, holiaceho strojčeka, fénu či žehličky na vlasy. Je tiež potrebné umiestniť zásuvky na práčku a sušičku. Odporúča sa jedna zásuvka v nižšej polohe.
Všetky zásuvky a vypínače v kúpeľni, rovnako ako v iných častiach domu, by mali byť vybavené ochrannými krytkami (záslepkami).
Spálňa
Spálňa by mala byť vybavená minimálne dvoma zásuvkami na každej strane postele, pri nočnom stolíku. Tieto zásuvky slúžia na pripojenie stolovej lampy a na nabíjanie mobilného telefónu. Ak plánujete umiestniť nočné lampy na stenu, potom je potrebné zvážiť aj vypínače pri posteli. Ďalší vypínač a zásuvka by mali byť umiestnené pri dverách. Odporúča sa aj jedna zásuvka na inej strane miestnosti, umiestnená v nižšej výške, napríklad na pripojenie vysávača alebo žehliacej dosky.
Obývacia izba
Obývacia izba je miestnosťou s vyššími nárokmi na počet zásuviek.
- Za televízorom: Potrebný je pás zásuviek (minimálne 4) na pripojenie televízora, Wi-Fi routera, Wi-Fi zosilňovača, domáceho kina alebo lampičky.
- Za sedačkou alebo gaučom: Zásuvky na lampu, nabíjačku smartfónu alebo na napájanie notebooku.
- Ďalšie zásuvky: Odporúča sa vybaviť až tri steny zásuvkami, vrátane zásuvky na žehličku.
- Vypínač: Tradične pri vstupných dverách.
Základné merania pri revízií elektroinštalácie
Kuchyňa
Kuchyňa je miestnosťou, ktorá vyžaduje najviac elektrických zásuviek a premyslené riešenia.
- Pre veľké spotrebiče: Zásuvka na sporák, rúru, digestor, chladničku, mrazničku, umývačku riadu a mikrovlnnú rúru. Tieto zásuvky sú často umiestnené za spotrebičmi podľa projektu.
- Pracovná doska: Kľúčový je zásuvkový pás nad pracovnou doskou, ktorý by mal obsahovať minimálne štyri zásuvky. Slúži na pripojenie rýchlovarnej kanvice, kuchynského robota, kávovaru, rádia a iných malých spotrebičov.
- Bezpečnostná zóna: Pri umývacom priestore platí podobné pravidlo ako v kúpeľni - zásuvky by mali byť minimálne 20 cm od hrany drezu.
- Vypínač: Minimálne jeden vypínač nad kuchynskou linkou na osvetlenie pracovnej dosky.
V moderných kuchyniach je možné využiť aj inovatívne riešenia, ako sú zásuvky umiestnené pod pracovnou doskou, integrované do skriniek alebo priamo do pevného kuchynského pultu.
Terasa a balkón
Ak máte terasu alebo balkón, nezabudnite na umiestnenie aspoň dvoch zásuviek, napríklad na pripojenie rádia či elektrického grilu. Tiež je vhodné mať vypínač na balkónové svetlo.
Bezpečnosť a normy
Dodržiavanie elektrických noriem je nevyhnutné pre bezpečnosť. Kľúčové normy, ako STN 33 2000-7-701 (pre kúpeľne a sprchy) a STN 33 2130 (pre inštalačné zóny), definujú presné pravidlá pre umiestnenie elektroinštalácií.

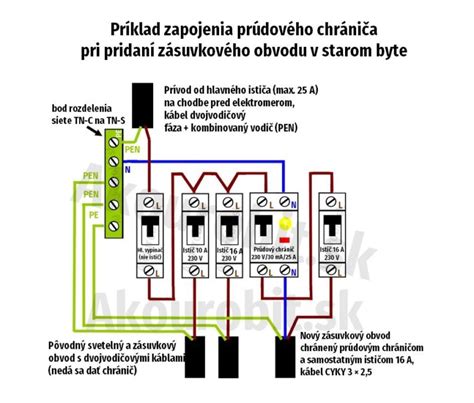

Prúdové chrániče (RCD): Podľa aktualizovaných noriem je povinné inštalovať prúdové chrániče ku každému prístupnému elektrickému obvodu v domácnostiach, nielen v kúpeľni. Tieto citlivé zariadenia (s citlivosťou 15-30 mA) chránia životy a majetok pred požiarmi spôsobenými poruchou izolácie. Každý nový a novo zrekonštruovaný objekt musí byť vybavený prúdovými chráničmi na zásuvky do 20 A.
Ochranné kryty zásuviek: Okrem kúpeľní sa odporúča použiť ochranné kryty (záslepky) na všetky zásuvky, najmä ak sú v domácnosti malé deti.
Umiestnenie zásuviek za spotrebičmi: Vyhnite sa umiestňovaniu zásuviek za sporák, chladničku či mrazničku, pretože v týchto priestoroch sa kumuluje teplo, čo môže viesť k poškodeniu alebo nebezpečným situáciám.
Vŕtanie do stien: Pri akýchkoľvek prácach spojených s vŕtaním do stien, kde by mohla byť elektroinštalácia, je nevyhnutné najprv vypnúť elektrinu a použiť detektor skrytého vedenia. Pri vŕtaní do nosných stien je dôležité dodržiavať maximálnu povolenú hĺbku (zvyčajne 20-30 mm), aby nedošlo k poškodeniu výstuže, čo by mohlo ohroziť statiku budovy. Vŕtanie do stropov a podláh v panelových domoch je vo všeobecnosti zakázané z dôvodu rizika narušenia integrity konštrukcie.
Estetika a moderné riešenia
Elektrické zásuvky a vypínače už dávno nie sú len funkčným prvkom. Môžu sa stať zaujímavým dizajnovým prvkom, ktorý dopĺňa interiér. Existujú varianty vo farbách obkladačiek, tapiet, alebo dokonca s dizajnom, ktorý ich robí takmer neviditeľnými. Moderné vypínače umožňujú nastavenie intenzity osvetlenia a ovládanie viacerých funkcií.
Pri plánovaní elektroinštalácie, najmä pri rekonštrukcii starších objektov alebo pri špecifických požiadavkách (napr. inteligentná domácnosť, ovládanie svetla či žalúzií), je vždy najlepšie poradiť sa s kvalifikovaným elektrikárom. Jeho skúsenosti a znalosti noriem vám pomôžu vytvoriť bezpečné, funkčné a esteticky príjemné prostredie pre váš domov.
Drevostavby a elektroinštalácia
Pri elektroinštalácii v drevených domoch platia špecifické požiadavky kvôli horľavosti dreva. Je nevyhnutné používať medené vodiče s ohňovzdorným plášťom, izolovať vodiče z nehorľavého materiálu a správne vypočítať prierez káblov. Odporúča sa používať otvorené káble vedené v káblových kanáloch alebo elektrických skrinkách, prípadne skryté káble v kovových rúrach. Použitie plastového vlnenia alebo PVC je v drevostavbách nevhodné kvôli riziku poškodenia hlodavcami a nedostatočnej ochrane proti požiaru.
Pri všetkých prácach s elektroinštaláciou, najmä v drevostavbách, je dôležité dodržiavať bezpečnostné pokyny a v prípade neistoty sa obrátiť na odborníkov. Po dokončení inštalácie by mali byť vykonané potrebné skúšky a vydané protokoly potvrdzujúce správnosť a bezpečnosť zapojenia.
Pri akýchkoľvek pochybnostiach alebo pri plánovaní rozsiahlejších úprav elektroinštalácie je vždy najlepšie konzultovať vaše zámery s odborníkom, ktorý vám pomôže navrhnúť riešenie spĺňajúce všetky bezpečnostné normy a pripravené na budúce požiadavky.
