Elektrická energia je neodmysliteľnou súčasťou moderného života. Jej bezpečná a spoľahlivá distribúcia je zabezpečená komplexným systémom elektrických prípojok, vedení a rozvodných sietí. Na Slovensku sa pri zriaďovaní a údržbe týchto zariadení postupuje podľa prísnych noriem a predpisov, ktoré definujú nielen technické parametre, ale aj bezpečnostné aspekty, vrátane hĺbky uloženia káblov a vymedzenia ochranných pásiem. Cielom tohto článku je poskytnúť komplexný prehľad o dôležitých aspektoch súvisiacich s hĺbkou umiestnenia elektrických prípojok a vedení na Slovensku, vychádzajúc z platnej legislatívy a technických noriem.
Elektrická prípojka: Od dodávateľa k odberateľovi
Elektrická prípojka predstavuje spojenie medzi verejnou rozvodnou sieťou a odberateľom elektriny. Podľa normy STN 33 3320, ktorá definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok, začína prípojka odbočením od zariadenia verejného rozvodu smerom k odberateľovi. Zatiaľ čo samotnú elektrickú prípojku až po istiacu prípojkovú skriňu na podpernom bode zariaďujú na svoje náklady rozvodné závody, elektrický prívod od tejto skrine až do budovy si musí zhotoviť odberateľ na vlastné náklady.
Pre každý objekt sa má zriadiť len jedna elektrická prípojka. V priebehu predprojektovej prípravy je nevyhnutné prejednať pripojovacie podmienky pre silové zariadenia s dodávateľom elektrickej energie.
V závislosti od spôsobu vedenia sa rozlišuje niekoľko typov prípojok:
- Vzdušné vedenie: Používa sa v prípade, ak je prípojka zhotovená pomocou holých vodičov, izolovaných vodičov alebo závesného kábla. Minimálne prierezy vodičov pre vzdušné elektrické prípojky sú definované ako AlFe 16 mm² pre holé vodiče a 16 mm² pre závesné káble. Použitie holých vodičov je dovolené len v odôvodnených prípadoch a vyžaduje si súhlas dodávateľa elektrickej energie. Časť prípojky od posledného podperného bodu (strešníka, konzoly do múra a pod.) do prípojkovej skrine má byť čo najkratšia a prednostne vyhotovená káblom. Kábel ani izolované vodiče nesmú byť prerušované ani nastavované.
- Káblové vedenie: V tomto prípade sa používa hlavná domová káblová skriňa. Pri zriaďovaní novej prípojky je pre kladenie časti prípojky umiestnenej na budove prioritne určená vonkajšia časť obvodového muriva. Pri rekonštrukcii prípojky je možné ponechať pôvodnú časť prípojky ako prívod len vtedy, ak neprechádza vnútornými priestormi budovy a ak sú urobené dostatočné opatrenia na zamedzenie neoprávneného odberu elektriny.
Umiestnenie a prístupnosť rozvádzačov
Kľúčovým prvkom každého odberného miesta je elektromerový rozvádzač alebo prípojková skriňa. Tieto zariadenia musia byť vždy vyhotovené v oplotení alebo umiestnené na hranici pozemku tak, aby bol k nim kedykoľvek zabezpečený voľný a bezpečný prístup. Toto opatrenie je dôležité pre účely kontroly, údržby, opráv a tiež pre zabezpečenie spoľahlivého odpočtu nameranej spotreby elektriny.
Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou zabezpečený voľný priestor s minimálnou šírkou 0,8 metra.
- Elektromerový rozvádzač: Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie normy, podľa ktorého najmenšia výška stredu okienka elektromera musí byť 0,7 metra nad definitívne upraveným terénom.
- Prípojková skriňa: Prípojková skriňa sa spravidla umiestňuje na hranici odberateľovej nehnuteľnosti tak, aby jej dvere a odnímateľné kryty káblového priestoru boli na verejne prístupnom mieste. V odôvodnených prípadoch, so súhlasom dodávateľa elektrickej energie, je možné prípojkovú skriňu umiestniť v blízkosti odberateľovej nehnuteľnosti, prípadne na vonkajší obvodový múr. Pri novobudovanej stavbe musí byť prípojková skriňa vždy umiestnená na verejne prístupnom mieste. Spodný okraj skrine má byť minimálne 0,6 metra nad definitívne upraveným terénom.
- Odbočenie káblovej prípojky zo vzdušného vedenia: V tomto prípade môže byť prípojková skriňa umiestnená na podpernom bode vzdušného vedenia vo výške 2,5 až 3 metre, pričom kábel na podpernom bode musí byť do výšky minimálne 2,5 metra chránený ochrannou rúrkou proti mechanickému poškodeniu.
Uzemnenie a ochrana
Bezpečnosť elektrických inštalácií je neoddeliteľne spojená s kvalitným uzemnením. Elektromerový rozvádzač musí byť uzemnený a jeho zemný odpor nesmie presiahnuť 5 Ohm. Uzemnenie sa vykonáva pomocou pásoviny, ktorá sa kladie na dno výkopu v dostatočnej vzdialenosti od silového vodiča. V niektorých prípadoch sa zemniaci pás spája aj s hlavnou uzemňovacou svorkou v dome.
V mieste rozdelenia na sústavu TN-S musí byť na prípojnici PE (svorke PE) zhotovený uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne do 15 Ohm. Pri tom nie je nutné ukladať do zeme viac ako 20 metrov zemniaceho pásu (napríklad FeZn 30x4 mm² alebo iný rovnocenný uzemňovač). V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov k dispozícii samostatné svorky alebo prípojnice.
Každá budova musí byť vybavená hlavným pospájanjem, na ktoré sa pripája hlavný ochranný vodič, hlavný uzemňovací vodič, hlavná uzemňovacia svorka a všetky cudzie vodivé časti, ako sú rozvodné potrubia plynu, vody, ústredného vykurovania a klimatizácie, ako aj kovové konštrukčné časti budovy.
Po zhotovení technickej časti elektrickej prípojky a súvisiacich rozvodov je nevyhnutné vykonať odbornú prehliadku a odbornú skúšku (revíziu) oprávnenou osobou.
Rozvádzače za elektromerom
Rozvádzače (rozvodnice) umiestnené za elektromerom slúžia na sústredenie všetkých istiacech prístrojov, ako sú poistky, ističe a chrániče, ako aj ďalších komponentov ako stýkače, relé či zvončekové transformátory. Tieto rozvádzače sú srdcom domovej elektrickej inštalácie a zabezpečujú jej správnu funkciu a bezpečnosť.
Elektrické vedenia a stožiare: Prenos energie na diaľku
Elektrické vedenia sú rozsiahle siete, ktoré prenášajú elektrinu na veľké vzdialenosti. Úlohou stožiarov je niesť vodiče v dostatočnej vzdialenosti od zeme, čím sa zabezpečuje bezpečný prenos elektriny ponad rôzne prekážky, ako sú cesty, rieky, údolia či železničné trate, a predchádza sa tak kontaktu s prechádzajúcimi vozidlami alebo ľuďmi.
Na Slovensku prevádzkuje sieť vysokonapäťových vedení spoločnosť SEPS (Slovenská elektrizačná prenosová sústava). Celkovo je na Slovensku viac ako 7000 stožiarov patriacich pod SEPS.
- Výška stožiarov a napäťová hladina: Čím vyššia je napäťová hladina, tým vyššie musia byť vodiče na stožiaroch umiestnené. Toto je nevyhnutné pre bezpečný prenos elektriny pri vysokom napätí. Vedenia s napäťovou hladinou 400 kV sú preto prirodzene vyššie ako vedenia s napäťovou hladinou 220 kV.
- História vedení: Vedenia s napäťovou hladinou 220 kV sa na území bývalého Československa začali budovať už v roku 1952 (napríklad vedenia V270 a V275 Lískovec - Považská Bystrica - Bystričany). Od roku 1959 sa budujú aj 400 kV vedenia a elektrické stanice. Prvé 400 kV vedenie na území ČSR bolo vedenie číslo V404 Nošovice - Varín.

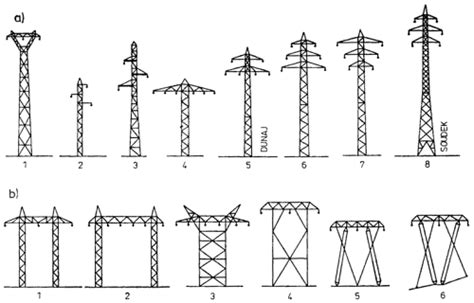

- Označenie stožiarov: Každý stožiar SEPS má svoje pomenovanie a číslo. Názvy často vychádzajú z tvaru stožiarov, ako napríklad Ypsilon, Stromček, Súdok či Portál.
- Vzdialenosť medzi stožiarmi: Priemerná vzdialenosť medzi dvoma stožiarmi 400 kV vedenia SEPS je približne 300 metrov. Najdlhšia zaznamenaná vzdialenosť na Slovensku je 1001 metrov, čo zodpovedá dĺžke približne desiatich futbalových ihrísk. Ide o vedenie V495 na stožiaroch typu Mačka v katastri obce Domaniža.
- Ochranné pásmo vedení: Vedenia majú svoje ochranné pásmo, ktoré je priestor v bezprostrednej blízkosti zariadenia sústavy. Jeho účelom je zabezpečiť spoľahlivú a plynulú prevádzku a ochranu života, zdravia a majetku osôb. Ochranné pásmo 400 kV vedenia je 25 metrov na každú stranu od krajného vodiča.
- Najvyšší stožiar: Najvyšší stožiar na svete bol postavený v Číne v roku 2019 (380 m). Na Slovensku bol najvyšší stožiar postavený v roku 2021 pri Dunaji na hraniciach s Maďarskom v obci Trávnik (104,3 m), pričom jeho výška je daná potrebou zabezpečiť lodnú dopravu na Dunaji.
Ako fungujú transformátory
Bezpečnostné prvky a ochrana vtáctva
Na vedenia vysokého napätia sa inštalujú výstražné gule (letecké gule) ako bezpečnostný prvok, ktorý má upozorniť leteckú prevádzku na prítomnosť vedenia, najmä v oblastiach, kde by mohlo dôjsť k ohrozeniu.
Vysokonapäťové vedenia môžu predstavovať nebezpečenstvo aj pre vtáctvo. Aby sa predišlo nárazom, inštaluje SEPS v spolupráci s environmentálnymi organizáciami špeciálne odkloňovacie prvky. Okrem toho SEPS inštaluje na stožiare aj hniezdne búdky, ktoré pomáhajú pri ochrane ohrozených druhov, ako je sokol rároh, ktorého populácia sa vďaka týmto opatreniam výrazne zvýšila.
Pripojenie zdrojov do distribučnej sústavy
Pripojenie nových zdrojov elektrickej energie do distribučnej sústavy (DS) podlieha špecifickým pravidlám a procesom. Žiadateľ o pripojenie musí podať žiadosť, na základe ktorej prevádzkovateľ distribučnej sústavy (napr. Západoslovenská distribučná, a.s.) stanoví záväzné technické podmienky pripojenia.
Rozlišujú sa tri základné režimy prevádzky:
- Paralelná prevádzka s DS (on-grid): Zdroj je trvalo pripojený do DS a je od nej závislý. V prípade výpadku napájania z DS nie je schopný prevádzky.
- Hybridné systémy: Zdroje schopné paralelnej prevádzky s DS (on-grid) aj ostrovnej prevádzky (off-grid). Systém sa len prechodne odpája od DS, predovšetkým v jej beznapäťovom stave.
- Trvalá ostrovná prevádzka (off-grid): Systém je trvalo mechanicky a elektricky oddelený od DS, bez možnosti pripojenia. Tieto zdroje nie sú pripojené do DS a neuzatvára sa s nimi zmluva o pripojení ani zmluva o prístupe.
Požiadavky na pripojenie sa líšia v závislosti od napäťovej úrovne a inštalovaného výkonu:
- Napäťová úroveň NN (Nízke napätie):
- Do 4,6 kW celkového inštalovaného výkonu je možné jednofázové pripojenie.
- Do 30 kW vrátane je možné uvažovať s trojfázovým pripojením priamo do domových rozvodov alebo cez samostatnú elektrickú prípojku NN do DS.
- Nad 30 kW je možné vyvedenie výkonu do distribučnej transformačnej stanice na NN stranu rozvádzača, prípadne posilnenie existujúceho vedenia DS.
- Napäťová úroveň VN (Vysoké napätie):
- Do 1 MW je možné vyvedenie výkonu cez vlastnú transformačnú stanicu žiadateľa, pripojenú do DS podzemným káblovým vedením VN alebo nadzemnou/podzemnou elektrickou prípojkou. Dĺžka prípojky je obmedzená (max. 1000 m pre nadzemnú, max. 500 m pre podzemnú).
- Do 10 MW je možné vyvedenie výkonu priamo do VN rozvodne elektrickej stanice VVN/VN DS alebo spínacej a meracej stanice VN DS. Žiadateľ vybuduje vlastné nadzemné VN elektrické vedenie.
- Napäťová úroveň VVN (Veľmi vysoké napätie):
- Nad 10 MW je možné vyvedenie výkonu cez vlastnú 110 kV/VN transformačnú stanicu žiadateľa, zaslučkovaním VVN elektrického vedenia DS. Alternatívou je pripojenie do poľa VVN rozvodne elektrickej stanice VVN/VN DS.
Náklady na pripojenie sú stanovené v súlade s platnými právnymi predpismi. Vlastné prívodné elektrické vedenie je budované a vlastnené žiadateľom. Náklady na realizáciu nadzemného VN vedenia sa odhadujú na minimálne 40 000 €/km, pre podzemné VN vedenie môžu prevýšiť 95 000 €/km. Pri VVN vedeniach sú náklady ešte podstatne vyššie, rádovo stovky tisíc až milióny eur za kilometer. Výstavba 110 kV/VN elektrickej stanice môže stáť rádovo 10 miliónov Eur.
Ochranné pásma: Bezpečnosť a zákonné obmedzenia
Ochranné pásma sú zriadené na ochranu zariadení elektrizačnej sústavy a zabezpečenie spoľahlivej prevádzky, ako aj ochrany života, zdravia a majetku osôb. Tieto pásma definuje Zákon o energetike č. 251/2012 Z. z. a sú zriadené pre podzemné vedenia, nadzemné vedenia, výrobne elektriny a elektrické stanice.
Typy ochranných pásiem a ich dimenzie:
- Vonkajšie nadzemné elektrické vedenie:
- 1 kV až 35 kV: 10 m od krajného vodiča (v lesoch 7 m), pre izolované vodiče 4 m (v lesoch 2 m), pre zavesené káble 1 m.
- 35 kV až 110 kV: 15 m.
- 110 kV až 220 kV: 20 m.
- 220 kV až 400 kV: 25 m.
- Nad 400 kV: 35 m.
- Zavesené káblové vedenie 35 kV až 110 kV: 2 m od krajného vodiča.
- Vonkajšie podzemné elektrické vedenie:
- Do 110 kV: 1 m od krajného kábla.
- Nad 110 kV: 3 m od krajného kábla.
- Elektrická stanica:
- Vonkajšie vyhotovenie (110 kV a viac): 30 m kolmo na oplotenie alebo hranicu objektu.
- Vonkajšie vyhotovenie (do 110 kV): 10 m kolmo na oplotenie alebo hranicu objektu.
- Vnútorné vyhotovenie: Vymedzené oplotením alebo obostavanou hranicou objektu.
Obmedzenia v ochranných pásmach:
V ochrannom pásme je zakázané zriaďovať stavby, konštrukcie a skládky, vysádzať trvalé porasty vyššie ako 3 metre, uskladňovať horľavé alebo výbušné látky, vykonávať činnosti ohrozujúce bezpečnosť osôb, majetku a spoľahlivosť prevádzky siete. Pri zemných prácach je nutný predchádzajúci súhlas prevádzkovateľa siete.
V prípade nadzemných vedení platí zákaz vjazdu mechanizmov s vysunutými časťami do ochranného pásma. Použitie ťažkých mechanizmov nad 6 ton je zakázané v pásme podzemného vedenia.
Vlastník pozemku je povinný umožniť prevádzkovateľovi prístup k zariadeniam v ochrannom pásme. Neuposlúchnutie môže viesť k pokutám a v krajných prípadoch aj k exekúcii. Energetici sú však povinní majiteľa pozemku vopred informovať o vstupe, s výnimkou kalamít a porúch.
Proces pripojenia nového odberného miesta
Proces pripojenia nového odberného miesta zahŕňa nasledovné kroky:
- Podanie žiadosti: Žiadosť o pripojenie nového odberného miesta sa podáva príslušnému prevádzkovateľovi distribučnej sústavy (ZSD, SSD, VSD). K žiadosti je potrebné priložiť povinné prílohy, vrátane geometrického plánu.
- Návrh zmluvy: Prevádzkovateľ DS odošle žiadateľovi návrh zmluvy o pripojení.
- Podpis a doručenie zmluvy: Žiadateľ podpíše návrh zmluvy a doručí ho späť prevádzkovateľovi.
- Úhrada poplatku: V stanovenom termíne je potrebné uhradiť poplatok za pripojenie.
- Príprava odberného miesta: Žiadateľ pripraví odberné miesto v súlade s technickými podmienkami a doručí prevádzkovateľovi potrebné doklady.
- Montáž elektromera: Prevádzkovateľ DS namontuje elektromer do 5 pracovných dní od prijatia požiadavky.
- Uzavretie zmluvy o dodávke: Posledným krokom je uzavretie zmluvy o dodávke a distribúcii elektrickej energie s vybraným dodávateľom.
Všetky uvedené informácie sú právne nezáväzné a majú výlučne informatívny charakter. Konkrétne podmienky pripojenia sa môžu líšiť.
