Uzemnenie, známe aj ako "Erdung" v nemeckom technickom kontexte, je jedným zo základných a nevyhnutných prvkov elektrickej bezpečnosti v každej budove, vrátane obytných objektov. Jeho primárnym cieľom je ochrana osôb a majetku pred nebezpečnými účinkami elektrického prúdu, najmä v prípade poruchy elektrického zariadenia. Tento článok sa zameria na objasnenie princípov uzemnenia, jeho dôležitosti a praktického uplatnenia v kontexte nemeckých elektrických inštalácií, s dôrazom na bežné situácie, ktoré sa môžu vyskytnúť na ulici alebo v jej okolí.
Čo je uzemnenie a prečo je dôležité?
Uzemnenie je spojenie elektrického zariadenia alebo systému s elektricky vodivou zeminou. Hlavnou myšlienkou je vytvoriť bezpečnú cestu pre elektrický prúd, aby mohol odtiecť do zeme v prípade, že dôjde k poruche izolácie alebo k inému nežiaducemu javu. Bez uzemnenia by sa kovové časti spotrebičov, ktoré nie sú pod napätím, mohli stať nebezpečne nabité, ak by sa vnútorné vodiče dotkli ich plášťa. Dotyk takéhoto zariadenia by potom mohol viesť k vážnemu úrazu elektrickým prúdom, pretože ľudské telo by sa stalo cestou pre prúd do zeme.

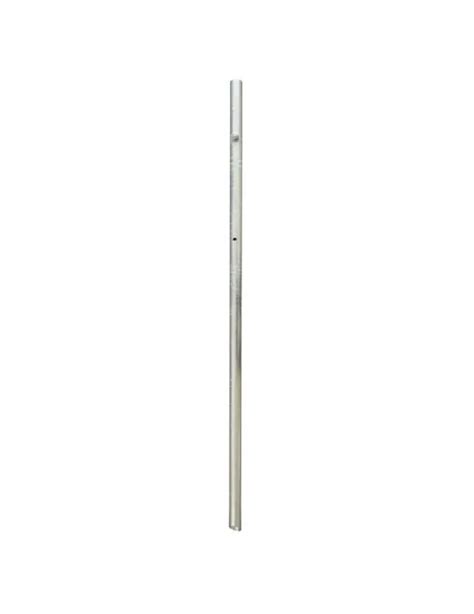

V nemeckých domácnostiach a budovách je uzemnenie realizované prostredníctvom ochranného vodiča (PE vodič - Protective Earth), ktorý je farebne označený zeleno-žltou kombináciou. Tento vodič je pripojený ku všetkým kovovým častiam spotrebičov, ako sú práčky, chladničky, sporáky, ale aj k vodovodným a plynovým potrubiam, kovovým konštrukciám budovy a k elektrickej sieti. V hlavnom rozvádzači je potom celý tento systém uzemnenia spojený s hlavnou zemniacou tyčou, ktorá je zapustená do zeme.
Vysvetlenie elektrického uzemnenia | Základné pojmy
Uzemnenie v nemeckých normách a predpisoch
Nemecko má jedny z najprísnejších elektrických bezpečnostných noriem na svete, ktoré sú zhrnuté v sérii noriem DIN (Deutsches Institut für Normung). Kľúčovou normou týkajúcou sa elektrických inštalácií je DIN VDE 0100. Táto norma definuje požiadavky na bezpečnú inštaláciu elektrických zariadení a stanovuje pravidlá pre uzemnenie.
Podľa nemeckých predpisov je uzemnenie povinné pre všetky nové elektrické inštalácie a pri rozsiahlejších rekonštrukciách starších inštalácií. V minulosti, najmä v starších budovách, sa často používali systémy bez uzemnenia (tzv. TT systémy alebo systémy bez ochranného vodiča). V týchto prípadoch je potrebné, aby boli spotrebiče vybavené dvojitou izoláciou alebo aby sa použili iné ochranné opatrenia, ako napríklad prúdové chrániče (RCD - Residual Current Device), ktoré fungujú aj v systémoch bez uzemnenia, ale ich účinnosť je vyššia v kombinácii s uzemnením.
Dôležitým aspektom je aj kvalita samotného uzemnenia. Zemniaci odpor by mal byť čo najnižší, aby sa zabezpečilo efektívne odvádzanie prípadného poruchového prúdu. Hodnota zemniaceho odporu sa pravidelne meria a kontroluje sa jej dodržiavanie podľa platných noriem.
Praktické aspekty uzemnenia na ulici
Keď hovoríme o "uzemnení na ulici", môžeme mať na mysli niekoľko aspektov:
Verejné osvetlenie a iné vonkajšie inštalácie: Stĺpy verejného osvetlenia, dopravné značky, reklamné pútače a iné vonkajšie elektrické zariadenia musia byť rovnako uzemnené. Uzemnenie týchto zariadení je kľúčové pre ich bezpečnú prevádzku, najmä v blízkosti chodcov a vozidiel. V prípade poškodenia kábla alebo inej poruchy by uzemnenie zabránilo tomu, aby sa kovové časti týchto zariadení stali nebezpečne nabité.
Uzemnenie budov pripojených na ulicu: Každá budova, ktorá má fasádu alebo iné prvky na ulici, musí mať svoje vlastné uzemnenie. Toto uzemnenie zvyčajne začína pri hlavnej zemniacej tyči pri základoch budovy a pokračuje dovnútra cez hlavný rozvádzač. V prípade budov, ktoré sú pripojené na verejné siete (voda, plyn, elektrina), je dôležité, aby boli tieto prípojky tiež integrované do systému uzemnenia budovy, aby sa predišlo vzniku rozdielových potenciálov.
Dočasné elektrické inštalácie na ulici: Pri stavebných prácach, kultúrnych podujatiach alebo iných dočasných aktivitách na ulici sa často používajú dočasné elektrické rozvody. Tieto rozvody musia byť tiež riadne uzemnené a zabezpečené proti poškodeniu. Používajú sa špeciálne stavebné rozvodné skrine a káble, ktoré sú navrhnuté tak, aby odolali drsnejším podmienkam na stavenisku.
Ochrana pred bleskom: Uzemnenie zohráva kľúčovú úlohu aj v systémoch ochrany pred bleskom. Bleskozvod na streche budovy je spojený s uzemňovacím systémom, ktorý odvádza energiu blesku do zeme. V prípade ulice to znamená, že aj budovy s bleskozvodmi prispievajú k celkovej bezpečnosti prostredia tým, že znižujú riziko požiaru alebo poškodenia spôsobené bleskom.
Bežné problémy a ich riešenia
Jedným z častých problémov, najmä v starších budovách, je nedostatočné alebo chýbajúce uzemnenie. V takýchto prípadoch je najlepším riešením kompletná rekonštrukcia elektrickej inštalácie podľa platných nemeckých noriem. Ak rekonštrukcia nie je možná, je nevyhnutné použiť prúdové chrániče (RCD) pre všetky obvody a spotrebiče. Tieto zariadenia reagujú na rozdiel medzi prúdom tečúcim do spotrebiča a prúdom, ktorý sa vracia späť. Ak je tento rozdiel (spôsobený únikom prúdu do zeme cez poruchu) príliš veľký, RCD okamžite preruší obvod.
Ďalším problémom môže byť korózia alebo poškodenie uzemňovacích vodičov, najmä v exteriéri, kde sú vystavené poveternostným vplyvom. Pravidelné kontroly a merania zemniaceho odporu sú preto nevyhnutné na zabezpečenie spoľahlivosti systému. V prípade, že sa zistí problém, je potrebné poškodené časti ihneď vymeniť.
Uzemnenie a elektrostatický náboj
Okrem ochrany pred poruchami elektrického prúdu z elektrickej siete slúži uzemnenie aj na odvádzanie elektrostatického náboja. Tento typ náboja sa môže hromadiť na rôznych materiáloch, ako sú plasty, textil alebo dokonca ľudské telo, a môže spôsobiť nepríjemné iskrenie. V priemyselných prostrediach, kde sa pracuje s horľavými materiálmi alebo citlivou elektronikou, je kontrola elektrostatického náboja mimoriadne dôležitá. Na ulici sa s týmto problémom stretávame menej často, ale napríklad pri manipulácii s palivami na čerpacej stanici môže byť správne uzemnenie vozidla dôležité pre prevenciu vzniku iskry.
Záver
Uzemnenie je neoddeliteľnou súčasťou elektrickej bezpečnosti v Nemecku. Jeho správne prevedenie a pravidelná údržba zabezpečujú ochranu pred úrazom elektrickým prúdom a minimalizujú riziko požiaru. Na ulici, kde sa stretáva verejné osvetlenie, budovy a dočasné inštalácie, je jeho význam ešte výraznejší. Dodržiavanie nemeckých noriem a predpisov, ako aj pravidelné kontroly, sú kľúčové pre udržanie vysokej úrovne bezpečnosti pre všetkých obyvateľov a používateľov verejných priestranstiev. Všetky elektrické systémy, či už sú v budovách alebo vonku, by mali byť navrhnuté a udržiavané s ohľadom na maximálnu bezpečnosť, pričom uzemnenie zohráva v tomto procese zásadnú rolu.
