V oblasti elektroinštalácií a bezpečnosti budov predstavuje uzemnenie jeden z najzásadnejších konceptov. Jeho primárnym cieľom je zabezpečiť bezpečnú cestu pre elektrický prúd do zeme v prípade poruchy alebo priameho zásahu bleskom. Správne uzemnenie nie je len technickou požiadavkou, ale nevyhnutným predpokladom pre ochranu osôb, majetku a samotnej elektroinštalácie pred potenciálne deštruktívnymi elektrickými javmi. V tomto článku sa ponoríme do hlbších vrstiev problematiky uzemnenia, od jeho základných princípov až po špecifické aplikácie a dôležitosť jeho správnej implementácie.
Základné princípy uzemnenia
Uzemnenie je v podstate spojenie elektrického systému alebo zariadenia so zemou, ktorá slúži ako nekonečný rezervoár pre elektrický náboj. Tento proces sa realizuje pomocou uzemňovacieho systému, ktorý sa skladá z uzemňovacej elektródy (tyč, doska alebo iná vodivá časť zaborená do zeme) a uzemňovacieho vodiča, ktorý spája túto elektródu s elektroinštaláciou budovy.
Princíp fungovania je založený na tom, že zem má veľmi nízky elektrický odpor. V prípade poruchy, kedy dôjde k nežiaducemu spojeniu fázového vodiča s kovovým obalom spotrebiča alebo inou vodivou časťou, uzemnenie poskytne nízkoohmovú cestu pre prúd, aby mohol bezpečne odtiecť do zeme. Tým sa zabráni vzniku nebezpečného dotykového napätia, ktoré by mohlo spôsobiť úraz elektrickým prúdom osobám, ktoré by sa dotkli chybných častí.
Okrem ochrany pred poruchami je uzemnenie kľúčové aj v systémoch ochrany pred bleskom. Pri údere blesku do budovy alebo jej bezprostrednej blízkosti je energia blesku smerovaná cez uzemňovací systém do zeme, čím sa minimalizuje riziko poškodenia elektroinštalácie, elektronických zariadení a samotnej stavby.
Uzemnenie v kontexte ochrany pred bleskom

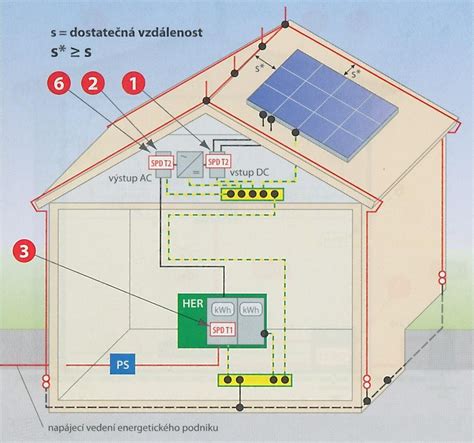

Ochrana pred bleskom je komplexný systém opatrení, ktorého cieľom je odviesť energiu blesku do zeme bezpečným spôsobom. Uzemnenie tvorí neoddeliteľnú súčasť tohto systému. V rámci ochrany pred bleskom sa rozlišujú tri hlavné časti:
- Zvodový systém: Zberače prijaté na streche alebo iných vyvýšených častiach stavby, ktoré zachytávajú úder blesku.
- Zvodové vedenie: Vodiče, ktoré odvádzajú prúd blesku od zvodového systému k uzemňovaciemu systému.
- Uzemňovací systém: Tvorený uzemňovacími elektródami a uzemňovacími vodičmi, ktoré bezpečne rozptýlia energiu blesku do zeme.
Správne navrhnutý a nainštalovaný uzemňovací systém je rozhodujúci pre účinnosť celej ochrany pred bleskom. Nízky odpor uzemnenia zabezpečuje rýchle a efektívne rozptýlenie energie blesku, čím sa znižuje pravdepodobnosť prepätia v elektrickej sieti a poškodenia pripojených zariadení. V prípade, že uzemnenie nie je dostatočne efektívne, môže energia blesku hľadať alternatívne cesty, ktoré môžu viesť k ničivým následkom.
Typy uzemňovacích systémov
Existuje niekoľko typov uzemňovacích systémov, ktoré sa líšia spôsobom inštalácie a použitými materiálmi. Voľba konkrétneho systému závisí od geologických podmienok, typu stavby a platných noriem. Medzi najčastejšie patria:
- Základové uzemnenie: V tomto prípade sa ako uzemňovacia elektróda využíva betónový základ budovy, do ktorého sú zabetónované oceľové výstuže alebo špeciálne uzemňovacie tyče. Tento typ uzemnenia je efektívny, pretože využíva prirodzenú vodivosť zeminy okolo základov a zároveň poskytuje mechanickú ochranu uzemňovacím prvkom.
- Prstencové uzemnenie: Uzemňovacia elektróda vo forme prstenca (drôtu alebo pásky) je uložená v zemi okolo obvodu budovy v určitej hĺbke. Tento systém zabezpečuje dobré rozptýlenie prúdu po celom obvode stavby a je zvlášť vhodný v prípadoch, kde nie je možné použiť základové uzemnenie.
- Početné uzemňovacie tyče: V tomto prípade sa do zeme zarážajú jednotlivé uzemňovacie tyče (zväčša medené alebo pozinkované oceľové tyče) v určitých rozstupoch. Tieto tyče sú potom prepojené uzemňovacím vodičom. Počet a dĺžka tyčí sa volí na základe požiadaviek na celkový odpor uzemnenia a geologických podmienok.
- Doskové uzemnenie: Používajú sa veľké kovové dosky umiestnené v zemi. Tento typ uzemnenia je menej bežný v bežných obytných budovách, ale môže byť efektívny v špecifických aplikáciách.
Vo všetkých prípadoch je dôležité zabezpečiť dobrý kontakt uzemňovacej elektródy s okolitou zeminou, čo sa dosahuje správnou hĺbkou uloženia a v prípade potreby aj navlhčením zeminy alebo použitím špeciálnych vodivých zmesí.
Ochranné a funkčné uzemnenie
Okrem primárneho účelu ochrany pred bleskom a poruchami plní uzemnenie aj ďalšie dôležité funkcie v elektrických systémoch.
Ochranné uzemnenie (PE vodič): Toto je najznámejší typ uzemnenia. Jeho hlavnou funkciou je ochrana pred úrazom elektrickým prúdom. Ako už bolo spomenuté, kovové časti elektrických spotrebičov a zariadení (ktoré sa za normálnych okolností nenachádzajú pod napätím) sú pripojené k ochrannému uzemňovaciemu vodiču (PE). V prípade poruchy, kedy sa napätie dostane na tieto časti, PE vodič zabezpečí odvod prúdu do zeme a aktiváciu ochranných prvkov (ističov alebo prúdových chráničov), ktoré prerušia obvod. Bez funkčného ochranného uzemnenia by dotyk s chybným spotrebičom mohol byť smrteľný.
Funkčné uzemnenie: Tento typ uzemnenia slúži na zabezpečenie správnej funkcie určitých elektrických zariadení alebo systémov. Napríklad v komunikačných systémoch alebo pri meracích prístrojoch môže funkčné uzemnenie pomôcť znížiť elektromagnetické rušenie a zabezpečiť stabilnú prevádzku. V tomto prípade nie je primárnym cieľom ochrana pred úrazom, ale zlepšenie výkonu a spoľahlivosti systému.
Vyrovnanie potenciálov: Dôležitým aspektom uzemnenia je aj vyrovnanie potenciálov. Všetky vodivé časti v budove, ako sú kovové potrubia, konštrukčné prvky a elektroinštalácia, by mali byť vzájomne prepojené a uzemnené. Tým sa zabezpečí, že všetky tieto časti budú mať v prípade poruchy alebo úderu blesku rovnaký potenciál, čím sa minimalizuje riziko vzniku nebezpečného napätia medzi nimi. Hlavný uzemňovací pripojovací bod (GKP) slúži ako centrálne miesto, kde sa pripájajú všetky uzemňovacie a vyrovnávacie vodiče.
Dôležitosť správneho návrhu a inštalácie
Nesprávne navrhnuté alebo nainštalované uzemnenie môže byť rovnako nebezpečné ako jeho úplná absencia. Nízky odpor uzemnenia je kľúčovým parametrom, ktorý sa musí dosiahnuť. Tento odpor závisí od mnohých faktorov, vrátane:
- Typu a veľkosti uzemňovacích elektród: Väčšia plocha kontaktu s zemou zvyčajne vedie k nižšiemu odporu.
- Hĺbky uloženia elektród: Hlbšie uložené elektródy sa zvyčajne dostanú do vrstiev zeminy s lepšou vodivosťou.
- Vlhkosti a vodivosti zeminy: Suchá a kamenistá zemina má vyšší odpor ako vlhká a ílovitá.
- Chemického zloženia zeminy: Prítomnosť solí a iných vodivých látok môže znížiť odpor.
- Použitých materiálov: Materiály s dobrou vodivosťou, ako je meď, sú preferované.
Na dosiahnutie požadovaného nízkeho odporu uzemnenia sa často používajú kombinované systémy, napríklad spojenie základového uzemnenia s prstencovým uzemnením alebo pridaním ďalších uzemňovacích tyčí. Meranie odporu uzemnenia pomocou špecializovaných prístrojov je nevyhnutnou súčasťou procesu návrhu a kontroly.
Odborná inštalácia je rovnako dôležitá ako správny návrh. Všetky spoje musia byť pevné a odolné voči korózii, aby sa zabezpečil dlhodobý a spoľahlivý kontakt. Použitie certifikovaných materiálov a dodržiavanie príslušných noriem (napríklad STN EN 62305 pre ochranu pred bleskom) sú nevyhnutné.
Bežné mýty a nedorozumenia
Napriek dôležitosti uzemnenia existuje okolo neho aj niekoľko bežných mýtov a nedorozumení:
- "Mám v dome starú elektroinštaláciu bez uzemnenia, to stačí." Toto je extrémne nebezpečné tvrdenie. Staré inštalácie, ktoré nie sú uzemnené, predstavujú zvýšené riziko úrazu elektrickým prúdom, najmä pri používaní moderných spotrebičov s kovovým obalom.
- "Uzemnenie je len pre ochranu pred bleskom." Ako sme uviedli, uzemnenie má aj kľúčovú úlohu v ochrane pred poruchami v bežnej prevádzke elektroinštalácie.
- "Stačí pripojiť jeden koniec kábla do zeme a druhý do spotrebiča." Toto je nesprávne a nebezpečné. Uzemnenie musí byť súčasťou celkového systému, ktorý je správne navrhnutý a certifikovaný.
- "Všetky kovové predmety v dome musia byť pripojené k uzemneniu." Nie všetky kovové predmety potrebujú byť pripojené. Pripojujú sa tie, ktoré by sa mohli v prípade poruchy dostať pod nebezpečné napätie. Vyrovnanie potenciálov je dôležité, ale musí byť realizované správne.
Je nevyhnutné spoliehať sa na odborné znalosti kvalifikovaných elektrikárov a dodržiavať platné technické normy pri akýchkoľvek prácach súvisiacich s elektroinštaláciou a uzemnením. Ignorovanie týchto zásad môže mať vážne dôsledky.
Záver
Uzemnenie je základným pilierom bezpečnosti v každej modernej budove. Jeho správna implementácia nie je voliteľnou možnosťou, ale nevyhnutnou požiadavkou na ochranu života, zdravia a majetku. Od ochrany pred úrazom elektrickým prúdom pri bežných poruchách až po záchranu pred ničivou silou blesku, funkčný a spoľahlivý uzemňovací systém zohráva nezastupiteľnú úlohu. Preto je dôležité venovať mu patričnú pozornosť, spoľahnúť sa na profesionálne návrhy a inštalácie a zabezpečiť, aby bol vždy v súlade s najnovšími technickými normami a predpismi.
