Uzemnenie je jedným z najzákladnejších, no zároveň najkritickejších prvkov v každom elektrickom systéme. Jeho primárnym účelom je zabezpečiť bezpečnosť osôb a ochranu elektrických zariadení pred škodlivými účinkami porúch, ako sú prepätia alebo skraty. Pochopenie princípov uzemnenia je kľúčové pre každého, kto sa zaoberá elektrickými inštaláciami, od domácich majstrov po profesionálnych elektrotechnikov.
Čo je to uzemnenie a prečo je dôležité?
Uzemnenie, v podstate, znamená pripojenie elektrického obvodu alebo zariadenia k zemi. Táto zem, teda pôda okolo nás, slúži ako obrovský elektrický vodič s prakticky neobmedzenou kapacitou prijať alebo dodať elektrický náboj. V kontexte elektrických inštalácií sa uzemnenie realizuje pomocou uzemňovacieho vodiča, ktorý spája kovové časti elektrických spotrebičov a rozvodných skríň s uzemňovacím systémom budovy, ktorý je následne pripojený k zemniacemu prvku v zemi (napríklad zemniacej tyči alebo páse).
Hlavným dôvodom pre uzemnenie je ochrana pred úrazom elektrickým prúdom. V prípade poruchy izolácie, kedy sa fázový vodič dotkne kovového krytu spotrebiča, by sa tento kryt stal nebezpečne nabitým. Ak by sa osoba dotkla takéhoto zariadenia a zároveň bola v kontakte so zemou (napríklad stála na vlhkej podlahe), elektrický prúd by prešiel jej telom do zeme, čo môže mať fatálne následky. Uzemnenie tento problém rieši tým, že poskytuje nízkoimpedančnú cestu pre prúd do zeme. V prípade skratu na kryt spotrebiča pretečie cez uzemňovací vodič veľký prúd, ktorý v zlomku sekundy spustí ochranné zariadenie, ako je istič alebo prúdový chránič, a tým odpojí napájanie.
Okrem ochrany osôb uzemnenie chráni aj samotné elektrické zariadenia. Prepätia, ktoré môžu vzniknúť napríklad pri úderoch blesku alebo pri spínacích procesoch v sieti, môžu poškodiť citlivé elektronické komponenty. Uzemnenie slúži ako cesta na odvedenie týchto prepätí do zeme, čím sa znižuje riziko ich ničivého účinku.
Prúdový chránič (RCD) – Ako funguje?
Typy uzemnenia a ich aplikácie

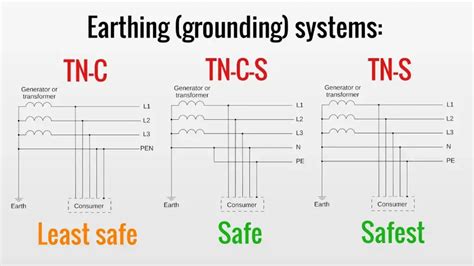

Existuje niekoľko rôznych systémov uzemnenia, ktoré sa líšia konfiguráciou a spôsobom pripojenia k zemi. Najbežnejšie systémy sú označené medzinárodnými skratkami TN, TT a IT.
Systém TN (Terre-Neutre): V tomto systéme je bod napájania (zvyčajne primárny bod transformátora) priamo spojený so zemou a zároveň sú kovové kryty všetkých elektrických zariadení pripojené k tomuto zemnenému bodu pomocou ochranného vodiča. Existujú tri hlavné varianty systému TN:
- TN-S (Système Terre-Neutre - Séparé): V tomto systéme sú neutrálny vodič a ochranný uzemňovací vodič oddelené po celej dĺžke od zdroja až po koncové zariadenia. Táto konfigurácia poskytuje najvyššiu úroveň bezpečnosti a je preferovaná v moderných inštaláciách.
- TN-C (Système Terre-Neutre - Combiné): V tomto systéme sú neutrálny vodič a ochranný uzemňovací vodič spojené do jedného vodiča (PEN vodič) po celej dĺžke rozvodu. Hoci je tento systém lacnejší na realizáciu, má určité nevýhody z hľadiska bezpečnosti a elektromagnetickej kompatibility, a preto sa v nových inštaláciách čoraz menej používa.
- TN-C-S (Système Terre-Neutre - Combiné-Séparé): Kombinuje prvky TN-C a TN-S. V určitých častiach rozvodu sú neutrálny a ochranný vodič spojené (ako v TN-C), zatiaľ čo v iných častiach sú oddelené (ako v TN-S). Toto je často používaný systém, ktorý ponúka kompromis medzi nákladmi a bezpečnosťou.

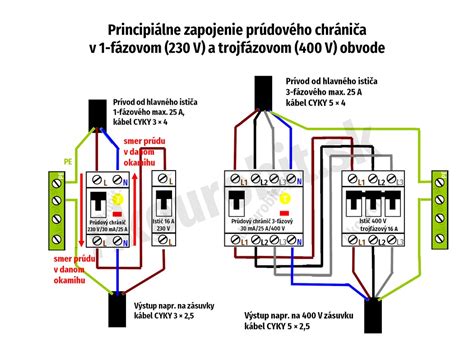

Systém TT (Terre-Terre): V systéme TT je bod napájania priamo spojený so zemou a zároveň sú aj kovové kryty elektrických zariadení pripojené k vlastnému uzemňovaciemu systému, ktorý je nezávislý od uzemnenia zdroja. V tomto systéme je kľúčová funkcia prúdového chrániča (RCD - Residual Current Device), ktorý monitoruje rozdiel prúdov vo fázovom a neutrálom vodiči. Pri poruche, kedy prúd uniká do zeme cez kryt zariadenia, prúdový chránič detekuje tento rozdiel a rýchlo odpojí napájanie. Systém TT je bežný v oblastiach, kde nie je možné zabezpečiť spoľahlivé uzemnenie zdroja, napríklad v odľahlých oblastiach alebo pri dočasných inštaláciách.
Systém IT (Isolé-Terre): V systéme IT je bod napájania buď izolovaný od zeme, alebo spojený so zemou cez vysokú impedanciu. Kryty elektrických zariadení sú pripojené k zemi. Prvá porucha v systéme IT (dotyk fázového vodiča s krytom) nespôsobí okamžité vypnutie, pretože nedochádza k uzatvoreniu obvodu s dostatočne veľkým prúdom. To umožňuje pokračovať v prevádzke, zatiaľ čo sa porucha signalizuje a opraví. Druhá porucha, ktorá by vytvorila skrat medzi dvoma fázami alebo medzi fázou a zemou, by viedla k okamžitému vypnutiu. Systémy IT sa používajú v špecifických aplikáciách, kde je prerušenie dodávky elektrickej energie neprijateľné, napríklad v nemocničných operačných sálach alebo v priemyselných procesoch.
Realizácia uzemnenia v praxi
Správna realizácia uzemnenia je komplexný proces, ktorý vyžaduje dodržiavanie technických noriem a predpisov. Základným prvkom je uzemňovací systém budovy, ktorý sa skladá z:
- Uzemňovacieho prvku: Toto je priama súčasť, ktorá je v kontakte so zemou. Môže to byť zemniaca tyč (kovová tyč zatlčená do zeme), zemniaci pás (kovový pás uložený v zemi) alebo zemniaca doska. Dôležitým parametrom je zemný odpor, ktorý by mal byť čo najnižší, aby sa zabezpečila efektívna cesta pre prúd do zeme. Hodnota zemného odporu závisí od typu pôdy, vlhkosti a tvaru uzemňovacieho prvku.
- Hlavného uzemňovacieho vodiča (HLV): Tento vodič spája uzemňovací prvok s hlavnou uzemňovacou prípojnicou v elektrickej rozvodnej skrini budovy. Musí byť dostatočne dimenzovaný na zvládnutie predpokladaných prúdov pri poruche.
- Hlavnej uzemňovacej prípojnice (HUP): Je to zbernica umiestnená v hlavnej rozvodnej skrini, ku ktorej sa pripájajú všetky ochranné uzemňovacie vodiče z jednotlivých obvodov, ako aj HLV a uzemňovacie vodiče prichádzajúce z iných častí budovy (napr. z vodovodného systému, plynového potrubia - tzv. pospájanie).
- Ochranných uzemňovacích vodičov (PE vodiče): Tieto vodiče spájajú kovové kryty všetkých elektrických zariadení s hlavnou uzemňovacou prípojnicou. V systémoch TN-S a TN-C-S sú tieto vodiče oddelené od neutrálneho vodiča.
Dôležitým aspektom je aj tzv. ekvipotenciálne pospájanie. To znamená prepojenie všetkých vodivých častí, ktoré by sa mohli pri poruche dostať pod nebezpečné napätie, s hlavnou uzemňovacou prípojnicou. Okrem kovových krytov spotrebičov sem patria aj vodovodné a plynové potrubia, kovové konštrukcie budovy, kovové rámy okien a dverí, a dokonca aj zemniace systémy bleskozvodov. Cieľom je zabezpečiť, aby všetky tieto časti mali rovnaký elektrický potenciál, čím sa eliminuje rozdiel napätí, ktorý by mohol byť nebezpečný.
Uzemnenie a prepätia
Uzemnenie hrá kľúčovú úlohu aj pri ochrane pred prepätiami. Prepätia môžu mať rôzne zdroje:
- Vonkajšie prepätia: Najčastejšie spôsobené úderom blesku do blízkej alebo priamej blízkosti elektrického vedenia. Blesk môže indukovat vysoké napätie v kábloch alebo priamo zasiahnuť budovu.
- Vnútorné prepätia: Vznikajú v rámci samotnej elektrickej siete v dôsledku spínacích operácií, napríklad pri zapínaní alebo vypínaní veľkých elektrických spotrebičov (motory, transformátory) alebo pri poruchách v sieti.

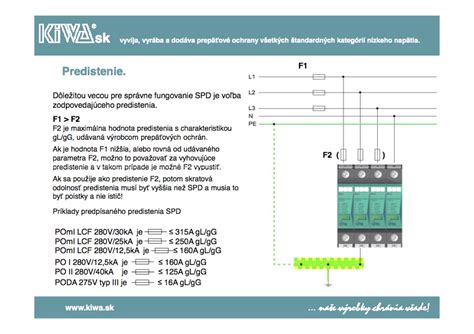

Na ochranu pred prepätiami sa používajú tzv. prepäťové ochrany (SPD - Surge Protective Devices). Tieto zariadenia sú navrhnuté tak, aby pri detekcii nadmerného napätia okamžite vytvorili cestu pre prúd do zeme, čím odvedú prebytočnú energiu. SPD sa inštalujú na rôznych úrovniach elektrického rozvodu, od hlavného vstupu do budovy až po koncové zásuvky. Správne uzemnenie je nevyhnutné pre správnu funkciu prepäťových ochrán. Bez efektívneho uzemnenia by prebytočná energia nemala kam odtekať a mohla by poškodiť pripojené zariadenia.
Bežné mýty a nedorozumenia o uzemnení
Napriek svojej dôležitosti je okolo uzemnenia stále množstvo nejasností a mýtov. Jedným z najčastejších je presvedčenie, že "uzemnená zásuvka" je automaticky bezpečná. Je však dôležité si uvedomiť, že samotná zásuvka je len bodom pripojenia. Bez správneho zapojenia uzemňovacieho vodiča do tejto zásuvky a bez nadväznosti na celý uzemňovací systém budovy, táto funkcia neplní svoj účel.
Ďalším mýtom je, že uzemnenie je zbytočné pri použití prúdových chráničov. Ako bolo spomenuté, prúdové chrániče sú síce účinné pri detekcii úniku prúdu, ale ich funkcia je synergická s uzemnením. V systémoch TT, kde uzemnenie nie je priamo spojené so zdrojom, je prúdový chránič primárnou ochranou. Avšak aj v týchto prípadoch správne uzemnenie zabezpečuje rýchlejšiu a spoľahlivejšiu reakciu. V systémoch TN, kde uzemnenie slúži na iniciovanie vypnutia ističa pri skrate, je prúdový chránič doplnkovou ochranou proti malým unikajúcim prúdom, ktoré by inak neboli dostatočne veľké na spustenie ističa.
Niektorí ľudia sa tiež domnievajú, že uzemňovací vodič je len "záložný" a pri bežnej prevádzke nie je aktívny. V systémoch TN-S a TN-C-S je uzemňovací vodič aktívny neustále a slúži ako referenčný bod pre stabilizáciu napätia a ochranu pred elektromagnetickým rušením. V prípade poruchy sa jeho aktivita dramaticky zvýši.
Prúdový chránič (RCD) – Ako funguje?
Budúcnosť uzemnenia a nové výzvy
S neustálym rozvojom technológií a rastúcim počtom elektrických a elektronických zariadení v našich domácnostiach a priemysle, sa kladú aj nové nároky na systémy uzemnenia. Nárast citlivých elektronických zariadení, ktoré sú náchylnejšie na poškodenie prepätiami a elektromagnetickým rušením, si vyžaduje presnejšie a spoľahlivejšie uzemňovacie systémy.
Zavádzanie obnoviteľných zdrojov energie, ako sú fotovoltaické panely a veterné turbíny, tiež prináša nové výzvy. Tieto systémy často pracujú s rôznymi napäťovými úrovňami a vyžadujú špecifické riešenia uzemnenia na zabezpečenie ich bezpečnej a efektívnej prevádzky.
Okrem toho, rastúce povedomie o elektromagnetickej kompatibilite (EMC) vedie k tomu, že uzemnenie je čoraz viac vnímané nielen ako bezpečnostný prvok, ale aj ako prostriedok na minimalizáciu elektromagnetického rušenia medzi zariadeniami. Správne uzemnenie pomáha odvádzať nežiaduce vysokofrekvenčné prúdy, ktoré by mohli narúšať funkciu citlivej elektroniky.
V konečnom dôsledku, uzemnenie zostáva fundamentálnym stavebným kameňom bezpečnosti v elektrických systémoch. Jeho správne pochopenie, návrh a realizácia sú nevyhnutné pre ochranu životov, majetku a zabezpečenie spoľahlivej prevádzky našej modernej elektrifikovanej spoločnosti. Ignorovanie alebo podceňovanie významu uzemnenia môže mať vážne a nákladné dôsledky.
