Uzemnenie v malých objektoch: Bezpečnosť a spoľahlivosť

Uzemnenie je základným pilierom elektrickej bezpečnosti, pričom jeho význam sa nezmenšuje ani pri malých objektoch, ako sú záhradné domčeky, prístrešky na autá, alebo iné drobné stavby. Hoci sa na prvý pohľad môže zdať, že tieto konštrukcie nevyžadujú takú úroveň ochrany ako plnohodnotné obytné budovy, opak je pravdou. Správne uzemnenie malých objektov je kľúčové pre predchádzanie úrazom elektrickým prúdom, poškodeniu pripojených zariadení a ochranu pred účinkami atmosférických výbojov. Tento článok sa podrobne zameriava na princípy, metódy a dôležitosť uzemnenia v kontexte malých objektov, poskytujúc komplexný pohľad od základných konceptov až po praktické aplikácie.

Prečo je uzemnenie v malých objektoch nevyhnutné?

Základná funkcia uzemnenia spočíva v odvádzaní nežiaducich elektrických nábojov do zeme. V prípade malých objektov, ktoré často slúžia na skladovanie náradia, ako dielne, alebo ako rekreačné priestory, je táto funkcia rovnako dôležitá. Existuje niekoľko kľúčových dôvodov, prečo by sa nemalo podceňovať uzemnenie týchto stavieb:

• Ochrana pred úrazom elektrickým prúdom: Ak dôjde k poruche izolácie elektrického spotrebiča pripojeného k sieti v malom objekte, kovové časti spotrebiča sa môžu stať pod napätím. Bez uzemnenia by sa dotyk takého spotrebiča mohol stať smrteľným. Uzemnenie zabezpečí, že v prípade poruchy bude prúd bezpečne odvedený do zeme, čím sa spustí ochranný mechanizmus (napríklad istič) a preruší sa napájanie. Toto je obzvlášť dôležité v prostrediach, kde sa vyskytuje vlhkosť, ako sú záhradné dielne alebo skleníky.
• Ochrana pred prepätím a atmosférickými výbojmi (bleskom): Malé objekty, najmä tie, ktoré sú umiestnené na otvorených priestranstvách alebo sú vyššie ako okolité predmety, sú náchylnejšie na zásah bleskom. Správne prevedený systém ochrany pred bleskom, ktorý zahŕňa uzemnenie, môže odviesť energiu blesku do zeme a minimalizovať tak riziko požiaru alebo poškodenia. Aj keď sa nemusí jednať o rozsiahly systém ako pri veľkých budovách, základné uzemnenie je nevyhnutné.
• Spoľahlivá prevádzka citlivých zariadení: Niektoré malé objekty môžu byť vybavené citlivou elektronikou, ako sú kompresory, zváracie zariadenia, alebo dokonca malé laboratórne prístroje. Tieto zariadenia môžu byť náchylné na poškodenie spôsobené elektrickým šumom alebo prepätím v sieti. Uzemnenie pomáha stabilizovať elektrický potenciál a zabezpečiť ich správnu a spoľahlivú funkciu.
• Dodržiavanie noriem a predpisov: Elektrické inštalácie, dokonca aj v malých objektoch, podliehajú platným technickým normám a legislatívnym predpisom. Správne uzemnenie je jednou zo základných požiadaviek týchto noriem, a jeho zanedbanie môže viesť k problémom pri kolaudácii, poistných udalostiach, alebo dokonca k právnym dôsledkom.

Princípy uzemnenia v malých objektoch

Uzemnenie sa skladá z dvoch hlavných častí: uzemňovača a uzemňovacieho vodiča.

• Uzemňovač: Toto je zariadenie, ktoré je v priamom kontakte so zemou. Môže to byť kovová tyč zatlčená do zeme (uzemňovacia tyč), kovová doska umiestnená v zemi, alebo dokonca kovový základ stavby, ak je na to navrhnutý. Pre malé objekty sa najčastejšie používajú uzemňovacie tyče, ktoré sú cenovo dostupné a relatívne jednoduché na inštaláciu. Hĺbka a typ uzemňovača závisia od vodivosti pôdy, ktorá sa môže líšiť v závislosti od typu pôdy, vlhkosti a obsahu minerálov. V oblastiach s nízkou vodivosťou pôdy môže byť potrebné použiť viacero uzemňovacích tyčí, ktoré sú spojené dohromady.
• Uzemňovací vodič: Je to vodič, ktorý spája uzemňovač s elektrickou inštaláciou objektu. Tento vodič musí byť dostatočne dimenzovaný na predpokladané prúdy a musí byť odolný voči korózii a mechanickému poškodeniu. V prípade malých objektov sa často používa medený alebo pozinkovaný oceľový vodič. Dôležité je, aby bol uzemňovací vodič čo najkratší a viedol priamo k uzemňovaču, aby sa minimalizoval elektrický odpor.

Základným cieľom uzemnenia je dosiahnuť čo najnižší možný odpor medzi uzemňovačom a zemou. Nízky odpor zabezpečí, že v prípade poruchy alebo prepätia bude prúd efektívne odvádzaný do zeme bez toho, aby došlo k nebezpečnému zvýšeniu napätia na kovových častiach objektu.

Metódy uzemnenia pre malé objekty

Existuje niekoľko spôsobov, ako realizovať uzemnenie pre malé objekty, v závislosti od ich veľkosti, účelu a existujúcej infraštruktúry.

1. Samostatné uzemnenie: Toto je najbežnejší a najspoľahlivejší spôsob pre malé objekty, ktoré sú napájané samostatným elektrickým vedením. V tomto prípade sa v blízkosti objektu zatlčie do zeme jedna alebo viacero uzemňovacích tyčí. Tieto tyče sú potom pomocou uzemňovacieho vodiča pripojené k hlavnej uzemnenej svorke v elektrickej rozvodnej skrini objektu.

   • Výhody: Vysoká spoľahlivosť, nezávislosť od uzemnenia hlavnej budovy.
   • Nevýhody: Vyžaduje inštaláciu vlastného uzemňovacieho systému.

2. Spoločné uzemnenie s hlavnou budovou: Ak je malý objekt napájaný z elektrickej siete hlavnej budovy (napríklad záhradný domček pripojený z rodinného domu), môže byť uzemnený prostredníctvom existujúceho uzemňovacieho systému hlavnej budovy. V tomto prípade je potrebné zabezpečiť, aby uzemňovací vodič, ktorý vedie z hlavnej budovy k malému objektu, bol správne dimenzovaný a pripojený k hlavnému uzemňovaciemu systému.

   • Výhody: Jednoduchšia inštalácia, ak už existuje spoľahlivý uzemňovací systém v hlavnej budove.
   • Nevýhody: Spoľahlivosť závisí od kvality uzemnenia hlavnej budovy. V prípade problémov s uzemnením hlavnej budovy to môže ovplyvniť aj malý objekt.

3. Uzemnenie pomocou kovových konštrukcií: V niektorých prípadoch, ak je malý objekt postavený na kovovej konštrukcii (napríklad plechový prístrešok na kovových nohách), môže byť táto konštrukcia priamo uzemnená. Je však dôležité, aby tieto kovové časti boli dostatočne vodivé a aby bolo zabezpečené spoľahlivé spojenie s zemou. Táto metóda sa však odporúča len v kombinácii s ďalšími bezpečnostnými opatreniami a po konzultácii s odborníkom.

Výber uzemňovacieho systému závisí od viacerých faktorov:

• Veľkosť a typ objektu: Dielňa s náročnými strojmi bude vyžadovať robustnejší systém ako malý záhradný prístrešok.
• Typ pripojených zariadení: Citlivá elektronika vyžaduje kvalitnejšie uzemnenie.
• Miestne geologické podmienky: Vodivosť pôdy ovplyvňuje účinnosť uzemňovača.
• Existujúca elektrická infraštruktúra: Možnosť využiť uzemnenie hlavnej budovy.

Praktické aspekty a inštalácia

Inštalácia uzemnenia by mala byť vykonaná v súlade s platnými normami a predpismi. V mnohých krajinách je vyžadované, aby takéto práce vykonával kvalifikovaný elektrikár.

Kroky pri inštalácii samostatného uzemnenia:

1. Výber miesta: Uzemňovacia tyč by mala byť umiestnená v blízkosti objektu, ideálne v mieste, kde je pôda vlhká a dobre vodivá.
2. Inštalácia uzemňovača: Uzemňovacia tyč (alebo viacero tyčí) sa zatlčie do zeme do požadovanej hĺbky. Hĺbka závisí od typu uzemňovača a pôdnych podmienok, ale bežne sa pohybuje od 1,5 do 3 metrov. Ak sa používa viacero tyčí, mali by byť od seba vzdialené aspoň dvojnásobok ich dĺžky a spojené vodivým vodičom.

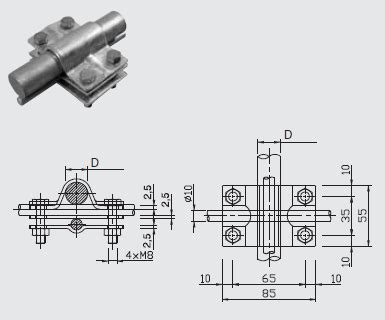

3. Pripojenie uzemňovacieho vodiča: Uzemňovacia tyč sa pripojí k uzemňovaciemu vodiču pomocou špeciálnej svorky, ktorá zabezpečí pevné a vodivé spojenie.
4. Vedenie uzemňovacieho vodiča: Uzemňovací vodič sa potom privedie k elektrickej rozvodnej skrini malého objektu a pripojí sa k hlavnej uzemnenej svorke.
5. Prepojenie s inštaláciou: Všetky kovové časti elektroinštalácie v malom objekte (napr. kovové rámy zásuviek, kryty svietidiel) a tiež vodivé časti konštrukcie objektu (ak sú kovové) by mali byť pripojené k uzemňovaciemu systému.

Dôležité upozornenia:

• Používajte certifikované materiály: Uzemňovacie tyče, vodiče a svorky by mali spĺňať príslušné normy.
• Dbajte na kvalitu spojov: Všetky spoje musia byť pevné, vodivé a chránené pred koróziou.
• Pravidelná kontrola: Uzemňovací systém by mal byť pravidelne kontrolovaný, aby sa zabezpečila jeho funkčnosť. Stav uzemnenia sa dá overiť meraním zemného odporu.
• Konzultácia s odborníkom: V prípade akýchkoľvek pochybností alebo pri zložitejších inštaláciách je vždy najlepšie obrátiť sa na kvalifikovaného elektrikára.

Časté omyly a predsudky o uzemnení

Napriek jeho dôležitosti existuje niekoľko bežných omylov týkajúcich sa uzemnenia, najmä v kontexte malých objektov:

• "Je to len malý objekt, nepotrebuje uzemnenie." Toto je najnebezpečnejší omyl. Ako bolo uvedené, aj malé objekty môžu byť zdrojom nebezpečných situácií a vyžadujú adekvátnu ochranu.
• "Stačí pripojiť spotrebič k zemi pomocou kábla." Toto je extrémne nebezpečné a nesprávne. Uzemnenie vyžaduje systematické pripojenie k uzemňovaciemu systému objektu, nie len náhodné pripojenie k zemi.
• "Uzemnenie je zbytočné, ak nepripojím nič elektrické." Aj keď nepoužívate elektrické spotrebiče, objekt môže byť zasiahnutý bleskom, alebo sa môže stať súčasťou elektrického obvodu cez iné, neočakávané cesty.
• "Uzemňovací vodič je rovnaký ako nulovací vodič." Hoci v niektorých systémoch sú tieto vodiče spojené na jednom mieste, ich funkcie sú odlišné a ich nesprávne zapojenie môže byť nebezpečné.

Budúcnosť a pokročilé systémy uzemnenia

S rastúcou komplexnosťou elektrických systémov a zvyšujúcim sa počtom pripojených zariadení, sa vyvíjajú aj pokročilejšie metódy uzemnenia a ochrany. Pre malé objekty to môže znamenať integráciu s inteligentnými systémami riadenia energie, monitorovanie stavu uzemnenia v reálnom čase, alebo použitie špeciálnych uzemňovacích materiálov s dlhšou životnosťou a lepšími vodivými vlastnosťami.

Základné princípy však zostávajú nezmenené: minimalizácia elektrického odporu, spoľahlivé spojenia a dodržiavanie bezpečnostných noriem. Uzemnenie malých objektov nie je len technickou požiadavkou, ale predovšetkým investíciou do bezpečnosti osôb a majetku. Zanedbanie tejto základnej ochrany môže mať vážne a nepredvídateľné následky. Preto je dôležité pristupovať k uzemneniu s náležitou vážnosťou a odbornosťou, či už ide o malý záhradný domček, alebo rozsiahle priemyselné zariadenie. Bezpečnosť vždy na prvom mieste.
