Uzemnenie, často označované aj ako uzemňovací systém, je základným pilierom bezpečnosti každej modernej elektrickej inštalácie. Jeho primárnou funkciou je zabezpečiť ochranu osôb a majetku pred nebezpečnými účinkami elektrického prúdu, predovšetkým v prípade poruchy. Bez správne navrhnutého a realizovaného uzemnenia by bolo používanie elektrických zariadení spojené s vážnymi rizikami úrazu elektrickým prúdom či požiaru.
Základné princípy uzemnenia
V jadre uzemnenia leží princíp vytvorenia bezpečnej a nízkoimpedančnej cesty pre elektrický prúd do zeme. V prípade, že dôjde k poruche izolácie elektrického spotrebiča a napätie sa dostane na jeho kovový plášť, uzemnenie okamžite odvedie tento nebezpečný prúd do zeme. Tým sa zabráni tomu, aby sa napätie na plášti spotrebiča stalo nebezpečným pre človeka, ktorý by sa ho dotkol.
Kľúčovými komponentmi uzemňovacieho systému sú:
- Uzemňovacia elektróda: Toto je fyzické spojenie so zemou, ktoré môže mať rôzne formy. Najčastejšie sa používajú zemniace tyče zatlčené do zeme, zemniace pásky uložené v zemi, alebo sa využíva základový zemnič obopínajúci základy budovy. Dôležitá je dostatočná hĺbka a rozsah kontaktu s pôdou, aby sa zabezpečila nízka zemná odporová plocha.
- Uzemňovací vodič: Tento vodič spája uzemňovaciu elektródu s hlavnou uzemňovacou svorkou v objekte. Musí byť dostatočne dimenzovaný na zvládnutie potenciálnych poruchových prúdov.
- Hlavná uzemňovacia svorka (HUP): Toto je centrický bod v elektrickej inštalácii, kde sa spájajú všetky uzemňovacie vodiče z rôznych častí systému, vrátane hlavného ochranného vodiča (PE) z prípojky rozvodného systému a uzemňovacích vodičov z vnútorných inštalácií.
- Ochranné vodiče (PE): Tieto vodiče sú súčasťou elektrickej inštalácie a spájajú ochranné svorky všetkých zásuviek, kovových častí spotrebičov a iných vodivých prvkov s hlavnou uzemňovacou svorkou.
Prečo je uzemnenie dôležité?
Bez uzemnenia by sa v prípade poruchy izolácie kovový plášť spotrebiča stal pod napätím. Ak by sa ho potom niekto dotkol, elektrický prúd by pretekal jeho telom do zeme, čo by mohlo mať fatálne následky. Uzemnenie funguje ako poistka - v prípade nebezpečnej situácie odvedie prúd bezpečne preč.
Okrem ochrany pred úrazom elektrickým prúdom má uzemnenie aj ďalšie dôležité funkcie:
- Ochrana pred prepätím: Uzemnenie pomáha odviesť prepäťové rázy, ktoré môžu vzniknúť napríklad pri úderoch blesku alebo pri prepínacích procesoch v sieti, a tým chrániť citlivú elektroniku.
- Stabilizácia napätia: V niektorých systémoch pomáha uzemnenie stabilizovať napäťové úrovne.
- Ochrana pred statickou elektrinou: V špecifických prostrediach, kde sa hromadí statická elektrina (napr. v priemyselných prevádzkach), uzemnenie slúži na jej bezpečné odvádzanie.
Typy uzemňovacích systémov
Existuje niekoľko základných typov uzemňovacích systémov, ktoré sa líšia v spôsobe pripojenia neutrálneho bodu zdroja a ochranných vodičov k zemi. Najbežnejšie sú:
- TN systém: V tomto systéme je neutrálny bod zdroja priamo uzemnený a ochranné vodiče sú priamo spojené s týmto uzemneným neutrálom. Existuje v niekoľkých variantoch (TN-S, TN-C, TN-C-S), ktoré sa líšia v tom, či sú neutrálny a ochranný vodič spojené v celej dĺžke alebo len v jednom bode. TN-S systém, kde sú neutrálny a ochranný vodič oddelené po celej dĺžke, je považovaný za najbezpečnejší.
- TT systém: V tomto systéme je neutrálny bod zdroja uzemnený a zároveň sú uzemnené aj ochranné vodiče na strane odberateľa prostredníctvom samostatnej uzemňovacej elektródy. Tento systém vyžaduje použitie prúdových chráničov (RCD) na zabezpečenie dostatočnej ochrany.
- IT systém: V tomto systéme nie je neutrálny bod zdroja uzemnený, alebo je uzemnený cez vysokú impedanciu. Ochrana sa zabezpečuje monitorovaním izolačného stavu a použitím prúdových chráničov. Tento systém sa používa najmä v zdravotníckych zariadeniach alebo v priemyselných prevádzkach, kde je potrebné zabezpečiť neprerušenosť dodávky elektriny aj pri prvej poruche.
Voľba konkrétneho uzemňovacieho systému závisí od mnohých faktorov, vrátane typu napájacej siete, požiadaviek na bezpečnosť a miestnych predpisov.
Uzemnenie v praxi: Od bytového domu po priemyselný podnik
V bežných domácnostiach je uzemňovací systém zvyčajne realizovaný pomocou ochranných vodičov (označených zeleno-žltou farbou), ktoré sú pripojené k zásuvkám a kovovým častiam spotrebičov. Hlavná uzemňovacia svorka (HUP) sa nachádza zvyčajne pri hlavnom rozvádzači. V starších budovách sa však môžeme stretnúť s inštaláciami bez uzemnenia, ktoré predstavujú zvýšené riziko a vyžadujú modernizáciu.
V priemyselných prevádzkach je uzemnenie ešte kritickejšie. Okrem ochrany pracovníkov je nevyhnutné aj pre správnu funkciu a ochranu citlivých elektronických zariadení, riadiacich systémov a strojov. Často sa tu používajú robustnejšie uzemňovacie systémy, vrátane viacerých uzemňovacích elektród a špeciálnych ochranných opatrení proti prepätiu a statickej elektrine.
Uzemnite sa pomocou týchto 6 jednoduchých techník uzemnenia | Tipy kognitívno-behaviorálnej terapie
Význam pravidelnej kontroly a údržby
Správne fungovanie uzemňovacieho systému nie je samozrejmosťou. Vplyvom korózie, mechanického poškodenia alebo iných faktorov sa môže jeho účinnosť časom znižovať. Preto je nevyhnutné vykonávať pravidelné kontroly a merania uzemnenia odborníkmi. Tieto kontroly by mali zahŕňať:

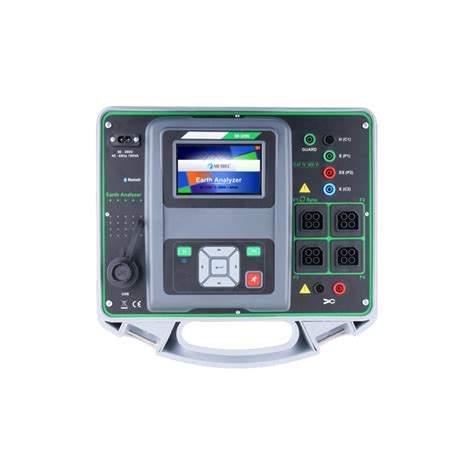

- Meranie zemného odporu: Zisťuje sa odpor uzemňovacej elektródy voči zemi. Nízky odpor je kľúčový pre účinné odvádzanie poruchových prúdov.
- Kontrola kontinuity ochranných vodičov: Overuje sa, či sú všetky ochranné vodiče neporušené a správne pripojené.
- Vizuálna kontrola: Preveruje sa stav uzemňovacích vodičov, svoriek a elektród z hľadiska korózie a poškodenia.
Dodržiavanie bezpečnostných noriem a pravidelná údržba uzemňovacieho systému sú neoddeliteľnou súčasťou zodpovedného prístupu k elektrickej bezpečnosti. Investícia do kvalitného uzemnenia a jeho starostlivosti je investíciou do ochrany života a zdravia.
