Uzemnenie je jedným z najdôležitejších bezpečnostných prvkov v každej elektroinštalácii. Jeho primárnou úlohou je ochrániť ľudí pred úrazom elektrickým prúdom a zároveň chrániť samotné elektrické zariadenia pred poškodením. Správne uzemnenie zabezpečuje, že v prípade poruchy, ako je napríklad skrat alebo poškodenie izolácie, dôjde k bezpečnému odvedeniu nebezpečného napätia do zeme. Bez adekvátneho uzemnenia by sa kryty elektrických spotrebičov mohli stať nebezpečne nabité, čo by viedlo k vážnym úrazom pri dotyku.
Princíp fungovania uzemnenia
Základný princíp uzemnenia spočíva v vytvorení nízko-odporovej cesty z elektrického zariadenia do zeme. Zem pôsobí ako obrovský vodič s takmer nulovým potenciálom. Keď je zariadenie uzemnené, znamená to, že jeho vodivé časti, ktoré nie sú pod napätím (napríklad kovové kryty spotrebičov), sú spojené s touto zemnou cestou.
V prípade poruchy, kedy sa živý vodič dotkne vodivého krytu, dôjde k priamemu spojeniu medzi fázovým vodičom a uzemnením. Vznikne tak veľmi nízko-odporová skratová cesta. Táto cesta umožní pretekať veľkému prúdu, ktorý následne spustí ochranné zariadenie - najčastejšie istič alebo prúdový chránič. Istič preruší dodávku elektriny do obvodu, čím sa odstráni nebezpečné napätie a zabráni sa úrazu. Bez uzemnenia by sa tento skratový prúd nemohol dostatočne zväčšiť, ochranné zariadenie by sa nespustilo a kovový kryt by zostal pod nebezpečným napätím.
Typy uzemnenia a ich použitie
Existujú rôzne systémy uzemnenia, ktoré sa líšia v spôsobe pripojenia neutrálneho bodu zdroja napätia a ochranných vodičov k zemi. Najbežnejšie systémy sú TN, TT a IT.
TN systém (Terre-Neutre)
V TN systéme je neutrálny bod zdroja priamo uzemnený a ochranné vodiče spotrebičov sú spojené s týmto uzemneným neutrálom. Existuje niekoľko variantov TN systému:
- TN-S (Système Terre-Neutre Séparé): V tomto systéme sú ochranný vodič (PE) a neutrálny vodič (N) oddelené po celej dĺžke od zdroja až po koncový spotrebič. To poskytuje najlepšiu ochranu, pretože sa minimalizuje riziko prenosu napätia na ochranné vodiče v dôsledku porúch v neutrálnej sieti.
- TN-C (Système Terre-Neutre Combiné): V tomto systéme sú ochranný a neutrálny vodič spojené do jedného kombinovaného vodiča (PEN) po celú dobu. Používa sa najmä v starších inštaláciách alebo v sieťach s nižším napätím. Tento systém je menej bezpečný ako TN-S, pretože porucha v neutrálnej sieti môže spôsobiť napätie na ochranných prvkoch.
- TN-C-S: Kombinuje prvky TN-C a TN-S. V určitých častiach siete sú vodiče spojené (PEN), ale v iných sú oddelené (PE a N). Toto je často používané riešenie, ktoré umožňuje flexibilitu pri modernizácii starších inštalácií.
TT systém (Terre-Terre)
V TT systéme je neutrálny bod zdroja priamo uzemnený a ochranné vodiče koncových zariadení sú taktiež priamo uzemnené prostredníctvom vlastného uzemňovacieho zariadenia. Tento systém je bežný v distribúciách, kde sú zdroje napätia (napríklad transformátory) oddelené od uzemnenia koncových odberateľov. Hlavnou ochranou v TT systéme sú prúdové chrániče (FI/RCD), ktoré detekujú rozdiel prúdov medzi fázovým a neutrálom a v prípade poruchy prerušia obvod.
IT systém (Isolé-Terre)
V IT systéme nie je neutrálny bod zdroja priamo uzemnený. Je buď izolovaný od zeme, alebo pripojený cez vysokú impedanciu. Ochranné vodiče sú však pripojené k zemi. Tento systém sa používa v situáciách, kde je mimoriadne dôležité zabezpečiť nepretržitosť dodávky elektriny, napríklad v nemocniciach (operačné sály) alebo v priemyselných prevádzkach. Prvá porucha v IT systéme nevyvolá okamžité vypnutie, ale signalizuje sa, aby bolo možné poruchu odstrániť pred vznikom druhej poruchy.
Pochopenie uzemňovacích usporiadaní - TNCS, TT, TNS
Požiadavky na uzemňovacie zariadenie
Pre zabezpečenie účinnosti uzemnenia je nevyhnutné, aby uzemňovacie zariadenie spĺňalo určité požiadavky:
- Nízky odpor uzemnenia: Odpor uzemňovacieho systému musí byť čo najnižší, aby sa zabezpečilo rýchle a efektívne odvedenie skratových prúdov do zeme. Nízky odpor je ovplyvnený vlastnosťami pôdy (vlhkosť, vodivosť, obsah solí), hĺbkou a dĺžkou zemničov, ako aj ich počtom a usporiadaním. Pri meraní sa tento odpor často udáva v Ohmoch (Ω). Pre bežné inštalácie sa odporúča hodnota pod 10 Ω, ale konkrétne požiadavky sa môžu líšiť v závislosti od typu siete a použitých ochranných prvkov.
- Spoľahlivosť a trvanlivosť: Uzemňovacie zariadenie musí byť vyrobené z korózii odolných materiálov a musí byť inštalované tak, aby bolo chránené pred mechanickým poškodením a koróziou. Tým sa zabezpečí jeho dlhodobá funkčnosť.
- Pripojenie: Všetky vodivé časti, ktoré by sa mohli stať nebezpečne napäté, musia byť spoľahlivo pripojené k ochrannému vodiču. To zahŕňa kovové kryty spotrebičov, kovové potrubia, rámy budov a ďalšie.
Meranie a kontrola uzemnenia
Pravidelná kontrola a meranie odporu uzemnenia sú kľúčové pre overenie jeho správnej funkčnosti. Tieto merania by mali vykonávať kvalifikovaní elektrikári pomocou špecializovaných prístrojov. Frekvencia kontrol závisí od typu inštalácie a platných noriem, ale všeobecne sa odporúča vykonávať ich pri uvádzaní novej inštalácie do prevádzky, po akýchkoľvek úpravách alebo rekonštrukciách, a pravidelne v stanovených intervaloch (napríklad každých 5 rokov pre bežné budovy).
Pri meraní sa zisťuje nielen odpor uzemňovacieho telesa, ale aj spojitosť ochranných vodičov a ich pripojenie k jednotlivým spotrebičom. Dôležité je tiež overenie správnej funkcie prúdových chráničov, ktoré sú v mnohých systémoch neoddeliteľnou súčasťou ochrany.
Význam uzemnenia v moderných technológiách
S rastúcou komplexnosťou moderných elektrických a elektronických zariadení nadobúda správne uzemnenie ešte väčší význam. Citlivé elektronické komponenty, ako sú počítače, komunikačné systémy a dátové siete, môžu byť poškodené prepätím alebo elektrostatickým výbojom. Správne uzemnenie pomáha odviesť tieto nežiaduce energie bezpečne do zeme a chráni tak drahé a citlivé zariadenia.
Okrem ochrany pred úrazom a poškodením zariadení je uzemnenie nevyhnutné aj pre správnu funkciu systémov ochrany pred bleskom ( LPS - Lightning Protection System). Bleskozvod zachytáva energiu blesku a odvádza ju do zeme prostredníctvom uzemňovacieho systému. Efektívne uzemnenie je preto kľúčové pre minimalizáciu škôd spôsobených bleskom.
Bežné mýty a nedorozumenia týkajúce sa uzemnenia
Napriek dôležitosti uzemnenia existuje okolo neho aj niekoľko rozšírených mýtov a nedorozumení:

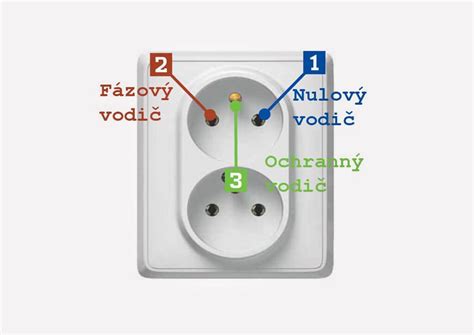

- "Stačí pripojiť spotrebič do zásuvky s dvoma kolíkmi a je uzemnený." Toto je nesprávne. Dvojkolíková zásuvka neposkytuje uzemnenie. Len trojkolíková zásuvka s uzemňovacím kontaktom a správne pripojeným ochranným vodičom zabezpečuje uzemnenie.
- "Všetky kovové predmety v dome musia byť uzemnené." Nie je to úplne presné. Uzemňovať sa musia len tie vodivé časti, ktoré sa môžu v dôsledku poruchy dostať pod nebezpečné napätie. Napríklad kovové potrubia vody alebo plynu, ktoré nie sú priamo spojené s elektrickou inštaláciou, sa zvyčajne uzemňujú ako súčasť pospájania všetkých kovových častí (ekvipotenciálna väzba).
- "Uzemnenie je len pre staré alebo nebezpečné spotrebiče." Toto je omyl. Moderné a nové spotrebiče, najmä tie s kovovými časťami a elektronickými obvodmi, vyžadujú uzemnenie pre svoju bezpečnú a správnu funkciu.
Správne pochopenie a implementácia uzemnenia sú základnými kameňmi bezpečnej elektroinštalácie. Ignorovanie jeho dôležitosti môže mať vážne následky.
