V dnešnom svete, kde elektrina zohráva kľúčovú úlohu v každej sfére nášho života, je bezpečnosť elektrických inštalácií absolútnou prioritou. Jednou z najzákladnejších a zároveň najúčinnejších metód ochrany pred nebezpečnými účinkami elektrického prúdu je uzemnenie. Tento článok sa podrobne zameria na koncept uzemnenia, jeho princípy, dôležitosť a rôzne aspekty súvisiace s jeho implementáciou a údržbou v bežných elektrických systémoch. Pochopenie uzemnenia nie je len doménou elektrotechnikov, ale je dôležité aj pre bežných používateľov, aby si boli vedomí jeho prínosu pre ich bezpečnosť.
Čo je uzemnenie a prečo je dôležité?
Uzemnenie je v podstate spojenie elektrickej inštalácie alebo zariadenia s vodivou zemou. Cieľom uzemnenia je odviesť nežiaduce elektrické náboje, ktoré by sa mohli nahromadiť na kovových častiach elektrických spotrebičov, do zeme. Tým sa minimalizuje riziko úrazu elektrickým prúdom. Predstavte si to ako záchrannú cestu pre elektrický prúd v prípade poruchy.
V bežnej prevádzke by elektrický prúd mal prúdiť výhradne cez vodiče určené na tento účel. Avšak, v dôsledku poškodenia izolácie, prepätia alebo iných porúch, sa môže stať, že fázový vodič (ten, ktorý nesie napätie) sa dotkne kovového plášťa spotrebiča. Ak spotrebič nie je uzemnený, tento kovový plášť sa stane nebezpečne nabitým. V momente, keď sa človek dotkne takéhoto spotrebiča a zároveň je v kontakte so zemou (napríklad stojí na zemi alebo sa dotýka iného uzemneného predmetu), vytvorí sa takzvaná "skratová cesta" cez jeho telo do zeme. Tento elektrický prúd prechádzajúci telom môže spôsobiť vážne zranenia alebo dokonca smrť.
Uzemnenie funguje ako poistka. Keď dôjde k dotyku fázového vodiča s uzemneným kovovým plášťom, vytvorí sa nízkoimpedančná cesta pre prúd do zeme. Táto cesta umožňuje pretekanie veľkého prúdu, ktorý by mal v ideálnom prípade okamžite spustiť ochranné zariadenie, ako je istič alebo prúdový chránič. Tieto zariadenia potom prerušia napájanie, čím sa odstráni nebezpečné napätie z tela spotrebiča a ochráni sa tak užívateľ. Bez uzemnenia by prúdový chránič nemusel správne fungovať, pretože by nebol dostatočný rozdiel prúdov medzi fázovým a nulovým vodičom, ktorý je základom jeho detekcie poruchy.
Princípy fungovania uzemnenia
Základným princípom uzemnenia je vytvorenie nízkoimpedančnej (nízko odporovej) cesty medzi kovovými nevodivými časťami elektrického zariadenia a zemou. Táto cesta sa nazýva ochranný vodič (PE vodič - Protective Earth). Ochranný vodič je typicky označený zeleno-žltou farbou a je pripojený k uzemňovaciemu systému budovy a zároveň ku každému kovovému krytu alebo šasi elektrického spotrebiča, ktorý by sa mohol nebezpečne nabiť.
Ako to funguje v praxi:
- Normálna prevádzka: Elektrický prúd tečie iba pracovnými vodičmi (fázové a nulové vodiče) a napája spotrebič. Uzemňovací vodič je bez napätia.
- Porucha (napr. poškodená izolácia): Fázový vodič sa dotkne kovového krytu spotrebiča.
- Bez uzemnenia: Kovový kryt sa stane nebezpečne nabitým. Ak sa ho niekto dotkne, prúd pretečie cez jeho telo do zeme, čo môže spôsobiť úraz.
- S uzemnením: Kovový kryt je spojený s ochranným vodičom, ktorý je pripojený k uzemňovaciemu systému. Vytvorí sa nízkoimpedančná cesta pre prúd do zeme.
- Reakcia ochranného zariadenia: Veľký prúd tečúci ochranným vodičom do zeme spôsobí, že istič alebo prúdový chránič v obvode okamžite zareaguje a preruší dodávku elektriny.
Kľúčové pojmy v súvislosti s uzemnením:
- Uzemňovací systém: Súbor vodivých prvkov (uzemňovače, zemniče, uzemňovacie vodiče), ktoré zabezpečujú spojenie elektrickej inštalácie so zemou.
- Uzemňovač: Vodivý prvok, ktorý je priamo v kontakte so zemou (napr. zemniaca tyč, zemniaca platňa).
- Zemnič: Vodič, ktorý spája uzemňovač s elektrickou inštaláciou.
- Ochranný vodič (PE): Vodič, ktorý spája nevodivé kovové časti zariadení s uzemňovacím systémom.
- Impedancia: Celkový odpor elektrického obvodu, ktorý zahŕňa nielen odpor, ale aj reaktanciu. Nízka impedancia uzemňovacieho obvodu je nevyhnutná pre správnu funkciu ochrany.
Prúdový chránič (RCD) – Ako funguje?
Typy uzemňovacích systémov
Existuje niekoľko typov uzemňovacích systémov, ktoré sa líšia v spôsobe pripojenia pracovného nulového vodiča (N) a ochranného uzemňovacieho vodiča (PE) k zemniacemu systému. Najbežnejšie systémy sú:
TN systém (Terre-Neutre): V tomto systéme je bod napájania (transformátor) priamo uzemnený a zároveň je nulový vodič (N) priamo spojený so zemou po celej dĺžke. Existuje niekoľko podtypov TN systému:
- TN-S: Ochranný vodič (PE) a nulový vodič (N) sú oddelené po celej dĺžke od napájacej stanice až po koncový spotrebič. Toto je najbezpečnejší variant TN systému, pretože minimalizuje riziko prenosu rušenia a zabezpečuje, že pri prerušení nulového vodiča nedôjde k vybavovaniu ochranných zariadení.
- TN-C: Nulový vodič (N) a ochranný vodič (PE) sú spojené do jedného kombinovaného vodiča (PEN) po celej dĺžke inštalácie. Tento systém je lacnejší, ale menej bezpečný, pretože prerušenie PEN vodiča môže spôsobiť, že všetky pripojené zariadenia sa stanú nebezpečne nabitými. V nových inštaláciách sa používa len zriedka.
- TN-C-S: Kombinuje oba systémy. V časti inštalácie je PEN vodič, ktorý sa potom v istom bode rozdelí na samostatné N a PE vodiče. Toto je bežný kompromis medzi cenou a bezpečnosťou.
TT systém (Terre-Terre): V tomto systéme je bod napájania uzemnený a zároveň sú nevodivé kovové časti zariadení priamo uzemnené cez vlastný uzemňovací systém. V tomto systéme je kľúčové použitie prúdových chráničov (RCD - Residual Current Device), pretože celková impedancia uzemňovacieho obvodu môže byť vyššia. Prúdový chránič detekuje rozdiel prúdov medzi fázovým a nulovým vodičom a v prípade poruchy preruší obvod.
IT systém (Isolé-Terre): V tomto systéme je bod napájania buď izolovaný od zeme, alebo uzemnený cez vysokú impedanciu. Kovové časti zariadení sú uzemnené. Tento systém sa používa najmä v špecializovaných aplikáciách, kde je potrebné zabezpečiť nepretržitú dodávku elektriny aj pri prvej poruche (napr. v nemocniciach na operačných sálach).
Voľba konkrétneho uzemňovacieho systému závisí od mnohých faktorov, vrátane typu budovy, jej použitia, lokálnych predpisov a požiadaviek na bezpečnosť. V domácnostiach sa najčastejšie stretávame s systémom TN-C-S alebo TT.
Uzemnenie v domácnostiach
V moderných domácnostiach je uzemnenie neodmysliteľnou súčasťou elektroinštalácie. Každá zásuvka s ochranným kontaktom by mala byť pripojená k ochrannému vodiču. Týka sa to nielen zásuviek, ale aj kovových častí domácich spotrebičov, ako sú práčky, sušičky, umývačky riadu, sporáky, bojleri, a dokonca aj kovové rámy svietidiel.
Pri inštalácii nových spotrebičov alebo pri rekonštrukcii elektroinštalácie je mimoriadne dôležité zabezpečiť správne pripojenie všetkých uzemňovacích bodov. Tieto vodiče by mali byť správne dimenzované a bez prerušenia vedené až k hlavnému uzemňovaciemu bodu budovy, kde je napojený na hlavný uzemňovač.
Dôležitosť uzemňovacích bodov:

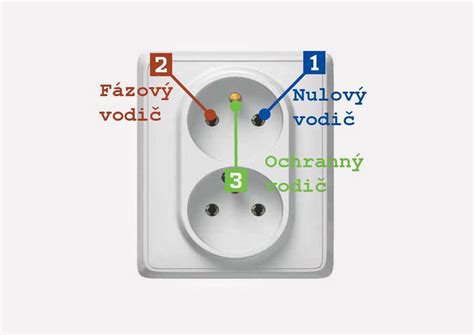

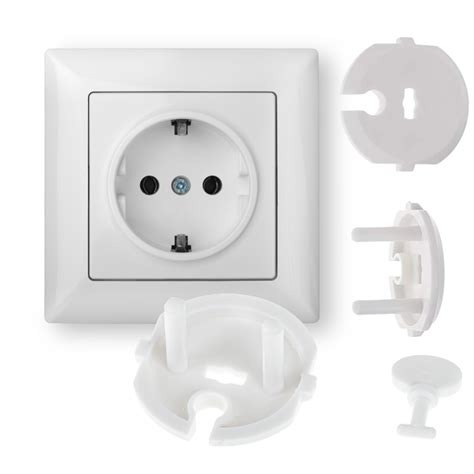

- Zásuvky: Zásuvky s ochranným kontaktom (tzv. "uzemnené zásuvky") majú bočné kontakty, ktoré sú spojené s ochranným vodičom. Pri zasunutí spotrebiča s uzemnenou zástrčkou sa tieto kontakty spoja s krytom spotrebiča.
- Spotrebiče: Väčšina elektrických spotrebičov s kovovým plášťom je vybavená zástrčkou s tromi kolíkmi, pričom prostredný kolík je určený pre ochranný vodič.
- Rozvádzače: V každom elektrickom rozvádzači sa nachádza svorkovnica pre ochranné vodiče, ku ktorej sú pripojené všetky PE vodiče z jednotlivých obvodov.
Uzemňovacie systémy v budovách
Každá budova by mala mať vybudovaný vlastný uzemňovací systém. Tento systém sa skladá z:
- Hlavného uzemňovača: Zvyčajne ide o systém zemniacich tyčí zatlčených do zeme v blízkosti základov budovy, alebo o zemniacu sieť položenú okolo základov.
- Hlavného zemniča: Vodivý pás alebo kábel, ktorý spája všetky zemniace tyče alebo zemniacu sieť do jedného bodu.
- Hlavnej uzemňovacej svorkovnice (GUP - Główny punkt uziemienia): Miesto v hlavnom rozvádzači budovy, kde sa zbiehajú všetky ochranné vodiče, uzemňovacie vodiče z elektrickej siete, uzemňovacie vodiče z telekomunikačných a dátových sietí, a prípadne aj uzemňovacie vodiče z bleskozvodov.
Správne dimenzovanie a inštalácia uzemňovacieho systému je kľúčová pre jeho účinnosť. Odpor uzemňovacieho systému by mal byť čo najnižší, aby sa zabezpečilo rýchle a bezpečné odvedenie prípadných poruchových prúdov. Toto sa pravidelne overuje meraním zemného odporu.
Uzemnenie a bleskozvody
Bleskozvod (systém ochrany pred bleskom) je úzko spojený s uzemňovacím systémom budovy. Bleskozvod zachytáva energiu blesku a bezpečne ju odvádza do zeme. Pretože blesk predstavuje extrémne vysoké napätie a prúd, je nevyhnutné, aby bol bleskozvod pripojený k rovnakému, dostatočne dimenzovanému uzemňovaciemu systému ako celá elektrická inštalácia.
Ak by bol bleskozvod uzemnený oddelene, alebo ak by jeho uzemnenie nebolo dostatočne efektívne, mohlo by dôjsť k nebezpečnému prepätiu v celej budove, ktoré by poškodilo nielen elektrické spotrebiče, ale predovšetkým by predstavovalo vážne riziko pre osoby. Cieľom je zabezpečiť, aby elektrický potenciál celej budovy (vrátane vodivých častí, ktoré nie sú priamo súčasťou elektrickej inštalácie, ako sú kovové rúrky, konštrukcie atď.) bol počas úderu blesku čo najviac vyrovnaný a blízky potenciálu zeme.
Meranie a údržba uzemnenia
Účinnosť uzemňovacieho systému nie je konštantná. Vplyvom korózie, mechanického poškodenia alebo zmien v zemnej vlhkosti sa môže odpor uzemnenia postupne zvyšovať. Preto je nevyhnutné, aby sa uzemňovací systém pravidelne kontroloval a meral.
Hlavné kontrolné činnosti:
- Vizuálna kontrola: Pravidelná kontrola viditeľných častí uzemnenia (uzemňovacie svorky, vodiče) na známky poškodenia, korózie alebo uvoľnenia.
- Meranie zemného odporu: Pomocou špecializovaných prístrojov (tzv. zemnomerov) sa meria celkový odpor uzemňovacieho systému. Tento odpor by mal byť v rámci predpísaných hodnôt (ktoré sa líšia v závislosti od typu uzemňovacieho systému a lokálnych noriem).
- Kontrola kontinuity ochranných vodičov: Overenie, či sú všetky ochranné vodiče správne pripojené a bez prerušenia.
- Meranie vybavovacej hodnoty prúdových chráničov: Uistenie sa, že prúdové chrániče reagujú v predpísanom čase a pri správnom rozdielovom prúde.
Tieto merania a kontroly by mali vykonávať kvalifikovaní odborníci v pravidelných intervaloch, ktoré sú stanovené legislatívou alebo normami. Nedostatočne funkčné uzemnenie je rovnako nebezpečné ako žiadne uzemnenie.
Bežné mýty a nepochopenia o uzemnení
Napriek jeho dôležitosti existuje okolo uzemnenia niekoľko mýtov a nepochopení:
- "Ak mám prúdový chránič, nepotrebujem uzemnenie." Toto je zásadný omyl. Prúdový chránič funguje správne iba vtedy, ak je prítomný funkčný ochranný vodič, ktorý umožňuje detekciu rozdielu prúdov. V prípade poruchy bez uzemnenia by prúdový chránič nemusel reagovať.
- "Uzemnenie je len pre staré spotrebiče." Moderné spotrebiče, aj keď majú pokročilé elektronické obvody, stále obsahujú kovové časti, ktoré sa v prípade poruchy môžu stať nebezpečne nabitými. Preto je uzemnenie relevantné pre všetky typy elektrických zariadení.
- "Môžem použiť hocijaký kovový predmet na uzemnenie." Toto je extrémne nebezpečné. Uzemnenie musí byť vykonané špecializovanými, správne dimenzovanými vodičmi pripojenými k určenému uzemňovaciemu systému. Použitie nesprávnych predmetov môže viesť k nepredvídateľným a nebezpečným situáciám.
- "Ak môj spotrebič nemá uzemňovaciu zástrčku, nemusí sa uzemňovať." Niektoré spotrebiče sú navrhnuté s dvojitou izoláciou (symbol dvojitého štvorca) a preto nepotrebujú ochranné uzemnenie. Je však dôležité toto overiť a nespoliehať sa na to bez dôkazu.
Záver
Uzemnenie nie je len technický detail, ale základný pilier bezpečnosti v každej elektrickej inštalácii. Jeho správna funkcia chráni nielen pred úrazom elektrickým prúdom, ale aj pred poškodením elektrických zariadení v dôsledku prepätia alebo úderu blesku. Dôkladné pochopenie princípov uzemnenia, jeho pravidelná údržba a dodržiavanie bezpečnostných predpisov sú nevyhnutné pre zaistenie bezpečného prostredia pre nás všetkých. Investícia do kvalitného uzemňovacieho systému a jeho pravidelná kontrola je investíciou do vlastnej bezpečnosti a bezpečnosti vašej rodiny.
