Uzemnenie je základným bezpečnostným prvkom každej elektroinštalácie. Jeho hlavným cieľom je ochrániť ľudí pred úrazom elektrickým prúdom a zároveň zabezpečiť správnu funkciu elektrických spotrebičov a zariadení. Hoci sa môže zdať koncept uzemnenia jednoduchý, jeho správna implementácia a pochopenie jeho dôležitosti sú kľúčové pre celkovú bezpečnosť elektrického systému. Tento článok sa ponorí do detailov uzemnenia, jeho funkcií, rôznych typov a jeho nevyhnutnosti v moderných elektroinštaláciách.
Základné princípy uzemnenia
Uzemnenie spočíva v prepojení elektrického systému alebo jeho častí so zemou. Zem, ako obrovský vodivý objekt, slúži ako referenčný potenciál s nulovým napätím. Cieľom uzemnenia je poskytnúť bezpečnú cestu pre zablúdený elektrický prúd do zeme, čím sa zabráni nebezpečnému hromadeniu napätia na kovových častiach, ktoré by sa nemali pod napätím nachádzať.
Predstavte si elektrický spotrebič, ako je napríklad práčka. Vo vnútri sa nachádzajú elektrické komponenty, ktoré sú normálne izolované od vonkajšieho kovového plášťa. Ak dôjde k poruche izolácie a vodič pod napätím sa dotkne plášťa, tento plášť sa stane nebezpečne nabitým. Bez uzemnenia by sa ktokoľvek, kto sa dotkne práčky, stal súčasťou elektrického obvodu, čo by viedlo k vážnemu úrazu elektrickým prúdom.
Uzemnený spotrebič má svoj kovový plášť pripojený k uzemňovaciemu vodiču, ktorý vedie späť k hlavnému uzemňovaciemu bodu budovy a následne k uzemňovaciemu zariadeniu v zemi. V prípade vyššie uvedeného scenára by sa elektrický prúd z poškodeného vodiča okamžite presmeroval cez uzemňovací vodič do zeme. Toto náhle zvýšenie prúdu by spustilo ochranné zariadenie, ako je istič alebo poistka, ktoré by okamžite prerušilo napájanie, čím by sa spotrebič stal bezpečným.
Funkcie uzemnenia
Uzemnenie plní niekoľko životne dôležitých funkcií v elektroinštaláciách:
- Ochrana pred úrazom elektrickým prúdom: Toto je primárna a najdôležitejšia funkcia. Uzemnenie zabraňuje tomu, aby sa nevodivé kovové časti spotrebičov alebo zariadení dostali pod nebezpečné napätie v prípade poruchy. Tým chráni používateľov pred elektrickým šokom pri dotyku týchto častí.
- Ochrana pred prepätím: Uzemnenie pomáha odviesť prepätia, ktoré môžu vzniknúť napríklad pri úderoch blesku alebo pri spínacích procesoch v elektrickej sieti. Týmto spôsobom chráni citlivé elektronické zariadenia pred poškodením.
- Stabilizácia napätia: Uzemnenie slúži ako referenčný bod s nulovým potenciálom, čo pomáha stabilizovať napätie v celom systéme. To je dôležité pre správnu a spoľahlivú funkciu mnohých elektrických zariadení, najmä tých, ktoré sú citlivé na kolísanie napätia.
- Správna funkcia ochranných zariadení: Ističe a prúdové chrániče (FI-prúdové chrániče) sa spoliehajú na uzemnenie, aby správne fungovali. V prípade poruchy, kedy prúd uniká mimo normálnu cestu, uzemnenie zabezpečí dostatočný prúd na spustenie týchto zariadení a prerušenie napájania. Bez adekvátneho uzemnenia by tieto ochranné prvky nemuseli zareagovať alebo by reagovali oneskorene, čo by predstavovalo vážne riziko.
- Potlačenie elektromagnetického rušenia (EMI): V niektorých aplikáciách sa uzemnenie používa na odvod vysokofrekvenčného šumu a elektromagnetického rušenia, čím sa zlepšuje výkon a spoľahlivosť citlivých elektronických obvodov.
Typy uzemnenia
Existuje niekoľko typov uzemnenia, ktoré sa používajú v rôznych aplikáciách a systémoch:
Ochranné uzemnenie (PE - Protective Earth)

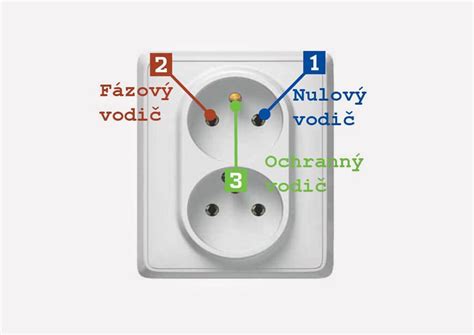

Toto je najbežnejší typ uzemnenia v bežných elektroinštaláciách. Jeho hlavným cieľom je ochrana osôb pred úrazom elektrickým prúdom. Ochranné uzemnenie spája vodivé časti, ktoré by sa za normálnych okolností nemali dostať pod napätie, ale mohli by sa stať nebezpečnými v prípade poruchy izolácie. Sem patria kovové kryty spotrebičov, kovové potrubia, rámy strojov a podobne. Ochranný vodič (PE) je zvyčajne zeleno-žltý.
Prevádzkové uzemnenie (NE - Neutral Earth)
Prevádzkové uzemnenie, známe aj ako uzemnenie pracovnej nuly, sa používa v systémoch, kde je nulový vodič (N) pripojený k zemi v jednom alebo viacerých bodoch, zvyčajne pri zdroji napájania. Cieľom je stabilizácia napätia a zabezpečenie správnej funkcie celého systému. V systémoch TN-S, TN-C-S a TN-C je nulový vodič priamo spojený s uzemnením.

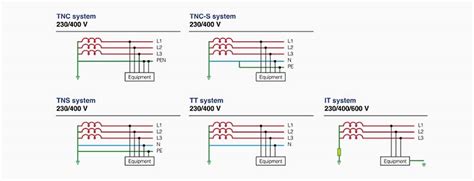

Systémy uzemnenia (IT, TN, TT)
Medzinárodná norma IEC 60364 definuje tri základné systémy uzemnenia pre nízkonapäťové inštalácie:
- TT systém: V tomto systéme sú všetky živé časti napájacieho zdroja izolované od zeme, zatiaľ čo ochranné uzemňovacie pripojenia všetkých spotrebiteľov sú priamo spojené so zemou. Tento systém vyžaduje použitie prúdových chráničov (FI-prúdových chráničov) na zabezpečenie dostatočnej ochrany v prípade poruchy. Je to bežný systém v mnohých európskych krajinách, vrátane Slovenska.
- TN systém (TN-S, TN-C, TN-C-S): V tomto systéme je napájací zdroj priamo uzemnený a ochranné uzemňovacie pripojenia spotrebiteľov sú spojené s uzemneným bodom zdroja cez nulový vodič.
- TN-S (Separated Neutral and Earth): Nulový (N) a ochranný (PE) vodič sú úplne oddelené po celej dĺžke od zdroja až po spotrebič.
- TN-C (Combined Neutral and Earth): Nulový a ochranný vodič sú spojené do jedného kombinovaného vodiča (PEN) po celej dĺžke. Tento systém má obmedzenia a nie je povolený vo všetkých aplikáciách.
- TN-C-S (Combined Neutral and Earth - Separated): Nulový a ochranný vodič sú spojené do jedného vodiča (PEN) v časti siete (zvyčajne od zdroja), ale sú oddelené (N a PE) v inej časti siete (napríklad v rámci budovy). Toto je najčastejšie používaný systém v moderných inštaláciách.
- IT systém (Isolated Neutral): V tomto systéme je napájací zdroj buď izolovaný od zeme, alebo uzemnený cez vysokú impedanciu. Ochranné uzemňovacie pripojenia spotrebiteľov sú priamo spojené so zemou. Tento systém sa používa v aplikáciách, kde je mimoriadne dôležité neprerušované napájanie, napríklad v nemocniciach alebo v priemyselných prevádzkach.
Uzemňovacie zariadenia
Základom každého systému uzemnenia je uzemňovacie zariadenie. Jeho úlohou je zabezpečiť nízky elektrický odpor medzi uzemňovacím vodičom a zemou. Medzi bežné typy uzemňovacích zariadení patria:
- Uzemňovacie tyče (uzemňovacie hroty): Kovové tyče, ktoré sa zarážajú do zeme. Sú najbežnejším a najjednoduchším spôsobom vytvorenia uzemňovacieho spojenia.
- Uzemňovacie pásky: Kovové pásky, ktoré sa kladú do zeme, často v rovných líniách alebo v mriežke. Používajú sa tam, kde je potrebné dosiahnuť veľmi nízky zemný odpor.
- Uzemňovacie dosky: Ploché kovové dosky, ktoré sa zakopávajú do zeme.
- Prirodzené uzemnenie: V niektorých prípadoch môžu slúžiť ako uzemňovacie zariadenia aj iné vodivé prvky, ako sú kovové základy budov, vodovodné potrubia (ak sú dostatočne vodivé a priamo spojené so zemou) alebo oceľové výstuže betónových konštrukcií. Tieto prvky však musia spĺňať prísne technické požiadavky a musia byť riadne pripojené k uzemňovaciemu systému.
Dôležitým parametrom uzemňovacieho zariadenia je jeho zemný odpor. Čím nižší je zemný odpor, tým efektívnejšie môže uzemnenie odvádzať prúd do zeme. V závislosti od typu inštalácie a platných noriem sa požaduje určitá maximálna hodnota zemného odporu.
Začnite sa uzemňovať naboso – uvidíte, čo sa stane s vaším telom! Dr. Mandell
Požiadavky na uzemňovacie vodiče
Uzemňovacie vodiče musia spĺňať špecifické požiadavky týkajúce sa ich prierezu a materiálu, aby boli schopné bezpečne odviesť prípadný poruchový prúd. Prierez uzemňovacieho vodiča je zvyčajne dimenzovaný v závislosti od prierezu fázového vodiča a typu použitej ochrany. Všeobecne platí, že uzemňovací vodič by mal mať dostatočný prierez na to, aby vydržal prúd, ktorý by mohol pretekať v prípade poruchy, bez toho, aby sa prehrial alebo poškodil.
Materiál uzemňovacích vodičov je tiež dôležitý. Najčastejšie sa používajú medené alebo pozinkované oceľové vodiče. Dôležité je zabezpečiť dobrý elektrický kontakt medzi uzemňovacím vodičom a všetkými pripojenými vodivými časťami.
Dôležitosť pravidelnej kontroly
Uzemnenie nie je statický prvok elektroinštalácie. Jeho účinnosť sa môže časom znižovať v dôsledku korózie, mechanického poškodenia alebo iných faktorov. Preto je nevyhnutné vykonávať pravidelné kontroly a merania uzemňovacieho systému. Tieto kontroly by mali zahŕňať:
- Vizuálnu kontrolu: Kontrola celistvosti uzemňovacích vodičov, spojov a uzemňovacieho zariadenia. Hľadanie známok korózie, poškodenia alebo uvoľnených spojov.
- Meranie zemného odporu: Pravidelné meranie odporu uzemňovacieho zariadenia pomocou špecializovaných prístrojov.
- Kontrola kontinuity uzemňovacích obvodov: Overenie, že všetky ochranné uzemňovacie obvody sú neprerušené a majú nízky odpor.
- Kontrola funkčnosti ochranných zariadení: Testovanie správnej funkcie ističov a prúdových chráničov v spojení s uzemnením.
Tieto kontroly by mali vykonávať kvalifikovaní elektrikári, ktorí majú potrebné znalosti a vybavenie.
Bežné mýty a nedorozumenia
Napriek svojej dôležitosti, okolo uzemnenia existuje niekoľko bežných mýtov a nedorozumení:
- "Ak mám moderné spotrebiče, nepotrebujem uzemnenie." Toto je nebezpečný omyl. Aj tie najmodernejšie spotrebiče môžu zlyhať a spôsobiť poruchu izolácie. Uzemnenie je univerzálna bezpečnostná vrstva.
- "Všetky staré budovy by mali mať uzemnenie." Hoci je uzemnenie dôležité aj v starších budovách, ich elektroinštalácie môžu vyžadovať špecifické úpravy alebo modernizáciu, aby bolo uzemnenie plne funkčné a bezpečné.
- "Uzemnenie je len pre priemyselné aplikácie." Uzemnenie je rovnako dôležité, ak nie dôležitejšie, v domácnostiach a komerčných budovách, kde sa denne pohybujú ľudia.
- "Ak sa spotrebič nepoužíva, nemusí byť uzemnený." Uzemnenie je bezpečnostná funkcia, ktorá musí byť neustále aktívna, bez ohľadu na to, či je spotrebič v prevádzke.
Záver
Uzemnenie nie je len technický detail, ale základný pilier bezpečnosti každej elektrickej inštalácie. Správne navrhnuté, nainštalované a udržiavané uzemnenie chráni životy, majetok a zabezpečuje spoľahlivú prevádzku elektrických systémov. Ignorovanie alebo podceňovanie dôležitosti uzemnenia môže mať katastrofálne následky. Preto je nevyhnutné venovať mu náležitú pozornosť a zabezpečiť jeho bezchybnú funkčnosť prostredníctvom pravidelných kontrol a odborných zásahov.
