Správne navrhnutá a nainštalovaná elektroinštalácia v byte či dome je základom bezpečnosti a komfortu. Kľúčovým prvkom, ktorý zabezpečuje distribučné funkcie elektrickej energie, je rozvodnica. Jej úprava, či už pri novej stavbe alebo pri rekonštrukcii, si vyžaduje dôkladné plánovanie a dodržiavanie noriem. V tomto článku sa ponoríme do detailov, od výberu správnej rozvodnice až po jej kompletné osadenie a pripojenie, pričom sa zameriame na najdôležitejšie aspekty bezpečnosti a funkčnosti.
Čo je to rozvodnica a prečo je dôležitá?
Rozvodnica, známa aj ako rozvodná skriňa, je centrálne miesto, kde sa elektrická energia z hlavného prívodu rozdeľuje do jednotlivých okruhov. Tieto okruhy napájajú konkrétne časti bytu či domu, ako sú zásuvky, osvetlenie, alebo špecializované spotrebiče. Bez správne navrhnutej a usporiadanej rozvodnice by sme boli odkázaní na nevzhľadné a nebezpečné predlžovačky, ktoré slúžia len ako dočasný rozvod elektriny. V porovnaní s pevnou elektroinštaláciou nie sú predlžovačky chránené pred poškodením - môžu byť pritlačené nábytkom, zalomené, alebo sa o ne môžeme potknúť, čo zvyšuje riziko skratu či dokonca požiaru. Omnoho bezpečnejším riešením je preto používať dostatočný počet zásuviek, ktoré sú súčasťou premyslenej elektroinštalácie.
Rozdelenie elektroinštalácie na okruhy: Základ bezpečnosti
Jedným z najdôležitejších krokov pri úprave elektroinštalácie je jej rozdelenie na jednotlivé okruhy. Norma káže, že by mali byť oddelené okruhy pre zásuvky, osvetlenie, a samostatné okruhy pre spotrebiče s výkonom nad 2 000 W. Na jednom okruhu môžete mať viacero svietidiel a vypínačov, avšak počet zásuviek na jednom okruhu je obmedzený normou na maximálne 10 (aj dvojzásuvka sa počíta ako jedna). Toto rozdelenie má zásadný bezpečnostný význam: zabraňuje situáciám, kedy by pri poruche jedného prvku (napríklad prasknutej žiarovke) zhasol celý dom, alebo pri probléme s jedným spotrebičom vypadli všetky ostatné v domácnosti. Ak si nie ste istí, ako správne rozdeliť okruhy podľa platných noriem a vašich potrieb, je nevyhnutné kontaktovať projektanta alebo kvalifikovaného elektrikára, ktorý vaše predstavy zrealizuje.
Prúdové chrániče a ich nezastupiteľná úloha
Po rozdelení elektroinštalácie na jednotlivé okruhy s ističmi nasleduje ich "zoskupenie" pod prúdové chrániče. Istenie pomocou ističov je základnou ochranou pred preťažením a skratom. Prúdové chrániče však poskytujú vyššiu úroveň bezpečnosti, najmä ochranu pred úrazom elektrickým prúdom. Hoci sú prúdové chrániče drahšie ako ističe (kým istič stojí niekoľko eur, prúdový chránič okolo 30 €), ich funkcia je nenahraditeľná. Platí tu podobné pravidlo ako pri ističoch - ak by ste mali všetky okruhy napojené na jeden alebo dva prúdové chrániče a nastala by porucha, napríklad pri poškodení izolácie svietidla, vypadol by prúd v celom dome. Preto je dôležité dbať na adekvátne dimenzovanie a rozmiestnenie prúdových chráničov tak, aby sa minimalizovalo riziko výpadku elektriny v celom objekte pri lokálnej poruche.
Ďalšie bezpečnostné prvky v rozvodnici
Okrem ističov a prúdových chráničov by v modernej rozvodnici nemali chýbať ani ďalšie dôležité bezpečnostné prvky. Jedným z nich sú zvodiče prepätia. Tieto zariadenia tvoria súčasť komplexnej ochrany pred bleskom a prepätím, kam patrí aj kvalitné uzemnenie. Pri inštalácii zvodičov prepätia je potrebné počítať s ich umiestnením už v štádiu projektovania, aby bolo možné prispôsobiť rozmiestnenie ostatných prvkov a vedenie vodičov.
Ďalším nevyhnutným prvkom je hlavný vypínač. Hoci sa v nových domoch hlavný istič zvyčajne nachádza v elektromerovom rozvádzači, modulárny hlavný vypínač v bytovej rozvodnici je kľúčový pre možnosť odstavenia elektroinštalácie v prípade problémov, kontroly alebo údržby.
V rozvodnici sa môžu nachádzať aj rôzne spínacie prvky, ako sú relé a stykače. Tieto prvky umožňujú automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov. Príkladom je modul zvončeka, ktorý sa jednoducho nacvakne na DIN lištu, podobne ako istič.
Výber a dimenzovanie rozvodnice: Kľúč k budúcnosti
Najdôležitejším parametrom pri výbere rozvodnice je jej veľkosť, ktorá sa odvíja od počtu pozícií určených pre moduly. Norma hovorí, že jedna pozícia zodpovedá jednému jednofázovému (jednopólovému) ističu. Pri výbere rozvodnice je nevyhnutné myslieť na dostatočnú rezervu. Odporúča sa minimálne 30 % voľných pozícií navyše. Ak však vopred viete, že budete do rozvodnice pridávať ďalšie ističe a prvky, napríklad pre prístavbu alebo garáž, je vhodné nechať rezervu až 50 %.
Existujú aj podlahové rozvodnice, ktoré sú samostatne stojace a určené na uchytenie do zeme. Tieto rozsiahle skrine, často s kapacitou 300 a viac modulov, sú ideálne pre veľké domy s množstvom elektroinštalačných prvkov.
Materiál rozvodníc je najčastejšie plast. Pri drahších variantoch sa stretnete s odolnejšími plechovými dvierkami, ktoré sú pri častom používaní praktickejšie. Celokovové rozvodnice sú síce najodolnejšie, ale aj najdrahšie. Farba rozvodníc býva najčastejšie biela, ale na trhu nájdete aj iné farebné prevedenia. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné disponujú priehľadným okienkom z plexiskla (čistého alebo dymového). Výhodou priehľadného okienka je okamžitá viditeľnosť stavu ističov a chráničov bez nutnosti otvárania skrinky.
Proces inštalácie a osadenia rozvodnice
Proces úpravy rozvodnice zahŕňa niekoľko krokov. Prvým je skompletizovanie samotnej rozvodnice. Zvyčajne sa kupuje prázdna rozvodnica, ktorá obsahuje len DIN lišty. Elektrikár potom v rozvodnici vytvorí otvory pre káble (často sú to vylamovacie okienka). Následne sa podľa potreby osadia DIN lišty, ak nie sú súčasťou dodávky alebo nevyhovuje ich rozmiestnenie. Potom sa osadia modulárne prvky, ako sú ističe, prúdové chrániče a svorkovnice, a všetko sa prepojí vodičmi. Na čelný kryt sa nalepia popisné nálepky označujúce jednotlivé okruhy.
Druhým krokom je osadenie rozvodnice do steny alebo na stenu, v závislosti od jej typu. Predbežne je potrebné mať vysekaný otvor a privedené káble.
Tretím krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (menší rozvádzač napájajúci napríklad poschodie alebo garáž). Dôležité je tiež doplniť záslepky na čelnom kryte tam, kde nie sú osadené žiadne prvky, aby sa zabránilo vyčnievaniu.
Je dôležité zdôrazniť, že elektroinštalácia, vrátane zapojenia rozvodnice, musí byť ukončená revíziou - prvou odbornou prehliadkou a odbornou skúškou.
Bezpečnostné aspekty umiestnenia rozvodnice
Mnohým ľuďom prekáža vzhľad elektrických rozvodníc, a preto ich ukrývajú do vstavaných skríň alebo iných kreácií. Z bezpečnostných dôvodov to však nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu. Jej okolie by malo byť nehorľavé, čo drevené skrinky, oblečenie či krabice v nich rozhodne nespĺňajú. Rovnako je k nej potrebný jednoduchý a rýchly prístup v prípade núdze. Namiesto ukrývania je lepšie investovať do esteticky prijateľnejšej rozvodnice, za ktorú sa nebudete hanbiť.

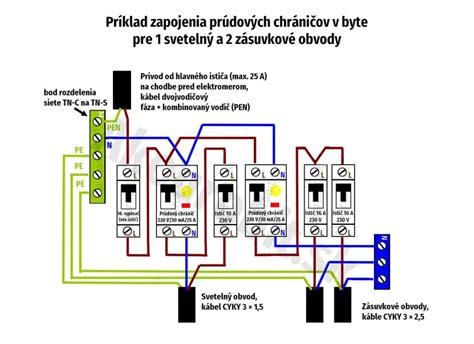

Zapojenie rozvádzača
Projektová dokumentácia a spolupráca s odborníkmi
Žiadna stavba ani prerábka elektroinštalácie by sa nemala začínať bez projektu. Projekty elektroinštalácie vypracúva projektant. Je však kľúčové včas zoznámiť s projektom elektrikára, ktorý bude práce vykonávať. Odporúča sa s ním prekonzultovať každý detail, pretože projekt sa nemusí dodržať do bodky a elektrikár môže navrhnúť lepšie alebo lacnejšie riešenia. Všetky zmeny oproti pôvodnému projektu sa následne zakreslia do projektu skutočného vyhotovenia.
Elektroinštalácia počas stavby a rekonštrukcie
Pri betónovaní základov je nevyhnutné myslieť na elektroinštaláciu. V základoch sa ukladá základový zemnič, ktorý sa zaleje betónom. Z neho elektrikár vyvedie vývody pre pripojenie zvodu bleskozvodu a hlavnej uzemňovacej svorkovnice (HUS). Ak uzemnenie v základoch chýba, dá sa vytvoriť aj okolo domu pomocou zemniacich tyčí.
Elektrina je potrebná už počas samotnej stavby na napájanie stavebných strojov a náradia. Vybavenie elektrickej prípojky však môže trvať aj niekoľko mesiacov, preto je dôležité s tým začať včas, aby ste sa vyhli nutnosti zháňať elektrocentrálu alebo si požičiavať elektrinu od susedov.
Pri rekonštrukciách starých domov môže byť situácia komplikovanejšia. Odpojené prípojky distribučná spoločnosť nemusí opätovne pripojiť, kým prípojka nespĺňa aktuálne podmienky. V starých domoch sa elektromer často nachádza spolu s ističmi v jednej skrinke a prípojka vedie zo stĺpa cez strechu. Akékoľvek rozsiahle úpravy si môžu vyžadovať zásah do zaplombovanej časti. Od elektromerového rozvádzača na hranici pozemku sa potom vedie kábel do hlavného rozvádzača domu, najčastejšie v zemi.
Káblové rozvody a ich ukladanie
Najviac káblov sa spotrebuje na zásuvkové a svetelné okruhy. Na zásuvky sa používa kábel CYKY-J 3×2,5 v kombinácii so 16 A ističom, na osvetlenie CYKY-J 3×1,5 s 10 A ističom. Pre prípojky sa používajú káble CYKY 5×10 A a hrubšie, alebo ich hliníková alternatíva AYKY.

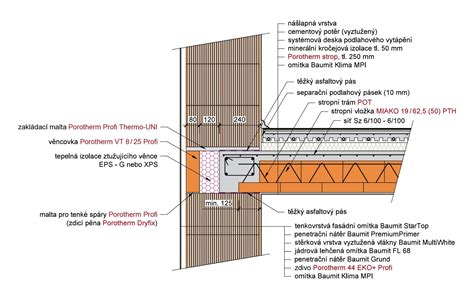

V domoch sa rozvody najčastejšie ukladajú do podlahy (do betónového poteru) alebo nad strop. V betóne sa používajú chráničky, aby sa káble nepoškodili. Existujú rôzne typy chráničiek s rozdielnou hrúbkou materiálu a odolnosťou. V panelákoch sa využívajú rohy medzi panelmi. Poslednou možnosťou sú klasické povrchové elektroinštalačné lišty.

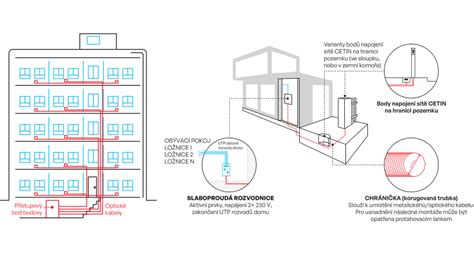

Slaboprúdové rozvody: Zabudnutý, no dôležitý aspekt
Veľa ľudí zabúda na slaboprúdové rozvody, pričom sa spoliehajú na bezdrôtové pripojenie cez Wi-Fi. Wi-Fi však nikdy nedosiahne také spoľahlivé pripojenie ako kábel. Slaboprúdové rozvody sú nevyhnutné pre alarmy (používajú sa 4-žilové káble, prípadne FTP káble), televízne a satelitné signály, videosignály (napr. z kamerových systémov) či dátové siete. Dôležité je pamätať, že slaboprúdové káble sa nesmú ukladať priamo pod omietku kvôli nedostatočnej izolácii; vždy je nutné použiť chráničku.
Fotovoltika a jej integrácia do elektroinštalácie
Fotovoltické systémy sa stávajú čoraz dostupnejšími. Okrem solárnych panelov je súčasťou systému aj menič a malý fotovoltický rozvádzač. Z tohto rozvádzača povedú do hlavného rozvádzača domu dva silové káble, minimálne jeden FTP kábel a uzemňovací žltozelený vodič.
Revízia elektroinštalácie: Konečný krok k bezpečnosti
Každá montáž či rekonštrukcia elektroinštalácie musí byť ukončená revíziou, oficiálne nazývanou prvá odborná prehliadka a odborná skúška. Revíziu vyžaduje stavebný úrad pri kolaudácii stavby. Je dôležité, aby sa revízia vykonala riadne a podľa všetkých platných noriem, čím sa zabezpečí bezpečná a spoľahlivá prevádzka celej elektroinštalácie.
