Rodinný dom typu bungalov si vyžaduje špecifický prístup k riešeniu strešnej konštrukcie a izolácie, najmä ak sa jedná o neobývané podkrovie s obmedzenou výškou. Správne zateplenie stropu je kľúčové pre minimalizáciu tepelných strát v zime a zabránenie prehrievaniu interiéru počas horúcich letných mesiacov. Tento článok sa zameriava na detailný popis skladby stropu, uloženia drevených trámov a techniky zateplenia, ktoré zabezpečia optimálny tepelný komfort a energetickú efektivitu vášho domu.
Konštrukcia trámových stropov a ich prvky
Drevené stropy predstavujú tradičné a stále rozšírené konštrukčné riešenie v rodinných domoch. Podľa svojej konštrukcie sa delia na niekoľko typov, pričom pre bungalovy s neobývaným podkrovím sú relevantné najmä trámové a povalové stropy. Základným nosným prvkom trámových stropov sú stropné trámy, nazývané aj stropnice. Tieto prvky sú pravidelne rozmiestnené v osovej vzdialenosti od 0,9 do 1,2 metra.
Rozmery stropných trámov sa líšia v závislosti od dĺžky rozpätia a požadovanej únosnosti. Typické rozmery sa pohybujú v rozpätí šírky od 80 do 200 mm a výšky od 120 do 300 mm. Orientačný výpočet výšky trámu možné vykonať pomocou empirického vzťahu: h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Pomer výšky stropnice k jej šírke sa zvyčajne pohybuje od 7/5 do 2. Pri potrebe preklenúť väčšie rozpätia je možné spriahnuť viacero drevených prierezov na výšku pomocou šmykových spojok a svorníkov. V súčasnosti sa však čoraz častejšie nahrádzajú modernými nosníkmi z lepeného lamelového dreva, ktoré umožňujú vytvoriť prvky s presne požadovaným prierezom a vlastnosťami.
Dĺžka uloženia stropníc v nosnej stene je štandardne od 150 do 200 mm. Záhlavie trámu, teda časť uložená v stene, by malo byť ošetrené biocídnymi prostriedkami na ochranu pred vlhkosťou a následným poškodením. Dôležité je zabezpečiť aj dostatočné odvetranie záhlavia trámu. Medzi murivom a dreveným trámom by mala zostať vzduchová medzera minimálne 50 mm zo všetkých strán.
V prípade priznaných stropných trámov, ktoré sú viditeľné v interiéri, sa na ne priamo upevňujú podlahové dosky hrúbky 30 až 40 mm alebo drevený záklop z 25 mm hrubých dosák. Tento záklop môže slúžiť ako podklad pre násyp, v ktorom sú uložené ďalšie trámce pre finálnu podlahu. Klasické trámové stropy s rovným podhľadom sa zvyčajne zospodu obkladajú doskami hrúbky 25 mm s omietkou na trstinovom pletive alebo dreveným obkladom. V moderných drevostavbách sa tradičné drevené trámy nahrádzajú tzv. skriňovými alebo I-beam nosníkmi, ktoré prinášajú úsporu materiálu a eliminujú niektoré nevýhody klasických trámov. Kazetový strop vzniká vložením priečnych trámov (výmen) medzi hlavné stropné trámy. Fošňové stropy, ako modernejšia konštrukcia, využívajú fošne s dimenziami približne 60/240 mm, kladené v osovej vzdialenosti 600 mm.
Správne uloženie stropných trámov
Proces ukladania stropných trámov si vyžaduje precíznosť a dodržiavanie technických noriem. Pred začatím montáže je potrebné skontrolovať rovinnosť nosných stien a koruny muriva. Ak sú zistené nerovnosti presahujúce 5 mm na 2 metre laty alebo rozdiel medzi najvyšším a najnižším miestom uloženia väčší ako 10 mm, koruna muriva musí byť vyrovnaná maltou.
Nosníky sa ukladajú na podklad pripravený z ťažkých asfaltovaných pásov s hrúbkou 3,5 mm, natiahnutých na posledný rad tehál. Minimálna dĺžka uloženia nosníka je 150 mm. Šírka asfaltovaných pásov na obvodových stenách by mala siahať k vnútornému okraju vencových tehál alebo tepelnej izolácie venca. Na vnútorné nosné steny sa asfaltované pásy položia na celú šírku. Toto pružné lôžko spolu s tepelnou izoláciou venca umožňuje mierne pootočenie stropu pri dotvarovaní bez rizika vzniku trhlín.
Nosníky sa ukladajú od kraja stropného poľa. Vonkajšia hrana krajného nosníka nesmie presahovať nad nosnú stenu. Poloha ďalších nosníkov sa vymedzuje pomocou stropných vložiek umiestnených na oboch koncoch. Pri ukladaní nosníkov je dôležité zohľadniť aj detaily ako komínové prestupy alebo otvory v strope, ktoré si vyžadujú samostatné statické posúdenie.
Nosníky by mali byť podopreté iba na koncoch. Ihneď po uložení je nevyhnutné nosníky zabezpečiť dočasnými podperami. Pri nosníkoch dlhších ako 4 metre je potrebné podpery osadiť už počas ich kladenia, aby sa predišlo ich poškodeniu v dôsledku nadmerného priehybu vlastnou tiažou. Vzájomná vzdialenosť podpier by nemala presiahnuť hodnoty predpísané výrobcom.
Stropné vložky sa ukladajú nasucho medzi dva nosníky. Postupuje sa v smere kolmom na nosníky. Počas kladenia vložiek a následných prác nie je povolené stúpať priamo na ne; je potrebné použiť dosky na premostenie. Stropné vložky by nemali presahovať nad nosnú stenu.
Po obvode stropu sa vymuruje jeden rad vencových tehál tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. Výška vencovej tehly sa volí podľa celkovej hrúbky stropu. Požadovaná výška horného okraja vencových tehál sa dosiahne zodpovedajúcou hrúbkou maltového lôžka. Pre zvýšenie stability vencových tehál počas betonáže sa odporúča pred vystužením venca vytvoriť maltový alebo betónový klin.
Pred betonážou je nevyhnutné strop riadne vystužiť. Nad obvodovými a vnútornými nosnými stenami sa zhotoví výstuž venca. Na koncoch a v strede nosníkov sú umiestnené strmene, ktoré slúžia ako šmyková a spriahajúca výstuž. Do strmeňov na koncoch nosníkov sa vkladá spojovacia výstuž v tvare L, ktorá sa zviaže s výstužou venca. Betónová doska nad stropnými vložkami sa vystuží zváranými sieťami. Pri vystužovaní stropu je potrebné dbať aj na výstuž všetkých detailov.
Počas montáže stropného systému je kľúčové dodržiavať platné technické a bezpečnostné normy. Stropné trámy a vložky sa môžu vykladať ručne alebo pomocou žeriava, ale nesmú sa zhadzovať ani sa s nimi manipulovať spôsobom, ktorý by mohol viesť k ich poškodeniu. Trámy sa skladujú podľa dĺžky a v prípade nerovného podkladu je potrebné ich podložiť.
Pred kladením trámov sa rozmiestnia montážne podpery podľa výkresu skladby. Ich počet nesmie byť menší, ako predpisuje výrobca. Úložná plocha pre trámy musí byť vodorovná. Úložná dĺžka je predpísaná vo výkrese skladby, minimálne však 100 až 160 mm v závislosti od dĺžky trámu. Po postavení podoprenia, uložení trámov a vložiek je strop pochôdzny, ale pohybovať sa po ňom je možné len po pripravených doskách. Pred betonážou je potrebné dôkladne skontrolovať podpernú konštrukciu a uloženie výstuže. Na betonáž sa používa betón požadovanej kvality (min. C 20/25), plastický, nie riedky.
Zateplenie stropu nad neobývaným podkrovím
Pre váš bungalov s neobývaným podkrovím a obmedzenou výškou strechy (1,6 m) je nevyhnutné riešiť izoláciu stropu s dôrazom na maximálnu efektivitu. Vami navrhovaná skladba začína z interiéru parozábrannou fóliou, ktorá sa pripevní na stropné trámy. Nad parozábranou sa následne ukladá tepelná izolácia.
Pre tepelnú izoláciu sa odporúča použiť sklenú alebo kamennú minerálnu vlnu minimálne v dvoch vrstvách. Prvá vrstva by mala byť uložená medzi stropné trámy a druhá vrstva na ne. Celková hrúbka izolácie by nemala byť nižšia ako 240 mm. Tento minimálny odpor R okolo 10 je ideálny pre dosiahnutie vynikajúcich tepelnoizolačných vlastností.
V prípade, že stropné trámy majú štandardnú výšku (napríklad 20 cm), je potrebné túto výšku navýšiť, aby sa dosiahla požadovaná celková hrúbka izolácie. Existujú dve hlavné možnosti:
- Konštrukcia smerom dole: Vytvorí sa tzv. rošt, ideálne z fošní s rozmermi 5x10 cm, ktorý sa upevní na spodnú stranu stropných trámov. Týmto sa zväčší priestor pre izoláciu smerom dole.
- Konštrukcia smerom hore: Na stropné trámy sa priamo umiestni ďalšia vrstva drevených prvkov (napr. fošní), čím sa zvýši celková výška konštrukcie pre uloženie izolácie nad trámy.
Váš prípad, kde sa nechce zasahovať do výšky podkrovia a zároveň sa zvažuje SDK strop zospodu, si vyžaduje špecifické riešenie. Bolo by možné zvýšiť konštrukciu smerom hore o 10 cm pomocou fošní 5x10 cm upevnených na stropné trámy. Tým by sa dosiahla hrúbka konštrukcie a prvej izolačnej vrstvy 30 cm.
Ďalšou vrstvou izolácie, ktorá sa aplikuje pod parozábranu nad SDK strop, môže byť napríklad izolácia Knauf UNIFIT 035 o hrúbke 6 cm s tepelným odporom R=1,71. Pri takomto riešení platí zásada, že izolácia umiestnená pod parozábranou (a teda nad SDK stropom) by nemala byť hrubšia ako 20% celkovej izolačnej vrstvy nad ňou.

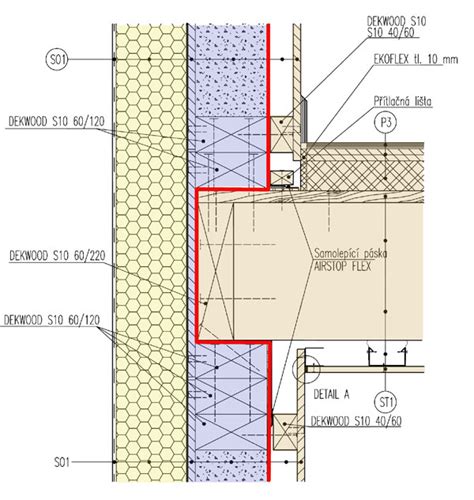

Kľúčovým prvkom správneho zateplenia je parozábrana. Je nevyhnutné, aby bola aplikovaná odborne a bez najmenších nedostatkov. Pre jej montáž sa odporúča použiť certifikované systémy, ako napríklad KNAUF INSULATION HOMESEAL LDS 100, spolu s tmelom HOMESEAL SOLIMUR a páskou HOMESEAL SOLIFIT S. Spoje fólie musia byť dôkladne prelepené a všetky prestupy utesnené. Parozábrana zabraňuje prenikaniu vlhkosti z interiéru do konštrukcie stropu a izolácie, čím chráni drevené prvky pred degradáciou a zabezpečuje dlhodobú funkčnosť tepelnej izolácie.
V prípade, že sa na povale plánuje pochôdzna podlaha, je dôležité zvoliť vhodný materiál. Klasické drevené dosky sú difúzne otvorené a "dýchajú", zatiaľ čo OSB dosky sú difúzne uzatvorené a neprepúšťajú vlhkosť. Vždy platí pravidlo, že vrstva pod izoláciou musí byť paronepriepustná a vrstvy nad izoláciou paropriepustné, aby sa prípadná vlhkosť mohla odvetrať.
Pre zateplenie dutiny stropu sa často používa fúkaná minerálna izolácia, napríklad Supafil Loft od KNAUF INSULATION. Vďaka aplikácii do dutiny sa materiál natlačí do seba, čo vedie k vyššej objemovej hmotnosti a tým aj k vyššiemu tepelnému odporu. Objemová hmotnosť pri zafúkaní dutiny sa pohybuje okolo 17-18 kg/m³, s lambdou približne 0,0395. Pre optimálne rovnomerné vyplnenie dutiny je ideálne, ak jej dĺžka nepresahuje 4 metre. Pred aplikáciou fúkanej izolácie sa pod podlahu odporúča položiť paropriepustnú strešnú fóliu, ktorá zabráni prašnosti izolácie do priestoru povaly.
Zateplenie stropu (krovu) sklennou / minerálnou vatou / a parozábrana
Dodržaním uvedených zásad pri skladbe stropu, ukladaní trámov a najmä pri aplikácii parozábrany a tepelnej izolácie dosiahnete optimálne tepelnoizolačné vlastnosti vášho bungalovu, čím znížite náklady na vykurovanie a zabezpečíte príjemné vnútorné prostredie počas celého roka.
