Technické výkresy sú základným kameňom každého projektu, či už ide o architektonický návrh budovy alebo precízny dizajn nábytku. Ich primárnym účelom je jasne a presne komunikovať všetky detaily návrhu, ktoré sú nevyhnutné pre úspešnú realizáciu - od výroby jednotlivých súčiastok až po samotnú výstavbu. Správne vytvorený technický výkres musí spĺňať prísne normy, obsahovať špecifické značky a vysvetlivky a využívať presne definované nástroje.
Formáty a štandardy technických výkresov

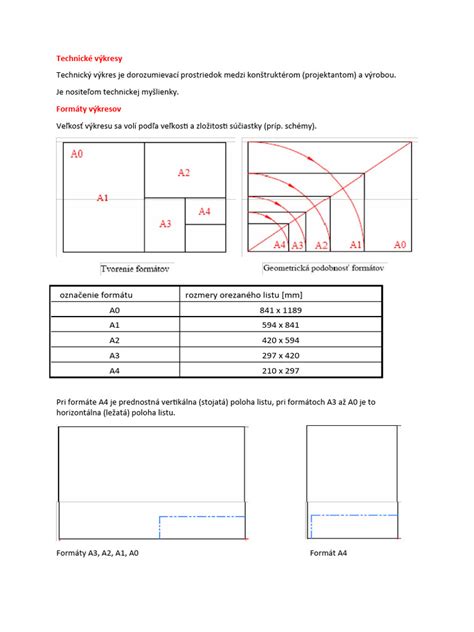

Pri tvorbe technických výkresov sa bežne používajú štandardizované formáty papiera, ako sú technický výkres A4 a technický výkres A3, ale aj iné. Veľkosť A4 je ideálna pre menšie návrhy, ako sú jednotlivé komponenty alebo jednoduché schémy. Naopak, formát A3 poskytuje podstatne viac priestoru na zobrazenie detailov, čo je obzvlášť vhodné napríklad pre technický výkres domu alebo zložitejšie architektonické projekty. Okrem týchto štandardizovaných formátov sa v praxi často stretávame aj s rozšírenými formátmi, ktorých jedna strana je násobne dlhšia v porovnaní so štandardným rozmerom. Napríklad, rozšírený výkres A4 môže mať rozmery 297x630 mm, čo zodpovedá trom hárkom kancelárskeho papiera umiestneným vedľa seba. Pre špecifické projekty si klienti často vyžadujú aj vlastné, neštandardné rozmery, ktoré sú bez problémov realizovateľné pri tlači. Možnosť poskladania alebo zrolovania výkresu je potom závislá od konkrétnych potrieb zákazníka pri objednávke.
Symboly, značky a vysvetlivky: Jazyk technických výkresov
Technický výkres je charakteristický bohatým využitím značiek a symbolov, ktoré majú presne definovaný význam. Tieto symboly sa môžu mierne líšiť v závislosti od špecifických potrieb konkrétneho inžinierskeho odboru. Najčastejšie sa používajú na označenie rôznych druhov materiálov, presných rozmerov, prípustných odchýlok (tolerancií) alebo na špecifikáciu povrchových úprav. Aby boli tieto symboly jednoznačne zrozumiteľné pre všetkých zúčastnených, neoddeliteľnou súčasťou technických výkresov sú vysvetlivky. Tieto vysvetlivky objasňujú význam jednotlivých symbolov a zvyčajne sa umiestňujú pri spodnom okraji papiera alebo na pravej strane výkresu.
Výkresy v stavebníctve a nábytkárstve

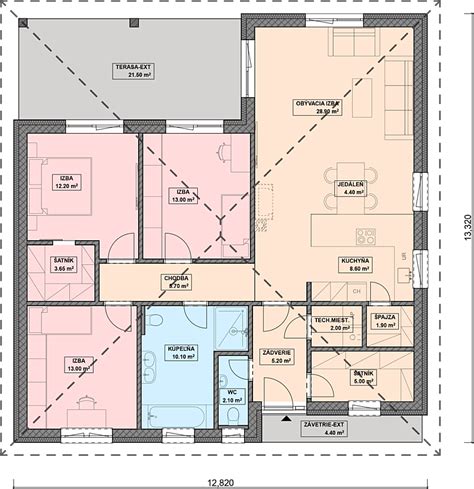

V oblasti stavebníctva sa bežne vytvárajú detailné výkresy pre individuálne projekty na mieru, ako je napríklad technický výkres rodinného domu. V nábytkárstve sa zase používajú výkresy špecifické pre jednotlivé kusy nábytku, ako je typický technický výkres stola. Na obrázku v hornej časti článku je zobrazený príklad typického výkresu pôdorysu rodinného domu. V ľavej časti tohto výkresu je podrobne rozkreslený samotný pôdorys. Vpravo hore sa nachádza legenda materiálov, ktorá v podstate predstavuje zoznam použitých materiálov, graficky odlíšených pomocou rôznych typov šrafovania. Pod touto legendou je umiestnená tabuľka miestností. Táto tabuľka obsahuje kľúčové informácie o každej miestnosti, ako je jej názov, výmera, druh podlahy a tiež povrchová úprava stien a stropu.
Moderné technológie a tvorba výkresov
Moderné technológie zásadným spôsobom zjednodušili proces tvorby technických výkresov. V súčasnosti sa na tento účel využívajú špecializované softvérové programy, ako sú napríklad AutoCAD, SolidWorks alebo SketchUp. Tieto programy umožňujú kreslenie s extrémne vysokou presnosťou a zabezpečujú, aby sa technické výkresy značky úspešne exportovali vo formáte vhodnom pre tlač. Technické výkresy v PDF formáte sa veľmi jednoducho zdieľajú a tento formát je zároveň optimálny pre tlač technických výkresov.
Výhody programov pre technické kreslenie spočívajú predovšetkým v možnostiach rýchlych úprav nákresov a v schopnosti vytvárať rôzne verzie technických výkresov. Tieto funkcie sú neoceniteľné najmä pre inžinierov pracujúcich na rozsiahlych projektoch.
Ako čítať stavebné výkresy | Sprievodca čítaním plánov pre začiatočníkov | Architektonické výkresy
Pred tlačou a tlačové služby
Pred samotnou tlačou je nevyhnutné nielen skontrolovať technický nákres, ale aj okraje, rámiky a celkové rozloženie značiek, aby výkres bezchybne spĺňal platné technické normy. V profesionálnych tlačových zariadeniach je možné technické výkresy vytlačiť čiernobielo aj farebne, a to buď v štandardných, alebo v predĺžených veľkoformátových rozmeroch. Pre optimálne výsledky tlače sa odporúča dodávať tlačové dokumenty vo formáte PDF. Technické výkresy v PDF sú pre tlač najlepšou voľbou, pretože zabezpečujú zachovanie presnosti a kvality originálu.
Šablóny technických výkresov predstavujú užitočný nástroj, najmä pre začiatočníkov. Vzor technických výkresov má predpripravené rozloženie, ktoré spĺňa technické normy a výrazne uľahčuje proces kreslenia. Napríklad, technický výkres A4 vo forme šablóny môže byť vynikajúcim pomocníkom pre technicky zameraných študentov, ktorí sa učia kresliť výkresy ručne. Tieto šablóny im zároveň pomáhajú pri čítaní už hotových technických výkresov ako vzorového materiálu.
