V oblasti stavebníctva sa neustále hľadajú efektívne, rýchle a ekonomické riešenia, ktoré by zjednodušili a zrýchlili výstavbu, pričom by zároveň garantovali vysokú kvalitu a bezpečnosť konštrukcií. Jedným z takýchto progresívnych technologických postupov je aj betónový montovaný stropný systém Premaco®, ktorý predstavuje inovatívny prístup k zhotovovaniu monolitických železobetónových stropných konštrukcií. Tento systém si nachádza svoje uplatnenie naprieč rôznymi typmi stavieb, či už ide o občiansku, priemyselnú alebo bytovú výstavbu, a je vhodný aj pre svojpomocnú výstavbu, keďže jeho montáž nevyžaduje použitie náročných mechanizmov.
Základné komponenty a princíp fungovania
Stropný systém Premaco® je konštruovaný na báze dvoch kľúčových komponentov. Prvým sú špeciálne navrhnuté stropné nosníky, ktoré sú tvorené priehradovým nosníkom v kombinácii s betónovým pásom. Druhým, rovnako dôležitým prvkom, sú betónové stropné tvárnice, ktoré sa kladú medzi tieto nosníky. Vytvorením jednotlivých prvkov a následným dobetónovaním vzniknutých rebier sa dosahuje dodatočné spriahnutie všetkých zložiek do jednej monolitickej železobetónovej trámovej konštrukcie. Tento proces zabezpečuje vysokú únosnosť a stabilitu celého stropu.
Výhody stropného systému Premaco®
Jednou z najvýznamnejších predností stropného systému Premaco® je možnosť jeho realizácie bez nutnosti aplikácie dodatočnej nadbetonávky. Táto možnosť je dostupná pri použití tvárnic typu ST20 do rozpätia 5,6 metra a pri tvárniciach ST25 do rozpätia 6,6 metra. Absencia nadbetonávky prináša rad benefitov: zníženie celkovej hmotnosti stropu, menšia spotreba zalievkového betónu a eliminácia potreby použitia kari sietí. Tieto faktory sa priamo premietajú do citeľnej cenovej aj časovej úspory, najmä pri procesoch viazania výstuže a samotného betónovania.
Okrem spomenutých výhod sa systém Premaco® vyznačuje aj ďalšími pozitívnymi vlastnosťami. Patrí sem nízka spotreba betónu, dokonalé previazanie s monolitickým betónom, výborná priľnavosť omietky, nízka vlastná hmotnosť stropu, ako aj rovný podhľad a plochy nevyžadujúce debnenie. V prípade, že to účel stropnej konštrukcie dovoľuje (napríklad v pivniciach, dielňach, garážach či priemyselných priestoroch), nie je potrebné strop Premaco® dodatočne upravovať zo spodnej pohľadovej strany.
Stropné tvárnice Premaco®: Rozmanitosť pre každú potrebu
Sortiment stropných tvárnic Premaco® zahŕňa niekoľko typov, ktoré sú navrhnuté tak, aby vyhovovali rôznym konštrukčným požiadavkám. Medzi základné patria tvárnice s jednou (UH19) alebo štyrmi (ST20, ST25) priebežnými dutinami, ktoré sú vyrobené z obyčajného betónu. Okrem nich sú k dispozícii aj bezdutínové stropné vložky DP70, taktiež zhotovené z obyčajného betónu.
Prehľad stropných tvárnic Premaco®:
| Formát tvárnice | ST20 | ST25 | UH19 | DP70 |
|---|---|---|---|---|
| Výška [cm] | 20 | 25 | 19 | 9 |
| Šírka [cm] | 25 | 25 | 25 | 25 |
| Dĺžka [cm] | 62 | 62 | 30 | 62 |
| Spotreba [ks/m2] | 5,71 | 5,71 | 10,53 | 5,71 |
| Hmotnosť kusu [kg] | 27 | 30 | 13 | 21 |
| Hmotnosť palety [kg] | 1470 | 1340 | 1190 | 713 |
| Množstvo na palete [ks] | 50 | 40 | 90 | 33 |
| Osová vzdialenosť [cm] | 70 | 70 | 38 | 70/38 |
Poznámka: Z tvárnic DP70 možno rozlomením získať 2 kusy 1/2 DP70 pre osovú vzdialenosť nosníkov 38 cm. Tvárnice s plnou bočnou stenou zabraňujú zatečeniu betónu a používajú sa pri vencoch a prievlakoch.
Inštalácia stropného systému │ Potichu.sk │ Potichu.cz
Stropné nosníky Premaco®: Flexibilita v dĺžke a rozmeroch
Stropné nosníky systému Premaco® sú dostupné v širokom spektre dĺžok, od 1,00 metra až do 8,40 metra, s možnosťou výberu po 20 cm. Tieto nosníky majú štandardnú šírku 12 cm a výšku 4 cm. Ich hmotnosť je 12 kg/bm. V závislosti od osovej vzdialenosti nosníkov (70 cm alebo 38 cm) sa líši ich spotreba na meter štvorcový.
| Formát nosníka | Dĺžka [cm] | Šírka [cm] | Výška [cm] | Hmotnosť [kg/bm] | Spotreba [bm/m2] | Osová vzdialenosť [cm] |
|---|---|---|---|---|---|---|
| EN100 - EN840 | 100 - 840 | 12 | 4 | 12 | 1,43 (pri 70 cm) | 70 |
| 2,63 (pri 38 cm) | 38 |
Montážny postup: Od podopretia po betónovanie
Proces montáže stropného systému Premaco® je systematický a vyžaduje dodržanie stanovených postupov pre zabezpečenie maximálnej bezpečnosti a kvality.
Montážne podopretie: Pred samotným ukladaním nosníkov je nevyhnutné rozmiestniť montážne podopretie podľa výkresu skladby. Počet podpier nesmie klesnúť pod hodnoty uvedené v technickej príručke. Konštrukcia podopretia musí byť dostatočne zabezpečená proti bočným výkyvom a zaboreniu do podkladu. Pri viacpodlažných budovách je potrebné zohľadniť aj možné zaťažovacie účinky na nižšie stropy. Navrhovanie profilov a stuženia podpernej konštrukcie (pozdĺžny trámec, stojka, pätka, výstuhy) je zodpovednosťou stavbyvedúceho.
Ukladanie stropných trámov: Stropné trámy sa rozmiestňujú podľa výkresu skladby s dôrazom na správny začiatok, smer ukladania a dodržanie osových vzdialeností. Úložná plocha musí byť dokonale vodorovná, aby betónový pás trámu dosadal celou svojou plochou. Predpísaná úložná dĺžka, minimálne 100 až 160 mm v závislosti od dĺžky trámu, musí byť dodržaná. Silne poškodené trámy nie sú prípustné.
Ukladanie stropných tvárnic: Ako prvé sa osádzajú koncové stropné tvárnice, ktoré majú plné čelá, čím sa predchádza zatečeniu betónu. Pri ich ukladaní je dôležité skontrolovať osovú vzdialenosť trámov. Následne sa rozmiestňujú ostatné stropné tvárnice kolmo na rozpätie trámov.
Výstuž: Prídavná, horná koncová, vencová, ihlová výstuž a výstuž dosky nadbetonávky sa musia rozmiestniť presne podľa výkresu výstuže a v súlade s príslušnými normami.
Pochodznosť: Po postavení montážneho podopretia, uložení stropných trámov a vložiek sa strop stáva pochôdznym. Pohybovať sa po ňom je dovolené len po vopred položených fošnách, s fúrikom naloženým maximálne 75 litrami betónu. Po debniacich platniach DP70 je zakázané chodiť alebo jazdiť. Na strope v montážnom stave sa nesmie skladovať žiadny stavebný materiál.
Betónovanie: Pred samotným betonážou je nevyhnutné dôkladne skontrolovať podpernú konštrukciu, dotiahnuť stojky alebo ich podklinovať, aby sa dosiahlo predpísané nadvýšenie (vzopätie v strede trámu). Rovnako sa prekontroluje uloženie stropných dielov a výstuže podľa príslušných výkresov.
- Príprava pred betonážou: Nečistoty musia byť starostlivo odstránené a stropné diely navlhčené. Betonáž na zľadovatený alebo zasnežený povrch je prísne zakázaná. Sneh a ľad sa odstraňujú teplou vodou, nie soľou. Pri teplotách pod 5 °C je nutné dodržiavať normové predpisy na ochranu betónu.
- Kvalita betónu: Betón musí spĺňať požadovanú kvalitu, minimálne triedu C20/25, a musí byť plastický, nie riedky. Maximálna veľkosť zŕn je 8 mm pri stropoch s kombinovanou nadbetonávkou (20+0 a 25+0) a 16 mm pri stropoch so spojitou nadbetonávkou (20+4 a 25+5).
- Proces betonáže: Pri betonáži žeriavom sa násypka s betónom otvára až tesne nad stropom. Betón dopravený pumpou sa nesmie vypúšťať z výšky, ale z položenej hadice a ihneď rozhrnúť, aby sa nevytvorili kopy. Zhutnenie sa vykonáva pomocou vibrátora alebo prepichovaním. Celý strop sa betónuje v jednom pracovnom slede. Prerušenia sú prípustné len po stanovení stavbyvedúcim. Povrch betónu sa stiahne do roviny tak, aby bola dodržaná predpísaná hrúbka stropu.
Manipulácia a skladovanie komponentov
Stropné trámy a vložky je možné z dopravného prostriedku vykladať ručne alebo pomocou žeriavu. Je však dôležité, aby nedochádzalo k ich zhadzovaniu, vysypávaniu alebo akémukoľvek inému spôsobu manipulácie, ktorý by mohol viesť k ich poškodeniu. Pri preberaní zásielky je nutná kontrola množstva, typu a dĺžky dodaných komponentov.
Stropné trámy sa skladujú usporiadané podľa dĺžky. Pri nerovnom podklade je potrebné každých 1,5 metra použiť podloženie v podobe fošní alebo hranolov. Pri väčšom množstve sa môžu trámy ukladať aj vo viacerých vrstvách, pričom medzi jednotlivými vrstvami musia byť kolmo podložené hranoly alebo laty. Stropné vložky, ak nie sú dodávané na paletách, sa po roztriedení ukladajú na rovný podklad v maximálne 6 vrstvách.
Upozornenia a zodpovednosť
Počas prvého týždňa tvrdnutia je potrebné betón pravidelne vlhčiť. Čerstvý betón je potrebné chrániť pred nepriaznivými poveternostnými vplyvmi, ako sú dážď, vietor, slnečné žiarenie a mráz, pomocou PVC fólie alebo celtoviny.
Podperná konštrukcia sa smie odstrániť najskôr po 3 týždňoch od betonáže. V prípade teplôt nižších ako 5 °C sa táto lehota musí primerane predĺžiť v súlade s platnými normami.
Zodpovednosť za správnu a odbornú realizáciu betónového stropu nesie výlučne stavbyvedúci, a to aj v prípade, ak pracovník výrobcu poskytne dodatočné vysvetlenia k technickej dokumentácii. Únosnosť stropu je garantovaná len pre zaťaženie uvedené vo výkrese skladby. Zaťaženie od priečok, konštrukcie strechy, schodiska a pod. musí byť zohľadnené v projekte.

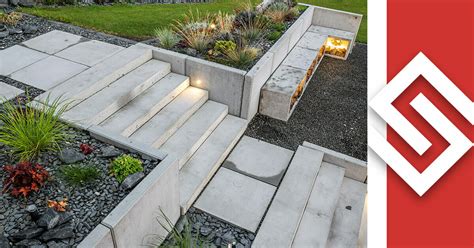

Betónové uholníky Elko®: Robustné riešenie pre spevnenie svahov
Okrem stropných systémov ponúka spoločnosť Premac aj progresívne riešenia pre spevnenie svahov a budovanie oporných múrov v podobe betónových uholníkov Elko®. Tieto prvky predstavujú praktické a rýchle riešenie, ktoré je spoľahlivé v rôznych terénnych podmienkach.
Vlastnosti a výhody uholníkov Elko®:
- Účelnosť a tvorivosť: Uholníky sú dizajnovo atraktívne a zároveň spĺňajú funkčné aspekty a požiadavky na konštrukčnú rôznorodosť. Poskytujú optimálne riešenie vo vzťahu k výške, zaťaženiu a miestnym pomerom.
- Pevná konštrukcia: Hrúbka steny uholníka je 12 cm, čo umožňuje rôzne riešenia pre upevnenie zábradlia. Počet a rozostupy kotiev pre zábradlie sa dimenzujú podľa zaťaženia a použitého výrobku.
- Odolnosť a trvanlivosť: Uholníky sa vyznačujú zníženou nasiakavosťou voči dažďovej vode a zemnej vlhkosti, čím sa predchádza tvorbe výkvetov. Sú mrazuvzdorné a odolné voči chemickým rozmrazovacím látkam.
- Povrchová úprava: Štandardný povrch je z pohľadového betónu. Na špeciálnu objednávku je možné dodať uholník s celou zadnou stranou upravenou hladidlom.
- Farebné možnosti: Pre dosiahnutie jednotného farebného vzhľadu je možné uholníky natrieť špeciálnou farbou na betón.
Dostupné rozmery a typy uholníkov Elko®:
Uholníky Elko® sú dostupné v širokej škále rozmerov a prevedení, vrátane rohových prvkov, aby vyhoveli špecifickým požiadavkám každej stavby. Sú vyrábané podľa noriem STN EN 15258 (Prvky oporných múrov) a STN EN 206 (Betón). Uholníky sú navrhnuté s oceľovou výstužou a optimálnou dĺžkou päty stien podľa statických parametrov. Vystuženie je štandardne realizované pre zaťažovacie stavy 1 a 2, s možnosťou dodania pre vyššie zaťažovacie stavy na špeciálnu objednávku.
Poznámka k preprave: Na vykladanie a osadenie sú na zadnej strane uholníkov umiestnené prepravné kotvy. POZOR! Okrem prepravných kotiev sa na uholníku môžu nachádzať aj kotvy slúžiace len na montážne ukotvenie, nie na prepravu.
Spoločnosť Premac tak svojimi inovatívnymi stropnými systémami a robustnými opornými prvkami poskytuje komplexné a spoľahlivé riešenia pre moderné stavebníctvo, ktoré kladú dôraz na efektivitu, kvalitu a dlhodobú udržateľnosť.
