Hoci moderných drevostavieb je hneď niekoľko typov, pri väčšine z nich sú z dreva len konštrukčné prvky skryté pod povrchom stien. Navyše drevo, aké si človek predstaví na prvé počutie, často tvorí iba zlomok z celej stavby. Systém d3D však prináša radikálnu zmenu. Malé "d" ako drevo, veľké "D" ako dimenzia, rozmer - teda drevo v troch dimenziách. Celá hrubá stavba sa poskladá z drevených hranolov. Tento prístup nielenže maximalizuje využitie dreva, ale zároveň ponúka nebývalú presnosť, rýchlosť výstavby a ekologické benefity, čím redefinuje moderné bývanie.
Konštrukcia z Lepených Drevených Hranolov: Srdce Systému d3D

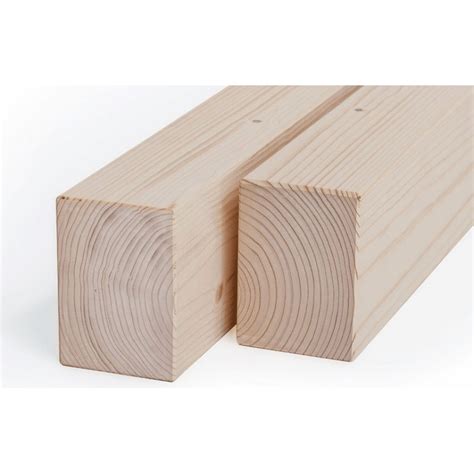

Základná konštrukcia domu v systéme d3D je poskladaná z lepených drevených hranolov. Týmto spôsobom sa vytvárajú obvodové i vnútorné steny, ako aj všetky stropy a strecha. Steny domu sa vyskladajú z lepených drevených hranolov. Hranoly sa pri stavbe stien ukladajú jednoducho na seba (na plochu, bez pera a drážky) a fixujú sa tesárskymi skrutkami do dreva. Tento jednoduchý, no dômyselný princíp pripomína skladanie detskej skladačky, čo zjednodušuje a urýchľuje proces výstavby.
Skladbu bežného stropu tvoria iba drevené lepené hranoly. Môže ich však dopĺňať podlahové vykurovanie - v takom prípade sa na drevenú konštrukciu uložia systémové dosky s rozvodmi podlahového vykurovania a prekryjú sa anhydritovou mazaninou. Na tú sa potom klasickým spôsobom položí vrchná pochôdzna vrstva.
Drevovláknitá Izolácia a Difúzne Otvorená Konštrukcia

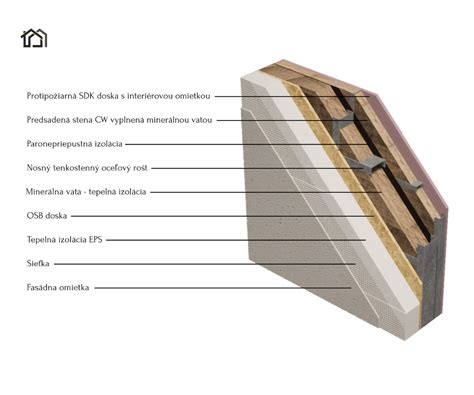

Masívna drevená konštrukcia sa zo strany exteriéru zateplí a obloží fasádnymi obkladovými doskami. Na obvodové steny sa zvonka ukotví raster z drevených hranolčekov, do ktorého sa vkladá drevovláknitá tepelná izolácia s hrúbkou 20 cm. Obvodová konštrukcia je ukončená odvetrávanou medzerou a obkladom z cementovláknitých dosiek, ktoré tvoria fasádu. Celková hrúbka obvodového plášťa je približne 400 mm, s vynikajúcim tepelným odporom U = 0,16 W/(m².K).
Dom je zo strany exteriéru zateplený drevovláknitou izoláciou, zámerne bez použitia parozábran či parotesných fólií - skladba obvodového plášťa je teda difúzne otvorená. Vďaka tomu sa môže nosná konštrukcia z masívneho dreva prirodzene odvetrávať, čo predlžuje jej životnosť a zlepšuje vnútornú klímu. Tento prístup je v súlade s modernými trendmi v nízkoenergetickom a pasívnom staviteľstve.
Moderná Architektúra a Variabilita Dispozícií
V konštrukčnom systéme d3D môžu spájať interiér so záhradou moderné veľkorysé zasklenia. Hoci sú v tomto type stavieb nosné nielen obvodové steny, ale aj niektoré priečky, variabilitu dispozície to nijako neobmedzuje. „Práve naopak, konštrukcia z drevených hranolov dáva architektovi pri vytváraní vnútorných priestorov veľkú voľnosť. Umožňuje napríklad ich otvorenie cez dve podlažia alebo výškové usporiadanie na rôznych úrovniach, ktoré zodpovedá účelu miestností,“ vysvetľuje prednosti tohto spôsobu stavania architekt Pavel Rydlo. Evidentne stavba z dreva, kde drevo nie je len skryté, ale stáva sa viditeľnou a dominantnou súčasťou interiéru.
Rýchlosť a Presnosť Výstavby
Systém d3D ctí základné prednosti drevostavieb - dom sa dá postaviť za veľmi krátky čas. Ako príklad uvádza realizácia hrubej stavby domu v Kostelci nad Labem, ktorá trvala len 2 týždne, pričom celý dom na kľúč bol hotový za 3 mesiace. Výstavba je mimoriadne presná, vďaka precíznemu opracovaniu dielov na CNC strojoch s presnosťou ±1 mm. Konštrukcia sa takto opracovaná následne montuje ako veľmi presná skladačka. V dielni sa pripravili všetky priame prvky, ktoré sa dali opracovať na CNC stroji. Následovalo samotné strojné opracovanie a na prvkoch boli zhotovené všetky potrebné úpravy - zrezy, čapy, dlaby a osedlania.
Strešné Konštrukcie a Odvodnenie

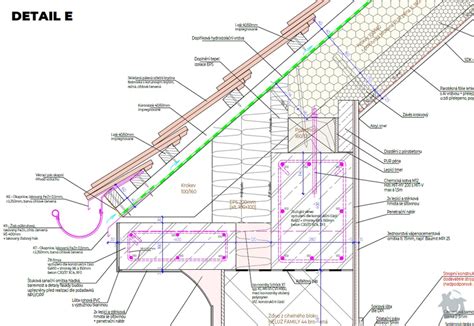

Strecha rodinného domu postaveného systémom d3D má často zložitý tvar, ktorý vyžaduje precízne navrhnutie a realizáciu. Konštrukcia hlavného krovu je zhotovená v dvoch výškových úrovniach, s časťou s vežičkou v jednej úrovni a druhou časťou o 500 mm nižšie. Na vonkajšom oblúku pravej strany krovu môže byť vytvorený oblúkový vikier, tzv. volské oko. Na konštrukciu hlavného krovu nadväzuje konštrukcia prestrešenia časti stropnej dosky zo strany átria.
Konštrukcia krovu je navrhnutá a vyrobená z drevených prvkov sedlového tvaru s oblúkovou spodnou pásnicou - hambálkom (do tzv. väzby). Tieto prvky sú navzájom spájané samoreznými skrutkami. Konštrukcia je vyrobená z lepeného lamelového dreva triedy pevnosti GL24h a reziva KVH triedy pevnosti C24. Prvky krovu sú pevne prichytené k pomúrniciam, a tak vytvárajú statickú schému podpory: pevná - pevná, pričom spodná stavba bola na toto uloženie prispôsobená, aby bola spôsobilá zachytiť vodorovné sily v uložení krovu.
Nižšia časť - konštrukcia prestrešenia krovu s presahmi ponad fasádu - je vyrobená z reziva KVH triedy pevnosti C24. Použitý materiál: hlavný krov je z väčšej časti zložený z väzieb, ktoré tvoria krokvy, stĺpik, spodná oblúková krokva v profile 160/180 mm. Krokvy a stĺpik sú z materiálu KVH, spodná oblúková väznica je z lepeného lamelového dreva BSH. Pomúrnice sú buď priame prvky z BSH ale z oblúkového lepeného lamelového dreva 160/120 mm. Úžľabné krokvy sú z BSH 160/240 mm. Na prepojenie nižšej a vyššej časti krovu je použitá vrcholová väznica z BSH 180/480 mm, ktorá je tiež potrebná na podopretie nárožia a úžľabia striech. Konštrukcia prestrešenia: krokvy, pomúrnica, vzperky sú z materiálu KVH. Sklon hlavnej strechy je 35 °, sklon strechy prestrešenia cca 15 °. Rozostup väzieb na ľavej časti strechy je cca 0,9 m.
Stavba je náročná z dôvodu zložitého tvaru pôdorysu. Je tam kombinácia priamych a oblúkových prvkov, ktoré vytvárajú jeden celok. Konštrukčne sme projekt riešili v 3D programe „SEMA“. Z programu SEMA boli následne exportované výstupy na CNC stroj (Hundegger).
Protézovanie dreveného prvku krovu.
Ochrana Pred Vodou a Strešné Krytiny
Dom musí mať účinnú ochranu proti vode vo všetkých jej skupenstvách - zrážková voda dopadajúca na strechu zhora (zvyšnú vlhkosť musia zvládnuť izolácie) a v zime sneh a ľad. Na strechu stredne veľkého domu spadne v našich klimatických podmienkach ročne až 60 m3 dažďovej vody. Výber a správna voľba účinného odvodňovacieho systému a ďalších strešných prvkov je veľmi dôležitý a zodpovedný proces. Výrobcovia dnes ponúkajú kompletné systémy, praktické stavebnice zložené z čiastkových komponentov s možnosťou ľahkej montáže a úpravy presne podľa parametrov konkrétneho domu. Reč je o žľaboch, zvodoch, kotloch a najrôznejších upevňovacích prvkoch, ale aj o sneholamoch, zábranách, rozrážačoch a ďalšom nevyhnutnom príslušenstve.
Pravdepodobne najdôležitejšou súčasťou odvodňovacieho systému je žľab. Na najčastejšie projektovaných šikmých (sedlových) strechách sa používajú zväčša pododkvapové žľaby polkruhového tvaru s priemerom asi 10-16 cm, zhora alebo zboku uchytené ku krokvám. Nadväzujú na kotlíky (kónické spojovacie prvky, bývajú hranaté alebo kužeľové). Voda tadiaľ putuje do potrubia, pričom spád žľabu ku kotlíku je 1:200 až 1:100 a dĺžka žľabu od čela ku kotlíku by nemala byť väčšia ako 15 metrov.
Po dosiahnutí „mäkkých tvarov“ na celej streche sa pristúpilo k pokrývaniu škridlou Tondach Bobrovka. O náročnosti pokrývačských prác svedčí aj skutočnosť, že z použitých 18 000 kusov škridly bolo nutné 12 000 kusov obojstranne píliť a zároveň aj skrutkovaním kotviť škridlu na debnenie.
Ocenenia a Autori
Systém d3D a jeho realizácie získali uznanie na medzinárodnej aj národnej úrovni. Medzi významné ocenenia patrí Medzinárodná strechárska federácia IFD AWARD 2017 vo Viedni a Cena čestného predsedu CSS v súťaži Absolútny víťaz ocenených striech v každoročnej súťaži Strecha roka v rokoch 2002 - 2016 v kategórii Strecha rodinného domu. Projekt tiež získal I. miesto v súťaži CSS Strecha roka 2015 v kategórii Šikmá strecha a Cenu čestného predsedu CSS v tej istej súťaži v kategórii Strecha rodinného domu.
Návrh a realizáciu tohto inovatívneho systému zastrešili:
- Autor: Ing.arch. Marcel Zachar
- Hlavný dodávateľ strechy: GIT, s.r.o. Vrbové
- Dodávateľ drevenej nosnej konštrukcie: Kontrakting stavebné montáže s.r.o. (KSM)
- Výrobná dokumentácia: Ing Jozef Perďoch KSM
- Stavbyvedúci: Ing. Tomáš Horník KSM
- Dodávateľ strešného plášťa: GIT, s.r.o. Vrbové, Strechy Dobrík, s.r.o.
Za vývojom systému d3D stoja aj architekti Pavel Valenta a Pavel Rydlo. Ing. Pavel Valenta vyštudoval Strednú umeleckopriemyselnú školu v Prahe a Drevársku fakultu Technickej univerzity vo Zvolene. Akad. arch. Pavel Rydlo vyštudoval Fakultu architektúry VUT v Brne a Školu architektúry prof. E. Přikryla AVU v Prahe. V roku 2000 založil ateliér Pavel Rydlo a od roku 2007 spolupracuje s Ing. Valentom na vývoji dreveného systému d3D.
Tento komplexný prístup k drevostavbám mení pohľad na moderné bývanie, spájajúc ekológiu, efektívnosť a estetiku do jedinečného stavebného systému.
