Stavebné výkresy: Jazyk konštrukcie a detailu

Technický výkres je mimoriadne dôležitou súčasťou každej technickej dokumentácie. V porovnaní s inými výrazovými prostriedkami sústreďuje na pomerne malej ploche neobyčajne veľké množstvo informácií o tvare, veľkosti a mnohých ďalších vlastnostiach zobrazovaného predmetu alebo zariadenia. Technický výkres je najdôležitejší dorozumievací prostriedok medzi konštruktérom a výrobou bez ohľadu na odbor, jeho pôvodu alebo použitie. Je nositeľom technickej myšlienky. Technický výkres obsahuje všetky potrebné údaje pre výrobu súčiastky alebo zariadenia. Predpisuje tvar a rozmery, ale aj druh materiálu, povolené odchýlky rozmerov a pod. Za presnosť a správnosť údajov, ktoré sú uvedené na výkrese, zodpovedá konštrukcia.

Vývoj a štandardizácia v kreslení stavebných konštrukcií

Od roku 1999, keď vyšlo prvé vydanie publikácie Kreslenie stavebných konštrukcií, sa v ďalších vydaniach kniha rozširovala a aktualizovala. Zmeny si vyžiadalo prijatie STN 01 3420 Výkresy pozemných stavieb. Spoločné požiadavky na výkresy pozemných stavieb zameranej na harmonizáciu grafického spracovania výkresov podľa medzinárodných štandardov. Táto norma stanovuje všeobecne platné požiadavky na úpravu a výkresovej dokumentácie v stavebníctve a zásady kreslenia výkresov. Definuje používanie konkrétnych typov čiar na konkrétne použitie v obrázku, charakterizuje grafické postupy platné v súčasnosti. Jednotlivé čiary majú určený základný zmysel - popisnosť, pomocnú funkciu, doplňujúcu funkciu a definujú konštrukciu, konštrukčný prvok či zabudovanú konštrukciu. V knihe sa uvádzajú konkrétne príklady ich použitia. Hlavným obsahovým zameraním knihy je však oboznámiť používateľa so spôsobom zobrazovania jednotlivých stavebných konštrukcií, ako sú výkopy a šachty, zvislé a vodorovné konštrukčné prvky a detaily, schodiská a rampy, strechy, komíny, okná, dvere, balkóny a terasy, výklenky a podobne. Tieto základné požiadavky sú prenesené do obrázkov v celej knihe. V najnovšom vydaní tohto manuálu na kreslenie výkresov pribudli aj viaceré značky (napríklad pre doplnkové prvky podhľadov) tak, aby zodpovedali jednoznačnosti a čitateľnosti v zmysle novej normy. Jednoznačne je definované aj kreslenie schodísk, hrán stupňov, výstupnej čiary, čiary rezovej roviny.

Špecifické prvky a ich zobrazenie na výkrese

Takisto sa zmenilo značenie prieduchov v pôdorysoch - komínových prieduchov, ako aj vetracích prieduchov. Zariaďovacie predmety sú doplnené o nové, respektíve upravené a zmenené značky zariaďovacích predmetov. V zmysle platnej normy sa požaduje využiť plochu výkresu tak, aby zobrazenie bolo štandardizované a jeho interpretácia pre všetky stavebné profesie nespochybniteľná. Pri využití informácií uvedených v knihe by už nemalo dochádzať k problémom pri čítaní údajov z výkresu.

Na obrázku hore je zobrazený typický výkres pôdorysu rodinného domu. Ako vidíme v ľavej časti výkresu je podrobne rozkreslený pôdorys, vpravo hore nájdeme legendu materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností, ktorá obsahuje názov miestnosti, jej plochu, druh podlahy, povrchovú úpravu stien a stropu. V nasledujúcom texte sa zameriame na rôzne časti uvedeného pôdorysu, aby ste sa rýchlo zorientovali v tých najpodstatnejších veciach.

Typy stavebných výkresov a ich účel

• Náčrt (škica): Je nakreslený voľnou rukou (nemusí byť v mierke).
• Originál (základný výkres alebo matrica): Je výkres, ktorý podáva súčasne platnú informáciu alebo údaje a je na ňom zaznamenaná posledná zmena. Obyčajne je nakreslený tušom na prírodnom pauzovacom papieri alebo plátne.
• Výkres zostavy: Určuje spôsob, akým sa majú jednotlivé časti alebo súčiastky zostaviť vo funkčný celok. Na výkrese zostavy sa vykreslia všetky súčiastky, z ktorých sa skladá zobrazené zariadenie. Kótujú sa len hlavné rozmery.
• Výkres podzostavy: Používa sa pri zariadeniach, ktoré sa skladajú z niekoľkých samostatných funkčných celkov. Určuje spôsob, akým sa majú jednotlivé časti alebo súčiastky zostaviť v menší funkčný celok - podzostavu. Na výkrese podzostavy sa vykreslia všetky súčiastky, z ktorých sa skladá zobrazené zariadenie. Zdôraznia sa tie rozmery, ktoré nie je možné zachytiť na iných výkresoch. Súčiastky, ktoré sú nakreslené na výkrese podzostavy, nemusia sa kresliť na výkrese zostavy. Stačí, ak sa príslušná podskupina nakreslí ako celok.
• Výkres súčiastky: Výkres, ktorý znázorňuje jednotlivú súčiastku, ktorá nemôže byť ďalej rozložená.
• Výrobný výkres: Výkres, obyčajne zhotovený na základe konštrukčných údajov.
• Tabuľkový výkres: Výkres, ktorý znázorňuje súčiastky s podobnými tvarmi, ale s rôznymi charakteristickými znakmi.
• Obrysový výkres: Udáva vonkajšiu obrysovú obalovú plochu, celkové rozmery a hmotnosť zariadenia.
• Výkres pripojenia: Podáva informácie pre montáž a spojenie dvoch alebo viacerých častí.
• Súpis položiek: Je úplný zoznam položiek, ktoré vytvárajú zostavu (alebo podzostavu), alebo jednotlivých častí uvedených na technickom výkrese. Položkou môže byť súčiastka, materiály potrebné na kompletizáciu výrobku, ale aj montážna jednotka, ktorá má vlastný výkres zostavy. Položky uvedené v súpise položiek musia byť pomocou odkazov identifikovateľné na príslušnom výkrese.

Značky a symboly: Univerzálny jazyk stavebníctva

Technické výkresy obsahujú symboly, značky a vysvetlivky. Technický výkres je plný značiek a symbolov, ktoré majú špecifický význam a môžu sa líšiť podľa potrieb konkrétnych inžinierskych odborov. Značky a symboly sa používajú na označenie materiálov, rozmerov, tolerancií či povrchových úprav. Aby boli tieto symboly zrozumiteľné, súčasťou technických výkresov sú vysvetlivky, ktoré objasňujú význam jednotlivých symbolov. Vysvetlivky sa obvykle nachádzajú pri spodnom okraji papiera alebo na pravej strane výkresu.

Konkrétne príklady značenia v praxi

• Pôdorys: Vodorovný rez budovou. Obrys konštrukcií, ktorými rez prechádza, sa kreslí silnými čarami. Objekty, ktoré vidíte pred sebou, sa kreslia tence. V pôdoryse nájdete uprostred každej miestnosti jej číslo, ktoré odkazuje do tabuľky miestností.
• Rezy: Zvislý rez budovou.
• Pohľady: Zobrazenie budovy zvonku.
• Situácia: Zobrazuje umiestnenie domu na pozemku, terénne úpravy a hlavne vzdialenosti od plotu a ďalších stavieb.
• Detail: Veľmi podrobné zakreslenie spojov medzi konštrukciami, často v merítku 1:10.
• Miestnosti: Tabuľka obsahuje popis jednotlivých miestností, a to: číslo miestnosti, názov miestnosti, plochu miestnosti, použitú podlahu, prípadne ďalšie doplňujúce údaje o miestnosti.
• Legenda materiálov: Obsahuje šrafy s popisom použitých materiálov pre konštrukcie stien.
• Rozpiska: Slúži pre orientáciu medzi výkresmi a projektmi.
• Kóty: Vymedzujú vzdialenosti jednotlivých konštrukcií, najčastejšie v milimetroch.
• Výškové kóty: V každom podlaží sa nachádza alespoň jedna výšková kóta v metroch. Hlavná úroveň podlahy v prízemí má výšku ±0,000 m, ostatné výšky sa od nej odvodzujú. Vyššie podlažia majú výšku kladnú, podzemné podlažia zápornú.
• Okná: Obrys okna sa značí silne. Parapet a zasklenie tence. Kóta okna nad kótovacou čarou určuje jeho šírku, pod čarou je výška samotného okenného otvoru a v zátvorke výška parapetu.
• Dvere: Krídlo dverí je značené tenkou čarou smerom, ktorým sa dvere otvárajú. Oblúčik značí priestor, kudy sa budú dvere pohybovať. Šírka priechodu dvermi sa značí nad kótovacou čarou v osi dverí.
• Schodiská: Značia sa v pôdoryse tence. Časť schodov, ktorá je zakreslená nad rovinou pôdorysu, je potom čerchovane s dvoma čiarami. Uprostred schodiska je výstupná čiara so šípkou v smere stúpania, nad ňou je kóta s počtom stupňov, výškou stupňa a dĺžkou stupňa.
• Komínové prieduchy: Značia sa podľa typu paliva preškrtnutým krúžkom alebo štvorčekom. Pevné palivo - raz šikmo preškrtnuté, polovica čierna. Plynné - krížik, hore a dole vyčiernené.
• Obklad: Značí sa veľmi silnou čerchovanou čiarou tesne popri stene. Výšku obkladu značí kóta v zátvorke. Napríklad: (2000) znamená, že obklad v kúpeľni je výšky 2000 mm. V kuchyni (500)(900) znamená, že kuchynský obklad začína za linkou vo výške 900 mm a je 500 mm vysoký.

Výkresy elektroinštalácie a moderné technológie

Každý správca, technik alebo revízny pracovník budovy sa pri práci stretáva s projektovou dokumentáciou elektroinštalácie. Správne porozumenie značkám, symbolom a skratkám je nevyhnutné pre orientáciu v schémach, plánovanie údržby, opráv aj revízií. Projekt elektroinštalácie nie je len technický dokument - je to „jazyk“, ktorým sa dorozumievajú projektanti, elektrikári, revízni technici a správcovia budov. Jednotné značenie zabezpečuje, že každý odborník pochopí zapojenie a účel jednotlivých obvodov bez ohľadu na to, kto projekt vypracoval. Značenie v projektoch elektroinštalácie je upravené v medzinárodných aj slovenských normách. Vyhláška č. 508/2009 Z. z. v projektoch aj v reálnej inštalácii musia byť vodiče správne označené. Každý okruh v projekte má svoj kód, ktorý určuje jeho funkciu a umiestnenie. O1, S1 - osvetlenie 1. Takéto značenie umožňuje rýchlu orientáciu pri opravách, diagnostike porúch a plánovaní revízií. Projekt elektroinštalácie môže obsahovať viacero typov schém:

1. Zobrazuje hlavné napájacie trasy, rozvádzače, istenie a spotrebiče.
2. Ukazuje všetky vodiče v obvode - fázový, nulový, ochranný aj signálne.
3. Zameriava sa na logické prepojenia prvkov (napríklad zapnutie svetla, aktivácia relé).
4. Ukazuje rozmiestnenie zariadení v pôdoryse budovy - zásuvky, vypínače, rozvádzače, káblové trasy.

Moderné budovy čoraz viac využívajú digitálne modely - tzv. BIM (Building Information Modeling). V rámci týchto modelov sú súčasťou aj elektroinštalácie, pričom každý prvok má svoje digitálne označenie, parametre a prepojenie na technickú dokumentáciu. Značenie v projektoch elektroinštalácie je univerzálny jazyk, ktorému by mal rozumieť každý odborník v oblasti správy budov. Správne čítanie technických výkresov zaručuje bezpečnosť, efektívnu údržbu a jednoduchšiu komunikáciu medzi projektantmi, servisom a správcami. Ak sa v projektoch orientujete správne, dokážete predchádzať chybám, znižovať prevádzkové riziká a zefektívniť správu celej budovy.

Technické výkresy a digitálna éra

Používanie rôznych grafických počítačových programov na znázornenie plánovaných činností v rámci stavebných konštrukcií môže niekedy viesť k určitému rozporu s platnou normou. Programy majú viaceré úkony preddefinované a nie je úlohou projektanta tieto veci meniť. Preto treba aj pri používaní PC na projektovanie postupovať tak, aby boli výkresy jednoznačné, zrozumiteľné a aby bolo podľa nich aj dielo realizovateľné.

Technické výkresy najčastejšie využívajú štandardizované formáty papiera, ako sú technický výkres A4 a technický výkres A3 či iné. Technické výkresy formátu A4 sú ideálne pre menšie návrhy, ako sú jednotlivé komponenty alebo jednoduché schémy. Na druhej strane, A3 poskytuje viac priestoru na detaily, čo je vhodné napríklad pre technický výkres domu alebo zložitejšie projekty. Okrem štandardizovaných formátov technických výkresov, sa pri technických výkresoch bežne používajú aj rozšírené formáty, ktorých rozšírená strana je násobne dlhšia oproti štandardnému formátu. V praxi sa teda môžeme stretnúť s rozšíreným výkresom A4, ktorý má rozmer 297x630 mm, čo predstavuje 3 hárky kancelárskeho papiera vedľa seba. Špecifické projekty si vyžadujú ľubovoľný vlastný rozmer, ktorý vám bez problémov vytlačíme ako technický výkres. To, či technický výkres poskladáme alebo zrolujeme, si môžete vybrať v objednávke podľa vlastných potrieb.

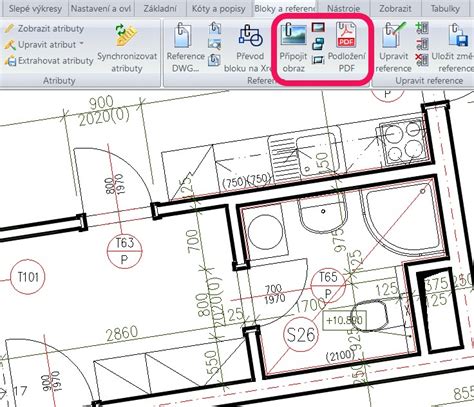

Moderné technológie výrazne zjednodušili proces tvorby technických výkresov. Dnes sa na tento účel využívajú špecializované programy, ako sú AutoCAD, SolidWorks alebo SketchUp. Programy pre tvorbu technických výkresov umožňujú kresliť s vysokou presnosťou a zabezpečujú, aby sa technické výkresy značky exportovali vo formáte vhodnom pre tlač. Technické výkresy v PDF sa jednoducho zdieľajú a tento formát je najlepší na tlač technických výkresov. Výhody programov na technické kreslenie sú najmä rýchle úpravy nákresov a možnosť vytvárať rôzne verzie technických výkresov. Tie ocenia najmä inžinieri, ktorí pracujú na veľkých projektoch. Pred tlačou si nezabudnite okrem technického nákresu skontrolovať aj okraje, rámiky a rozloženie značiek, aby výkres spĺňal platné normy. Technické výkresy vám radi vytlačíme čiernobielo aj farebne, v štandardných či predĺžených veľkoformátových rozmeroch. Tlačové dokumenty na tlač technických výkresov dodávajte vo formáte PDF. Technické výkresy v PDF sú na tlač najlepšou voľbou.

Dôležitosť presnosti a zrozumiteľnosti

Technický výkres je veľmi dôležitou súčasťou technickej dokumentácie. V porovnaní s inými výrazovými prostriedkami sústreďuje technický výkres na pomerne malej ploche neobyčajne veľké množstvo informácií o tvare, veľkosti a mnohých ďalších vlastnostiach zobrazovaného predmetu alebo zariadenia. Technický výkres je najdôležitejší dorozumievací prostriedok medzi konštruktérom a výrobou bez ohľadu na odbor, jeho pôvodu alebo použitie. Je nositeľom technickej myšlienky. Technický výkres obsahuje všetky potrebné údaje pre výrobu súčiastky alebo zariadenia. Predpisuje tvar a rozmery, ale aj druh materiálu, povolené odchýlky rozmerov a pod. Za presnosť a správnosť údajov, ktoré sú uvedené na výkrese, zodpovedá konštrukcia. Základná orientácia vo výkresoch je veľmi rýchla a zpravidla intuitívna. Stačí, keď si zapamätáte, že čokoľvek, čo je pred vami, sa značí tence, konštrukcie v rovine rezu silne, a čokoľvek je nad vami alebo za vami, čerchovane s dvoma bodkami.
