Správne základy sú absolútne nevyhnutné pre každú stavbu. Sú to nosné spodné časti budov, ktoré prenášajú celkové zaťaženie stavby do základovej škáry, teda do miesta, kde sa základ stretáva s podložím. Bez kvalitných základov by žiadna stavba nemohla dlho a bezpečne stáť. Pochopenie rôznych typov základových konštrukcií, ich materiálov, spôsobu realizácie a špecifických požiadaviek je kľúčové pre úspešné a bezproblémové stavebné dielo.
Materiály a základné delenie základových konštrukcií
Základy sa zvyčajne skladajú z betónu rôznych tried, často s oceľovou výstužou v prípade železobetónových konštrukcií. Môžu byť realizované ako monolitické, teda liate priamo na mieste stavby, alebo z prefabrikovaných prvkov, ako sú betónové debniace tvárnice.
Základové konštrukcie môžeme rozdeliť podľa niekoľkých kritérií:
Podľa únosnosti základovej pôdy:
- Plošné základy: Tieto základy rozkladajú zaťaženie na väčšiu plochu a sú vhodné pre pôdy s dobrou únosnosťou. Medzi ne patria základové pásy, pätky, rošty a základové dosky.
- Hlbinné základy: Používajú sa v prípadoch, keď je únosná zemina vo veľkej hĺbke alebo keď je pôda menej únosná. Sem patria napríklad pilóty, kesóny alebo studne.
Podľa materiálu:
- Základy z lomového kameňa (historicky menej časté v modernej výstavbe).
- Základy z prostého betónu (bez výstuže, pre menšie zaťaženia).
- Železobetónové základy (kombinácia betónu a oceľovej výstuže, pre vyššie zaťaženia a lepšiu odolnosť).
Podľa umiestnenia:
- Horizontálne základy: Základové pásy a základová doska sú príklady horizontálnych základov, ktoré sú uložené vo vodorovnej rovine.
- Vertikálne základy: Pilóty a kesóny sa často radia medzi vertikálne základy, ktoré prenášajú zaťaženie do hĺbky.
Základové pásy: Najčastejšia voľba pre rodinné domy
Základové pásy sú bezpochyby najrozšírenejším typom zakladania rodinných domov. Sú vhodné pre založenie stenových aj skeletových konštrukčných systémov a sú ekonomické pri prípustnom normovom namáhaní základovej pôdy s únosnosťou aspoň 0,15 MPa. Ak je únosnosť pôdy nižšia, je často výhodnejšie zvoliť založenie na základovej doske alebo na pilótach.

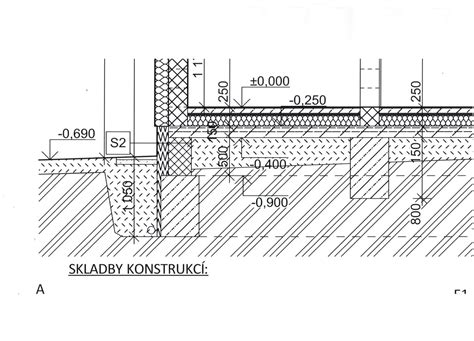

Základový pás tvorí súvislý nosník s prierezom, ktorý môže mať tvar obdĺžnikový, stupňovitý alebo rebrový. Používajú sa pre prenos lineárne pôsobiacich zaťažení zo stien alebo z úzkych pilierových radov. Nenosné priečky sa podporujú základovými pásmi vtedy, ak ich tiaž je väčšia ako 50 až 60 kNm⁻².
Hĺbka založenia a nezamŕzajúca hĺbka
Pri základových pásoch a pätkách je kľúčové, aby ich základová škára (spodná hrana základu) siahala pod úroveň nezámrznej hĺbky. Táto hĺbka sa líši v závislosti od lokality a druhu zeminy, ale všeobecne sa pohybuje od 80 do 100 cm pod upraveným terénom pre nepodpivničené objekty. Je to nevyhnutné z dôvodu cyklického zmrazovania a rozmrazovania vody v pôde. Vzniknutý ľad zväčšuje svoj objem, čo môže spôsobiť nadvihnutie základov a následné sadanie konštrukcie, prejavujúce sa prasklinami na obvodovom murive.
Pre vnútorné pásy, ktoré nie sú priamo vystavené premŕzaniu, sa navrhuje menšia hĺbka založenia, minimálne však 50 cm do pôvodného (rastlého) terénu.
Šírka základových pásov a únosnosť pôdy
Šírka základových pásov priamo súvisí s kontaktným napätím v základovej škáre a s únosnosťou základovej pôdy. Čím je stavba ťažšia alebo má viac podlaží, tým väčšie bude kontaktné napätie. V prípade malej únosnosti základovej škáry je nutné zväčšiť šírku pásov a prípadne vykonať spevnenie základovej škáry vhodným podsypom (napr. drveným kamenivom frakcie 16/32 v hrúbke 100 až 150 mm) a zhutniť ho.
Bežné rozmery základových pásov pre jednoduché stavby, ako sú rodinné domy, sa na základovej škáre pohybujú od 500 mm do 600 mm. Horná časť pásu sa môže zúžiť, napríklad na minimálnu šírku 300 až 400 mm.
Realizácia základových pásov: Krok za krokom
Proces realizácie základových pásov zahŕňa niekoľko dôležitých krokov:
- Odstránenie ornice: Na mieste budúcich základov sa odhrnie ornica v hrúbke 200 až 300 mm.
- Príprava dna výkopu: Na dno výkopu sa nanesie vrstva drveného kameniva (frakcia 16/32) s hrúbkou 100 až 150 mm, ktorá sa zhutní.
- Uloženie inžinierskych sietí: V súlade s projektovou dokumentáciou sa ukladajú uzemňovacia pásovina, časti kanalizačných potrubí a vodovodných chráničiek. Na rohoch stavby sa vyvedie uzemňovacia guľatina.
- Debnenie a betonáž: Výkopy základovej konštrukcie sa zalejú betónom triedy minimálne C 12/15 (B15). Pri betonáži je dôležité dbať na vhodné podmienky, ako je teplota prostredia a vlhkosť. Po vyliatí betónu sa jeho povrch vyrovná pomocou hliníkovej laty a vodováhy. Do čerstvého betónu sa odporúča vertikálne zapichnúť oceľové roxorové tyče pre prepojenie s nadzemnou časťou stavby.
- Debniace tvárnice: Pre rýchlu a dobrú realizáciu soklovej časti sa často používajú pevné betónové debniace tvárnice (napr. Premac Debniaca tvárnica) so šírkou minimálne 30 cm, ktoré sa po uložení zalejú betónom.
- Vytvrdnutie betónu: Debnenie sa môže odstrániť po jednom až dvoch dňoch, v závislosti od poveternostných podmienok. Základy však možno plne zaťažiť až po dlhšom čase tvrdnutia, ktorý trvá niekoľko týždňov.
Pásové základy v SketchUp 3D animácii
Riziko rozdielneho sadania a alternatívne konštrukcie
Sadanie základov je prirodzený proces, pretože zemina sa pod zaťažením objektu vždy viac či menej stlačí. Statický výpočet a dimenzovanie základov musia zabezpečiť rovnomerné sadanie v takých limitoch, aby nedošlo k poškodeniu stavby. Riziko rozdielneho sadania môže vzniknúť pri rôznych hĺbkach základovej konštrukcie v rámci jedného objektu alebo pri susediacich objektoch.
Ak podložie vykazuje nedostatočnú únosnosť a vybudovanie neúmerne širokého základového pásu by bolo neefektívne, prichádzajú na rad alternatívne základové konštrukcie:
- Základové rošty: Ide o sústavu na seba kolmých a vzájomne spojených základových pásov. Používajú sa najmä pri nižších budovách so stenovým nosným systémom.
- Hlbinné základy: Tieto konštrukcie sa využívajú pri výškových budovách (bytové, administratívne), kde je dominantným rozmerom výška stavby a nosný systém je zväčša skeletový. Hlbinné základy prenášajú zaťaženie do hlbších vrstiev zeminy s vyššou únosnosťou. Patrí sem napríklad zakladanie na pilótach.
- Plávajúce pilóty: Používajú sa v prípade, ak sa v základovej pôde nenachádza dostatočne únosná zemina v dostupnej hĺbke.
- Železobetónové základy: Vďaka oceľovej výstuži sú schopné prenášať nielen tlakové, ale aj ťahové namáhanie. Používajú sa pri vyššom zaťažení alebo na nestabilnom podloží.
Základová doska: Celoplošné riešenie
Základová doska je oceľobetónová platňa s hrúbkou niekoľko desiatok centimetrov (často 250-300 mm pri rodinných domoch), ktorá prenáša zaťaženie celej stavby do podložia. Je to samonosná konštrukcia, na ktorej leží celý dom bez nutnosti základových pásov.
Kedy sa používa základová doska?
- Pri domoch s veľmi zlými, neúnosnými zeminami.
- Keď sa pod základovou doskou nachádza spodná tlaková voda.

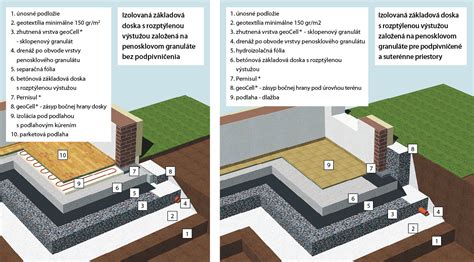

- Pri pasívnych a nízkoenergetických domoch (často v kombinácii s tepelnoizolačným podsypom z penového skla).
- V prípade potreby zabezpečiť rovnomerné sadanie objektu a eliminovať riziko vzniku trhlín v murive, najmä na svahovitých pozemkoch.
Výhody základovej dosky:
- Kompletná hydroizolácia.
- Ľahkosť samotného vyhotovenia (v porovnaní s hlbinnými základmi).
- Rovnomerne rozkladá tiaž stavby na podklad.
- Zamedzuje posunom stien a eliminuje riziko praskania múrov či narušenia statiky.
Realizácia základovej dosky:
Po vyznačení pôdorysu domu sa vykopáva jama pre celú plochu založenia. V prípade terénu vo svahu sa výkopy vykonávajú stupňovito, tzv. "schody", čím sa dosiahne statická stabilita dosky. Na dno výkopu sa zvyčajne ukladá vrstva štrku alebo štrkopiesku, ktorá sa zhutní. Ukladajú sa inžinierske siete a uzemňovacia pásovina. Nasleduje uloženie oceľovej výstuže (kari siete a roxorové tyče) a betónovanie. Po zaliatí betónu je dôležité ho chrániť pred rýchlym vysychaním a v zimnom období pred mrazom. Betón sa odporúča polievať vodou, najmä v prvých dňoch po betonáži.
Izolácia základov: Ochrana pred vlhkosťou
Hydroizolácia spodnej stavby je nevyhnutná na ochranu pred zemnou vlhkosťou a prípadnou tlakovou vodou. Zlá hydroizolácia môže viesť k plesneniu stien, praskaniu muriva a zaplavovaniu suterénnych priestorov.
Najčastejšie sa používajú asfaltové hydroizolačné pásy (oxidované alebo modifikované), ktoré sa na podklad aplikujú natavením plameňom alebo samolepiacou technológiou. V prípade rizika tlakovej vody sa aplikujú dve vrstvy. Pred aplikáciou sa povrch podkladu vyrovná a nanesie sa penetračný náter pre lepšiu priliehavosť.
Okrem asfaltových pásov sa využívajú aj PVC fólie, ktoré sa na podklad kladú voľne a kotvia sa bodovo alebo líniovo.
Dôležitosť profesionálneho prístupu
Správna voľba typu základov, ich dimenzovanie a kvalitná realizácia sú základom stability a dlhovekosti každej stavby. Je nevyhnutné riadiť sa projektovou dokumentáciou, ktorá zohľadňuje geologické podmienky pozemku, zaťaženie stavby a ďalšie špecifické faktory. Pri akýchkoľvek pochybnostiach alebo pri zložitejších podmienkach je vždy vhodné zveriť realizáciu základov odborníkom. Nezabúdajte, že úspora na základoch sa môže v budúcnosti mnohonásobne vypomstiť v podobe nákladných opráv a porúch stavby.
