Stavebné výkresy sú základným komunikačným nástrojom v procese výstavby, ktorý umožňuje architektom, inžinierom a stavebným pracovníkom presne interpretovať plány a realizovať projekty. Jedným z kľúčových prvkov, ktorý zabezpečuje správne pochopenie rozmerov a proporcií na výkrese, je mierka. V tomto článku sa ponoríme do špecifík mierky 1:250, vysvetlíme jej význam a ako sa používa v kontexte stavebného projektovania.
Základné princípy mierky na technických výkresoch

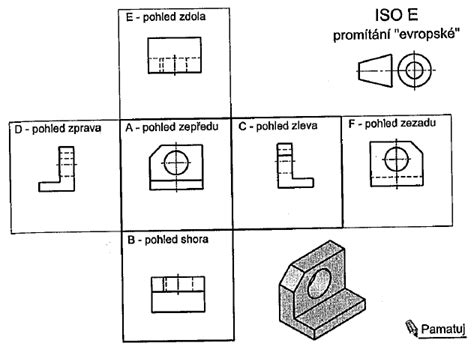

Na technických výkresoch nie je možné zobraziť všetky predmety v ich skutočnej veľkosti. Preto sa ich obrazy buď zväčšujú, alebo zmenšujú. Norma STN EN ISO 5455 určuje odporúčané mierky zobrazenia a spôsoby ich zapisovania na všetkých druhoch technických výkresov. Rozlišujeme tri základné typy mierok:
- Skutočná veľkosť: Pomer mierky 1:1. Predmet je zobrazený v rozmeroch zodpovedajúcich jeho reálnej veľkosti.
- Mierka zväčšenia: Pomer X:1. Obraz predmetu je na výkrese väčší ako v skutočnosti. Toto sa používa pri zobrazovaní veľmi malých detailov, ktoré by v skutočnej veľkosti neboli na výkrese rozoznateľné.
- Mierka zmenšenia: Pomer 1:X. Obraz predmetu je na výkrese menší ako v skutočnosti. Toto je najčastejší typ mierky používaný pri zobrazovaní budov, pozemkov a iných rozsiahlych objektov, kde by zobrazenie v skutočnej veľkosti bolo neúnosné.
Úplné označenie mierky sa skladá zo slova "MIERKA" a za ním nasleduje označenie pomeru, napríklad "MIERKA 5:1" alebo "MIERKA 1:50".
Mierka 1:250 - Špecifiká a použitie
Mierka 1:250 patrí do kategórie mierok zmenšenia. To znamená, že jeden jednotkový rozmer na výkrese zodpovedá 250 jednotkovým rozmerom v skutočnosti. Napríklad, ak na výkrese s mierkou 1:250 zmeriame dĺžku 1 centimeter, v skutočnosti to predstavuje 250 centimetrov, teda 2,5 metra.
Táto mierka je obzvlášť vhodná pre zobrazenie:
- Celkových pôdorysov pozemkov: Umožňuje zobraziť celkovú plochu pozemku, polohu budovy, prístupové cesty, oplotenie a iné prvky v kontexte širšieho okolia.
- Situačné výkresy: Poskytuje prehľad o umiestnení stavby v rámci širšej urbanistickej alebo krajinnej štruktúry. Toto je kľúčové pre plánovanie napojenia na infraštruktúru (cesty, siete), ako aj pre posúdenie vzájomných vzťahov s okolitými objektmi.
- Menšie celkové pohľady na budovy alebo ich časti: V niektorých prípadoch, najmä pri rozsiahlejších objektoch, môže byť mierka 1:250 použitá na zobrazenie celkového pohľadu, aj keď pre detaily fasády by boli vhodnejšie väčšie mierky.
Dôležitosť mierky 1:250 spočíva v jej schopnosti poskytnúť dostatočný detail na pochopenie priestorových vzťahov a umiestnenia objektov, pričom zároveň zobrazuje dostatočne veľkú plochu na to, aby bol kontext jasný.
Ako sa mierka zapisuje na výkresoch

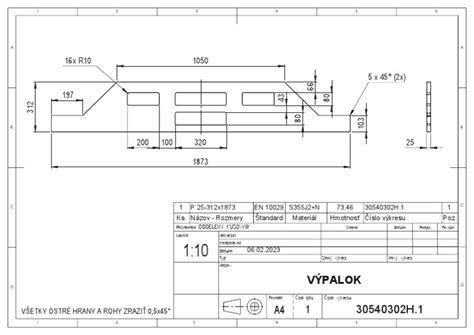

Mierka zobrazenia sa zapisuje do príslušného poľa titulného bloku výkresu. Ak sa na jednom výkrese použije viacero mierok, do titulného bloku sa zapisuje iba mierka hlavného obrazu. Ostatné mierky sa uvádzajú priamo pri konkrétnych obrazoch, ku ktorým patria. Napríklad, ak je na výkrese pôdorysu v mierke 1:250 detail rezu zobrazený vo zväčšenej mierke 1:50, táto mierka 1:50 sa uvedie priamo pri danom reze.
Pri obrazoch pozdĺžnych a priečnych profilov inžinierskych stavieb sa môžu použiť mierky s prevýšením, kde mierka výšok je väčšia ako mierka dĺžok. V takom prípade sa uvádzajú obe mierky, pričom mierka dĺžok sa píše na prvom mieste, za ktorou nasleduje mierka výšok oddelená zlomkovou čiarou.
Ak je výkres malého predmetu nakreslený vo veľkej mierke zväčšenia, odporúča sa pre lepšiu názornosť pridať na výkres aj zobrazenie predmetu v skutočnej veľkosti.
Interpretácia stavebného výkresu s mierkou 1:250
Na obrázku v úvode článku vidíme typický výkres pôdorysu rodinného domu. V ľavej časti je podrobne rozkreslený pôdorys. Vpravo hore sa nachádza legenda materiálov, ktorá graficky rozlišuje použité materiály pomocou rôznych typov šrafovania. Pod legendou je tabuľka miestností. Táto tabuľka obsahuje dôležité informácie o každej miestnosti, ako je jej názov, plocha, druh podlahy a povrchová úprava stien a stropu.
Pri práci s výkresom v mierke 1:250 je dôležité pamätať na to, že zobrazené rozmery sú 250-krát menšie ako v realite. Preto pri meraní akýchkoľvek vzdialeností, plôch alebo rozmerov objektov na výkrese je nevyhnutné tento pomer zohľadniť. Pre presné meranie sa odporúča použiť špeciálne technické pravítka, ktoré majú rôzne mierky vyznačené priamo na sebe, alebo použiť bežné pravítko a výsledok vynásobiť koeficientom 250.
Ako čítať stavebné výkresy | Sprievodca čítaním plánov pre začiatočníkov | Architektonické výkresy
Dôležitosť presnosti a štandardizácie
Norma STN EN ISO 5455 zabezpečuje jednotnosť a zrozumiteľnosť technických výkresov naprieč rôznymi projektmi a odvetviami. Používanie štandardizovaných mierok a spôsobov ich zapisovania minimalizuje riziko nedorozumení a chýb pri realizácii stavby. Presná interpretácia mierky, najmä pri mierkach ako 1:250, je nevyhnutná pre správne dimenzovanie prvkov, výpočet materiálov a celkové dodržanie projektovej dokumentácie.
Nesprávne pochopenie mierky môže viesť k vážnym problémom, ako sú:
- Chybné rozmery: Zlé meranie môže spôsobiť, že stavebné prvky nebudú pasovať, čo si vyžiada dodatočné úpravy a náklady.
- Nesprávne množstvo materiálu: Prepočet plôch a objemov na základe nesprávnej mierky povedie k objednaniu príliš malého alebo príliš veľkého množstva materiálu.
- Technické problémy: Napríklad nesprávne umiestnenie okien alebo dverí, problémy s pripojením na inžinierske siete, alebo nedostatočné priestory pre technické vybavenie.
Preto je kľúčové, aby každý, kto pracuje so stavebnými výkresmi, rozumel princípu mierky a vedel ju správne aplikovať.
Využitie mierky 1:250 v rôznych fázach projektu
Mierka 1:250 sa uplatňuje v rôznych fázach stavebného projektu:
- Projektová fáza: Pri tvorbe architektonických a stavebných návrhov slúži na zobrazenie celkového umiestnenia stavby na pozemku, jej vzťahu k okoliu a základných pôdorysných rozmerov.
- Stavebné povolenie: V rámci dokumentácie predkladanej na stavebné povolenie sa často vyžadujú situačné výkresy, kde mierka 1:250 poskytuje potrebný prehľad.
- Realizačná dokumentácia: Hoci pre detailné konštrukčné prvky sa používajú väčšie mierky, celkové pôdorysy a plány pozemku môžu byť stále v mierke 1:250 alebo podobnej.
- Geodetické práce: Pri zameriavaní a mapovaní pozemkov sa táto mierka používa na zobrazenie hraníc pozemkov, existujúcich objektov a terénnych úprav.
Záver
Mierka 1:250 je dôležitým nástrojom v stavebnom projektovaní, ktorý umožňuje efektívne zobrazenie rozsiahlejších celkov, ako sú pozemky a ich umiestnenie. Pochopenie princípov mierky a jej správna aplikácia sú nevyhnutné pre úspešnú realizáciu akéhokoľvek stavebného projektu. Dodržiavanie noriem ako STN EN ISO 5455 zaisťuje jednotnosť a presnosť, čím sa minimalizujú potenciálne chyby a komunikačné bariéry medzi všetkými zúčastnenými stranami.
