Projektová dokumentácia rodinného domu je komplexný súbor návodov a informácií, nevyhnutných pre úspešnú realizáciu stavby. Medzi kľúčové prvky tejto dokumentácie patria stavebné výkresy, ktoré detailne zobrazujú každý aspekt stavby. Osobitnú pozornosť si zaslúžia výkresy dverí a okien, nakoľko ich správne pochopenie a aplikácia sú zásadné pre funkčnosť, bezpečnosť a estetiku celého domu. Tento článok sa zameria na rozbor týchto špecifických výkresov, ich symboliku, mierky a význam v kontexte celej projektovej dokumentácie, aby poslúžil ako užitočný sprievodca pre široké spektrum čitateľov, od laikov až po odborníkov.
Základná orientácia vo výkresoch rodinného domu
Predtým, ako sa ponoríme do detailov výkresov dverí a okien, je dôležité pochopiť základné princípy čítania stavebných výkresov. Stavebný výkres v podstate predstavuje rez domom. Vodorovný rez sa nazýva pôdorys, zatiaľ čo zvislý rez je označovaný ako rez. V dokumentácii sa môžete stretnúť aj s pohľadmi, ktoré zobrazujú exteriér domu z rôznych strán, a situáciou, ktorá ukazuje umiestnenie domu na pozemku vrátane terénnych úprav a vzdialeností od susedných stavieb či oplotenia.

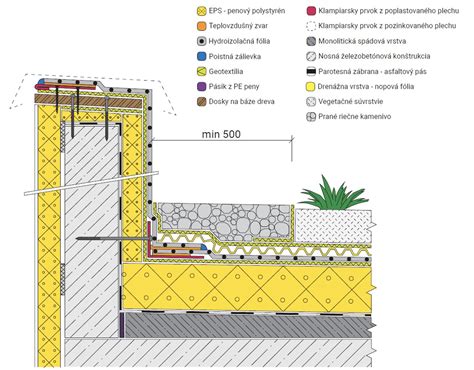

Každý výkres má svoje špecifické mierítko, ktoré určuje vzťah medzi rozmermi na výkrese a skutočnými rozmermi v realite. Najčastejšie sa používa mierka 1:50, čo znamená, že 2 centimetre na výkrese zodpovedajú 1 metru v skutočnosti. Pre veľmi podrobné zobrazenie spojov medzi konštrukciami sa používa detailnejšie mierko, často 1:10, ktoré sa nachádza vo výkresoch detailov.

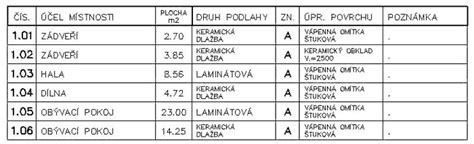

V rámci projektovej dokumentácie nájdete aj tabuľku miestností, ktorá poskytuje popis každej miestnosti: jej číslo (ktoré odkazuje na označenie v pôdoryse), názov (dôležitý pre stavebný úrad), plochu, typ podlahy a prípadne ďalšie doplňujúce informácie. Legenda na výkresoch vysvetľuje šrafy a symboly použité na znázornenie rôznych materiálov konštrukcií stien.

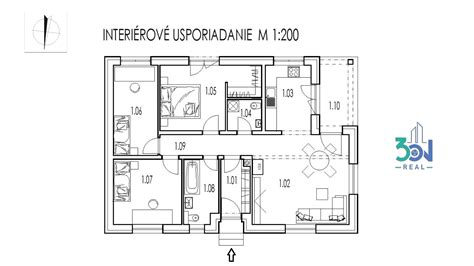

Orientácia medzi jednotlivými výkresmi a projektmi je uľahčená pomocou rozpisky. Najviac informácií však získate priamo z nákresov rodinného domu. Vzdialenosti jednotlivých konštrukcií sú presne vymedzené kótami, najčastejšie udávanými v milimetroch. V pôdoryse nájdete uprostred každej miestnosti jej číslo, ktoré odkazuje do vyššie spomenutej tabuľky miestností.
V každom podlaží sa nachádza minimálne jedna výšková kóta udávaná v metroch. Hlavná úroveň podlahy v prízemí má zvyčajne výšku ±0,000 m. Ostatné výšky sa od tejto referenčnej úrovne odvodzujú: vyššie podlažia majú kladné výšky, zatiaľ čo podzemné podlažia majú záporné výšky.
Špecifické značenie dverí a okien
Pri pohľade na stavebné výkresy si rýchlo všimnete špecifické značenie dverí a okien. Tieto prvky sú zobrazené s rôznou hrúbkou čiar, aby sa rozlíšili ich konštrukčné časti a ich vzťah k rezu výkresom.

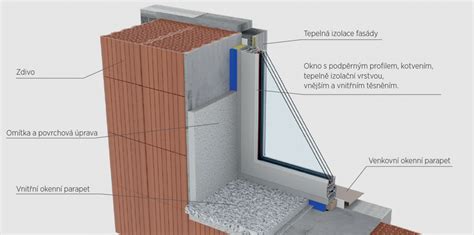

Obrys okna sa značí silnou čiarou. To naznačuje, že okno sa nachádza v rovine rezu alebo je jeho konštrukcia významná pre daný pohľad. Naopak, parapet (časť steny pod oknom) a zasklenie sa kreslia tenkými čiarami. Tieto tenké čiary reprezentujú prvky, ktoré sú "pred nami" v smere pohľadu alebo sú menej konštrukčne významné pre daný rez.
Informácie o rozmeroch okna sú zobrazené pomocou kót. Kóta okna nad kótovacou čiarou určuje jeho šírku. Pod kótovacou čiarou nájdeme výšku samotného okenného otvoru. V zátvorke pri výške je potom uvedená výška parapetu od úrovne podlahy. Tieto údaje sú kľúčové pre presné osadenie okien a zabezpečenie ich správnej funkčnosti a vzhľadu.

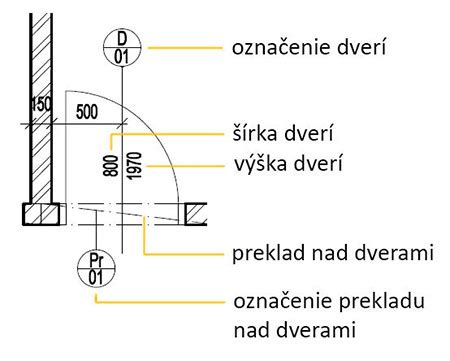

Kríídlo dverí je na výkrese znázornené tenkou čiarou. Táto čiara ukazuje smer, ktorým sa dvere otvárajú. Oblúčik pri krídle dverí značí priestor, v ktorom sa dvere pri otváraní pohybujú. Toto zobrazenie je mimoriadne dôležité, pretože umožňuje skontrolovať, či sa dvere neotvárajú proti sebe alebo do priestoru, kde by prekážali.
Šírka priechodu dverami sa značí nad kótovacou čiarou, presne v osi dverí. Tento rozmer je dôležitý nielen pre pohodlný prechod, ale aj pre dodržanie stavebných predpisov a noriem týkajúcich sa bezbariérových prístupov a evakuácie.
Ďalšie dôležité prvky na výkresoch
Okrem dverí a okien stavebné výkresy zobrazujú aj ďalšie dôležité prvky, ktoré prispievajú k celkovému pochopeniu konštrukčného riešenia domu.
Schodište sa v pôdoryse značí tenkou čiarou. Časť schodov, ktorá je zakreslená nad rovinou pôdorysu (teda je "nad nami"), je znázornená čerchovane s dvoma bodkami (dlhá čiarka, krátka bodka, dlhá čiarka, krátka bodka). Uprostred schodiska sa nachádza výstupná čiara so šípkou, ktorá indikuje smer stúpania. Nad touto šípkou je uvedená kóta s počtom stupňov, výškou stupňa a dĺžkou stupňa. Tieto údaje sú kľúčové pre bezpečné a pohodlné používanie schodiska.
Komínové prieduchy sú značky, ktoré sa líšia v závislosti od typu paliva. Pre pevné palivo sa používa preškrtnutý krúžok alebo štvorček, kde je jedna šikmá čiara a polovica je začiernená. Pre plynné palivo sa používa krížik, pričom horná a dolná časť sú začiernené. Tieto značky pomáhajú pri návrhu a realizácii vykurovacích systémov.
Obklad stien, napríklad v kúpeľniach alebo kuchyniach, sa značí veľmi silnou čerchovanou čiarou tesne popri stene. Výška obkladu je potom špecifikovaná kótou v zátvorke. Napríklad, kóta (2000) znamená, že obklad v kúpeľni je vysoký 2000 mm. V kuchyni sa môžu objaviť dve kóty v zátvorkách, napríklad (500)(900). Prvá hodnota (500) udáva výšku obkladu, zatiaľ čo druhá hodnota (900) značí výšku, v ktorej obklad začína nad úrovňou podlahy (napríklad nad kuchynskou linkou).
Ako čítať stavebné výkresy
Zásady čítania výkresov
Základná orientácia vo výkresoch je často intuitívna, ak pochopíte nasledujúce jednoduché pravidlá:
- Čokoľvek, čo je pred vami (v smere pohľadu alebo rezu), sa značí tenkou čiarou. To sa týka napríklad zasklenia okna, interiérových dverí, nábytku a podobne.
- Konštrukcie v rovine rezu sa značia hrubou čiarou. Toto sú hlavné nosné prvky, obvodové steny, vnútorné priečky v mieste rezu.
- Čokoľvek, čo je nad vami alebo za vami (mimo roviny rezu), sa značí čerchovane s dvoma bodkami. Toto sa týka napríklad stropných konštrukcií nad úrovňou rezu, strešných prvkov, alebo častí schodiska, ktoré sú nad rovinou pôdorysu.
Pochopenie týchto základných princípov a symboliky vám umožní efektívne sa orientovať vo všetkých stavebných výkresoch, nielen v tých, ktoré sa týkajú dverí a okien. Tento detailný prehľad stavebných výkresov dverí a okien slúži ako základný kameň pre úspešnú komunikáciu medzi architektom, stavebnou firmou a investorom, čím sa minimalizujú nedorozumenia a zabezpečí sa precízna realizácia projektu podľa predstáv a projektových požiadaviek.
Obsah stavebnej časti projektu, ktorý zahŕňa technickú správu, výkresy základov, pôdorysy, pohľady na dom, rezy, výkres strechy, detaily a rôzne výkazy (napríklad výkazy dverí, okien, konštrukcií, klampiarskych prvkov), je detailne zakótovaný v mierke 1:50. Tieto výkresy sú priamym návodom na stavbu. Podľa výkresu základov sa zhotovujú základy, podľa výkresov pôdorysov sa vymuruje hrubá stavba. Rezy umožňujú detailnejšie preskúmanie konštrukčného riešenia domu a potrebných výšok. Pohľady zobrazujú materiálové riešenie domu z exteriéru. Výkresy detailov potom podrobne rozkresľujú náročnejšie časti stavby v mierke 1:10. V záverečnej časti projektu sa nachádzajú výkazy okien a dverí, ktoré slúžia na získanie cenových ponúk od výrobcov. Výkaz prekladov zase umožňuje objednať nosné preklady nad otvormi. Výkaz konštrukcií prehľadne zobrazuje použité materiály v podlahách, strechách a stenách. Všetky tieto informácie, prezentované prostredníctvom starostlivo pripravených výkresov, sú esenciálne pre hladký priebeh stavby a dosiahnutie kvalitného výsledku.
