Stavebné navijaky, často označované aj ako vrátky alebo stavebné výťahy, predstavujú nepostrádateľné zariadenia na moderných staveniskách. Ich primárnou funkciou je efektívne a bezpečné zdvíhanie a premiestňovanie rôznych materiálov a bremien, čím zohrávajú kľúčovú úlohu pri zrýchľovaní a zjednodušovaní stavebných procesov. Od prepravy materiálu do vyšších poschodí až po ťahanie ťažkých bremien, tieto stroje dokážu výrazne znížiť fyzickú námahu pracovníkov a minimalizovať riziko pracovných úrazov. Vďaka svojej univerzálnosti nachádzajú uplatnenie v širokej škále stavebných činností, od drobných rekonštrukcií až po rozsiahle priemyselné projekty.
Typológia a konštrukčné riešenia stavebných navijakov
Na trhu existuje široká škála stavebných navijakov, ktoré sa líšia svojou konštrukciou, výkonom a špecifickým určením. Základné delenie môžeme urobiť podľa zdroja energie a mechanizmu zdvihu.

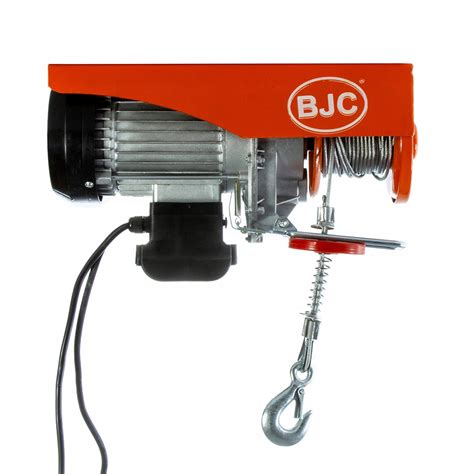

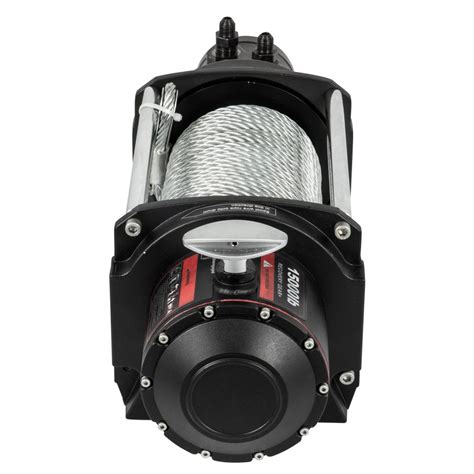

Elektrické navijaky patria medzi najrozšírenejšie. Napájajú sa z elektrickej siete, najčastejšie trojfázovým prúdom (3x 380V), ale existujú aj modely pracujúce s jednofázovým napätím (230V), ktoré sú vhodné pre menšie a menej náročné aplikácie, napríklad v dielňach či garážach. Elektrické navijaky sa vyznačujú vysokým výkonom a spoľahlivosťou. Využívajú elektrický motor, často s integrovanou brzdou pre zvýšenie bezpečnosti, ktorý prostredníctvom prevodovky poháňa bubon s navinutým oceľovým lanom. Výkon motora sa typicky pohybuje od 3 kW a viac, v závislosti od nosnosti zariadenia. Dĺžka lana sa líši podľa modelu, ale bežne sa pohybuje od 20 metrov vyššie. Mnohé elektrické navijaky sú navrhnuté s robustnou a stabilnou konštrukciou, ktorá umožňuje ľahkú manipuláciu a presun po stavenisku, často sú umiestnené na podvozku.
Niektoré elektrické navijaky sú priamo určené ako stavebné výťahy, napríklad modely značky GEDA, ako je GEDA GEDAMAX 150 S alebo GEDA Lift 250 Comfort a GEDA Lift 200 Standard. Tieto modely často ponúkajú špecifické príslušenstvo, ako sú prvky rebríka, otočné prvky a univerzálne plošiny, čo zvyšuje ich flexibilitu pri rôznych stavebných úlohách. Výška zdvihu sa pohybuje od 15 metrov a viac, s nosnosťou od 200 kg do 300 kg a dokonca až 800 kg v prípade niektorých univerzálnych elektrických lanových navijakov.
Existujú aj domáce výroby elektrických navijakov, ktoré sa vyznačujú pevnou konštrukciou a stabilným chodom, pričom môžu byť rovnako efektívne využité ako stavebné výťahy. Tieto zariadenia sú často napájané 3x 380V s motorom o výkone 3 kW s integrovanou brzdou a dĺžkou lana okolo 20 metrov.
Manuálne navijaky sú menej bežné na moderných stavbách, ale stále majú svoje využitie pri špecifických úlohách, kde nie je dostupná elektrická energia alebo kde je potrebná presná kontrola pohybu bremena. Ich princíp spočíva v ručnom otáčaní kľuky alebo páky, ktorá navíja lano.
Hydraulické navijaky využívajú hydraulický systém na generovanie zdvíhacej sily. Tieto systémy sú často silnejšie a dokážu manipulovať s oveľa ťažšími bremenami ako elektrické alebo manuálne varianty. Sú ideálne pre náročné priemyselné aplikácie a veľké stavebné projekty.
Okrem základného delenia sa stavebné navijaky líšia aj konštrukciou bubna na lano. Niektoré sú klasické bubnové navijaky, kde sa lano navíja na bubon. Inovatívnejším riešením sú priebežné lanové navijaky, kde lano nie je navinuté na bubon, ale je poháňané priamo. To umožňuje neobmedzenú výšku zdvihu alebo dĺžku ťahu, pretože lano sa nikde nehromadí. Tieto systémy sú mimoriadne efektívne pri prácach vyžadujúcich dlhé laná.
Ďalším špecializovaným typom sú elektrické lanové kladkostroje, ako napríklad Yale Mtrac alebo YGK. Kladkostroje sú navrhnuté pre maximálne využitie priestoru vďaka svojej nízkej výške a kompaktnému prevedeniu. Sú robustné, takmer bezúdržbové a vhodné pre široké spektrum priemyselných odvetví.
Pri výbere stavebného navijaka je dôležité zohľadniť jeho nosnosť, výšku zdvihu, typ pohonu, bezpečnosťné prvky a celkovú konštrukciu.
Navijaky verzus kladkostroje v stavebníctve | Séria o námornom staviteľstve č. 5
Kľúčové parametre a bezpečnostné aspekty
Pri výbere a používaní stavebného navijaka je nevyhnutné venovať pozornosť niekoľkým kľúčovým parametrom, ktoré ovplyvňujú jeho funkčnosť, efektivitu a predovšetkým bezpečnosť.
Nosnosť je základným parametrom, ktorý udáva maximálnu hmotnosť, ktorú je navijak schopný bezpečne zdvihnúť. Táto hodnota je špecifikovaná výrobcom a nesmie byť prekročená. Pri elektrických lanových navijakoch s nosnosťou 400/800 kg je dôležité rozlišovať, či ide o nosnosť bez použitia kladky (nižšia hodnota) alebo s použitím kladky (vyššia hodnota). Prekročenie nosnosti môže viesť k poškodeniu zariadenia, pádu bremena a vážnym úrazom.
Výška zdvihu definuje maximálnu vzdialenosť, do ktorej môže navijak bremeno zdvihnúť. Táto hodnota je dôležitá najmä pri práci vo výškových budovách alebo pri zdvíhaní materiálu do vyšších poschodí.
Dĺžka lana určuje, akú dlhú vzdialenosť je možné bremeno spustiť alebo zdvihnúť. Pri klasických bubnových navijakoch je dĺžka lana obmedzená kapacitou bubna, zatiaľ čo pri priebežných lanových navijakoch je táto hodnota prakticky neobmedzená.
Typ lana je tiež dôležitý. Najčastejšie sa používajú oceľové laná, ktoré sú pevné a odolné. Priemer lana je dimenzovaný podľa nosnosti navijaka.
Bezpečnosťné prvky sú pri stavebných navijakoch absolútnou prioritou. Medzi bežné bezpečnostné prvky patria:
- Integrovaná brzda: Zabraňuje samovoľnému spusteniu bremena pri prerušení napájania alebo uvoľnení ovládania.
- Núdzový vypínač: Umožňuje okamžité zastavenie prevádzky v prípade nebezpečenstva.
- Preťažitostná ochrana: Zariadenie sa automaticky vypne, ak dôjde k prekročeniu povolenej nosnosti.
- Pevná konštrukcia: Zabezpečuje stabilitu zariadenia počas prevádzky.
- Diaľkové ovládanie: Umožňuje obsluhu z bezpečnej vzdialenosti, čím znižuje riziko priameho kontaktu s bremenom alebo pohybujúcimi sa časťami. Diaľkové ovládanie je bežné pri elektrických navijakoch s nosnosťou 400/800 kg.
Pred každým použitím je nevyhnutné vykonať dôkladnú kontrolu navijaka, lana a všetkých spojovacích prvkov. Je dôležité zabezpečiť, aby bol navijak správne ukotvený a umiestnený na stabilnom povrchu. Taktiež je potrebné dbať na správne mazanie pohyblivých častí a pravidelnú údržbu. V prípade starších zariadení, ktoré boli odložené, je nevyhnutné pred ich opätovným spustením vykonať dôkladnú prehliadku, premazať ich a zapojiť elektrickú energiu, aby sa overila ich funkčnosť. Niektoré staršie stavebné navijaky na 380V môžu vykazovať známky hrdze a opotrebenia, čo si vyžaduje zvýšenú opatrnosť.
Špecifické aplikácie a príklady použitia
Stavebné navijaky nie sú len univerzálnymi zdvíhacími zariadeniami, ale často sú prispôsobené pre špecifické potreby stavebného priemyslu.
Preprava stavebného materiálu: Toto je najčastejšia aplikácia. Navijaky umožňujú efektívne vynášanie tehál, cementu, dreva, omietky a iných stavebných materiálov do vyšších poschodí, čím šetria čas a námahu pracovníkov.

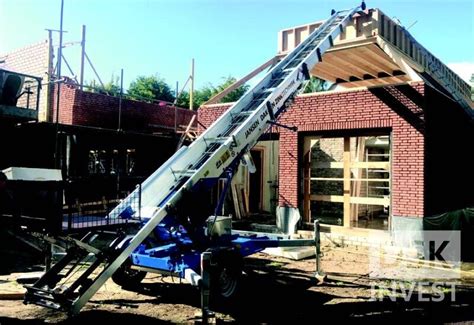

Transport solárnych panelov: Špecializované modely, ako napríklad GEDA Solarlift 250, sú navrhnuté priamo na bezpečné a efektívne zdvíhanie a montáž solárnych panelov na strechy. Tieto výťahy sú kľúčové pri rýchlej a bezpečnej inštalácii fotovoltaických systémov.
Ťahanie dreva a iných bremien: Elektrické navijaky s pevným rámom a lanom môžu byť použité aj na ťahanie dreva z lesa, presúvanie ťažkých strojov alebo iných manipulačných prác na stavenisku alebo v dielni.
Montážne a údržbárske práce: V dielňach, garážach a remeselných prevádzkach sa navijaky používajú na montážne práce, údržbu strojov alebo zdvíhanie automobilových súčiastok.
Profesionálne nákladné výťahy: Robustné manuálne výťahy, ako napríklad BOCKER Alp Lift LM 750 S4, s výškou zdvihu až 7,47 metra a nosnosťou 300 kg, sú určené pre profesionálne použitie, kde je potrebná spoľahlivosť a vysoká nosnosť pri montáži napríklad stavebných prvkov alebo pri prácach vo výškach. Tieto profesionálne výťahy sa vyznačujú rýchlym skladaním a rozkladaním podpier, silnejšou konštrukciou a robustnejším navijakom.
Ovládanie motorov: Systémy na ovládanie 3-fázových motorov, ktoré sú súčasťou stavebných výťahov alebo navijakov, umožňujú bezpečné a komfortné riadenie pohybu bremena prostredníctvom káblového ovládača s tlačidlami.
Každý typ stavebného navijaka má svoje špecifické výhody a obmedzenia, preto je dôležité vybrať ten, ktorý najlepšie zodpovedá konkrétnym potrebám a podmienkam na stavenisku. Investícia do kvalitného a vhodného stavebného navijaka sa vždy vráti v podobe zvýšenej efektivity, bezpečnosti a zníženej fyzickej námahy pracovníkov.
