Termostat Salus 091FLv2 / 091FLRFv2 predstavuje moderné riešenie na efektívnu reguláciu teploty vo vašej domácnosti. Tento programovateľný, týždenný termostat je navrhnutý tak, aby vám umožnil presne kontrolovať klímu vo vykurovacích alebo chladiacich systémoch, čím prispieva k vášmu komfortu a zároveň optimalizuje spotrebu energie. Pred prvým použitím je nevyhnutné dôkladne sa oboznámiť s týmto návodom, aby ste mohli plne využiť všetky jeho funkcie a zabezpečiť správnu prevádzku.
Zoznámenie sa so zariadením Salus 091FL
Model 091FLv2 je drôtový termostat, zatiaľ čo model 091FLRFv2 je bezdrôtový variant, ktorý umožňuje flexibilnejšiu inštaláciu bez nutnosti vedenia káblov medzi termostatom a prijímačom. Oba modely sú programovateľné a umožňujú nastavenie týždenného režimu, čo znamená, že si môžete prispôsobiť teplotu podľa vášho denného harmonogramu. Termostat je určený na kontrolu teploty v miestnosti a jeho primárnym cieľom je udržiavať vami zvolenú teplotu v rámci vykurovacích alebo chladiacich systémov.
Bezpečnosť a správne používanie
Pri používaní termostatu Salus 091FL je dôležité dodržiavať bezpečnostné pokyny a odporúčania výrobcu. Zariadenie je určené výhradne na vnútorné použitie a malo by byť udržiavané v suchom prostredí. Inštaláciu by mal vykonávať kvalifikovaný odborník v súlade s platnými národnými a európskymi predpismi. Používajte zariadenie len na určený účel.
Napájanie termostatu
Pre správne napájanie termostatu Salus 091FL je potrebné použiť výhradne alkalické batérie typu AA s napätím 1,5 V. Tieto batérie sa vkladajú do priestoru umiestneného pod krytom termostatu. Je zásadne zakázané používať nabíjateľné batérie, pretože ich odlišné napätie a charakteristiky môžu viesť k nesprávnej funkcii zariadenia alebo jeho poškodeniu.
Technické špecifikácie
Termostat Salus 091FL je k dispozícii v dvoch variantoch: drôtovom (091FLv2) a bezdrôtovom (091FLRFv2).
Drôtový termostat (091FLv2)
- Napájanie: 2 x AA batérie 1,5 V
- Maximálne zaťaženie termostatu: 5 (3) A
- Výstupný signál: Beznapäťový kontakt NO / COM
- Rozsah regulácie teploty: 5 - 30 °C

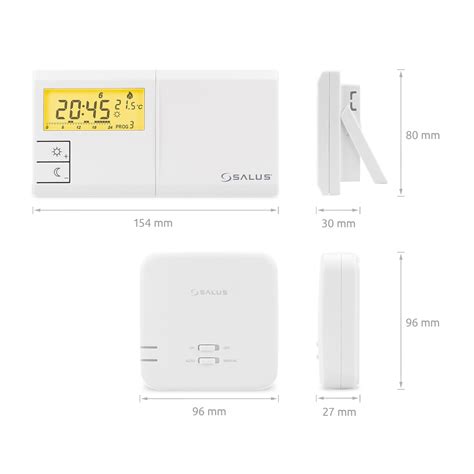

Bezdrôtový termostat (091FLRFv2)
Tento systém pozostáva z dvoch častí: samotného termostatu (vysielača) a prijímača.
- Napájanie termostatu (vysielača): 2 x AA batérie 1,5 V
- Napájanie prijímača: 230 V AC 50 Hz
- Maximálne zaťaženie prijímača: 16 (5) A
- Výstupný signál prijímača: Beznapäťový kontakt NO / COM
- Rozsah regulácie teploty: 5 - 30 °C
Správne umiestnenie termostatu
Pre optimálne fungovanie termostatu je kľúčové jeho správne umiestnenie. Mal by byť inštalovaný na vnútornej stene, v miestnosti, ktorej teplotu chcete primárne kontrolovať. Vyhnite sa umiestneniu na miestach, kde by mohol byť ovplyvnený priamym slnečným žiarením, prievanom, teplom z iných zdrojov (napr. radiátory, osvetlenie) alebo kde by mohol byť vystavený prievanu z okien či dverí. Ideálna výška inštalácie je približne 150 cm od podlahy.

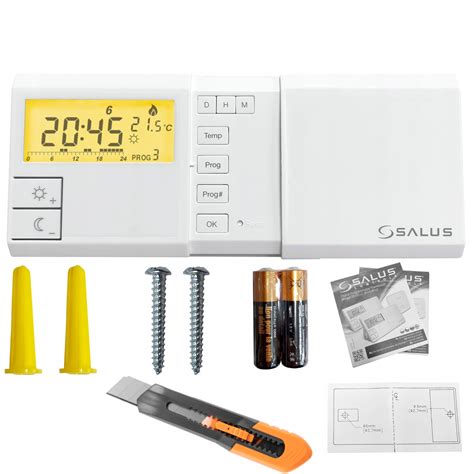

Funkcie tlačidiel a ovládanie
Termostat Salus 091FL disponuje intuitívnym ovládacím panelom s niekoľkými tlačidlami, ktoré umožňujú jednoduché nastavenie a ovládanie.
| Tlačidlo | Slovenský popis | Ruský popis | Anglický popis | Český popis |
|---|---|---|---|---|
| Tlačidlo so šípkou nahor | Komfortná teplota / zvýšenie | Комфортная температура / вверх (больше) | Comfort temperature / up | Komfortní teplota / zvýšení teploty |
| Tlačidlo so šípkou nadol | Ekonomická teplota / zníženie | Экономная температура / вниз (меньше) | Economic temperature / down | Ekonomická teplota / snížení teploty |
| Tlačidlo "Prog" (Program) | Týždenný program | Недельное программирование | Weekly programming | Týdenní program |
| Tlačidlo "Prog #" | Výber programu | Выбор программы | Program selection | Výběr programu |
| Tlačidlo "OK" | Potvrdenie nastavenia | Подтверждение настроек | Confirm function | Potvrzení nastavení |
| Tlačidlo "Reset" | Obnovenie továrenských nastavení | Сброс к заводским настройкам | Factory Reset | Obnovení továrního nastavení |
| Tlačidlo "M" (Mode) | Nastavenie dňa / hodiny / minúty | Настройка дня / часов / минут | Set the day / hour / minutes | Nastavení dne / hodin / minut |
| Tlačidlo "H" (Heat/Cool) | Nastavenie teploty | Задание температуры | Temperature setpoint | Nastavení teploty |
| Tlačidlo "D" (Day) | Deň v týždni | День недели | Day of the week | Den v týdnu |
Programare termostat de camera Salus 091FLRF
Popis ikon na displeji
Displej termostatu zobrazuje rôzne informácie pomocou ikon, ktoré vám pomôžu sledovať stav a nastavenia zariadenia.
- Indikátor dňa v týždni: Zobrazuje aktuálny deň v týždni.
- Pracovný režim - vytápanie: Indikuje, že termostat je v režime vykurovania.
- Pracovný režim - chladenie: Indikuje, že termostat je v režime chladenia.
- Nameraná / zadaná teplota: Zobrazuje aktuálnu izbovú teplotu alebo vami nastavenú cieľovú teplotu.
- Jednotky teploty: Zobrazuje jednotku, v ktorej je teplota meraná (°C).
- Informácia o prevádzkovom stave ovládaného zariadenia (napr. kotla): Ukazuje, či je pripojené vykurovacie alebo chladiace zariadenie aktívne.
- Dočasný manuálny režim: Signalizuje, že bolo vykonané dočasné manuálne prepísanie programu.
- Režim ekonomickej teploty: Označuje aktivovaný úsporný režim.
- Aktuálny program: Zobrazuje číslo práve bežiaceho programu.
- Režim protizámrznej teploty: Indikuje aktivovaný režim ochrany proti zamrznutiu.
- Režim komfortnej teploty: Označuje aktivovaný komfortný režim.
- Časová os - priebeh programu: Vizuálne znázorňuje priebeh aktuálneho programu v rámci dňa.
- Hodiny: Zobrazuje aktuálny čas.
- Vybité batérie: Upozorňuje na nízku úroveň nabitia batérií.
- AM/PM: Indikátor dopoludnia/odpoludnia (v 12-hodinovom formáte).
Nastavenie času a dňa v týždni
Pre správne fungovanie programovania je nevyhnutné nastaviť aktuálny čas a deň v týždni.
- Stlačte tlačidlo, aby sa zobrazila obrazovka nastavenia.
- Použite tlačidlá so šípkami nahor a nadol na výber dňa v týždni.
- Potvrďte výber dňa stlačením tlačidla "OK".
- Následne nastavte hodiny a minúty rovnakým spôsobom, pomocou tlačidiel so šípkami a tlačidla "OK" pre potvrdenie každej hodnoty.
Týždenné programovanie
Termostat Salus 091FL umožňuje vytvoriť až 6 rôznych časových programov pre každý deň v týždni, čo vám dáva maximálnu flexibilitu pri prispôsobovaní teploty vašim potrebám. Tieto programy môžu zahŕňať rôzne nastavenia komfortnej a ekonomickej teploty počas dňa.
Programovanie krok za krokom
- Vstup do režimu programovania: Stlačte tlačidlo "Prog".
- Výber dňa: Pomocou tlačidla "Prog #" alebo šípiek vyberte deň, pre ktorý chcete program nastaviť.
- Nastavenie prvého časového úseku:
- Na displeji sa zobrazí "1" (prvý programový blok).
- Nastavte čas začiatku tohto úseku.
- Nastavte požadovanú komfortnú teplotu pre tento úsek.
- Potvrďte stlačením "OK".
- Nastavenie druhého časového úseku:
- Zobrazí sa "2".
- Nastavte čas začiatku druhého úseku.
- Nastavte požadovanú ekonomickú teplotu pre tento úsek.
- Potvrďte stlačením "OK".
- Pokračovanie v programovaní: Opakujte kroky pre ďalšie časové úseky (až do 6) a ďalšie dni v týždni.
- Ukončenie programovania: Po dokončení nastavení všetkých programov stlačte tlačidlo "Prog" alebo nechajte termostat niekoľko sekúnd neaktívny, čím sa automaticky uloží a ukončí režim programovania.
Režimy prevádzky
Termostat Salus 091FL ponúka niekoľko prevádzkových režimov:
- Vykurovací režim: Zabezpečuje ohrev miestnosti na nastavenú teplotu.
- Chladiaci režim: Zabezpečuje chladenie miestnosti na nastavenú teplotu.
- Režim Anti-frost (Ochrana proti zamrznutiu): Udržuje minimálnu teplotu (zvyčajne okolo 5°C), aby sa zabránilo zamrznutiu systému v neobývaných priestoroch.
- Režim Eco (Ekonomický): Aktivuje prednastavenú úspornú teplotu, čím šetrí energiu.
- Dočasné prepísanie programu: Umožňuje dočasne zmeniť nastavenú teplotu bez zmeny základného programu. Zmena platí do začiatku ďalšieho naprogramovaného časového úseku.
Schémy zapojenia
Pre správnu inštaláciu je nevyhnutné dodržiavať schémy zapojenia.
Schéma zapojenia pre drôtový termostat (091FLv2)
Schéma zobrazuje pripojenie termostatu k vykurovaciemu zariadeniu (napr. kotol) cez beznapäťové relé NO/COM. Je dôležité dodržať správne pripojenie k svorkám L, N, COM a NO.
Schéma zapojenia pre bezdrôtový termostat (091FLRFv2)
V prípade bezdrôtového systému je termostat (vysielač) napájaný batériami a komunikuje s prijímačom. Prijímač je pripojený priamo k vykurovaciemu zariadeniu a je napájaný sieťovým napätím 230 V AC. V balení 091FLRFv2 je termostat a prijímač už z výroby spárovaný, čo zjednodušuje inštaláciu.
Riešenie problémov a údržba
V prípade akýchkoľvek problémov s fungovaním termostatu odporúčame najprv skontrolovať stav batérií a správnosť ich vloženia. Skontrolujte tiež, či sú všetky pripojenia správne vykonané podľa schémy zapojenia. V prípade pretrvávajúcich problémov alebo nejasností sa obráťte na kvalifikovaného technika alebo servisné stredisko. Pre dlhodobú spoľahlivosť sa odporúča pravidelne čistiť povrch termostatu suchou, mäkkou handričkou.
Výrobca a dovozca
- Výrobca: Salus Limited, Hong Kong
- Dovozca: QL CONTROLS Sp. z o.o. Sp. k., Poľsko
- Reprezentácia v Rusku: ООО “Салус Рус”, Moskva
