Drevený trámový strop, kedysi bežná súčasť tradičných obydlí, si aj v modernej výstavbe nachádza svoje miesto, najmä v bungalovoch a drevostavbách, kde prináša pocit útulnosti a rýchlosť realizácie. Jeho skladba, nosná funkcia a možnosti izolácie sú kľúčové pre celkový komfort bývania, energetickú efektivitu a zvukovú pohodu. Hoci sa na prvý pohľad môže zdať jednoduchý, správne navrhnutie a zhotovenie dreveného trámového stropu si vyžaduje pozornosť k detailom a pochopenie jeho technických vlastností.
Základná konštrukcia a nosné prvky
Úlohou stropných konštrukcií je primárne rozdelenie budovy po výške. V prípade drevených trámových stropov túto nosnú funkciu plnia stropné trámy, nazývané aj stropnice. Tieto trámy sú pravidelne rozmiestnené v osovej vzdialenosti od 0,9 do 1,2 metra. Pri nepravidelnom pôdoryse budovy sa ich rozmiestnenie prispôsobuje vejárovito.
Prierez stropníc, teda ich šírka (b) a výška (h), je daný predovšetkým rozpätím stropu a očakávaným zaťažením. Typické rozmery sa pohybujú v rozmedzí šírky 80 až 200 mm a výšky 120 až 300 mm. Empirický vzťah udáva, že výška profilu sa približne vypočíta podľa vzťahu h = 20. Pomer výšky stropnice k jej šírke sa zvyčajne pohybuje od 7/5 do 2. Pre prípady s väčšími rozpätiami a intenzívnejším namáhaním je možné spriahnuť dva alebo viac prierezov na výšku pomocou svorníkov, čím sa zvýši ich nosnosť a stabilita.
Dĺžka uloženia stropníc na nosnú stenu je dôležitým parametrom, ktorý sa volí v rozmedzí od 150 do 200 mm. Toto uloženie zabezpečuje správny prenos zaťaženia na zvislé nosné konštrukcie.
Ochrana a izolácia drevených trámov
Z dôvodu ochrany pred vlhkosťou a následným biopoškodením, ako je hniloba alebo napadnutie drevokazným hmyzom, sa zhlavie trámu, teda jeho časť uložená v stene, kladie na špeciálne podložky ošetrené biocídom. Tieto podložky slúžia ako bariéra proti prenikaniu vlhkosti z muriva do dreva.
Ak nie sú na strop kladené vysoké nároky na tepelnú izoláciu, je možné prípadne zabezpečiť intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Toto riešenie však nie je vždy ideálne a môže viesť k tepelným stratám. Naopak, dodatočná tepelná izolácia vložená pred čelo trámu alebo do priestoru medzi trámami môže účinne zabrániť kondenzácii vodnej pary. Správne navrhnutá izolácia, najmä pri stropoch nad nevykurovanými priestormi (ako je pôda v bungalove pred jej dokončením), je kľúčová pre predchádzanie vzniku kondenzátu a následnému poškodeniu konštrukcie.
Podlahové systémy na trámových stropoch
Podlaha na drevenom trámovom strope vo viacpodlažných budovách zvyčajne tvorí súvrstvie dosák uložených na pero a drážku alebo na polodrážku. Tieto dosky vytvárajú rovný a pevný podklad pre ďalšie vrstvy podlahy.

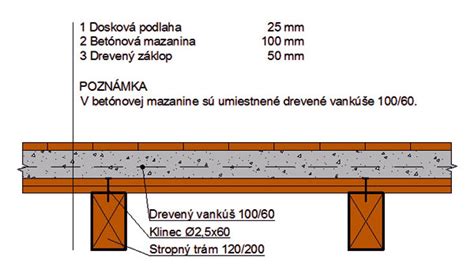

V prípade trámových stropov s priznanými trámami, kde sú trámy viditeľné zospodu, sa často stretávame s estetickým riešením, ktoré však vyžaduje precízne opracovanie povrchu trámov. Na priznané trámy sa zvrchu pribíjajú podlahové dosky s hrúbkou 30 až 45 mm alebo záklop s hrúbkou 25 mm. Najtypickejšou konštrukciou v tomto prípade je záklop z prekladaných dosák s hrúbkou 25 mm a hlinenou mazaninou, ktorá zvyšuje požiarnu odolnosť a zlepšuje akustické vlastnosti. Hlinenú mazaninu je možné nahradiť napríklad škvárovým násypom.
Existujú aj varianty s rovným podhľadom, kde je na spodnej strane stropu umiestnený obklad z dosák a omietka na trstinovom pletive, alebo drevený podhľad. Pre zvýšenie požiarnej bezpečnosti sa podhľad môže pripevniť na špeciálne trámce, ktoré prenášajú len zaťaženie od vlastnej tiaže podhľadu, čím sa zabráni prenosu prípadných priehybov stropníc do podhľadu. Taktiež sa týmto spôsobom zvýši nepriezvučnosť konštrukcie.
Riešenia pre väčšie rozpätia a špecifické požiadavky
Pre stropy s väčšími rozpätiami, typicky od 6 do 10 metrov, je vhodný trámový strop s krížovými vzperami. V tomto systéme sú stropnice navzájom rozopreté pomocou krížových stužidiel s profilom 40 × 80 mm, umiestnených v pravidelných vzdialenostiach 1 až 1,5 metra. Pevné rozoprenie a stabilita konštrukcie je zabezpečená oceľovým ťahadlom s rektifikačným článkom, ktorý umožňuje presné nastavenie napätia.
Ďalšou modernou konštrukciou, vynútenou najmä úsporou reziva, sú fošňové stropy. Pri americkom type fošňového stropu preberajú nosnú funkciu fošne s dimenziou približne 60 × 240 mm, kladené v osovej vzdialenosti 600 mm. Tieto sú zabezpečené proti klopeniu krížovými vzperami vzdialenými od seba 1,5 metra.
V konštrukcii známej ako parsimon plnia nosnú funkciu stropnice zo zbíjaných fošní. Prierez stropnice tvorí stredný profil 26 × 120 až 240 mm, obitý obojstranne fošňami 30 až 50 × 120 až 240 mm. Stredný profil je vysunutý tak, aby tvoril vymedzovací nos na uloženie tehál. Osová vzdialenosť stropníc je 330 mm, určená rozmerom tehly.
V súčasnosti sa pri rozpätiach do 6 metrov vo fošňových a trámových stropoch čoraz častejšie využívajú nosné prvky z lepeného lamelového dreva. Tieto prvky disponujú vyššou únosnosťou, čo umožňuje zníženie celkovej hrúbky stropnej konštrukcie. Vďaka moderným technológiám je možné vyrobiť aj duté drevené tvarovky, ktoré sú prefabrikované a majú vynikajúce mechanické vlastnosti. Jednotlivé dielce sa spájajú pomocou pera a drážky, čím vznikne tuhá doska s dobrými zvukovými izolačnými vlastnosťami, ktoré je možné ďalej vylepšiť vyplnením otvorov zvukovou izoláciou alebo pridaním zaveseného podhľadu.
Masívne stropnice sa nahrádzajú prvkami zloženého prierezu, najčastejšie I-profily alebo priehradové nosníky. Pásnice I-profilov sú z masívneho dreva, steny sú z OSB dosák alebo vlnitého plechu. Tieto nosníky umožňujú realizáciu väčších rozponov a v miestach s menšími posúvajúcimi silami môžu byť oslabené otvormi pre inštalačné rozvody.
Tilton Faux Wood Ceiling Beams | QUICK & EASY TO INSTALL!
Tepelná a zvuková izolácia dreveného stropu
Kľúčovým aspektom pri rekonštrukcii alebo výstavbe dreveného trámového stropu, najmä v bungalove, kde sa pôda nemusí dlho temperovať, je správne riešenie tepelnej a zvukovej izolácie. Cieľom je nielen znížiť tepelné straty a ušetriť náklady na vykurovanie, ale aj zabezpečiť akustický komfort a predchádzať šíreniu hluku.
Pri voľbe izolačných materiálov je dôležité zohľadniť ich vlastnosti. Odporúčajú sa materiály s dobrou paropriepustnosťou, ktoré neuzatvárajú skladbu stropu difúzne. Vhodné sú napríklad rohože alebo dosky z kamennej vlny (napr. Rockwool), ktoré majú aj dobré protipožiarne vlastnosti. Takto voľne položená izolácia môže byť v budúcnosti využitá na zateplenie podkrovia.
Ak je na pôde plánované aj dočasné využitie na chodenie, je možné použiť tuhé dosky z kamennej vlny a na ne položiť riedky rošt z prkien, cez ktorý sa zhotoví jednoduchá prkenná podlaha na zraz s medzerami pre vetranie. V takomto prípade nie je vhodné realizovať laminátovú podlahu, keďže nie je dostatočne priedušná.
Pri vyplňovaní priestoru medzi trámami izoláciou je potrebné zvážiť riziko kondenzácie vodnej pary. Táto izolácia ovplyvňuje rozloženie teplôt a tlaku vodných pár v konštrukcii. Pre predchádzanie kondenzácii je nevyhnutné osadenie parozábrany pod rošt z latí pred montážou SDK podhľadu. Podmienkou funkčnej parozábrany je vysoký difúzny odpor fólie, správne vzduchotesné prevedenie spojov a obmedzenie počtu montážnych prierazov. Použitie špeciálnych fólií a ich montážnych doplnkov je síce nákladné a náročné na precíznosť, ale je to nevyhnutné pre dlhodobú funkčnosť konštrukcie. Drevená konštrukcia by mala byť v tomto prípade chemicky ošetrená.
Vzhľadom na narastajúce ceny energií je vhodné naplniť doporučené normy pre tepelnú izoláciu. Norma ČSN 73 0540-2/Z1 stanovuje hodnoty súčiniteľa prestupu tepla U. Pre ľahké stropné konštrukcie (drevené stropy) sú požadované hodnoty 0,24 W/m².K a doporučené 0,16 W/m².K. Na dosiahnutie doporučených hodnôt je potrebná dodatočná izolácia s hrúbkou približne 24 až 26 cm, v závislosti od konkrétnej skladby stropu a materiálu.

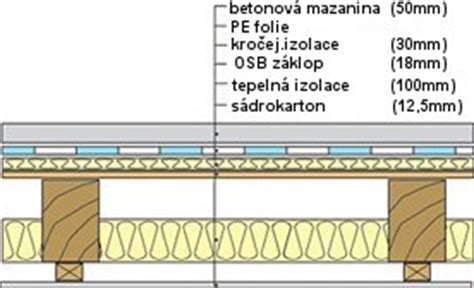

Pri izolácii dreveného trámového stropu je dôležité zvážiť aj akustické vlastnosti. Strop, v ktorom sa striedajú ľahké a ťažké materiály, lepšie pohlcuje zvukové vlny s rôznou frekvenciou. Na zlepšenie zvukovej izolácie sa často používajú systémy suchých podláh, ktoré môžu zahŕňať rôzne typy izolačných dosiek, zásypov a roznášacích vrstiev.
Praktické aspekty a legislatíva
Pri rekonštrukcii starého domu je tepelná izolácia stropu najvyššieho podlažia povinná do dvoch rokov od odovzdania nehnuteľnosti, v súlade so zákonom o energetickej hospodárnosti budov. Pri izolácii dreveného trámového stropu je dôležité prácu dôkladne naplánovať a vykonať s maximálnou starostlivosťou. V mnohých prípadoch je vhodné obrátiť sa na odbornú firmu.
Pri návrhu stropu je potrebné zohľadniť aj zabudované technické zariadenia, ako sú vodovodné, vykurovacie či vetracie rozvody. Nosná konštrukcia sa navrhuje tak, aby vzdialenosť medzi podporami bola čo najmenšia.
Drevené stropy trpia dvoma hlavnými nedostatkami: nízkou vzduchovou nepriezvučnosťou a nízkou tepelno-akumulačnou schopnosťou. Tieto nedostatky sa snaží riešiť spriahnutý drevobetónový strop, ktorý kombinuje drevenú konštrukciu s vrstvou betónu, čím sa zlepšujú mechanické vlastnosti a zvyšuje požiarna bezpečnosť.
Pri rekonštrukcii je dôležité vykonať hĺbkové sondy pre zistenie skladby stropu, vrátane stavu trámov a dutín. Statik by mal posúdiť nosnosť a funkčnosť všetkých častí stropu a navrhnúť prípadné spevnenie konštrukcie. Suché konštrukcie majú pri rekonštrukcii trámových stropov prednosť pred cementovými poterami, ktorých vlhkosť by mohla poškodiť historické prvky.
Pri výbere remeselníkov je dôležité overiť si ich skúsenosti a dbať na kvalitu vykonanej práce. Správne zvolená a zrealizovaná stropná konštrukcia je základom pohody, stability a úspor v každom dome, vrátane bungalovu.
