Port USB, skratka pre Universal Serial Bus, sa stal neoddeliteľnou súčasťou moderného technologického sveta. Jeho primárnym využitím je prepájanie počítačov s rozmanitými periférnymi zariadeniami, ako sú klávesnice, myši, multimediálne zariadenia či externé disky. Jeho univerzálnosť však presahuje hranice osobných počítačov a nachádza uplatnenie aj v iných zariadeniach, kde je nevyhnutné pripojenie ďalšej techniky. Príkladom môže byť rekordér nahrávajúci obraz z priemyselných kamier, ktorý často disponuje viacerými USB portami na pripojenie externého veľkokapacitného pamäťového zariadenia alebo myši pre jednoduchšiu manipuláciu v menu rekordéra.
Základnou a nespornou prednosťou USB portu je okrem jeho univerzálneho používania aj pripravenosť pripojeného zariadenia na okamžité použitie. Funkcia Plug and Play (pripoj a používaj) zabezpečuje, že zariadenie pripojené cez USB port je ihneď identifikované, a to bez nutnosti zásahu používateľa do hardvérovej konfigurácie. Na počítačoch plní USB port rolu základného komunikačného rozhrania s inými externými zariadeniami. Hoci sa na počítačoch bežne nachádza niekoľko portov, všetky sú spravované jedným koncentrátorom, ktorému sa vraví host. Pre komunikáciu s pomocou USB portu je nevyhnutne potrebný práve jeden host, čo v praxi znamená, že priame prepojenie dvoch počítačov len pomocou USB portov nie je možné.
V situáciách, kedy počet portov nedostačuje, prichádza na rad špeciálny rozdeľovač - koncentrátor, ľudovo nazývaný hub. Architektúra USB rozhrania vďaka koncentrátorom teoreticky umožňuje pripojenie až 127 zariadení, ak do tohto počtu započítame aj samotné huby. Je dôležité rozlišovať medzi dvoma druhmi koncentrátorov: pasívne, ktoré umožňujú pripojenie len zariadení s nízkym príkonom (napr. klávesnica, myš, USB kľúč) a ktorých súčet odoberaného prúdu nesmie prekročiť 500 mA; a aktívne, ktoré majú vlastné externé napájanie a umožňujú pripojenie zariadení s príkonom do 500 mA na každý port, čo je ideálne napríklad pre pripojenie externých pevných diskov.
Evolúcia rýchlosti a štandardov
USB rozhranie prešlo počas svojej existencie dlhoročným vývojom a mnohými vylepšeniami. Prvá generácia USB rozhrania umožňovala prenos dát rýchlosťou len do 1,5 Mb/s (necelých 0,2 megabajtu za sekundu) a trpela mnohými obmedzeniami, ako napríklad nemožnosťou použiť USB predlžovací kábel a silne obmedzenou dĺžkou kábla.
Dodnes veľmi obľúbený štandard USB 2.0, ktorý sa objavil neskôr, dosahuje rýchlosť dátového prenosu až k 480 Mb/s (teda 60 megabajtov za sekundu). V praxi však rýchlosť zápisu dosahuje približne 25-30 MB/s a čítanie 30-42 MB/s, čo je spôsobené tým, že dátový prenos prebieha na obe strany striedavo (half-duplex). Napriek tomu predstavovalo USB 2.0 v porovnaní s predchádzajúcim štandardom skutočne revolučné riešenie.
Ďalší vývoj priniesol štandardy USB 3.0 a USB 3.1 s teoretickou maximálnou rýchlosťou dátového prenosu 5 Gb/s a až 10 Gb/s. Tieto novšie štandardy umožňujú prenos dát na obe strany v rovnakom čase (full-duplex) a zariadenia môžu odoberať až 900 mA prúdu. Ako je zrejmé, počas približne 20 rokov od zavedenia štandardu USB sa jeho charakteristika podstatne zmenila. Dôležitým aspektom je však zachovaná spätná kompatibilita - každý novší štandard je plne kompatibilný so všetkými predchádzajúcimi štandardmi. Vďaka tomu tvrdenie o univerzálnosti USB rozhrania zostáva naďalej aktuálne.
Konektory a ich rozmanitosť

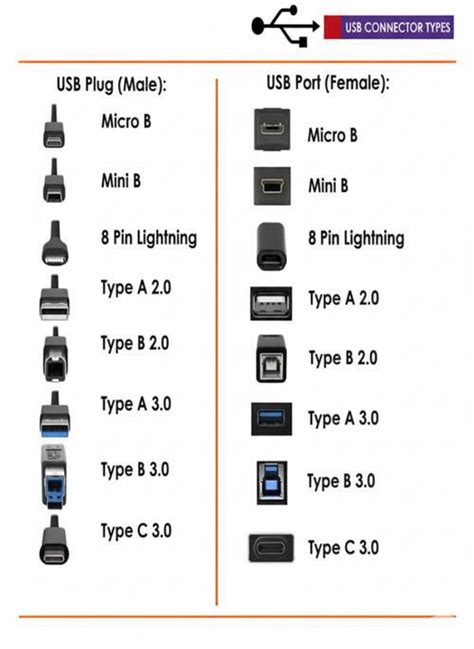

V súčasnosti sa stretávame s viacerými druhmi USB konektorov a portov. Najčastejšie je kábel na jednej strane zakončený populárnym konektorom USB-A. Okrem neho existujú aj ďalšie typy, ako napríklad mini USB-B, ktorý bol používaný na pripojenie a nabíjanie menších elektronických zariadení, alebo micro USB, ktorý sa stal štandardom pre väčšinu mobilných telefónov a iných kompaktných zariadení. Každý z týchto konektorov sa hodí len do portu "svojho" typu. Okrem toho má každý konektor svoj náprotivok vo verzii A, ktoré však nie sú také bežné a používajú sa skôr zriedka. Samozrejme, USB kábel môže mať na jednej strane konektor a na druhej strane port, čo z neho robí bežný predlžovací USB kábel dostupný v rôznych dĺžkach.
Napájanie a nový štandard USB-C
Ako už bolo spomenuté, okrem dátového prenosu slúžia USB porty aj ako zdroj napájania. Toto napájanie je nevyhnutné pre fungovanie každého zariadenia pripojeného k portu. Väčšina súčasných telefónov je vybavená slotom micro-USB, ktorý slúži tak na dátový prenos, ako aj na nabíjanie batérie telefónu. V súčasnosti je mnoho drobných zariadení z kategórie úžitkovej elektroniky prispôsobené na napájanie napätím 5 V, teda takým, aké panuje v USB porte.
Novinkou v štandarde USB 3.1 je zavedenie konektora typu C. Na rozdiel od predchádzajúcich verzií, ktoré boli spätne kompatibilné, nový variant tohto konektora túto schému čiastočne narušuje. Okrem rozdielov v rozmeroch (typ C je omnoho menší) boli implementované aj inovatívne prvky. Konektor možno vložiť do slotu ľubovoľnou stranou, čo eliminuje problém s orientáciou pri pripájaní. Navyše, prostredníctvom tohto rozhrania bude možné napájať zariadenia s príkonom až 100 W.
Prehľad nabíjania cez USB typu C

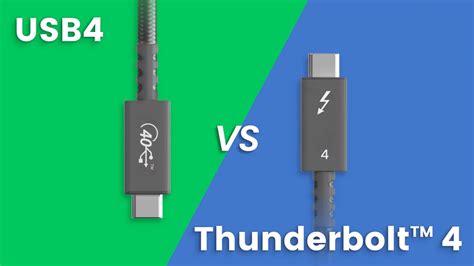

USB4 a Thunderbolt: Budúcnosť vysokorýchlostných pripojení
USB4 je najnovší protokol, ktorý definuje spôsob prenosu dát a videa cez USB porty, výhradne s použitím konektorov USB-C. USB4 bolo predstavené v roku 2019 a je založené na technológii Thunderbolt 3, ktorú vyvinuli spoločnosti Intel a Apple. USB4 umožňuje rýchlosť prenosu dát až do 40 Gbit/s a jeho novšia verzia, USB4 verzia 2.0, dosahuje až 80 Gbit/s. Vďaka dynamickej alokácii šírky pásma dokáže efektívne riadiť a uprednostňovať prenos dát alebo videa podľa aktuálnych potrieb. Napríklad, ak nie je pripojený žiadny monitor, celá šírka pásma sa použije na prenos dát. USB4 plne podporuje staršie štandardy USB, ako sú USB 3.2 a USB 2.0, hoci s obmedzením na ich maximálnu rýchlosť. Vďaka implementácii špecifikácie USB Power Delivery (USB PD) umožňuje napájanie a nabíjanie s výkonom až 100 W a v novšej verzii USB PD 3.1 dokonca až 240 W.
Hoci USB4 komunikuje cez USB-C konektor, nie je plne kompatibilný so všetkými staršími štandardmi USB 3.2 Gen2x2. Thunderbolt 3, ako protokol na prepojenie viacerých zariadení (najmä zariadení Apple a monitorov), používa od svojich novších verzií namiesto konektora DisplayPort konektor USB-C označený bleskom. Thunderbolt 3 v spojení so správnym káblom dosahuje priepustnosť 40 Gb/s, čo je rovnaká rýchlosť ako pri USB4. Vďaka tomu ho možno použiť nielen na superrýchly prenos dát, ale aj na grafický výstup až v 4K pri frekvencii 60 Hz alebo na napájanie notebookov. Začiatkom roka 2020 bol predstavený aj jeho nástupca, Thunderbolt 4.
Už pri uvedení prvých zariadení s USB4 sa očakávalo, že budú fungovať podobne ako v prípade Apple a Thunderbolt, teda že pomocou jedného kábla bude možné zariadenie napájať a zároveň prenášať obraz, napríklad medzi notebookom a externým monitorom. Nie vždy však USB4 fungovalo úplne ako Thunderbolt 3. Zavedením štandardu Thunderbolt 4 s vyšším výkonom, ktorý zaručuje minimálnu rýchlosť prenosu dát 40 Gb/s, podporuje dva 4K alebo jeden 8K displej a zahŕňa špeciálne funkcie, ako je reťazové zapojenie monitorov, sa tento rozdiel ešte viac prehĺbil. USB4 je síce všestrannejší štandard, ktorý ponúka podobnú maximálnu rýchlosť 40 Gb/s, ale môže mať pomalšie minimálne špecifikácie, variabilný výkon (od 20 Gb/s do 40 Gb/s) a menej povinných funkcií, ako je napríklad reťazové zapojenie.
Architektúra a označovanie USB
USB systém má asymetrický dizajn, pozostávajúci z hostiteľského kontroléra a viacerých zariadení spojených v uzavretom cykle. Do tohto cyklu môžu byť zapojené prídavné rozbočovače (huby), pričom môžu tvoriť až 5-úrovňové stromy na jeden kontrolér. Vďaka kapacite cyklu sa kedysi predpokladalo, že sa toto stromovanie bude hojne využívať, a teda že počítače nebudú musieť disponovať veľkým počtom USB portov. Preto staršie počítače často mali len jeden alebo dva porty. Z ekonomických a technických dôvodov sa však cyklenie nikdy výraznejšie nerozšírilo a nové počítače sú dnes vyrábané s väčším počtom USB portov, ktoré sú vyvedené buď z interného rozbočovača, alebo počítač obsahuje viacero USB kontrolérov, prípadne ide o kombináciu oboch prístupov.
USB Implementers Forum (USB-IF), ktoré je zodpovedné za vývoj a označovanie USB, viackrát v minulosti menilo číslovanie verzií USB. Pre identifikáciu verzie USB je preto rozhodujúca maximálna dátová rýchlosť udávaná v Mbit/s. Plast v konektoroch verzií 3.0 a vyšších je zafarbený na modro. Tieto verzie USB 3.x môžu byť namiesto alebo súčasne s modrým plastom označené aj logom USB SuperSpeed (SS trojzubec). Takto sú často označené napríklad USB zásuvky v notebooku. Verzie USB 3.x sú kompatibilné s predchádzajúcimi verziami (USB 2 a pod.), avšak pre dosiahnutie rýchlosti SuperSpeed je potrebné spojenie konektora a zásuvky určených pre spoločnú dátovú rýchlosť.
Rýchlostné špecifikácie a ich interpretácia
USB štandardy definujú niekoľko rýchlostných úrovní:
- Low Speed (revízia 1.0): rýchlosť 1.5 Mbit/s, primárne využívaná na menej náročné pripojenia.
- Full Speed: rýchlosť 12 Mbit/s, štandard, ktorý sa často mylne označuje ako USB 1.1.
- High Speed: rýchlosť 480 Mbit/s, zavedená v špecifikácii USB 2.0, často nesprávne spájaná výlučne s USB 2.0.
- SuperSpeed: rýchlosť 5 Gbit/s (USB 3.0, neskôr premenované na USB 3.2 Gen 1).
- SuperSpeed+: rýchlosť 10 Gbit/s (USB 3.1, neskôr premenované na USB 3.2 Gen 2).
- SuperSpeed 10 Gbps (USB 3.2 Gen 2): označuje rýchlosť 10 Gbit/s.
- SuperSpeed 20 Gbps (USB 3.2 Generation 2x2): rýchlosť 20 Gbit/s. Označenie „2x2“ symbolizuje zdvojenie dátových liniek, čím sa rýchlosť zdvojnásobí z 10 Gb/s na 20 Gb/s.
Je dôležité poznamenať, že USB-IF ako združenie výrobcov často používa marketingovo lákavé názvy pre nové verzie štandardu, hoci principiálne vlastnosti môžu byť podobné predchádzajúcim verziám. Mylné je často označovanie rýchlosti Full Speed ako USB 1.1 a rýchlosti High Speed ako USB 2.0. Tento omyl je často marketingovo zneužitý, keď tvrdenie o podpore USB 2.0 evokuje dojem rýchlosti High Speed, aj keď v skutočnosti ide len o rýchlosť Full Speed. Microsoft vo svojom Windows Prieskumníku uvádza rýchlosť kopírovania (prenosu) súborov nie v bitoch za sekundu, ale v bytoch za sekundu, najčastejšie v MB/s.
Káble a ich funkcia v dátovom prenose
Káble sú neoddeliteľnou súčasťou USB pripojenia a ich konštrukcia a kvalita priamo ovplyvňujú spoľahlivosť a rýchlosť prenosu dát. Existujú rôzne typy USB káblov, ktoré sa líšia typom konektorov na oboch koncoch. Napríklad, kábel smerovača s inteligentným sériovým konektorom a RJ45 zásuvkou je špeciálne navrhnutý na umožnenie komunikácie medzi smerovačmi a iným sieťovým hardvérom. Takéto inteligentné sériové káble sa používajú na pripojenie rôznych sieťových zariadení, ako sú smerovače, prepínače a sieťové karty, na účely bezpečného a spoľahlivého prenosu dát cez siete LAN alebo WAN.
Ďalším príkladom sú káble s dvoma 9-pólovými D-Sub konektormi, ktoré slúžia na priame prepojenie dvoch PC cez sériové rozhranie, pričom kábel funguje ako nulový modem. Káble s 9-pólovou D-Sub zásuvkou a 25-pólovou D-Sub zástrčkou sa tradične používali na pripojenie PC k modemu, zatiaľ čo káble s dvoma 25-pólovými D-Sub konektormi mohli spájať rozvádzač s počítačom alebo slúžiť na priame prepojenie dvoch sériových zariadení.
Pri profesionálnom výrobe káblov sa kladie dôraz na spoľahlivé riešenia pre rôzne modely sieťových zariadení. Možnosť prispôsobenia dĺžky kábla na základe potrieb zákazníka je tiež bežnou praxou. V kontexte USB pripojení, napríklad kábel s konektorom USB-A na jednej strane a micro-USB na druhej strane je bežným predlžovacím káblom, ktorý umožňuje pripojenie telefónu alebo iného zariadenia k počítaču alebo nabíjačke.
Alternatívy a budúcnosť USB
Hoci USB dnes dominuje v oblasti pripájania periférií, existujú aj alternatívy. Medzi najsilnejšie patrí FireWire (IEEE 1394) a HDMI. USB bolo pôvodne vyvinuté ako doplnok k FireWire, ktoré bolo navrhnuté na rýchle prepojenie periférií. USB pôvodne operovalo pri nižších rýchlostiach, ale po tom, čo spoločnosť Apple oznámila spoplatnenie používania FireWire, vývojári USB sa rozhodli pokračovať vo vývoji s cieľom nahradiť FireWire. Aj napriek neskoršiemu zníženiu ceny FireWire, pokračoval vývoj USB 2.0. Podpora USB 2.0 zo strany Intelu bola pre FireWire silnou ranou. Dokonca aj Apple dnes používa USB porty na dátový prenos a nabíjanie svojich iPodov.
V porovnaní so starším FireWire 400 mal USB 2.0 Hi-Speed síce vyššiu maximálnu rýchlosť prenosu, no v reálnom nasadení dosahovalo FireWire 400 často vyššie rýchlosti. FireWire tiež umožňuje prenos dát po optickom kábli na vzdialenosť až 100 metrov, zatiaľ čo maximálna dĺžka kábla pri použití USB 2.0 je len 5 metrov. Pre profesionálov pracujúcich s veľkými objemami dát je preto FireWire 400 alebo 800 často jednoznačným riešením.
Od roku 2006 existuje aj Wireless USB, bezdrôtová alternatíva schopná komunikovať rýchlosťou 480 Mbit/s na vzdialenosť do troch metrov a rýchlosťou 110 Mbit/s na vzdialenosť do 10 metrov. Operuje v pásmach 3,1 až 10,6 GHz.
Napriek existencii alternatív, USB si vďaka svojej univerzálnosti, širokej dostupnosti a neustálemu technologickému vývoju naďalej upevňuje svoju pozíciu ako dominantné rozhranie pre pripájanie periférií a prenos dát. Jeho evolúcia od pomalých prvých verzií až po vysokorýchlostné štandardy ako USB4 a integrácia s technológiami ako Thunderbolt naznačujú, že USB bude aj v budúcnosti zohrávať kľúčovú úlohu v prepojení našich digitálnych svetov.
