Vytvorenie rodinného domu je komplexný proces, ktorý začína výberom vhodného projektu a jeho následným dopracovaním podľa individuálnych potrieb stavebníka a špecifík stavebného pozemku. Projektová dokumentácia rodinného domu predstavuje súbor technických výkresov a správ, ktoré detailne popisujú navrhované dielo a sú nevyhnutné pre získanie stavebného povolenia a samotnú realizáciu stavby. V tomto článku sa zameriame na kľúčové časti projektovej dokumentácie, predovšetkým na pôdorysy a schémy zapojenia, ktoré tvoria základnú vizuálnu a technickú predstavu o budúcom dome.
Architektúra a pôdorysy: Základná kostra domu
Architektonická časť projektu je srdcom celej dokumentácie. Obsahuje sprievodnú správu, ktorá opisuje základné údaje o dome, jeho funkčnom a priestorovom riešení, a technickú správu, ktorá podrobne rozoberá použité materiály, konštrukčné systémy a technické riešenia. Kľúčovými výkresmi v tejto sekcii sú:
- Pôdorys základov: Tento výkres zobrazuje základové pásy alebo dosku, ktoré tvoria spodnú nosnú konštrukciu domu. Sú tu uvedené ich rozmery, hĺbka založenia a presné osadenie stavby na pozemku. Umožňuje pochopiť, ako bude dom ukotvený v zemi a aké budú základné konštrukčné prvky pod úrovňou terénu.

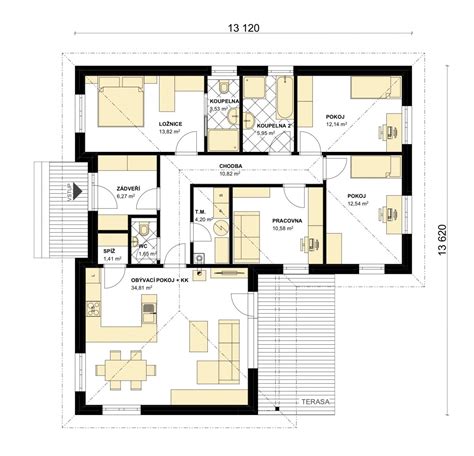

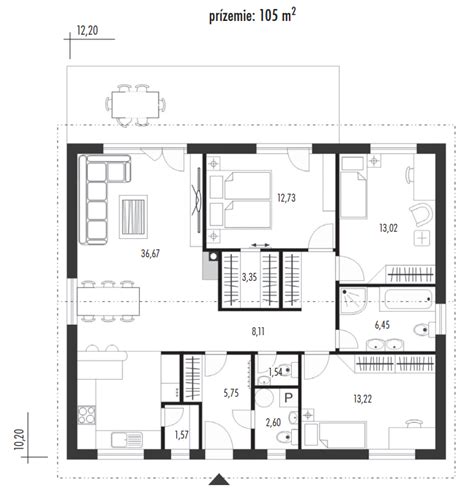

- Pôdorysy jednotlivých podlaží: Tieto výkresy sú detailným horizontálnym rezom každého podlažia domu. Zobrazujú presné rozmiery a tvar všetkých miestností, vnútorných deliacich stien, umiestnenie a veľkosť okenných a dverových otvorov, konštrukčné prvky ako sú stĺpy, komíny, ako aj umiestnenie základných hygienických zariadení a technických miestností. Pôdorysy sú zvyčajne v mierke 1:50, čo umožňuje presné zobrazenie všetkých detailov. Pre lepšie pochopenie dispozície a možností zariadenia vieme zohľadniť orientáciu izieb na svetové strany, čo je dôležité pre optimálne presvetlenie a tepelnú pohodu. Napríklad, denná časť domu je ideálne orientovaná na juh a západ, zatiaľ čo garáže a pomocné priestory na sever.
- Pôdorys krovu/schéma priehradových väzníkov: Tento výkres popisuje konštrukciu strechy, vrátane umiestnenia a rozmerov krovových väzníkov alebo iných nosných prvkov strešnej konštrukcie. V prípade zložitších striech môže byť doplnený o detaily priehradových väzníkov.
- Pôdorys strechy: Zobrazuje celkový tvar a rozmery strešných plôch, uhly ich sklonu, riešenia odvodu vody (umiestnenie a rozmery odkvapových žľabov a zvodov), výšky charakteristických prvkov ako sú komíny či vikierové okná, a taktiež umiestnenie strešných okien.
Okrem pôdorysov obsahuje architektonická časť aj:
- Pozdĺžny rez a priečny rez: Tieto výkresy zobrazujú vertikálny prierez domom v dvoch kľúčových smeroch. Umožňujú pochopiť výškové usporiadanie podlaží, výšku miestností, konštrukciu stropov, schodísk a strechy. Sú v nich zobrazené všetky zvislé rozmery a vrstvy konštrukcií.
- 4x pohľad na dom: Tieto výkresy prezentujú exteriér domu zo všetkých štyroch svetových strán, ukazujúc fasádu, strešnú krytinu, umiestnenie okien a dverí a celkový architektonický výraz objektu.
- Výkaz stavených otvorov: Detailný zoznam všetkých okien, dverí a garážovej brány s ich rozmermi a typmi.
- Výpisy skladieb konštrukcií: Popis jednotlivých vrstiev stien, stropov a strechy, vrátane použitých materiálov a ich tepelnoizolačných vlastností.
- Výkaz materiálu: Sumárny prehľad potrebného stavebného materiálu.
Statika: Bezpečnosť a stabilita konštrukcie
Statický posudok a súvisiace výkresy zabezpečujú, že stavba bude bezpečná a stabilná. Obsahujú:
- Technická správa: Opisuje statické riešenie domu, použité materiály a metódy výpočtu.
- Statické posúdenie/výpočet: Podrobný matematický výpočet zaťaženia a odolnosti nosných konštrukcií voči rôznym silám (gravitačné zaťaženie, vietor, sneh). Tento výpočet je kontrolovateľný a slúži ako podklad pre ďalšie výkresy.
- Výkresy tvaru a výstuže železobetónových konštrukcií: Tieto výkresy detailne zobrazujú tvar a umiestnenie výstuže v železobetónových prvkoch ako sú vence, preklady, stropné dosky a schodiská. Umožňujú presnú realizáciu týchto konštrukcií.
- Riešenie krovu: V prípade domov s krovom je tu detailne opísané jeho statické riešenie.
- Výkaz materiálu: Špecifikácia potrebného množstva ocele a betónu pre jednotlivé konštrukčné prvky.
Technické zariadenia budovy (TZB): Komfort a funkčnosť
Táto časť sa venuje všetkým vnútorným systémom domu, ktoré zabezpečujú jeho komfort a funkčnosť.
Zdravotechnika (Vnútorný vodovod a kanalizácia)
- Technická správa: Popisuje riešenie rozvodov vody a kanalizácie.
- Výkresy vnútorného vodovodu a kanalizácie: Zobrazujú trasovanie potrubí, ich dimenzie a napojenie na jednotlivé odberné miesta (kuchyňa, kúpeľňa, WC).
- Schéma vodovodu a kanalizácie: Zjednodušené grafické znázornenie celého systému.
- Axonometria plynu: V prípade napojenia na plyn, tento výkres zobrazuje trojrozmerné znázornenie plynových rozvodov.
- Projekt žumpy alebo domovej čističky odpadových vôd: Ak nie je možné pripojenie na verejnú kanalizáciu, je nutné doobjednať projekt na likvidáciu odpadových vôd.
Výmene zvyslých rozvodov
Vykurovanie
- Technická správa: Opisuje systém vykurovania, vrátane zdroja tepla a rozvodov.
- Pôdorys a schéma zapojenia zdroja tepla: Zobrazuje umiestnenie kotla, tepelného čerpadla alebo iného zdroja tepla a jeho napojenie na vykurovací systém (radiátory, podlahové vykurovanie).
- Výpočet tepelných strát miestností: Dôležitý výpočet, ktorý určuje potrebný výkon vykurovacieho systému pre každú miestnosť.
- Výkresy rozvodov ústredného kúrenia: Detailné zobrazenie trás vykurovacích potrubí.
- Umiestnenie, dimenzie vykurovacích telies: Špecifikácia radiátorov alebo iných výhrevných plôch v každej miestnosti.
- Alternatívne riešenie vykurovania pomocou krbu: Mnohé projekty ponúkajú možnosť doplnenia o krb, ktorý môže prispieť k atmosfére a zároveň slúžiť ako doplnkový zdroj tepla. V prípade elektrického vykurovania je táto časť integrovaná do elektroinštalácie.
Elektroinštalácie
- Technická správa: Opisuje návrh elektroinštalácie, vrátane silnoprúdových a slaboprúdových rozvodov.
- Pôdorys - zásuvková a svetelná inštalácia: Zobrazuje umiestnenie zásuviek, vypínačov, svietidiel a iných elektrických bodov v každej miestnosti.
- Schéma rozvádzača RD: Detailné znázornenie hlavného elektrického rozvádzača s jednotlivými ističmi a funkčnými modulmi.
- Pôdorys strechy - bleskozvod s uzemnením: Špecifické zobrazenie systému ochrany pred bleskom, vrátane umiestnenia zvodov a uzemnenia.
- Návrh elektronického zabezpečovacieho systému: V niektorých projektoch je zahrnutý aj návrh alarmového systému.
- Výkresy prvkov elektrickej inštalácie a hromozvodu na pôdorysoch: Konkrétne zobrazenie umiestnenia všetkých elektrických prvkov v rámci pôdorysov.
Vzduchotechnika (Rekuperácia)
- Technická správa: Popisuje systém vetrania s rekuperáciou tepla.
- Výkresy rozvodov: Zobrazujú trasy potrubí pre prívod a odvod vzduchu.
- Umiestnenie jednotky rekuperácie: Špecifikácia miesta inštalácie centrálnej jednotky.
- Funkcia rekuperácie: Zariadenie zaisťuje nepretržitú výmenu vzduchu v dome, čím udržuje zdravú mikroklímu a zároveň minimalizuje tepelné straty vďaka spätnému získavaniu tepla z odpadového vzduchu.
Energetické hodnotenie budovy a Požiarna ochrana
- Energetické hodnotenie budovy: Normou požadovaný výpočet, ktorý určuje energetickú triedu budovy na základe predpokladanej spotreby energie na vykurovanie, prípravu teplej vody, chladenie, vetranie a osvetlenie. Projekt Bungalov 333 je napríklad navrhnutý v energetickej triede A0.
- Projekt protipožiarnej ochrany:
- Technická správa: Opisuje protipožiarne opatrenia.
- Členenie stavby na požiarne úseky: Definícia jednotlivých zón z hľadiska požiarnej bezpečnosti.
- Určenie požiarneho rizika: Posúdenie potenciálneho nebezpečenstva vzniku požiaru.
- Požiadavky na konštrukcie: Špecifikácia požiadaviek na odolnosť stavebných materiálov voči ohňu.
- Zabezpečenie evakuácie osôb: Návrh únikových ciest a núdzového osvetlenia.
- Požiarno-bezpečnostné opatrenia: Súbor opatrení na predchádzanie požiarom a ich hasenie.
- Zariadenia na protipožiarny zásah: Určenie potrebných hasiacich prístrojov a iných zariadení.
Dodanie projektu a Možnosti úprav
Štandardne sa katalógový projekt rodinného domu dodáva v niekoľkých vyhotoveniach (paré), ktoré sú určené pre rôzne fázy povoľovacieho procesu (územné rozhodnutie, stavebné povolenie, realizácia). Dodacia lehota sa pohybuje od cca 21 pracovných dní od úhrady zálohy a dodania podkladov.
Je dôležité si uvedomiť, že základná cena katalógového projektu neobsahuje osadenie domu do konkrétnych podmienok vášho pozemku, vrátane presných pripojení na inžinierske siete a realizacnú statiku, ktorá je závislá od podmienok pozemku (napr. geologický prieskum). Tieto aspekty je možné dopracovať individuálne po dodaní potrebných podkladov od geodeta a inžiniera.
Prispôsobenie projektu vašim potrebám
Katalógové projekty, ako napríklad Bungalov 333, sú často dostupné v rôznych verziách a umožňujú určité úpravy. Môžete si vybrať rôzne typy striech (valbová, sedlová, plochá), zvoliť si verziu s garážou, terasou, alebo upraviť usporiadanie okien a vnútorných miestností. Existujú aj zväčšené či zmenšené verzie projektov.
Pri výbere projektu je kľúčové zohľadniť nielen vzhľad, ale predovšetkým funkčnosť a potreby vašej domácnosti. Odpovede na otázky ako: "Koľko poschodí chcete?", "Koľko spální potrebujete?", "Aký je tvar vášho pozemku?" alebo "Na ktorú svetovú stranu by mali byť orientované izby?" vám pomôžu pri rozhodovaní.
Výhody bungalovu:
- Ľahšie vybudovanie bezbariérových prístupov.
- Obvykle rýchlejšia výstavba oproti poschodovým domom.
- Možnosť navrhnúť miestnosti bez závislosti na ďalšom podlaží.
- Širšia ponuka projektov v porovnaní s inými typmi domov.
Výhody poschodového domu:
- Jednoduchšie oddelenie dennej a nočnej časti.
- Lepší výhľad z vyššieho podlažia.
- Možnosť vytvorenia polozapusteného podlažia do svahovitého terénu.
- Úspora zastavanej plochy na pozemku.
V prípade, že sa vám páči konkrétny projekt, ale jeho orientácia na pozemku nie je optimálna, je často možné využiť zrkadlové prevedenie projektu alebo ho natočiť tak, aby bola denná časť orientovaná na juh a západ. Pre úzke pozemky existujú špeciálne projekty domov s menšou šírkou (do 7,0 m), rovnako ako projekty pre svahovité pozemky.
Všetky projekty sú vypracované tak, aby umožnili nielen získanie stavebného povolenia, ale aj bezproblémovú realizáciu stavby. Pri výbere projektu sa odporúča konzultovať svoje rozhodnutia s členmi domácnosti, aby boli zohľadnené potreby všetkých budúcich obyvateľov domu.
