Rozvody vykurovania v domácnosti: Od plánovania po realizáciu

Efektívna distribúcia tepla po celom dome je základom pre tepelnú pohodu a minimalizáciu energetických strát. Správny návrh a inštalácia rozvodov vykurovania sú preto kľúčové. Tento článok poskytuje komplexný pohľad na túto problematiku, od základných princípov, cez voľbu materiálov a systémov, až po praktické aspekty inštalácie a údržby.

Projektová dokumentácia a jej obsah

Základom každého úspešného vykurovacieho systému je kvalitná projektová dokumentácia. Tá zvyčajne obsahuje:

• Typ vykurovacieho systému: Určuje, či pôjde o radiátory, podlahové kúrenie alebo ich kombináciu.
• Zdroj tepla: Definovaný ako plynový kotol, elektrický kotol, tepelné čerpadlo alebo iný zdroj.
• Rozpočet: Rôzne materiály a technológie majú odlišné cenové relácie.
• Životnosť a spoľahlivosť: Výber kvalitných materiálov zabezpečí dlhú životnosť a minimalizuje riziko porúch.
• Jednoduchosť inštalácie: Niektoré materiály a systémy sa inštalujú jednoduchšie, čo môže ovplyvniť náklady na prácu.

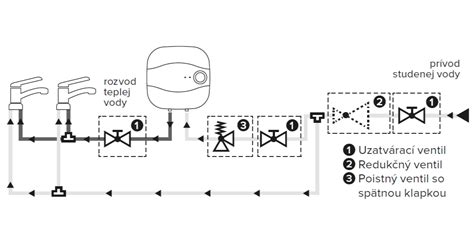

Pri projektovaní je dôležité, aby sa spotrebiče ohriatej vody nachádzali čo najbližšie pri sebe, čo minimalizuje tepelné straty.

Bežne používané materiály pre rozvody vykurovania

Voľba materiálu potrubia ovplyvňuje nielen cenu, ale aj životnosť, spoľahlivosť a náročnosť inštalácie.

• Meď: Tradičný materiál s dlhou životnosťou, ale býva drahší. Pri medenom stúpajúcom potrubí sa odporúčajú trubky s priemerom 22 alebo 32 mm. Pri pripojovacom potrubí stačí priemer 15 alebo 18 mm. Medené potrubie sa môže spájať iba takzvaným mäkkým spájkovaním (maximálna teplota 400 °C). Nikdy nespájkujte v blízkosti dreva a iných ľahko horľavých látok. Spájky a tavivá musia vyhovovať platným normám a nesmú obsahovať olovo.
• Oceľ: Robustný materiál, ale náchylný na koróziu. V minulosti sa často používalo pozinkované oceľové potrubie. V súčasnosti sa pri rekonštrukciách rozvodov teplej vody (TV) už dlhšiu dobu pristupuje k použitiu plastových predizolovaných potrubí namiesto pôvodných oceľových.
• Plast (PPR, PEX): Ľahký, odolný voči korózii a jednoduchý na inštaláciu. Pri stúpajúcom potrubí má zvyčajne priemer 25 mm a ľahko ohýbateľné trubky, ktoré sa hodia aj na pripojovacie potrubie (to má priemer 16 mm). Plastové potrubia sa montujú jednoduchšie, pretože spoje netreba spájkovať otvoreným plameňom. Najčastejšie sa spájajú lisovaním a tavením.
• Hliníkoplast (PEX-AL-PEX): Kombinuje výhody plastu a hliníka, odolný voči korózii a teplotám. Pre rozvody vody v dome môžete bez problémov použiť potrubie plastohlinik pexalpex 16. Pri rozvode kúrenia od kotla k rozdeľovačom by ste mali použiť potrubie pex al pex 20.
• NRG FibreFlex a NRG FibreFlex Pro: Ideálne riešenie pre rozvody TV sa ukazuje potrubie NRG FibreFlex, ktoré je dodávané v kotúčoch v celom rozsahu dimenzií. Pre aplikácie, kde je potrebný vyšší maximálny prevádzkový tlak je možné použiť potrubia NRG FibreFlex Pro, kde je maximálna teplota Tp = 115 °C pri prevádzkovom tlaku PN16.

Konkrétne rady pre výber:

• Na bežný rozvod vody sa zvyčajne používa potrubie o veľkosti 16x2 mm.
• Od kotla do rozdeľovačov sa používa potrubie s väčším priemerom, napríklad 20x2 mm.
• Na stúpačky sa odporúča použiť potrubie o priemere 20 mm.
• Na vetvy k radiátorom potom postačuje priemer 16 mm.

Na vytvorenie potrubnej siete budete potrebovať tyčové a kruhové potrubia na prívod vody na väčšie vzdialenosti, spoje, odbočky, hrdlá, fitingy (T-kusy, oblúky s uhlom 90°, 45° a iné), prípojky, skrutky, adaptéry, kolená a aj upevňovacie kusy.

Jednorúrkový vs. dvojrúrkový systém

Existujú dva základné typy rozvodov vykurovania:

• Jednorúrkový systém: Radiátory sú zapojené sériovo, voda prechádza postupne cez každý radiátor. Výhodou je nižšia spotreba materiálu, ale nevýhodou je, že teplota vody klesá s každým ďalším radiátorom. Pri sériovom zapojení radiátorov (jednorúrkový systém) niektorí ľudia zvažujú postupné zväčšovanie radiátorov smerom od kotla, aby kompenzovali ochladzovanie vody. Aj keď to môže byť teoreticky možné, existujú riziká s balancovaním systému.
• Dvojrúrkový systém: Každý radiátor je pripojený k prívodnému a vratnému potrubiu. Výhodou je rovnomerné vykurovanie, ale nevýhodou je vyššia spotreba materiálu.

Pri návrhu svetlosti potrubia treba najskôr stanoviť výpočtový prietok, vyriešiť predbežný návrh vodovodu a nakoniec posúdiť hydraulické potrubie.

Dôležité kroky pri montáži

Montáž rozvodov vykurovania a vody si vyžaduje precízne plánovanie a dodržiavanie postupov.

1. Plánovanie: Dôkladné plánovanie rozvodu, umiestnenie radiátorov, kotla a ostatných komponentov.
2. Príprava: Príprava potrubí, spojok a náradia.
3. Inštalácia potrubí: Umiestnenie potrubí v stenách, podlahách alebo pod stropom. Potrubie môžete viesť buď po povrchu stavebnej konštrukcie, alebo pod omietku. Pri inštalácii pod omietku treba vysekať dostatočne veľkú drážku, do ktorej sa zmestí potrubie aj s izoláciou. Musí byť tiež hlboká, aby po omietnutí neboli na stene viditeľné stopy v miestach, kde sa viedlo potrubie. Dbajte aj na odporúčanú vzdialenosť od elektrických káblov alebo plynového potrubia.
4. Pripojenie komponentov: Pripojenie radiátorov, kotla a iných častí vykurovacieho systému.
5. Tlaková skúška: Overenie tesnosti systému. Všetky cudzorodé častice vo vnútornom potrubí predstavujú nebezpečenstvo. Z tohto dôvodu treba vždy po kompletizácii novozabudovaných rozvodov vykonať čo najskôr výplach inštalácie a tlakovú skúšku prefiltrovanou pitnou vodou. Pri tlakovej skúške sa používa tlakomer. Namerané hodnoty musia zodpovedať platným normám. Ak by sa tlaková skúška odložila a systém by ostal dlhšie obdobie prázdny, resp. nenaplnený, ale zároveň aj vlhký, mohli by nastať korózne procesy.
6. Naplnenie systému: Naplnenie systému vodou a odvzdušnenie. Na záver montáže vnútorného vodovodu je potrebná jednoduchá skúška tesnosti. Otvorte kohútiky na všetkých odberných miestach, nechajte chvíľu systém prepláchnuť a kohútiky zavrite.
7. Regulácia: Nastavenie správnej teploty a prietoku vody.

Tipy pre svojpomocnú montáž:

Ak sa rozhodnete pre svojpomocnú montáž, vyberte si systém, ktorý je jednoduchý na inštaláciu, napríklad systém HEPWORTH. Používajte kvalitné náradie a materiály. Dôkladne si preštudujte návod na inštaláciu. V prípade nejasností sa poraďte s odborníkom.

Rozdeľovač pre radiátory

Použitie rozdeľovača pre radiátory pri kúrení kondenzačným kotlom je odporúčané, aj keď nie je nevyhnutné. Moderné systémy často využívajú rozdeľovače na lepšiu reguláciu a vyváženie systému.

Zdroj tepla: Elektrický kotol vs. plynový kotol

Ak nemáte prístup k plynu, elektrický kotol je dobrou alternatívou. Pri výbere elektrického kotla je dôležité zvážiť jeho výkon a energetickú účinnosť.

• Výhody elektrického kotla: Jednoduchá inštalácia, nízke prevádzkové náklady (v závislosti od ceny elektriny), bezpečná prevádzka.
• Nevýhody elektrického kotla: Vyššie náklady na elektrickú energiu v porovnaní s plynom (v závislosti od cien energií), potreba dostatočnej elektrickej prípojky.

Pri výbere kotla je dôležité zvážiť aj jeho výkon v závislosti od tepelných strát objektu. Pre nový a dobre zateplený dom sa často odporúča 14 kW kotol.

Izolácia potrubí

Správna izolácia potrubí zabraňuje ochladzovaniu, respektíve otepľovaniu rozvádzanej vody, a tiež zrážaniu vody na potrubí z vonkajšej strany. Navyše zmierňuje hlučnosť potrubia. Na izoláciu sa hodí špeciálne opláštenie potrubia z penových hmôt, najčastejšie je z polyetylénu, minerálnych vlákien alebo z kaučuku. Výhodou - na rozdiel od pôvodných izolácii z plstených pásov, ktoré sa už takmer nepoužívajú - je najmä jednoduchšia montáž. Izolácia vodovodného potrubia by mala byť súvislá, bez tepelných mostov.

Hrúbka tepelnej izolácie potrubia studenej vody je závislá od uloženia potrubia:

• Voľne uložené ležaté potrubie v nevykurovanom priestore: postačuje izolácia s hrúbkou 4 mm.
• Voľne uložené ležaté potrubie vo vykurovanom priestore: hrúbka 9 mm.
• Samostatne vedené stúpacie potrubie: hrúbka izolácie 4 mm.
• Stúpacie potrubie vedené vedľa iného tepelného potrubia: hrúbka izolácie 13 mm.

V niektorých prípadoch sa odporúča posúdenie hrúbky izolácie projektantom.

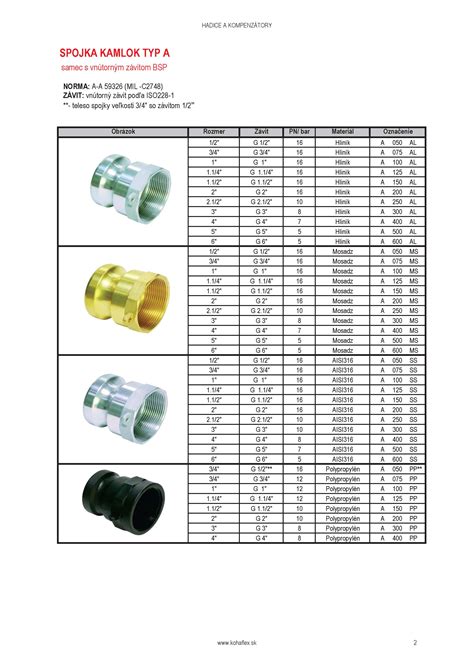

Spojky a ich použitie

Pri montáži rozvodu vykurovania je dôležité použiť správne spojky. Existujú rôzne typy spojok, ako napríklad skrutkovacie, lisovacie a zvárané.

• Skrutkovacie spojky: Jednoduché na montáž, ale menej spoľahlivé.
• Lisovacie spojky: Spoľahlivé, ale vyžadujú špeciálne náradie.
• Zvárané spojky: Najspoľahlivejšie, ale vyžadujú zváračské zručnosti.

Pri spájaní trubiek a fitingov je dôležité dokonalé utesnenie. To dosiahnete, ak vnútorný závit trubky utesníte buď konopnými vláknami a tesniacou pastou (najčastejšie ľanová fermež), alebo teflónovým pásikom. Výhoda konopných vlákien a tesniacej pasty sa ukáže aj pri náhodných opravách, pretože tento spoj je možné opakovane uvoľňovať a zaťahovať, zatiaľ čo teflónový pásik vám to neumožní.

Ak kombinujete viac druhov materiálov potrubia, potrebujete na spájanie medených a umelohmotných potrubí špeciálne fitingy.

Prevencia porúch a údržba

Na preventívnu ochranu vnútorného vodovodu myslite už pri samotnej realizácii. Častou príčinou porúch potrubia je jeho neprimerané zaťaženie zeminou, ktoré spôsobuje popraskanie rozvodu. Takejto situácii predídete, ak potrubie uložíte do kanála, chráničky alebo zamedzíte jeho priamemu kontaktu s konštrukciou. Veľkým priehybom potrubia zabránite vhodným rozstupom podpôr v závislosti od materiálu potrubia. Dĺžkové zmeny sa dajú obmedziť správnym uchytením a znížením tepelných zmien a zaťažením armatúr na minimum.

Inkrustácii (vytváraniu usadenín na vnútorných stenách potrubia, ktoré ho upchávajú, a tým znižujú prietok) a korózii sa vyhnete, ak:

• voda, ktorá preteká potrubím, bude mať vhodnú teplotu a rýchlosť.
• primerané bude jej chemické zloženie, ktoré môžete upraviť dávkovaním zdravotne neškodných chemických prípravkov, obvykle na báze potravinárskych polyfosfátov. Tie zabraňujú usadeniu vodného kameňa. Alternatívou je i jednoduché použitie kuchynského octu alebo sódy.
• dostatočný je tlak vo vnútornom vodovode. Ak je nízky, môže spôsobiť uvoľňovanie pohlteného kyslíka.

Aj pri dobre fungujúcom vodovode nezabúdajte na pravidelné, preventívne prehliadky.

Hlučnosť potrubia

Akýkoľvek väčší hluk, ktorý vzniká vo vnútornom rozvode vodovodného potrubia, je pravdepodobne znakom nekvalitnej realizácie. Častou príčinou sú samotné kovové trubky, lebo sú ideálnymi rezonančnými telesami. Vyhýbajte sa preto inštalácii potrubia do stien, ktoré susedia so spálňou, detskou izbou, pracovňou a všade tam, kde je ticho pre vás potrebné. Zníženie hluku môžete dosiahnuť aj použitím potrubných spôn s protihlukovou izolačnou vložkou z gumy alebo z elastickej umelej hmoty. Modernejší spôsob, výhodný aj z hľadiska eliminácie hlučnosti potrubia, je použitie prietočných násteniek.

V každom prípade myslite na prípadné poruchy a potreby opráv potrubia do budúcnosti. A to najmä z hľadiska prístupnosti. Zabezpečíte si tým rýchlejšiu a najmä lacnejšiu opravu. Ak sú vnútorné vodovodné potrubia uložené na spoločných závesoch s inými rozvodmi, odporúča sa na závesoch ponechať aj voľný priestor na ich prípadnú výmenu.

Rozvody centrálneho zásobovania teplom (SCZT)

Jednou z najdôležitejších úloh majiteľov a prevádzkovateľov tepelných rozvodov sústav centralizovaného zásobovania teplom (SCZT) je ich pravidelná údržba. Vzhľadom na vek a technický stav potrubných rozvodov sa v mnohých mestách pripravujú a prebiehajú výmeny rozvodov SCZT. Pri rekonštrukciách rozvodov teplej vody sa k použitiu plastových predizolovaných potrubí dodávaných v kotúčoch pristupuje už dlhšiu dobu. Pri tomto systéme, kde sa používajú kotúče dlhé aj niekoľko sto metrov, sa darí minimalizovať počet spojov.

Základný návrhový parameter pre rozvody TV je najčastejšie maximálna prevádzková teplota Tp = 95 °C a max. prevádzkový tlak PN10. Reálne skutočné prevádzkové parametre sú okolo Tp,s = 55 - 60 °C, pri hygienickom prehriatí okolo Tp,h,p = 70 - 80 °C.

Pri rozvodoch na vykurovanie (VYK), ktoré sa v minulosti realizovali celé v oceli, sa otvárajú nové možnosti s použitím plastových flexibilných potrubí. Toto riešenie môže priniesť možné prevádzkové úspory na tepelných stratách v potrubných rozvodoch.

Pri porovnaní tepelných strát plastových NRG FibreFlex Pro single potrubí oproti oceľovým predizolovaným potrubiam je zrejmé, že plastové potrubia majú nižšiu tepelnú vodivosť izolácie. Okrem toho sa pri realizácii s plastovými potrubiami výrazne znižuje počet spojov.
