Elektroinštalácia v novom bungalove: Kompletný sprievodca

Správne navrhnutá a zrealizovaná elektroinštalácia je základným kameňom bezpečného, funkčného a komfortného bývania v novom bungalove. Tento článok je určený pre investorov rodinných domov, projektantov a profesionálnych elektrikárov, ktorí hľadajú komplexný prehľad kľúčových oblastí elektroinštalácie na jednom mieste. Od prvotného pripojenia k distribučnej sieti až po finálnu revíziu, vás prevedieme celým procesom.

Dôležitosť odborného prístupu a legislatívy

Elektroinštalácia, rovnako ako bleskozvod a elektrická prípojka, patria medzi vyhradené technické zariadenia. Ich návrh, montáž, údržba, oprava a rekonštrukcia musia byť zverené výlučne odborníkom s príslušnou kvalifikáciou. Pokusy o neodbornú manipuláciu môžu viesť k vážnym ekonomickým škodám, ohrozeniu zdravia či života a v krajnom prípade aj k trestnoprávnym dôsledkom.

Pri návrhu a realizácii elektroinštalácie je nevyhnutné dodržiavať platné technické normy a predpisy. Kľúčovými normami v Slovenskej republike sú najmä:

• STN 33 2000: Súbor noriem pre nízkonapäťové elektrické inštalácie.
• STN EN 62305: Normy týkajúce sa ochrany pred bleskom.
• STN EN 61643: Normy pre prepäťové ochrany (SPD).

Tento článok má informatívny charakter a nenahrádza potrebu vypracovania odborne spracovaného projektu elektroinštalácie ani záverečnej revíznej správy.

Kľúčové kroky elektroinštalácie v novostavbe

Proces elektroinštalácie v novom bungalove je komplexný a vyžaduje si systematický prístup. V praxi sa odporúča postupovať v siedmich logických krokoch:

1. Elektrická prípojka a rezervovaný príkon

Prvým a zásadným krokom je vyriešenie spôsobu pripojenia vášho domu k distribučnej sieti a stanovenie rezervovaného príkonu. Toto rozhodnutie ovplyvní celú následnú dimenzovanú elektroinštalácie.

• Pripojenie k sieti: V prípade, že na pozemku ešte nemáte vybudovanú elektrickú prípojku, je nevyhnutné kontaktovať príslušnú distribučnú spoločnosť (Západoslovenská, Stredoslovenská alebo Východoslovenská distribučná, a.s.). Tá vám poskytne informácie o technických podmienkach pripojenia, uzatvorí s vami zmluvu a oboznámi vás s procesom jej realizácie. Súčasťou tohto procesu je spravidla aj vypracovanie projektovej dokumentácie prípojky a jej následná odborná prehliadka a skúška (revízia). Cena jednoduchej prípojky sa môže pohybovať od 700 eur, avšak komplikovanejšie terénne podmienky alebo vzdialenosť od distribučnej siete môžu cenu navýšiť.
• Rezervovaný príkon: Množstvo elektrickej energie, ktoré si môžete v danom momente odoberať, je definované rezervovaným príkonom. Jeho stanovenie závisí od vašich predpokladaných potrieb - počtu a typu elektrických spotrebičov, plánovaného vykurovania, prípadne inštalácie fotovoltiky či wallboxu pre elektromobil. Pre presné dimenzovanie hlavného prívodu je vhodné využiť špecializované kalkulačky. Rezervovaný príkon sa premietne do hodnoty hlavného ističa umiestneného na začiatku vašej domovej elektroinštalácie.
• Stavebný rozvádzač: Funkčná elektrická prípojka je nevyhnutná nielen pre finálne napojenie domu, ale aj počas samotnej výstavby na napájanie stavebného náradia a osvetlenia. Preto je dôležité zabezpečiť si tzv. stavebný rozvádzač s vyvedenou 400 V zásuvkou.

2. Uzemnenie, hlavné pospájanie a ochrana pred prepätím

Bezpečnosť elektroinštalácie je neoddeliteľne spojená s kvalitným uzemnením a správnym pospojením všetkých vodivých častí.

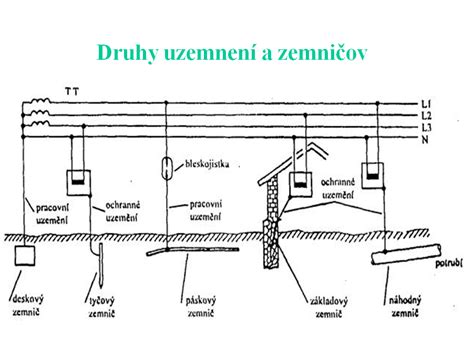

• Uzemnenie: Tvorí základnú ochranu pred úrazom elektrickým prúdom a je kľúčové pre správnu funkciu bleskozvodu. Najčastejšie sa realizuje formou základového uzemňovača, ktorý je tvorený oceľovou pásovinou uloženou v betónových základoch domu. Alternatívou je dodatočné uzemnenie pomocou zemniacich tyčí, pásov alebo dosiek.
• Hlavné pospájanie (HUS): Vývod uzemňovača je zakončený v hlavnej uzemňovacej svorkovnici (HUS), známej aj ako ekvipotenciálna svorkovnica. Tá slúži na prepojenie všetkých hlavných uzemňovacích a ochranných vodičov, ako aj vodivých častí budovy (kovové potrubia vody, plynu, ústredného kúrenia, kovové konštrukcie). Cieľom je zabezpečiť rovnaký potenciál všetkých vodivých častí a minimalizovať nebezpečenstvo úrazu pri poruche.
• Ochrana pred prepätím (SPD): Prepäťové ochrany (SPD - Surge Protective Devices) sú nevyhnutnou súčasťou modernej elektroinštalácie. Chránia citlivé elektronické zariadenia pred poškodením spôsobeným prepätím v sieti, ktoré môže vzniknúť napríklad pri úderoch blesku (aj vzdialených) alebo pri spínacích procesoch v distribučnej sieti. Koordinácia SPD musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania.

3. Návrh okruhov, prierezov káblov a trás vedenia

Po zabezpečení základných ochranných prvkov nasleduje návrh samotných elektrických obvodov a ich fyzického usporiadania.

• Rozdelenie okruhov: Počet a rozdelenie elektrických okruhov závisí od veľkosti domu a počtu miestností. Bežným odporúčaním je mať samostatné okruhy pre:
  • Kuchyňu (s ohľadom na vysoký počet spotrebičov)
  • Každú kúpeľňu
  • Technickú miestnosť
  • Garáž alebo dielňu
  • Exteriér (osvetlenie, zásuvky)
  • Obytné miestnosti (s možnosťou ďalšieho delenia)Samostatné okruhy by mali byť vyhradené aj pre silné spotrebiče ako práčka, sušička, elektrický sporák, bojler, klimatizácia či nabíjací wallbox pre elektromobil.
• Prierez káblov: Výber správneho prierezu káblov je kľúčový pre bezpečnosť a efektivitu elektroinštalácie. Prierez sa dimenzuje na základe predpokladaného zaťaženia daného okruhu a dĺžky vedenia. Pri väčších vzdialenostiach, napríklad k samostatne stojacej garáži či studni, je potrebné overiť úbytok napätia a v prípade potreby zvoliť väčší prierez, aby nedochádzalo k zbytočným stratám a poklesu napätia. Pre jednosmerné (DC) obvody platia špecifické pravidlá.
• Trasy vedenia: Plánovanie trás káblov by malo byť premyslené tak, aby bolo vedenie čo najefektívnejšie, estetické a zároveň umožňovalo prípadné budúce úpravy alebo rozšírenia. Káble sa môžu viesť v stenách (skryté vedenie), v podlahe, nad stropom alebo povrchovo v lištách. Pri skrytom vedení je nevyhnutné dodržiavať presné horizontálne a vertikálne línie a vyhýbať sa šikmým trasám, ktoré komplikujú orientáciu a zvyšujú riziko poškodenia pri vŕtaní.

4. Domový rozvádzač

Domový rozvádzač je centrálnym bodom elektroinštalácie, kde sa zbiehajú všetky okruhy a umiestňujú sa ochranné a spínacie prvky.

• Usporiadanie: Typické usporiadanie rozvádzača zahŕňa:
  • Horná časť: Tu sa umiestňujú prvky ochrany pred prepätím (SPD), hlavný istič (prípadne hlavný vypínač) a prípadné prepínacie prvky (napr. pre záložné zdroje).
  • Stredná časť: Zvyčajne obsahuje prúdové chrániče (RCD) a/alebo kombinované ističe s prúdovým chráničom (RCBO).
  • Dolná časť: Tu sú umiestnené jednotlivé ističe chrániace konkrétne okruhy.Neoddeliteľnou súčasťou sú aj uzemňovacia a neutrálna zbernica.
• Prúdové chrániče (RCD) a RCBO: Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Norma STN 33 2000-4-41 vyžaduje ich použitie pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča takmer univerzálne použitie RCD alebo RCBO pre všetky bežné zásuvkové okruhy.
  • Minimum: Jeden RCD chrániaci viacero okruhov (napr. väčšiu časť domu).
  • Odporúčané riešenie: Viac RCD rozdelených podľa skupín okruhov (kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti). Toto riešenie zvyšuje komfort, pretože v prípade poruchy na jednom okruhu nie je odstavená celá časť domu.
  • Future-proof / Komfort: Použitie RCBO (kombinovaný istič s RCD) pre kľúčové a často používané okruhy ako práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox. Toto riešenie poskytuje ochranu pred preťažením, skratom aj únikom prúdu na jednom mieste.
• Veľkosť rozvádzača: Pri výbere rozvádzača je dôležité zohľadniť nielen aktuálne potreby, ale aj rezervu pre budúce rozšírenie elektroinštalácie. Odporúča sa zvoliť rozvádzač s dostatočným počtom voľných modulov na DIN lište.

5. Rozmiestnenie zásuviek, vypínačov a ovládania svetiel

Praktické a funkčné rozmiestnenie elektrických bodov v každej miestnosti je kľúčové pre komfortné užívanie domu.

• Zásuvky: Pri plánovaní počtu a umiestnenia zásuviek je dôležité myslieť na všetky elektrospotrebiče, ktoré budete používať. Častou chybou je podcenenie ich počtu. Odporúča sa plánovať s miernou rezervou. V obývacích izbách, pracovniach či detských izbách je vhodné umiestniť dostatočný počet zásuviek pre televízor, audio systém, počítač, nabíjačky mobilných telefónov a iných zariadení. Nezabudnite na zásuvky v exteriéri pre záhradnú techniku alebo vonkajšie osvetlenie. Pre niektoré spotrebiče (napr. práčka, sušička, vstavané spotrebiče v kuchyni) je vhodné zvážiť samostatné okruhy. Optimálna výška zásuviek je približne 20 cm nad podlahou, avšak toto sa môže líšiť v závislosti od konkrétneho umiestnenia a účelu.
• Vypínače: Umiestnenie vypínačov by malo byť intuitívne a ergonomické. V chodbách a priechodných miestnostiach sú praktické priechodné (schodišťové) spínače, ktoré umožňujú ovládať svetlo z viacerých miest. V obytných miestnostiach sa často používajú dvoj- alebo trojklávesové vypínače. Bežná výška inštalácie vypínačov je medzi 90 až 160 cm od podlahy.
• Ovládanie osvetlenia: Okrem štandardných vypínačov je možné zvážiť aj pokročilejšie systémy ovládania osvetlenia, ako sú stmievače, diaľkové ovládanie alebo systémy inteligentnej domácnosti.

6. Osvetlenie a štruktúrovaná kabeláž

Funkčné a estetické osvetlenie dotvára atmosféru každej miestnosti. Pre moderné bývanie je tiež nevyhnutné zabezpečiť spoľahlivé dátové pripojenie.

• Návrh osvetlenia: Výber svietidiel a ich umiestnenie by malo zodpovedať funkcii miestnosti a požadovanej atmosfére. Odporúčame sa oboznámiť s článkami „Ako vybrať svietidlá a osvetlenie pre dom a byt“ a „Teplá alebo studená biela?“, ktoré poskytujú podrobnejšie informácie. Dôležité je nielen dostatočné osvetlenie pracovných plôch, ale aj vytvorenie príjemnej atmosféry v obytných zónach.
• Štruktúrovaná kabeláž: Pre stabilné internetové pripojenie, ktoré je kľúčové pre home office, multimédiá, televízne vysielanie (IPTV), smart home systémy a ďalšie moderné technológie, je vysoko odporúčané riešiť aj štruktúrovanú kabeláž. Tá predstavuje sieť dátových káblov (napr. kategórie Cat6 alebo vyššej) vedených v stenách alebo podlahách k jednotlivým koncovým bodom (počítače, TV, prístupové body Wi-Fi, smart home zariadenia). Hoci bezdrôtové pripojenie (Wi-Fi) je pohodlné, káblové pripojenie vždy zaručí vyššiu rýchlosť, spoľahlivosť a stabilitu.

7. Výchozia revízia a dokumentácia

Posledným, no rovnako dôležitým krokom je zabezpečenie výchozej revízie elektroinštalácie, spracovanie kompletnej dokumentácie a zváženie možností budúceho rozšírenia.

• Revízia: Po dokončení elektroinštalácie je nevyhnutné, aby bola vykonaná prvotná odborná prehliadka a odborná skúška, známa ako revízia. Túto vykonáva certifikovaný revízny technik, ktorý overí súlad inštalácie s platnými normami a predpismi. Výsledkom je revízna správa, ktorá je potrebná napríklad pre kolaudáciu stavby.
• Dokumentácia: Súčasťou odovzdania elektroinštalácie by mala byť kompletná dokumentácia skutočného vyhotovenia. Táto dokumentácia, vrátane projektovej dokumentácie, schém zapojenia a revíznej správy, je dôležitá pre budúcu údržbu, servis a prípadné úpravy elektroinštalácie.
• Budúce rozšírenie: Už pri návrhu elektroinštalácie je rozumné myslieť na budúcnosť. Zvážte rezervu príkonu, dostatočný priestor v rozvádzači, inštaláciu chráničiek pre budúce káble a prípadne aj predprípravu pre fotovoltickú elektráreň (FVE) alebo wallbox pre elektromobil. Tieto kroky môžu v budúcnosti ušetriť značné náklady a stavebné zásahy.

Praktické rady a tipy pre bezchybnú elektroinštaláciu

• Plánovanie je kľúčové: Vytvorte si detailný plán elektroinštalácie. Zvážte umiestnenie všetkých spotrebičov, osvetlenia, zásuviek a vypínačov. Premyslite si, kde budete potrebovať dátové pripojenie. Využite pôdorys domu na presné zakreslenie polohy všetkých prvkov.
• Dostatok zásuviek: Nikdy nepodceňujte potrebu zásuviek. Radšej ich naplánujte o niečo viac, než by ste mali neskôr riešiť nevzhľadné predlžovačky a rozdvojky.
• Kvalitné materiály: Investujte do kvalitných káblov, ističov, prúdových chráničov a iných komponentov od renomovaných výrobcov. Znížite tým riziko porúch a zabezpečíte dlhšiu životnosť elektroinštalácie.
• Používané káble: Pre silnoprúdové rozvody sa najčastejšie používajú káble typu CYKY. Pre osvetľovacie obvody sa zvyčajne používa kábel s prierezom 3x1,5 mm² istený 10 A ističom. Pre zásuvkové obvody je štandardom kábel s prierezom 3x2,5 mm² istený 16 A ističom. Je dôležité rozlišovať medzi káblami CYKY-J (s ochranným vodičom) a CYKY-O (bez ochranného vodiča), ktorý sa používa výhradne na spínanie svetelných obvodov. Pre napájanie silných spotrebičov (nad 2000 W) je potrebné použiť samostatný okruh s káblom s lankovými vodičmi (napr. CYSY).
• Slaboprúdové rozvody: Nezabúdajte na slaboprúdové rozvody pre internet, televíziu, alarm či kamerový systém. Tieto káble je potrebné ukladať do chráničiek a dodržiavať ich vzdialenosť od silnoprúdových rozvodov.
• Inteligentná domácnosť: Ak uvažujete o systémoch inteligentnej domácnosti, je ideálne pripraviť potrebnú kabeláž už pri výstavbe.
• Drevené domy: Pri elektroinštalácii v drevených domoch je bezpečnosť absolútnou prioritou. Káble musia byť vedené v ochranných rúrkach (napr. kovové rúry, kovové flexibilné hadice) a spoje musia byť starostlivo utesnené. Je zakázané viesť elektrické vedenie cez vetracie šachty a potrubia. Odporúča sa použiť káble s nehorľavou izoláciou (napr. VVGng).

Budúcnosť elektroinštalácie: Fotovoltika a elektromobilita

S rastúcou popularitou obnoviteľných zdrojov energie a elektromobility je dôležité myslieť na integráciu týchto technológií do vašej elektroinštalácie.

• Fotovoltika (FVE): Pri plánovaní elektroinštalácie je vhodné zvážiť predprípravu pre inštaláciu fotovoltického systému. To zahŕňa napríklad dostatočný priestor v rozvádzači pre menič a fotovoltický rozvádzač, ako aj vyvedenie silových a dátových káblov.
• Wallbox pre elektromobil: Ak plánujete v budúcnosti vlastniť elektromobil, je rozumné už pri výstavbe pripraviť samostatný silný okruh pre nabíjací wallbox. Tým sa vyhnete dodatočným nákladným úpravám.

Zabezpečenie komplexného a bezpečného elektroinštalácie v novom bungalove je investíciou do vášho pohodlia a bezpečnosti na mnoho rokov. Dôkladné plánovanie, dodržiavanie noriem a spolupráca s overenými odborníkmi sú kľúčom k úspechu.
