Pri stavbe moderných rodinných domov, najmä v koncepte bungalovu, zohrávajú drevené konštrukcie kľúčovú úlohu. Jedným z dôležitých prvkov je stropná konštrukcia, ktorá delí budovu po výške a nesie zaťaženie ďalších podlaží alebo strechy. V tomto článku sa zameriame na výber a dimenzovanie drevených hranolov používaných v trámových stropoch, s dôrazom na špecifické požiadavky bungalovov.
Základné princípy návrhu stropných nosníkov
Pred samotným výberom rozmerov stropných nosníkov je nevyhnutné pochopiť základné parametre, ktoré ovplyvňujú ich návrh. Medzi tie najdôležitejšie patrí:
Zaťaženie: Toto je primárny faktor určujúci potrebnú pevnosť nosníkov. Rozlišujeme dva typy zaťaženia:
- Stále zaťaženie: Predstavuje vlastnú váhu všetkých konštrukčných prvkov stropu vrátane samotných drevených nosníkov a záklopu.
- Užitočné zaťaženie: Zahŕňa premenlivé zaťaženie, ako je váha nábytku, predmetov a osôb pohybujúcich sa po strope. V kontexte rodinných domov sa odporúča počítať so stálym zaťažením približne 1,75 kN/m². Pre užitočné zaťaženie je dôležité zohľadniť predpokladanú záťaž v danej miestnosti. Pre orientáciu platí, že 1 kN zodpovedá 100 kg.
Rozpätie: Jedná sa o vzdialenosť medzi nosnými stenami, na ktorých budú stropné trámy uložené. Dĺžka rozpätia je jedným z najvýznamnejších faktorov pri určovaní výšky a šírky prierezu stropnice.
Rozmery záklopu: Pri výbere rozmerov stropných nosníkov sa často vychádza z rozmerov veľkoformátových dosiek používaných na záklop stropu. Bežne sa používajú OSB dosky v systéme pero-drážka s rozmermi 625 × 2500 mm, ktoré sa kladú dlhšou stranou kolmo na stropné nosníky. Tento spôsob kladenia ovplyvňuje aj optimálnu osovú vzdialenosť medzi jednotlivými trámami.
Osovú vzdialenosť stropných nosníkov
Priestorové rozmiestnenie stropných nosníkov, známe ako osová vzdialenosť, je ďalším dôležitým aspektom. V prípade trámových stropov sa nosné funkcie plnia stropnými trámami (stropnicami), ktoré sú pravidelne rozmiestnené v osovej vzdialenosti zvyčajne od 0,9 do 1,2 metra. V prípade nepravidelného pôdorysu sa tieto trámy rozmiestňujú vejárovito. Pri výbere vzdialenosti nosníkov sa obvykle vychádza z rozmerov veľkoformátových dosiek, ktoré sa po osadení stropných nosníkov použijú na záklop stropu. Pre spomínané OSB dosky s rozmerom 625 × 2500 mm je ideálna osová vzdialenosť, ktorá umožní efektívne uloženie dosiek a minimalizuje odpad.
Dimenzovanie prierezu stropníc
Prierez stropníc - šírka b (obvykle 80 až 200 mm) a výška h (120 až 300 mm) - je daný rozpätím stropu a jeho zaťažením. Pre orientačný výpočet výšky profilu sa často používa empirický vzťah h = 20. Pomer výšky stropnice k šírke sa pohybuje od 7/5 do 2. Pri veľkých rozpätiach a namáhaniach je možné spriahnuť dva a viac prierezov na výšku pomocou svorníkov, čím sa dosiahne potrebná únosnosť.
Pre bežné rodinné domy, vrátane bungalovov, sa často používajú moderné KVH hranoly alebo pevnejšie drevené hranoly z BSH profilov. Pri rekonštrukciách alebo stavbe hospodárskych objektov sa stretávame aj so sušeným rezivom, ktoré si však vyžaduje dodatočné ošetrenie impregnačnými prostriedkami.
Uloženie a kotvenie stropníc
Dĺžka uloženia stropníc na nosnú stenu sa zvyčajne volí od 150 do 200 mm. Z dôvodu ochrany pred vlhkosťou a následným biopoškodením sa hlava trámu kladie na podložky ošetrené biocídom. Ak nie sú nároky na tepelnú izoláciu, je možné zabezpečiť aj intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Naopak, dodatočnou tepelnou izoláciou vloženou pred čelo trámu sa dá zabrániť kondenzácii vodnej pary.

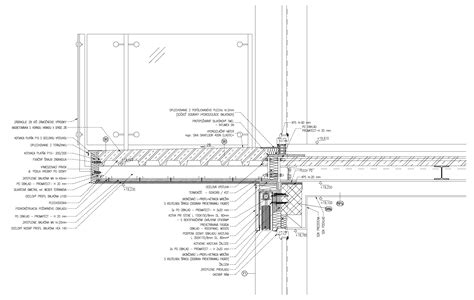

Pri osadení stropných trámových nosníkov je dôležité nepodceniť ich kotvenie k stenám. Zvyčajne sú steny ukončené zdvojenou hornou pásnicou alebo vencom. Ako spojovací materiál sa používajú oceľové kotevné prvky ako stropné strmene či uholníky s prolisom. V prípade priznaných (pohľadových) stropných nosníkov sa volí sortiment spojovacieho materiálu, ktorý je zapustený do dreva trámov.
Zabezpečenie proti klopeniu
Pri použití stropných nosníkov s prierezom napríklad 60 × 240 mm je nevyhnutné zabezpečiť ich proti klopeniu. Toto sa realizuje umiestnením tzv. blokov medzi jednotlivé stropné nosníky. Ide o krátke stropné profily vkladané kolmo medzi jednotlivé stropné nosníky vo vzdialenosti približne 2 až 3 metrov. Bloky sa vkladajú aj na začiatku a konci medzi jednotlivé trámy, čím sa strop uzavrie po obvode stavby. Bloky sa kotvia do stropných nosníkov pomocou skrutiek.
Pieskovanie drevených stropov - MOBILNÉ PIESKOVANIE SLOVENSKO
Typy drevených hranolov a ich použitie
Drevené hranoly sú univerzálnym stavebným prvkom, ktorý nachádza uplatnenie v širokej škále projektov, od jednoduchých záhradných stavieb až po nosné konštrukcie domov. Pri výbere drevených hranolov je dôležité zohľadniť ich účel:
- Ľahké zaťaženie (plotové latky, kvetináče): Pre takéto aplikácie často postačia hranoly s rozmermi 6 × 4 cm alebo 70 × 70 mm.
- Stredné zaťaženie (altánky, pergoly): Pre stavbu altánku s rozmermi 5 × 5 metrov môžu základné hranoly, ktoré sedia na betónových pätkách, mať rozmery 12 × 12 cm. Pre pergoly a altánky sa odporúčajú minimálne hranoly 100 × 100 mm, ideálne však 120 × 120 mm pre lepšiu stabilitu.
- Nosné konštrukcie (drevodomy, stropy): Pri stavbe drevodomov je nevyhnutné použiť certifikované stavebné drevo. Rozmery hranolov pre stropy sa dimenzujú podľa statického výpočtu a môžu dosahovať aj rozmery 150 × 150 mm alebo dokonca 200 × 200 mm. Pri stavbe podkrovia s požiadavkou na nosnosť nad 100 kg/m² sa na drevené stropné hrady skrutkujú hrubšie dosky OSB (22 - 24 mm). Alternatívou môže byť použitie dosiek z masívneho dreva s hrúbkou 22 mm, prípadne kombinácia strešných lát s doskami.
Je vždy lepšie stavbu mierne predimenzovať a vybrať hrubší profil hranola, než podceniť jeho pevnosť.

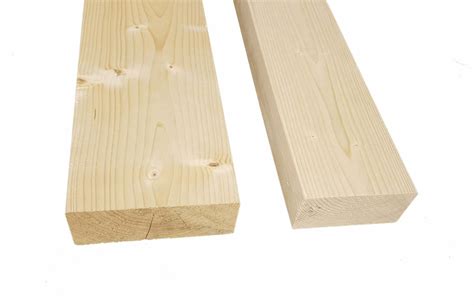

Rozmery a povrchová úprava hranolov
Na trhu sa stretnete s drevenými hranolmi rôznych rozmerov, najčastejšie uvádzaných v milimetroch: 50 × 50, 80 × 80, 100 × 100, 120 × 120, 150 × 150 a 200 × 200 mm. Cena hranola závisí od jeho rozmerov, ale aj od povrchovej úpravy.
- Surové drevo: Vhodné pre menej náročné exteriérové stavby ako kurníky či drevárne, kde nie je dôležitý vzhľad a nehrozí priame poškodenie živicou.
- Hobľované hranoly: Hladký povrch, príjemnejší na dotyk a manipuláciu.
- Morené hranoly: Drevo je zafarbené, čo môže byť esteticky príťažlivejšie.
- Hobľované a morené: Kombinácia oboch úprav.
Pri výbere je dôležité rozlišovať medzi čerstvo narezaným a vysušeným (sterilizovaným) drevom. Čerstvo narezané drevo sa môže krútiť, praskať, vytekať z neho živica a časom meniť farbu aj tvar. Preto sa neodporúča do interiérov. Vysušené drevo je stabilnejšie a vhodné aj do interiéru.
Špecifiká stropov v bungalovoch
Pri výstavbe bungalovov, ktoré sú charakteristické prízemným riešením a často ľahkou strešnou konštrukciou s nízkym sklonom, je konštrukcia stropu dôležitým prvkom. Hoci sa v našich podmienkach častejšie uplatňujú murované stavby, ich konštrukcie sa vzhľadom na riešenie strechy považujú za ľahké. Prízemné domčeky s masívnym stropom sú skôr výnimkou, hoci vytvárajú lepšie podmienky pre riešenie prehrievania interiéru v lete.

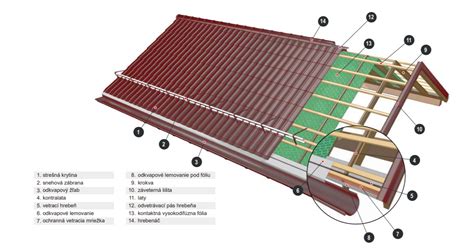

Z konštrukčného hľadiska je pre slovenské bungalovy charakteristická predovšetkým ľahká strecha s nízkym sklonom, v drvivej väčšine prípadov s nosnou konštrukciou z fošňových priehradových väzníkov. Škridlová krytina na nízkom sklone si vyžaduje tesnejšiu poistnú hydroizolačnú vrstvu (PHV). Pri stavbe bungalovu nie je možné vystačiť si s jednoduchou fóliou priamo na krokvách, ktorá sa môže prevesiť. Rozumné riešenie PHV vyžaduje doskové debnenie.
Drevené debnenie sa spolupodieľa na zavetrovaní subtílnej väzníkovej konštrukcie a slúži aj ako bezpečnostný prvok proti vniknutiu do objektu. Návrh strešnej konštrukcie bungalovu sa musí vyrovnať s vlhkostným režimom v podstrešnom priestore. V prípade bungalovu je strešná dutina umiestnená nad ľahkým podhľadom, parozábranou a tepelnou izoláciou. Zvyčajne je jedinou vzduchotesniacou vrstvou medzi interiérom a strešnou dutinou ľahká, v spojoch zlepovaná fólia. Je preto pravdepodobné, že do strešnej dutiny bude prenikať viac vlhkosti, čo si vyžaduje dôkladné vetranie strešnej dutiny.
Izolácia a parozábrana v stropoch bungalovov
Pri riešení stropných konštrukcií v bungalovoch je dôležité venovať pozornosť tepelnej izolácii a parozábrane. Existuje niekoľko spôsobov realizácie:

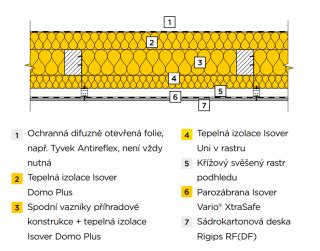

- Minerálna vlna v úrovni spodnej pásnice väzníka: S parozábranou ľahkého typu a opláštením sadrokartónovými doskami na jednoduchom SDK rošte. Nevýhodou je perforácia parozábrany kotviacimi prvkami.
- Dvojitý SDK rošt: O niečo lepšie riešenie oproti jednoduchému.
- OSB dosky kotvené do dolnej pásnice väzníkov: Tepelná izolácia nad doskami a opláštenie SDK doskami. Funkciu parotesniacej a vzduchotesniacej vrstvy plní OSB doska s prelepenými spojmi alebo fólia. Pri správnej realizácii je toto riešenie spoľahlivé. Ako tepelná izolácia sa často používa fúkaná izolácia (minerálna, drevovláknitá, celulózová).
Pri použití PIR dosiek s nízkou tepelnou vodivosťou (ʎ = 0,022 W/m.K) je možné dosiahnuť vynikajúce tepelnoizolačné vlastnosti pri menšej hrúbke konštrukcie, čo môže viesť k zníženiu celkovej výšky objektu. Cena PIR dosiek je síce vyššia ako pri bežných izoláciách, ale v konečnom dôsledku môže priniesť úspory na materiáloch obvodového muriva.
Pri vytváraní skladovacieho priestoru v podstrešnom priestore je potrebné použiť doskové debnenie s medzerami. Nevhodné je použitie plošného difúzne uzavretého materiálu.
Alternatívne konštrukcie a materiály
Pri stavbe sa stretávame aj s alternatívnymi konštrukciami. Napríklad pri rekonštrukcii starých podkroví sa pre nebytové priestory volí drevený pochôdzny strop s nízkymi vstupnými nákladmi. Konštrukcia sa vyberá na základe požiadavky statika na nosnosť viac ako 100 kg/m². V súčasných stavbách sa na drevené nosné hrady skrutkujú hrubšie dosky OSB (22 - 24 mm). Alternatívou môže byť použitie strešných lát s rozmermi 50 × 40 mm a dosiek z masívneho dreva s hrúbkou 22 mm.
Pri výrobe oceľových nosníkov sa často používajú profily v tvare U, ktoré sa spájajú pomocou pásoviny. Tieto nosníky sa ukladajú na betónové základy alebo stĺpy a slúžia ako podpora pre drevené hrady.
Dôležitým aspektom pri práci s drevom je jeho impregnácia proti škodcom, hnilobe a plesniam. Impregnácia sa môže vykonávať štetcom pre lepší účinok, alebo striekaním. Pri väčších plochách je však potrebné zvážiť, či sa oplatí impregnáciu realizovať svojpomocne alebo zveriť profesionálom.
Pri výbere drevených hranolov je dôležité zohľadniť aj druh dreva. Pre exteriér sa často používa smrek alebo agát, zatiaľ čo do interiéru je vhodnejšia borovica.
Výber správnych rozmerov drevených hranolov pre strop bungalovu je komplexný proces, ktorý závisí od mnohých faktorov vrátane zaťaženia, rozpätia, typu konštrukcie a požadovaných tepelnoizolačných vlastností. Dôkladný návrh a výber vhodných materiálov zabezpečí pevnosť, stabilitu a dlhú životnosť celej stavby.
