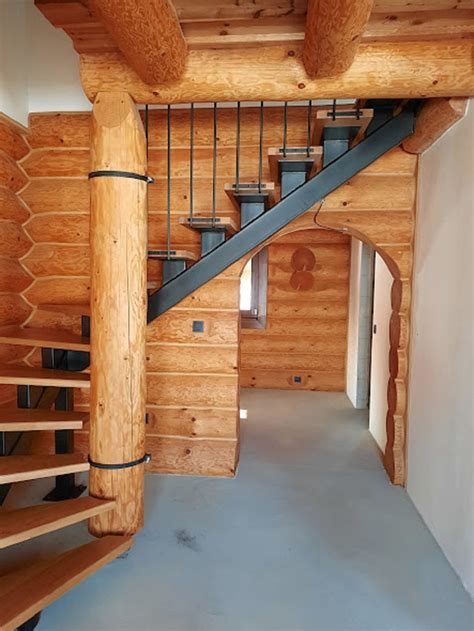

Schodiská sú neodmysliteľnou súčasťou každej budovy, a to nielen z hľadiska funkčnosti, ale aj estetiky. Pri rekonštrukcii alebo modernizácii starších objektov, ale aj pri navrhovaní nových, sa často stretávame s potrebou detailného spracovania a vizualizácie schodísk. Softvér Autodesk Revit ponúka pokročilé nástroje, ktoré umožňujú komplexné modelovanie, správu a prezentáciu rôznych variantov schodísk, čím zjednodušuje celý proces návrhu a komunikácie s klientom.
Varianty Návrhov v Revite: Kľúč k flexibilnému dizajnu
Jednou zo základných, avšak často prehliadaných, funkcií programu Revit sú takzvané "Varianty návrhov" (Design Options). Tento nástroj predstavuje efektívny spôsob, ako spravovať viacero alternatívnych konštrukcií, objektov alebo celých stavebných celkov v rámci jediného projektu či modelu. Názorným príkladom môže byť porovnávanie rôznych farebných variantov fasády, skúmanie viacerých typov konštrukčných vrstiev zelených striech, experimentovanie s rozostavením či druhmi zariaďovacích predmetov, alebo aplikovanie rôznych materiálových charakteristík nábytku. V kontexte nášho príkladu rekonštrukcie schodiska nám varianty návrhov umožňujú pracovať s viacerými konštrukčnými a materiálovými typmi zábradlia na jednom schodisku.

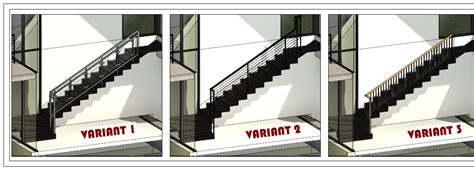

Výhodou využitia variantov návrhov je možnosť ich následnej efektívnej prezentácie klientovi alebo investorovi. Predstavte si situáciu, kde v jednom výkrese Revitu vložíte tri identické 3D pohľady. Každý z týchto pohľadov by sa líšil len v zobrazenom variante zábradlia na schodisku. Jeden pohľad by mohol zobrazovať elegantné lankové zábradlie, druhý moderné zábradlie zo sklenených blokov a tretí funkčné zábradlie tvorené oceľovými stojkami. Táto vizualizácia umožňuje klientovi jednoducho porovnať jednotlivé možnosti a urobiť informované rozhodnutie.
Možnosti návrhu v tutoriáli Revit
Nastavenie a Správa Variánt Návrhov
Proces nastavenia variantov návrhov v Revite začína na karte "Správa" (Manage) na paneli "Ribbon", kde klikneme na tlačidlo "Varianty návrhu" (Design Options). Otvorí sa dialógové okno, ktoré je rozdelené na sekcie "Sada variant" (Option Set) a "Varianta" (Option).
Prvým krokom je vytvorenie "sady variant". Sada variant môže predstavovať určitý celok alebo typ konštrukcie, napríklad schodisko, balkón, fasádu, konferenčný stôl, alebo v našom špecifickom prípade, zábradlie schodiska. Po definovaní sady variant pridávame do nej konkrétne "varianty návrhu". V prípade zábradlia schodiska by to mohli byť napríklad "lankové zábradlie", "sklenené zábradlie" a "stojkové zábradlie".
Po definovaní sád a konkrétnych variant návrhov prechádzame k priradeniu jednotlivých konštrukcií alebo ich častí ku konkrétnej variante v rámci danej sady. Tento proces prebieha tak, že vyberieme objekt zábradlia schodiska, klikneme na malé tlačidlo v strednej spodnej časti Revitu s názvom "Přidat do sady" (Add to Set) a následne vyberieme sadu a konkrétnu variantu, alebo viacero variant, ku ktorým chceme tento objekt priradiť. Dôležité je pochopiť, že ak pridáme zábradlie len do jednej, konkrétnej varianty, v ostatných variantoch sa toto zábradlie nebude vôbec zobrazovať, čím sa efektívne modelujú alternatívy.
Workflow pre úpravu a priradenie objektov
Ak už máme objekt priradený v jednej variante a potrebujeme ho presunúť alebo upraviť pre inú variantu, postup je nasledovný: vyberieme predmetný objekt, skopírujeme ho, prepneme sa do varianty návrhu, do ktorej chceme objekt pridať (toto realizujeme výberom aktuálnych variant v strednej spodnej časti Revitu) a následne v tejto variante vložíme objekt zo schránky zarovnaný na rovnaké miesto. Tu môžeme zmeniť jeho typ, alebo akékoľvek iné vlastnosti, ako sú hodnoty parametrov, trajektória, profil a pod., podľa špecifických potrieb danej varianty návrhu.
Po tomto procese, keď sa budeme prepínať medzi jednotlivými variantami návrhov, sa bude vždy zobrazovať konkrétny typ konštrukcie s jej špecifickými nastaveniami pre danú variantu. Toto umožňuje dynamické prepínanie a okamžitú vizualizáciu rozdielov medzi alternatívami.
Štandardne, keď sme prepnutí v určitej variante návrhu, môžeme vyberať len objekty, ktoré do tejto varianty patria. Toto nastavenie je možné zmeniť odškrtnutím voľby na tlačítku "Vyloučit varianty / Pouze aktivní" (Exclude Options / Only Active). Ak máme zvolené zobrazenie tzv. "Hlavného modelu" (Main Model), zobrazí sa variant návrhu, ktorý je v danej sade nastavený ako primárny. Primárny variant sa nastavuje v dialógovom okne "Varianty návrhu" pomocou rovnomenného tlačidla.
Možnosť meniť zobrazenie konkrétnych variant v konkrétnych pohľadoch je tiež dostupná cez nastavenie vo vlastnostiach "Prepísania viditeľnosti / zobrazenia" (Visibility/Graphic Overrides) v kategórii "Varianty návrhu".
Praktické Aplikácie Variánt Návrhov pri Rekonštrukcii Schodiska
Nástroj "Varianty návrhu" v Revite je mimoriadne užitočný nielen pre prezentáciu, ale aj pre samotný proces rekonštrukcie schodiska. Umožňuje architektonickým a stavebným profesionálom efektívne prezentovať rôzne typy či druhy konštrukcií v rámci jedného projektu.
Materiálové a Konštrukčné Alternatívy Zábradlia
Pri rekonštrukcii schodiska môžeme pomocou variant návrhov jednoducho porovnať rôzne materiály a konštrukčné riešenia zábradlia. Predstavte si nasledovné scenáre:
- Lankové zábradlie: Ideálne pre moderné, minimalistické interiéry. V Revite môžeme modelovať presné rozmiestnenie a typ laniek, ako aj ich uchytenie k stĺpikom.
- Sklenené zábradlie: Poskytuje pocit otvorenosti a luxusu. Môžeme experimentovať s rôznymi typmi skla (plavené, pieskované, s fóliou), hrúbkou skla a spôsobom jeho uchytenia (bodové držiaky, profilový systém).
- Zábradlie z oceľových stojok: Ponúka robustnosť a industriálny vzhľad. V Revite môžeme presne definovať tvar, veľkosť a rozostavenie oceľových stojok, ako aj ich povrchovú úpravu (lakovanie, práškové lakovanie, nerez).
- Kombinované materiály: Možnosť kombinovať drevo s kovom, sklo s drevom a podobne, čím vznikajú unikátne dizajnové prvky.
Úprava Tvaru a Konštrukcie Schodiska
Okrem zábradlia môžeme varianty návrhov použiť aj na modelovanie alternatívnych konštrukcií samotného schodiska:
- Materiál stupňov a podstupníc: Porovnanie drevených, betónových, kamenných alebo kovových stupňov.
- Tvar schodiskového ramena: Možnosť modelovať rovné, točité alebo lomené schodiskové ramená.
- Zmeny v rozmeroch: Testovanie rôznych šírok schodiska, výšky stupňa a hĺbky podstupnice pre optimalizáciu priestoru a komfortu.
Integrácia s Inými Stavebnými Prvkami
Revit umožňuje prepojiť varianty návrhov zábradlia a schodiska s inými stavebnými prvkami, ako sú podlahy, steny a stropy. Napríklad, pri zmene materiálu podlahy pri nástupe na schodisko môžeme v rámci varianty návrhu zmeniť aj jej prevedenie, aby vizuálne ladila s novým zábradlím.
Príklady z praxe a ich aplikácia v Revite
Informácie z poskytnutého textu nám umožňujú ilustrovať, ako by sa tieto princípy aplikovali v reálnych projektoch:
- Novostavby rodinných domov: V projektoch ako "Novostavba rodinného domu - Beňadovo" alebo "Novostavba rodinného domu - k.ú. Oravská Lesná", kde sa spomína kombinácia farebnej omietky, kamenného obkladu a rôznych typov okien, by sme mohli pomocou variant návrhov prezentovať alternatívne materiálové a farebné kombinácie fasády v okolí schodiska, alebo rôzne typy zábradlí na vonkajších schodoch.
- Rekonštrukcie a prestavby: V prípade projektu "Prestavba - rekonštrukcia chaty Slanická osada - Námestovo", kde sa plánuje kompletné odstránenie vrchnej stavby a vybudovanie nových konštrukcií vrátane nového vstupu a vyvýšenej terasy, by varianty návrhov v Revite umožnili detailne modelovať a porovnať rôzne dizajny vnútorného schodiska, vrátane materiálového prevedenia stupňov, podstupníc a zábradlia.
- Polyfunkčné objekty: V projekte "Zmena účelu využitia stavby z rodinného domu na polyfunkčný objekt - Žilina Závodie", kde sa spomína moderný vzhľad s keramickým obkladom imitujúcim drevo a hliníkovými výplňami otvorov, by sme mohli pomocou variant návrhov testovať rôzne typy zábradlí na schodiskách vo verejne prístupných častiach budovy, aby sme dosiahli optimálnu kombináciu bezpečnosti, estetiky a súladu s celkovým dizajnom.
Pokročilé Možnosti a Výhody
Využitie variant návrhov v Revite presahuje rámec jednoduchého porovnávania. Umožňuje:
- Optimalizáciu nákladov: Porovnaním rôznych materiálov a konštrukčných riešení môžeme identifikovať najnákladovo efektívnejšie možnosti bez kompromisov v kvalite.
- Zlepšenie komunikácie: Vizuálna prezentácia rôznych variant návrhov uľahčuje pochopenie a diskusiu s klientmi, čo vedie k rýchlejšiemu rozhodovaniu a menšiemu počtu zmien počas realizácie.
- Zvýšenie kvality návrhu: Možnosť iterovať a testovať viacero alternatív v rámci jedného modelu vedie k lepšie premysleným a optimalizovaným návrhom.
- Dokumentácia: Každá varianta môže byť samostatne dokumentovaná, čo je užitočné pre rôzne fázy projektu a pre archiváciu.
Softvérové riešenia ako Revit, s ich pokročilými nástrojmi ako sú varianty návrhov, zásadne menia spôsob, akým pristupujeme k návrhu a rekonštrukcii stavebných prvkov, akými sú schodiská. Umožňujú nielen efektívnejšiu prácu, ale aj lepšie výsledky, ktoré spĺňajú požiadavky modernej architektúry a stavebníctva.
