Rekonštrukcia Starej Rozvodnej Skrine: Komplexný Sprievodca

Nové elektrické rozvody v byte predstavujú jednu z najhodnotnejších investícií počas kompletnej rekonštrukcie. Aj keď sa to môže zdať ako nákladná a časovo náročná prerábka, najmä ak sa rozhodnete pre prácu svojpomocne bez zapojenia firmy, výsledok stojí za to. Prerobiť elektrické rozvody v byte svojpomocne neznamená len jednodňovú prácu. Aj pri vlastnej iniciatíve budete nevyhnutne potrebovať aspoň jedného kvalifikovaného elektrikára. Ak ste pripravení priložiť ruku k dielu a zapojiť sa do procesu, tento článok je určený práve vám.

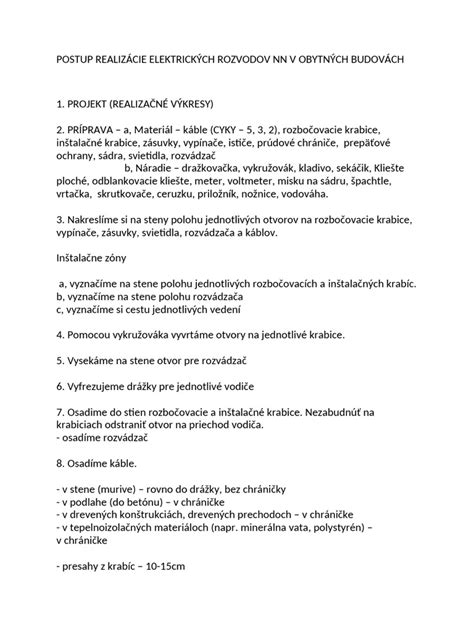

Detailné Plánovanie: Základ Úspešnej Rekonštrukcie

Kľúčom k úspešnej a bezproblémovej rekonštrukcii elektrických rozvodov je dôkladné plánovanie. Vytvorenie detailného plánu vám umožní pripraviť sa na všetky kroky a potenciálne výzvy. V našom prípade sme si každý deň prerábky naplánovali do najmenších detailov: od konkrétneho začiatku prác, cez postupnosť jednotlivých krokov, až po zoznam vecí, na ktoré nesmieme zabudnúť. Tento prístup nám pomohol presne určiť objem prác a realisticky odhadnúť časovú náročnosť.

Hrubá Práca a Odborná Pomoc

Praktická rada: Pri plánovaní objemu prác je dôležité si ujasniť, či vám elektrikár pomôže aj s tzv. hrubou prácou. Tá zahŕňa odstránenie starej kabeláže, prípravu drážok pre nové rozvody a ich následné zapravenie stierkou. Ide o menšie búracie práce, ktoré nie všetci elektrikári vykonávajú, pretože priamo nesúvisia s ich primárnym remeslom. Niektorí sa totiž zameriavajú výlučne na ťahanie a zapájanie nových rozvodov. V tejto fáze je neoceniteľné nechať si poradiť od vášho elektrikára. Nesnažte sa za každú cenu ušetriť čas alebo náklady vynechaním dôležitých krokov. Dôverujte skúsenostiam vášho elektrikára; ak tomu tak nie je, je lepšie sa vrátiť k bodu plánovania. Pozorne počúvajte jeho rady a sami si v duchu predstavujte, ktoré práce zvládnete sami a na ktoré budete potrebovať jeho pomoc.

Trasa pre Nové Rozvody: Premyslené Vedenie Káblov

Naplánovanie trasy pre nové elektrické rozvody je rovnako dôležité ako samotný plán prerábky. Postupovali sme spoločne s elektrikárom a prešli sme celú plánovanú trasu od hlavnej rozvodnej skrine až po jednotlivé zásuvky v miestnostiach. Skúsenosti elektrikára sa ukázali ako neoceniteľné. Vďaka nim dokázal navrhnúť optimálnu trasu pre nové káble, ktorá bola nielen ekonomická z hľadiska dĺžky, ale aj minimalizovala nutnosť rozsiahleho rozbíjania stien.

Nákup Materiálu a Príprava Náradia: Všetko na Jednom Mieste

Až po detailnom naplánovaní trasy nových rozvodov je možné pristúpiť k nákupu potrebných materiálov. Pri rekonštrukcii elektrických rozvodov v byte alebo dome budete potrebovať medené káble, elektrické zásuvky a vypínače. Ak plánujete vymeniť aj starú rozvodnú skriňu s ističmi, nezabudnite na jej nákup a príslušenstvo. Kľúčová je tiež tzv. elektrikárska sadra, ktorej nikdy nie je dosť, a jemná stierka na vyspravenie nových drážok.

Presný zoznam materiálu, vrátane dĺžky káblov a typov elektroinštalačného materiálu, vám určí váš elektrikár na základe navrhnutej schémy. S pripraveným nákupným zoznamom sme sa vydali do obchodu s elektroinštalačným materiálom.

Rezerva a Vrátenie Nepoužitého Materiálu

Praktická rada: Vždy je dobré počítať s malou rezervou, najmä čo sa týka káblov. Ak vám elektrikár odporučí pripočítať k plánovanej dĺžke 5 až 10 metrov navyše, rozhodne ho poslúchnite. V prípade, že vám po prerábke zostane nepoužitý zväzok medených káblov, informujte sa v predajni, či je možný jeho vrátenie. Niektoré obchody umožňujú vrátenie nepoužitého materiálu do určitého časového obdobia od nákupu.

Časový Harmonogram Rekonštrukcie: Päť Dní Práce

Celková rekonštrukcia elektrických rozvodov v našich izbách trvala päť dní. Tento časový údaj je však orientačný a závisí od mnohých faktorov, vrátane rozsahu prác a vašich možností. Je dôležité dohodnúť si presný časový plán s vaším elektrikárom. V našom prípade sme s prípravnými prácami, ako je odstránenie starých líšt a vysekávanie drážok, začali už v stredu. Vo štvrtok a piatok sme spolu s elektrikárom dokončili drážky na svetelné káble a natiahli nové rozvody. Víkend bol potom venovaný ťahaniu káblov a ich zapájaniu.

Deň Prvý: Prípravné Práce v Teréne

Prvé dni sme pracovali najmä sami, bez priamej pomoci elektrikára. Vykonali sme všetky prípravné práce, ako je odstránenie starých podlahových líšt a časti plávajúcej podlahy, ktorú sme plánovali meniť. Tieto práce nie sú časovo náročné a nevyžadujú si voľno v práci. Hluk a stavebný neporiadok sme riešili po pracovnej dobe, maximálne do siedmej večer, aby sme nerušili susedov.

Výmena plávajúcej podlahy nie je priamo súčasťou prerábky elektrických rozvodov, ale je veľmi praktická. Eliminuje potrebu starať sa o ňu a zakrývať ju počas prác. Tento krok preto odporúčame zvážiť.

Nové rozvody do zásuviek v izbách sme naplánovali viesť popod steny. V miestach, kde sa spájajú steny a podlaha, sme pomocou zbíjacej vŕtačky vysekali drážky pre nové káble. V panelových domoch sú tieto miesta často spojené maltou alebo iným mäkším materiálom, ktorý sa dá relatívne ľahko rozbiť. Veľkosť drážky sa pohybuje od 3 do 5 cm, v závislosti od počtu a druhu použitých káblov.

V jednej z izieb sme pripravili drážku na káble, ktoré mali viesť na druhú stranu miestnosti. Najjednoduchšou cestou sa ukázal byť prah vo dverách, kde sú panely spojené mäkším materiálom.

Deň Druhý: Pokračovanie vo Vysekávaní Drážok

Druhý deň sme pokračovali vo vysekávaní drážok v spálni, pričom sme postupovali rovnako ako v predchádzajúci deň. Zbíjacia vŕtačka nám umožnila vytvoriť drážky pozdĺž stien.

Deň Tretí: Náročné Drážkovanie

Tretí deň ráno sme sa presunuli do obchodu s elektroinštalačným materiálom pre nákup všetkých potrebných komponentov. O ôsmej sme spolu s elektrikárom začali s dokončovaním drážok pre káble. Tento deň bol prvým, kedy sme pracovali od rána do večera, čo nám pomohlo stihnúť všetky naplánované práce. Okrem drážok na zásuvky bolo potrebné vysekať aj drážky pre svetelné káble, ktoré vedú k stropným svietidlám.

Toto je pravdepodobne najnáročnejšia a najprašnejšia časť celej prerábky. Vyžaduje si špeciálnu drážkovaciu frézu, ktorá dokáže vybrúsiť presné drážky. Ak ani váš elektrikár nedisponuje týmto nástrojom, je možné si ho požičať. Požičovné nie je vysoké, ale budete si musieť dokúpiť správne kotúče, s čím vám poradia v predajni. Pri práci s drážkovacou frézou vzniká značné množstvo prachu, preto odporúčame použiť priemyselný vysávač, ktorý je možné pripojiť priamo k fréze. Aj keď nie vždy odsávanie funguje na sto percent, minimalizuje to množstvo prachu v miestnosti.

Deň Štvrtý: Vŕtanie Otvorov a Ťahanie Káblov

Po príprave všetkých drážok a trás pre nové káble sme sa pustili do vŕtania otvorov pre zásuvky. Na tento účel budete potrebovať špeciálny vykružovák, ktorý sa pripája k vŕtačke alebo karbobrúske. Pri panelových bytoch je nevyhnutný vykružovák s diamantovými segmentami, ktorý si poradí s tvrdosťou panelových stien. Pri tehlových stavbách postačí menej odolný nástroj. Cena vykružováku môže byť vyššia, preto sa poraďte v obchode. Bez tohto nástroja by bolo vytváranie otvorov pre zásuvky extrémne náročné a výsledok by nemusel byť estetický.

Praktická rada: Na vŕtanie otvorov pre zásuvky odporúčame použiť karbobrúsku. Vďaka vyššiemu výkonu a otáčkam vytvorí hladšie a rovnomernejšie otvory.

Po pripravení všetkého sme s elektrikárom pristúpili k inštalácii nových elektrických káblov a zásuviek. Tu sa ukazuje dôležitosť dobrého plánu a schémy inštalácie. Je kľúčové vedieť, koľko káblov a akého druhu ide do ktorej drážky, a tiež správny smer ich vedenia, ktorý určuje smer toku elektriny.

Deň Piaty: Zakrytie Káblov a Finálne Zapojenie

Po natiahnutí káblov a inštalácii zásuviek prišiel čas na zakrytie drážok a finálne zapojenie. Túto fázu sme si rozdelili: ja som sa venoval vysprávke drážok, zatiaľ čo elektrikár sa postaral o zapojenie káblov v rozvodnej skrini. Práca na celý deň pre oboch.

Na vyspravenie drážok je ideálna jemná stierka, ktorá je po zatvrdnutí pevná a odolná. Aj keď som s takouto prácou nemal predchádzajúce skúsenosti, po zhliadnutí niekoľkých videí a poradení sa s rodinou som sa do toho pustil. Výsledkom boli hladké steny bez viditeľných stôp po prerábke. Elektrikár vykonal svoju prácu bezchybne a na konci dňa sme si mohli s dobrým pocitom vychutnať zaslúžené pivo. Najťažšiu časť sme mali za sebou!

Po prerábke vás samozrejme čaká maľovanie stien. Odporúčame zvážiť aj maľovanie stropu, keďže elektrické práce sú spojené s prašnosťou.

Náklady, Materiál a Náradie: Investícia do Bezpečnosti

Celkové náklady na našu rekonštrukciu elektrických rozvodov sa pohybovali okolo 400 eur. Táto suma zahŕňa materiál, požičovné náradia a odmenu pre elektrikára. Okrem finančných nákladov je potrebné zarátať aj čas a energiu, ktoré do prerábky investujete.

Zoznam Použitého Materiálu:

• Medené káble - cca 50 metrov v rôznych hrúbkach
• 6 ks zásuviek, 2 ks vypínačov
• Elektrikárska sadra - 1x 5 kg (+ 1x 5 kg rezerva)
• Sadrová stierka - 1x 10 kg (zostalo cca 7 kg)
• Biela farba Primalex Polar - 1x 15 kg + 1x 7 kg

Zoznam Potrebného Náradia:

• Zbíjacia vŕtačka
• Drážkovacia fréza + kotúče
• Karbobrúska
• Priemyselný vysávač
• Elektroinštalačné náradie

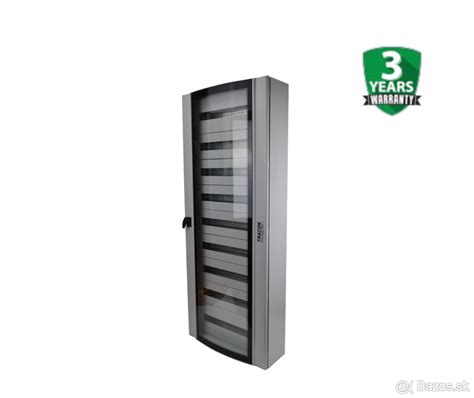

Rozvodná Skriňa: Srdce Elektrickej Inštalácie

Elektrická inštalácia v modernom objekte je komplexný systém, ktorého spoľahlivú a bezpečnú funkciu zabezpečuje niekoľko kľúčových komponentov. Jedným z najdôležitejších, hoci často prehliadaným, je rozvodná skriňa, známa tiež ako ističová skrinka. Tento prvok slúži ako centrálny distribučný bod, ktorý zodpovedá za bezpečné a organizované rozdelenie elektrickej energie do jednotlivých častí objektu. Bez kvalitnej a správne zvolenej rozvodnej skrine by bola celá elektrická sieť zraniteľná a nefunkčná.

Funkcia a Význam Rozvodnej Skrine

Rozvodná skriňa, nazývaná aj ističová skrinka, je základným prvkom každej elektrickej inštalácie. Jej primárnou úlohou je zabezpečiť bezpečné rozdelenie napájania pre jednotlivé koncové body odberu elektrickej energie. Predstavte si ju ako riadiace centrum vašej domácej alebo firemnej elektrickej siete. Tu sa hlavný prívod elektriny rozčlení na menšie obvody, ktoré napájajú jednotlivé spotrebiče, osvetlenie, zásuvky a iné elektrické zariadenia. Každý z týchto obvodov je chránený ističom, ktorý v prípade preťaženia alebo skratu automaticky preruší dodávku elektriny, čím predchádza poškodeniu zariadení a potenciálnym nebezpečenstvám, ako sú požiare. Rozvodné skrine sú srdcom vášho fotovoltického systému, a preto je dôležité vyberať len tie najkvalitnejšie.

Typy a Delenie Rozvodných Skríň

Rozvodové skrinky sú dostupné v rôznych typoch vyhotovenia, pričom sa odlišujú najmä podľa účelu, konkrétnych požiadaviek vrámci inštalácie, kapacity, umiestnenia a taktiež rôznej miery zabezpečenia.

Podľa účelu použitia:

• Bytové rozvodnice: Najčastejšie sa používajú v bytoch a rodinných domoch, kde rozdeľujú prívod na zásuvkové, svetelné a ďalšie obvody. Delia sa na podomietkové a nadomietkové, mávajú kapacitu 4 - 72 prístrojových modulov.
• Priemyselné a stavebné rozvodnice: Tieto rozvodnice sú navrhnuté pre náročnejšie prevádzkové podmienky. Sú robustnejšie, odolnejšie voči mechanickému poškodeniu a vplyvom počasia, a sú určené pre napájanie väčších prevádzok, strojov alebo dočasných elektrických inštalácií na stavbách.
• Rozvodnice pre fotovoltické systémy: Sú špeciálne navrhnuté na bezpečnú distribúciu energie generovanej solárnymi panelmi a jej pripojenie k distribučnej sieti alebo batériovému úložisku.

Podľa umiestnenia a odolnosti:

• Interiérové rozvodnice: Určené na montáž vo vnútorných priestoroch, kde nie sú vystavené priamym poveternostným vplyvom. Ich konštrukcia klade dôraz na estetiku a jednoduchú integráciu do interiéru.
• Exteriérové rozvodnice: Pre vonkajšie použitie sú nevyhnutné rozvodnice s vysokým stupňom ochrany proti vniknutiu vody a prachu (napr. IP65). Tieto skrine musia odolať dažďu, snehu, vlhkosti a prachu.

Materiálové vyhotovenie:

• Plastové rozvodné skrine: Najmenej odolné, ale často najlacnejšie a najľahšie. Vhodné pre menej náročné interiérové aplikácie.
• Kovové rozvodné skrine: Odolnejšia voľba, poskytujú lepšiu mechanickú ochranu a sú často používané v priemyselných priestoroch.

Kapacita a veľkosť:

Kapacita rozvodnej skrine sa udáva v počte modulov, ktorý určuje, koľko ističov a iných modulárnych prístrojov je možné osadiť. Pri výbere je dôležité zohľadniť súčasné potreby a ponechať priestor pre budúce rozšírenia.

Stupeň Krytia (IP) a jeho Význam

Stupeň krytia IP (Ingress Protection) vyjadruje odolnosť rozvodnej skrine voči vniknutiu pevných častíc a vody. Skladá sa z dvoch čísel: prvé označuje ochranu pred pevnými časticami, druhé pred vodou.

• IP40: Chráni pred časticami väčšími ako 1 mm a dotykom nástrojom. Nie je chránená proti vode. Typické pre vnútorné použitie.
• IP65: Zabezpečuje úplnú ochranu pred prachom a ochranu proti prúdom vody tryskajúcim z ľubovoľného smeru. Vhodné pre vonkajšie použitie alebo do vlhkých priestorov.

Riešenie Problémov s Rozvodnou Skriňou: Diagnostika a Údržba

Ako dodávateľ rozvodných skríň som sa stretol s mnohými problémami. Efektívna údržba a oprava sú kľúčové pre bezpečnú a spoľahlivú prevádzku elektrického systému.

1. Dôkladná Vizuálna Kontrola

Prvým krokom pri akejkoľvek oprave je vizuálna kontrola. Skontrolujte exteriér skrine na známky poškodenia (praskliny, preliačiny, hrdza). Poškodený kryt môže vystaviť vnútorné komponenty vlhkosti a prachu. Opatrne otvorte skriňu a skontrolujte zapojenie - či nevykazuje známky rozstrapkania, prehriatia alebo uvoľnených spojov. Prehriate vodiče môžu mať zmenenú farbu, rozstrapkané vodiče odhalia vodivé jadro a uvoľnené spoje môžu spôsobiť prerušované výpadky alebo elektrický oblúk.

2. Testovanie Elektrických Komponentov

Po vizuálnej kontrole je čas otestovať komponenty. Ističe chránia systém automatickým vypnutím napájania pri preťažení alebo skrate. Pomocou multimetra otestujte kontinuitu ističa. Dôležitý je aj istič s lisovaným puzdrom 4P (prúdový chránič), ktorý detekuje zvodový prúd. Na jeho testovanie existujú špecializované testery.

3. Oprava alebo Výmena Komponentov

Ak identifikujete chybné komponenty, rozhodnite sa pre opravu alebo výmenu. Menšie problémy, ako uvoľnené pripojenie drôtu, môžete jednoducho utiahnuť. Pri výmene vždy používajte vysokokvalitné náhradné diely kompatibilné s vašou rozvodnou skriňou.

4. Pravidelné Čistenie

Prach, nečistoty a nečistoty môžu ovplyvniť výkon komponentov. Pravidelné čistenie mäkkou kefou alebo stlačeným vzduchom pomôže predchádzať problémom. V prípade odolných nečistôt použite jemný čistiaci roztok a čistú handričku.

5. Riešenie Problému Prehrievania

Prehrievanie rozvodnej skrine môže byť spôsobené preťažením, zlou ventiláciou alebo chybnými komponentmi. Skontrolujte zaťaženie obvodov a uistite sa, že vetracie otvory nie sú zablokované. Ak problém pretrváva, môže byť na vine chybný komponent.

6. Modernizácia Rozvodnej Skrine

V niektorých prípadoch, najmä pri starých rozvodných skriniach alebo zmenených elektrických potrebách, je vhodnejšie zvážiť modernizáciu. Napríklad, ak potrebujete väčšiu kapacitu, inovácia na väčšiu stojanovú elektrickú skriňu môže uspokojiť vaše budúce potreby.

Záver: Zvládnuteľná Výzva s Dobrým Prístupom

Na prvý pohľad sa môže zdať, že rekonštrukcia elektrických rozvodov je mimoriadne náročná záležitosť. Nebudeme si klamať, nie je to úplne ľahké. Avšak, s odhodlaním, správnymi ľuďmi na pomoc a ochotou priložiť ruku k dielu, je možné tento cieľ úspešne dosiahnuť a zveľadiť tak svoj domov. Ak máte skúsenosti s podobnou prerábkou alebo sa na ňu pripravujete a máte otázky, neváhajte sa podeliť v komentároch. Držíme vám palce!
