Rekonštrukcia elektroinštalácie v kuchyni: Od starých hliníkov po moderné indukčné varné dosky

Kuchyňa je v moderných domácnostiach často najviac zaťaženou miestnosťou. Kombinácia výkonných spotrebičov, od indukčných varných dosiek a vstavaných rúr až po umývačky riadu, mikrovlnky a kávovary, kladie extrémne nároky na elektroinštaláciu. Staré inštalácie, ktoré boli navrhnuté pre skromnejšie časy s jedinou zásuvkou pre chladničku a rádio, už dávno nespĺňajú tieto požiadavky. Rekonštrukcia elektroinštalácie v kuchyni, vrátane výmeny vypínačov a rámčekov, sa tak stáva nevyhnutnosťou pre bezpečnosť, funkčnosť a komfort.

Prečo je stará elektroinštalácia v kuchyni nedostatočná?

Bývate v staršom dome alebo byte a kombinácia zapnutej práčky a rýchlovarnej kanvice vám vyhadzuje poistky? To je presne jeden z možných dôvodov, prečo je nutné pristúpiť k rekonštrukcii elektriny. Staré hliníkové rozvody bez prúdových chráničov (RCD) a s jedným zásuvkovým okruhom pre celú kuchyňu už nezodpovedajú záťaži moderných spotrebičov.

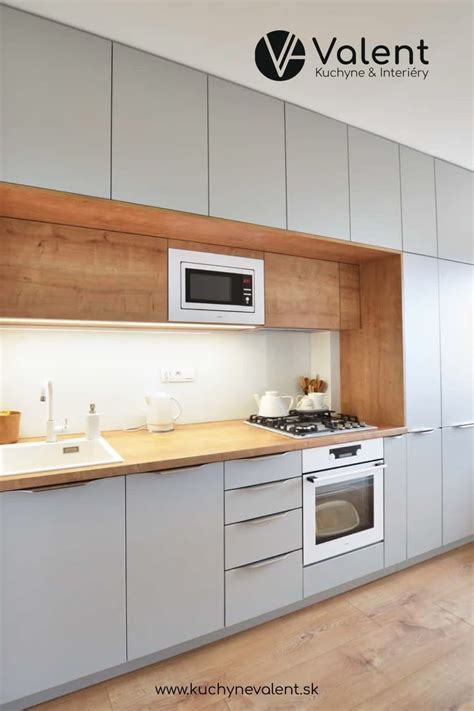

Uvažujme typický panelákový 3-izbový byt so starou kuchyňou: často nájdeme jeden zásuvkový okruh napájajúci polovicu bytu, s hliníkovými vodičmi a bez RCD. Súčasná kuchyňa si však vyžaduje pripojenie indukčnej varnej dosky, rúry, umývačky, mikrovlnky, espressa a LED podlinkového osvetlenia. Súčet príkonov týchto spotrebičov môže ľahko prekročiť 4 500 W. Pri napätí 230 V to predstavuje približne 19,5 A, čo je viac, než znesie bežný zásuvkový istič s hodnotou 16 A.

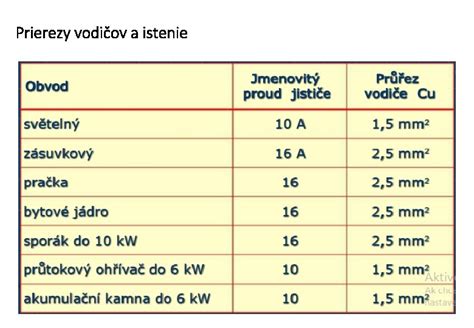

Okrem nedostatočnej kapacity sú staré inštalácie často charakteristické aj použitím hliníkových vodičov. Hliník, hoci bol kedysi výhodný z finančného hľadiska, má tendenciu časom prechádzať procesom tzv. sublimácie, čo znamená, že sa jeho objem zmenšuje. To vedie k postupnému uvoľňovaniu spojov, ktoré sa môžu prejavovať iskrením v zásuvkách. Podľa aktuálnych bezpečnostných a technických noriem je používanie hliníka pri elektrických rozvodoch vyslovene zakázané. Prechod z hliníka na meď je preto jednou z kľúčových bezpečnostných úprav. Ak je pôvodná inštalácia v hliníku, najbezpečnejším riešením je kompletná výmena vedení do kuchyne v medi. Prechod Al → Cu je možný len v prístupných krabiciach pomocou vhodných prechodových svoriek.

Normy a zodpovednosť: Bezpečnosť na prvom mieste

Elektroinštalácia v kuchyni musí byť v súlade s prísnymi normami. Medzi najdôležitejšie patria STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-52 (výber vodičov) a STN 33 2130 (bytové inštalácie), ako aj ďalšie príslušné normy.

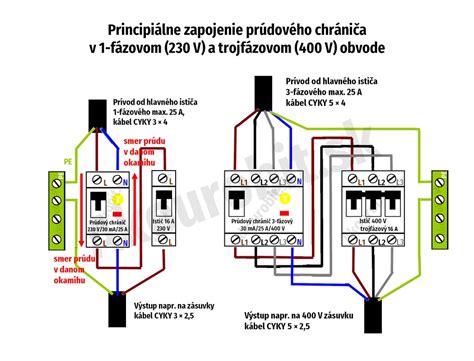

Jedným z kľúčových bezpečnostných prvkov je prúdový chránič (RCD). Dôležité upozornenie: Všetky zásuvky v kuchyni sú určené na používanie laikmi a nachádzajú sa v prostredí so zvýšeným rizikom poškodenia vplyvom pary, mastnoty a vody. Nové zásuvkové okruhy by preto mali byť vždy chránené prúdovým chráničom s vybavovacím prúdom ≤ 30 mA podľa STN 33 2000-4-41. V nových inštaláciách majú byť podľa STN 33 2000-4-41 všetky zásuvky do 32 A určené na používanie laikmi chránené RCD ≤ 30 mA. Kuchyňa by mala mať zásuvkové okruhy chránené RCD ≤ 30 mA.

Pri zásahu do rozvádzača, zmene okruhov, výmene istenia a prechode z hliníka na meď (Al → Cu) vždy musí zasiahnuť odborná firma s príslušnými licenciami.

Návrh novej elektroinštalácie v kuchyni

Ešte pred návrhom novej linky je dobré vedieť, s čím pracujete. Pre komplexný návrh je potrebné zozbierať nasledujúce informácie:

• Pôdorys kuchyne.
• Zoznam všetkých plánovaných spotrebičov s ich príkonmi.
• Predstava o počte a umiestnení zásuviek.
• Požiadavky na LED podlinkové osvetlenie.
• Informácia o stave existujúcej elektroinštalácie.

Počet a typ zásuviek

Odpoveď na otázku, koľko zásuviek je potrebných, závisí od typu kuchyne a intenzity jej používania. V moderných kuchyniach je nedostatok zásuviek často najviac pociťovaný. Pri menších kuchyniach sa odporúčajú minimálne 2 zásuvkové okruhy pre pracovnú dosku, plus samostatné okruhy pre varnú dosku, rúru a často aj umývačku.

Rozmiestnenie zásuviek rozhoduje o tom, či bude kuchyňa v praxi pohodlná, alebo budete žiť na predlžovačkách. Kuchynský ostrovček bez zásuvky je dnes skôr chybou návrhu. Prívod do ostrovčeka riešte včas - ideálne v pevnej chráničke v podlahe, s presnou dokumentáciou trasy. Zásuvky nad pracovnou doskou bývajú typicky vo výške približne 10-15 cm nad doskou.

V jednom viacrámčeku môžu byť zásuvky pripojené aj na rôzne okruhy - to však vyžaduje správne riešené inštalačné krabice a jasné označenie okruhov v rozvádzači.

Osvetlenie

Osvetlenie kuchyne ako celku riešime v špecializovaných článkoch. LED pásy v kuchyni sú často v nepretržitej prevádzke, preto je dôležité zvoliť správne napätie (12 V vs. 230 V) a kvalitné prevedenie.

Varné dosky a trojfázové pripojenie

Pri výbere a inštalácii spotrebičov s vysokým výkonom, ako sú indukčné varné dosky, je často nevyhnutné zvážiť trojfázové pripojenie. Trojfázová elektroinštalácia predstavuje čoraz častejšie nevyhnutný prvok vybavenia nielen v modernej kuchyni, ale aj v dielni či pracovni v rodinných domoch a bytoch. Je to elektrický rozvod s napätím 230/400 V, ktorý sa skladá z piatich vodičov: troch fáz, neutrálneho N vodiča a ochranného PE vodiča. Trojfázové obvody sa používajú v domácnostiach vybavených zariadeniami s veľkým výkonom, ako sú elektrické mikrovlnky, varné dosky, elektrické kotly, ohrievače vody, bojlery alebo elektrické podlahové vykurovanie. Závisí to od príkonu sporáka a dĺžky prívodu. V prípade, ak vo vašej domácnosti elektrina postupne nahrádza plyn, musíte myslieť aj na hlavný prívod. Jedna fáza je postačujúca len v tom prípade, ak elektrinou svietite a používate klasické domáce spotrebiče. Keď budete elektrinou variť alebo kúriť, potrebujete využívať fázy 3. V rodinnom dome nie je takáto "prerábka" problémom, avšak v bytovom dome sa trojfázové rozvodné skrine väčšinou nachádzajú na chodbách alebo v pivnici. Podľa aktuálnych technických a bezpečnostných noriem ste pri výmene, ale i rekonštrukcii elektrických rozvodov, povinní elektromerový rozvádzač umiestniť tak, aby sa nachádzal na verejne prístupnom mieste. Pri výmene elektrických rozvodov v dome musíte teda počítať s mierne zvýšenými nákladmi na prerobenie prípojky alebo hlavného domového vedenia.

Výmena elektroinštalácie: Na čo sa pripraviť?

Rekonštrukcia elektroinštalácie v staršom dome je komplexný proces, ktorý si vyžaduje odborné znalosti a skúsenosti. Prvým krokom je dôkladná diagnostika existujúcej elektroinštalácie. Skúsený elektrikár by mal skontrolovať stav rozvodov, ističov, zásuviek a svietidiel. Po vypracovaní plánu sa pristúpi k odstráneniu starej elektroinštalácie a následnej inštalácii novej.

Pri rekonštrukcii domu alebo bytu zvyčajne zistíme, že elektrické rozvody nie sú vyhovujúce. Obvykle preto, že sme v minulosti nemali také množstvo elektrospotrebičov, aké máme dnes. Nedostatok zásuviek sa najčastejšie najviac pociťuje v kuchyni alebo kúpeľni. Okrem toho samotné rozvody môžu byť preťažené, elektroinštalácia spôsobuje časté vypadávanie poistiek. Aj v tomto prípade je najlepšie vyhľadať pomoc odborníka elektrikára alebo firmu, ktorá sa zaoberá týmito prácami.

Úprava starej elektroinštalácie zahŕňa výmenu nevyhnutných častí alebo všetkých elektroinštalácií v už postavenom dome, byte alebo akomkoľvek nebytovom priestore. Prispôsobia elektroinštalácie v existujúcich objektoch. Niekde je potrebné všetky inštalácie vymeniť (napr. dvojžilové vedenie za trojžilové) alebo vylepšiť existujúce inštalácie, ktoré nespĺňajú určené požiadavky.

Nie je vhodné kombinovať starú elektroinštaláciu s novou. Pri prerábkach sa často stretávame s vetami ako napríklad: "Zbytočne toľko zásuviek, tu nám stačí iba jedna"; "Do kúpeľne nad umývadlo a pod kuchynskú linku nám netreba svetlo", a podobne. Tí, čo si nechajú poradiť, časom ďakujú a tí tvrdohlavejší od nás žiadajú, či by sa to dalo prerobiť a dávajú nám za pravdu. V dnešnej internetovej dobe je dobré myslieť aj na slaboprúd, hoci Wi-Fi je už samozrejmosťou takmer všade, ale predsa len prenos dát cez kábel to ešte neprekonáva. Treba taktiež myslieť aj na TV kábel a anténu.

Výber firmy a materiálov

Na prvom mieste je dôkladný výber "majstra" elektrikára, aby spĺňal všetky potrebné licencie a paragrafy na výkon prác. Nepodceňujte ani výber materiálov. TIP: Pri výbere materiálov a jednotlivých komponentov sa určite neoplatí šetriť.

Nie je to však také jednoduché. Niečo zvládnete sami a niečo musí urobiť odborník. Naša rekonštrukcia sa týka konkrétnej situácie. Noví majitelia kúpili dom zo 70. rokov, ktorého pôvodní majitelia si všetky práce spravili sami. Žiaľ, všetko vrátane elektriny. Pretože neodborne riešené rozvody a nelogicky zapojené obvody sú strašiakom každej domácnosti. Hrozí totiž riziko nielen problémových situácií a výrazného obmedzenia každodenného života, ale predovšetkým skrat a vyhorenie domu. Nutnosť rekonštrukcie elektriny bola zrejmá už zo slov bývalých majiteľov, ktorí popisovali vyššie uvedenú situáciu so zapojenou kanvicou a práčkou, čo im vyhodilo elektrinu na celom poschodí.

Je isté, že sa do stien budú sekať drážky, takže sa nemusíte báť spraviť neporiadok. Ak sa do drážok púšťate sami, prejdite si miestnosť, zmerajte vzdialenosti od budúceho umiestnenia nábytku, ujasnite si rozvrhnutie každého vybavenia. Samotné drážkovanie môže byť veľmi namáhavá práca aj na niekoľko dní, vždy to závisí od veľkosti priestoru a materiálu, z ktorého sú steny postavené. Niekedy je potrebné vyrezať veľký priestor v podlahe. Drážkovanie zahŕňa aj vyrezanie dostatočne veľkých otvorov na elektroinštalačné škatuľky. Určite ich spoznáte, sú zaoblené, často sa dajú zložiť dohromady alebo sa už predávajú aj dvojité a cez otvory sa do nich vkladajú káble. Drážkovacia fréza s diamantovými kotúčmi je vynikajúcim nástrojom. Rýchlo vyvŕta drážky a dá sa k nemu pripojiť vysávač, takže jemný prach hneď aj čistíte. Aj tak ale musíte zvyšok otvoru vysekať kladivom a ručným sekáčom, čo môže byť zbytočne zdĺhavé a namáhavé.

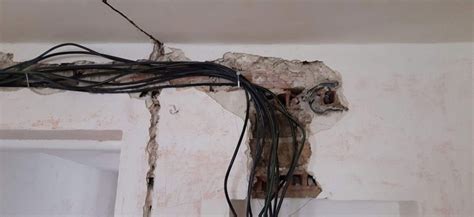

Ak sa vám podarilo vysekať všetky drážky a otvory, prichádza na rad vkladanie samotných káblov. Predsa len aj pri pokladaní káblov môžete niečím prispieť k dielu. Káble je nutné udržať v drážkach. Spočiatku sa používajú dostatočne veľké klince, ale zásadná je sadra, ktorá pomerne rýchlo schne. Je potrebné dodať, že na sadrovanie sú občas potrební dvaja. Jeden sadruje a druhý drží káble v drážkach tak, aby nevytŕčali z otvoru. Kým začnete kábel sadrovať, slabým prúdom vody jemne navlhčite oblasť drážky.

Dĺžka trvania a náklady

Výmena, ale i rekonštrukcia elektroinštalácie, trvá spravidla týždeň až dva. Demontáž elektroinštalácie zahŕňa odstránenie všetkých starých káblov, zásuviek a iných komponentov. Druhou fázou je inštalácia nových elektrických prvkov. Tá zväčša trvá cca týždeň, je to však individuálne. Keďže výmena elektroinštalácie nebude trvať deň ani dva, ale minimálne týždeň, je rozumné dopredu zvážiť náhradné bývanie, a to hlavne v prípade panelákových bytov.

Presnú cenu elektroinštalácie zistíte len na vyžiadanie u danej firmy. Závisí totiž od mnohých faktorov, ako je jej typ, od rozmerov bytu a, samozrejme, i kvality použitého materiálu. Potom tu máme aj cenníky jednotlivých firiem či elektrikárov. Ďalej sa musíte rozhodnúť, či necháte nákup materiálu na firme, alebo ho zrealizujete sami. Prvá možnosť môže byť drahšia, je však istejšia. Výmena elektroinštalácie, pri ktorej nebudete „ťahať“ žiadne nové káble či vyrezávať nové zásuvky do steny, je vo všeobecnosti lacnejšia ako tá, pri ktorej sa rozhodnete pre nové prvky. Ďalší rozdiel v cene urobí aj typ elektroinštalácie. TIP: Niektoré elektroinštalačné firmy ponúkajú v rámci svojich služieb aj omietnutie stien po realizácií prác.

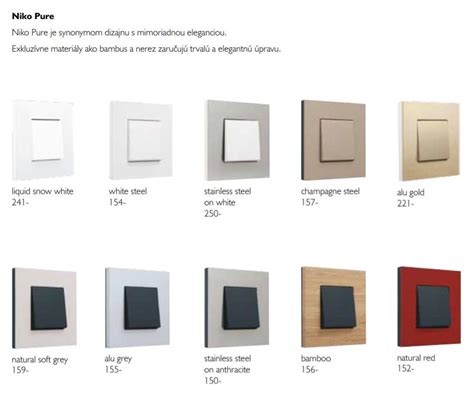

Vypínače a rámčeky: Funkčnosť a estetika

Vypínače a rámčeky si často počas dňa ani nevšimneme, ich čas prichádza po zotmení. Hoci nejde o najväčšiu položku z rozpočtu na stavbu či prestavbu, vypínače majú vplyv na celkový dojem z bývania. Máte ich na očiach a dennodenne sa ich dotýkate. Ich správne rozloženie a výber vám zaručí pohodlné bývanie. Nešetrite na nesprávnom mieste, veď životnosť kvalitného vypínača je minimálne 10 rokov.

Vypínače, kedysi ručne ovládané mechanické spínače, slúžia na zapínanie a vypínanie osvetlenia. Zabezpečujú, aby po vypnutí nebolo v spotrebiči napätie. Táto dôležitá súčasť elektroinštalácie však dnes už plní aj ďalšie úlohy.

• Klapka/Kolíska: Je najnápadnejšou časťou vypínača. Otočné vypínače s pružinovým mechanizmom vystriedali páčkové, neskôr kolískové a klapkové vypínače. Dnes najčastejšie využívame vypínače s veľkoplošnou klapkou. Špeciálne funkcie plnia aj klapky otočné a displejové s tlačidlami. Na výber máte okrem tradičnej veľkoplošnej aj klapky s kontrolkou.
  • Orientačná kontrolka: Slúži pre lepšiu orientáciu v tme. Svieti, ak je svetlo vypnuté, aby ste ľahšie našli vypínač.
  • Signalizačná kontrolka: Svieti, ak je prístroj v zapnutom stave. Využijete ju napríklad, ak sa vypínač nachádza v inej miestnosti ako svetlo. Svoje opodstatnenie našla najmä v kúpeľniach či na toaletách. Signalizačné osvetlenie však viete namontovať iba ak sa v inštalačnej krabici nachádza nulový vodič (tzv. N vodič).
• Rámčeky: Zakrývajú prechod medzi klapkou a stenou. Môžu byť z rovnakého materiálu a farby ako klapka, alebo si zvolíte kontrastnú farbu a upozorníte na ich výnimočnosť. Dnes už kúpite aj viacnásobné rámčeky. V spoločnom rámčeku umiestnite až 6 prístrojov. Na jednom mieste tak máte vypínače, stmievače, ale aj zásuvky či iné ovládače. Na výber máte vodorovné, ale aj zvislé radenie.
• Strojček: Je skrytá časť vypínača. Plní technickú funkciu vypínača, spína elektrický prúd a zabezpečuje prechod prúdu do koncového zariadenia. Časové spínače budú automaticky regulovať prechod prúdu podľa vami zvoleného času.

Dnešné vypínače sú vyrábané najmä z termoplastov - polypropylénu či polykarbonátov. Klasické plastové materiály však začínajú nahrádzať aj technické materiály ako sklo, kov či betón. Okrem samotného ovládania zariadení vypínače plnia aj ochrannú funkciu - chránia pred elektrickým prúdom. V minulosti úlohu izolantov plnil porcelán a neskôr bakelit. Je to vec osobného vkusu. Trendom dneška je použitie odlišnej farby k odtieňu vašich stien. Na trhu nájdete veľké množstvo značiek od viacerých výrobcov. Každá značka vypínačov má svoje vlastné komponenty a nie sú zhodné s inou značkou a jej súčasťami.

Nesprávna montáž môže viesť k predčasnému poškodeniu káblov, skratom, alebo v najhorších prípadoch aj k požiarom.

Chráničky: Skrytá, ale dôležitá ochrana

Chráničky pre káble nie sú len "pekná vec na poriadok". Predstavujú zásadnú ochranu proti mechanickému poškodeniu, vlhkosti, prachu a UV žiareniu. Mnoho elektrikárov robí chybu, keď vyberajú chráničku "presne na mieru" káblu. Praktický tip: Ak si nie ste istí, vyberte radšej väčší priemer. Jednou z najväčších chýb je použitie chráničky určenej pre vnútorné použitie vo vonkajšom prostredí, kde sa môže rozpadnúť kvôli UV žiareniu. Správny výber a montáž chráničiek nie je miesto na šetrenie.

Pri pokladaní káblov je dôležité ich udržať v drážkach. K tomu sa používajú klince a najmä sadra, ktorá pomerne rýchlo schne. Na sadrovanie sú občas potrební dvaja - jeden sadruje a druhý drží káble v drážkach. Pred sadrovaním je vhodné oblasť drážky jemne navlhčiť.

Rekonštrukcia elektroinštalácie v kuchyni, vrátane výmeny vypínačov a rámčekov, je investíciou do bezpečnosti a komfortu vašej domácnosti. Nepodceňujte jej význam a vždy sa obráťte na kvalifikovaného odborníka.
