Moderná architektúra čoraz častejšie siaha po tenkostenných materiáloch, pričom kovy patria medzi obľúbené voľby. Tento trend umožňuje realizáciu strešných krytín tradičnými klampiarskymi technikami, ale aj modernými high-tech riešeniami, akými sú panelové či kazetové systémy, alebo ich kombinácie. V súčasnosti je výrazným trendom v oblasti strešných krytín pultová alebo plochá strecha. Niekedy sa stretávame aj s požiadavkami architektov na materiálové a konštrukčné zladenie strechy a fasády objektu. V takomto kontexte sa mimoriadne dôležitým funkčným spojením stáva technicky korektne navrhnuté odvodnenie strechy a s ním súvisiace detaily. Meritom tohto článku je priblížiť čitateľovi dôležitosť precízneho návrhu a dôslednej realizácie klampiarskeho ukončenia strešnej krytiny pri odkvape.
Správne navrhnutý a vyhotovený detail pri odkvape musí spĺňať niekoľko kľúčových funkcií, ktoré sú existenčne dôležité pre životnosť a funkčnosť celej strešnej konštrukcie:
- Zabezpečiť staticky spoľahlivé kotvenie krytinových pásov do podkladu.
- Umožniť a zabezpečiť teplotnú rozťažnosť krytinových pásov.
- Zabezpečiť tesné napojenie krytinových pásov na odkvapové ukončujúce plechy.
- Zabezpečiť vyhovujúce zaústenie vlhkosti do odvodňovacieho systému.
- Zabezpečiť dostatočný prívod vzduchu do strešného plášťa, predovšetkým pri odvetraných strešných skladbách.
Príprava Podkladu pre Dokonalé Ukončenie

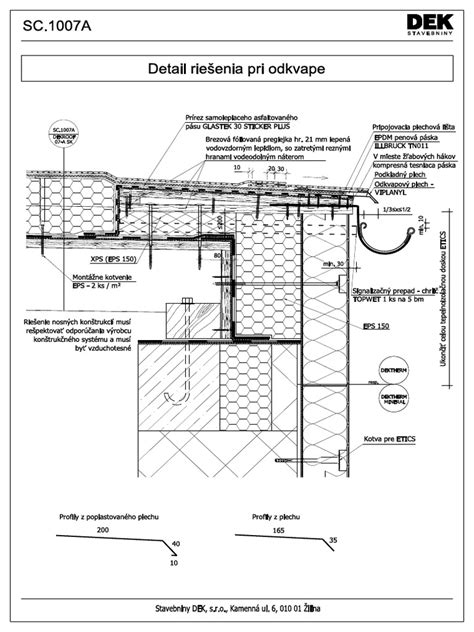

Kvalitná realizácia klampiarskych detailov začína už pri dôslednej príprave podkladu. Táto by mala prebiehať v súlade s uvedenými požiadavkami a normami. Za optimálny podklad sa považuje celoplošný drevený záklop s hrúbkou minimálne 24 mm. Je však dôležité dbať na špecifické požiadavky pri odkvapovej doske. Hrúbka prvej tzv. odkvapovej dosky by mala byť znížená o 2 až 3 mm. Toto opatrenie slúži na zamedzenie vytvorenia spätného spádu pri vyústení do žľabu, čo je kritické pre správne odvodnenie.

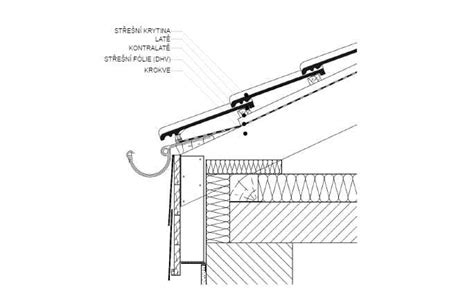

V prípade, že je strešná skladba navrhnutá ako odvetraná, je nevyhnutné pod celoplošným záklopom vytvoriť dostatočne navrhnutú vzduchovú špáru. Jej veľkosť by sa mala pohybovať v rozmedzí 50 až 80 mm, pričom konkrétna hodnota závisí od strešného sklonu a dĺžky krokiev. Pred vyhotovením tejto vzduchovej škáry pomocou pozdĺžnej laty (kontralaty) je nutné dodržať postup, pri ktorom sa difúzna fólia, umiestnená na hornej hrane krokiev, ukončí pri odkvape špeciálnym odkvapovým plechom. Tento plech plní ochrannú funkciu a zároveň pomáha pri správnom formovaní vzduchovej medzery.
Kotvenie: Základ Statickej Spoľahlivosti
Staticky spoľahlivé kotvenie krytinových pásov do podkladu pri odkvape je základným predpokladom pre dlhodobú funkčnosť strechy. Podľa súčasných technických štandardov je nevyhnutné toto kotvenie riešiť pomocou odkvapových plechov, ktoré sa skladajú z vystužujúceho a zaťahovacieho pásu. V prípade materiálov ako TiZn (titán-zinok) sa ako vystužujúci pás používa pozinkovaný plech s hrúbkou 1,0 mm, zatiaľ čo zaťahovací pás je z materiálu TiZn s hrúbkou 0,7 mm a štandardnou šírkou 250 mm. Tvarovanie týchto konštrukcií je zrejmé z technických výkresov.
Zaťahovací pás by mal v ideálnom prípade ležať minimálne 100 mm na odkvapovej doske, čím sa zabezpečí dostatočná opora a pevnosť spoja. Kotvenie samotných odkvapových plechov je potrebné prispôsobiť konkrétnym podmienkam stavby. V štandardných prípadoch sa odporúča kotvenie v dvoch radoch so 100 mm rozostupmi medzi spojovacími prostriedkami. Ako spojovacie prostriedky môžu slúžiť pozinkované klince s priemerom 2,8/25 mm a širokou hlavou, alebo skrutky so zapustenou hlavou 4,0/25 mm. Spomínané zníženie hrúbky odkvapovej dosky je dané práve prekrývaním odkvapových plechov pri ich kotvení.
Okrem primárneho kotvenia je dôležité myslieť aj na ochranu pred vniknutím nežiaducich elementov. K uvedeným plechom sa preto často pridáva mriežka, ktorá slúži na uzavretie vzduchovej špáry a chráni strešný plášť pred práškovým snehom, hmyzom a drobnými škodcami.
V prípade, že je odkvap strechy ukončený pododkvapovým žľabom, je nevyhnutné pred osadením odkvapových plechov namontovať žľabové háky. Tieto háky je potrebné zapustiť do záklopu, čím sa zabezpečí ich stabilita a správna poloha žľabu.
Je dôležité zdôrazniť, že názory niektorých remeselníkov, ktorí považujú zaťahovací pás za zbytočný a drahý, a navrhujú priame zakvačenie odkvapu krytiny do zadného návalku odvodňovacieho žľabu, sú nesprávne a nepatria do slovníka zodpovedného remeselníka. Tento prístup môže viesť k vážnym funkčným problémom a poškodeniu strechy.
Teplotná Rozťažnosť: Pohyb ako Súčasť Dizajnu
Teplotná rozťažnosť je prirodzenou vlastnosťou všetkých materiálov, a preto je jej riešenie nevyhnutné nielen pri pokládke krytinových pásov v ploche, ale aj pri ich napojení na odkvap. V časti o kotvení spomínaný zaťahovací pás hrá kľúčovú úlohu aj v tomto ohľade. Jeho vyhotovenie musí zohľadňovať dĺžku krytinových pásov a je potrebné ho vyhotoviť s predsadením o 30 až 40 mm.
Pri napojení krytinových pásov na takto pripravený odkvap je nevyhnutné dodržať špecifický dištančný priestor, ktorý zabezpečí potrebnú voľnosť pre teplotnú rozťažnosť. V štandardných prípadoch, teda pri dĺžke krytinových pásov do 10 metrov, je postačujúce predsadenie 8 mm. Pre dosiahnutie rovnomerného predsadenia pozdĺž celého odkvapu je veľmi vhodné používať špeciálnu dištančnú šablónu, ktorá zaručí presnosť a konzistentnosť.
Pre lepšiu predstavu o materiáloch a ich správaní pri zmenách teploty uvádzame koeficienty teplotnej rozťažnosti pre bežne používané materiály v stavebníctve:
- Hliník: 2,4 mm/m.100 °C
- Betón: 1,2 mm/m.100 °C
- Olovo: 2,9 mm/m.100 °C
- Bronz: 1,8 mm/m.100 °C
- Foamglas: 0,9 mm/m.100 °C
- Meď: 1,7 mm/m.100 °C
- Mosadz: 1,9 mm/m.100 °C
- PVC: 8 mm/m.100 °C
- TiZn (priečne k smeru valcovania): 1,7 mm/m.100 °C
- TiZn (pozdĺžne k smeru valcovania): 2,2 mm/m.100 °C
- Oceľ: 1,2 mm/m.100 °C
- Zinok nelegovaný: 3,6 mm/m.100 °C
Tradičné spôsoby ukončenia, ktoré sa často používajú pri spracovaní krytín z pozinkovaných alebo povrchovo upravených plechov, tieto požiadavky na teplotnú rozťažnosť vôbec nespĺňajú. Riešenia uvádzané v STN 73 3610, článok 127, sú z pohľadu zabezpečenia teplotnej rozťažnosti pri odkvape taktiež nevhodné. Pri krytinových pásoch s dĺžkou 8 metrov a viac tieto nevhodné riešenia spôsobujú poškodenie celistvosti materiálu, následné zatekanie a markantné zníženie životnosti použitého materiálu.
Tesné Napojenie a Prevencia Kapilárneho VzLínania
Vyhotovenie napojenia krytinových pásov na odkvapové ukončujúce plechy musí zabezpečiť stupeň tesnosti odolný voči dažďu a zároveň zabrániť kapilárnemu vzlínaniu vlhkosti do strešného plášťa. Je dôležité si uvedomiť, že kovové krytiny na dvojitú stojatú drážku, hoci sa to môže zdať lákavé, nie sú úplne vodotesné pri hydrostatickom tlaku. Avšak pri bežnom daždi sú spoje na dvojitú stojatú drážku, nezávisle od výšky drážky, dažďu odolné. Túto skutočnosť je nutné rešpektovať pri návrhu detailu a jeho prevedení.
Krytinové pásy sa napájajú na pripravený zaťahovací pás s dilatačným predsadením, ktoré je ukončené spätným ohybom. Pre účinné zabránenie kapilárnemu vzlínaniu je nevyhnutné tento spätný ohyb nechať roztvorený, a nie pritlačený o spodnú hranu zaťahovacieho pásu.
V prípade, že je sklon strechy v rozpätí od 5° do 10°, je potrebné geometriu tvaru profilu upraviť podľa špecifických požiadaviek.
Súčasťou zaťahovacích pásov, bez ohľadu na snehovú oblasť, je ich ukončenie spätným ohybom. Tieto opatrenia výrazným spôsobom redukujú kapilárny proces. Samotný odkvapový plech sa do podkladu kotví nepriamo cez príponku na strane spätného ohybu a zakvačením do vystužujúceho plechu na strane žľabu.

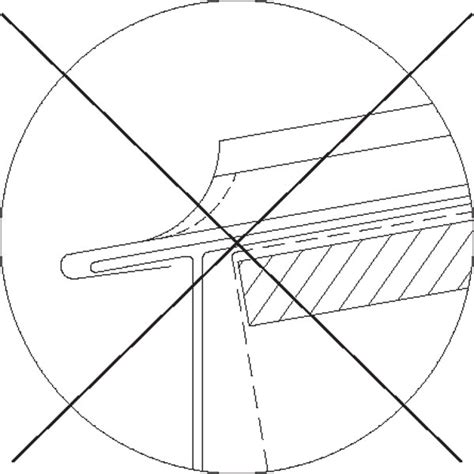

Nemenej dôležitým predpokladom pre zabránenie kapilárneho vzlínania v mieste odkvapu je správne riešenie ukončenia stojatej drážky. Opticky najvkusnejšie a veľmi žiadané riešenie - stojaté - oblúkové, je vhodné len pre sklony strechy od 15° vyššie. Negatívnym spôsobom však ovplyvňuje funkčnosť tohto riešenia strojné vyhotovenie odkvapníc. Relatívne dlhý úsek plechu, ktorý je v stojatom - oblúkovom type ukončenia drážky iba preložený z pohľadu tesnosti, predstavuje potenciálne miesto s kapilárnym zatekaním pod odkvapové konštrukcie a ich následnou deštrukciou. Strojné vyhotovenie odkvapníc je jednoznačne určené predovšetkým pre opláštenie fasád.
Opticky menej atraktívne, ale o to účinnejšie voči kapilárnemu vzlínaniu, je stojaté - šikmé riešenie. Absolútnym víťazom v boji s kapilárnym vzlínaním je však stojaté - kolmé ukončenie. Prevedenie stojaté - kolmé ukončenie je dokonca povolené vyhotoviť s malou dierkou z pohľadu spredu, čo má svoj praktický význam pri ďalšej redukcii kapilárneho procesu. Uvedené ukončenia (stojaté - šikmé a stojaté - kolmé) je nutné aplikovať v rozsahu strešného sklonu od 5° do 15°.
Siba Tech. JEDNODUCHA MONTAZ
Správne Zaústenie Vlhkosti do Odvodňovacieho Systému
Správne zaústenie vlhkosti do odvodňovacieho systému je neoddeliteľnou súčasťou korektného návrhu a realizácie ukončenia krytinových pásov pri odkvape. Zaústenie krytinových pásov do plochy žľabu nesmie presahovať jednu tretinu jeho pôdorysného priemetu. Pri nedodržaní tohto predpokladu bude pri nárazových zrážkach dochádzať k nekontrolovateľnému pretekaniu vody zo žľabu.
Ďalším často podceňovaným pravidlom je nedostatočné vertikálne zaústenie odkvapových plechov do žľabu. V oblastiach s vysokými snehovými zrážkami sa niekedy rieši situácia osadením pododkvapových žľabov hlboko pod odkvapovú hranu, aby boli chránené pred enormným zaťažením od snehu. V štandardných podmienkach je však vertikálne zaústenie vlhkosti do pododkvapových žľabov nevyhnutnosťou. Často sa v rámci tzv. „optimalizačných opatrení“ dochádza k nedodržiavaniu uvedeného pravidla, k úmyselnému skracovaniu rozvinutej šírky zaťahovacích pásov, a dôsledky bývajú často fatálne.
Alternatívne Riešenia a Praktické Skúsenosti
Existujú aj alternatívne riešenia ukončenia krytinových pásov pri odkvape, napríklad riešenie so štruktúrovanou rohožou. Pri tomto riešení je dôležité dodržať niekoľko zásad: štruktúrovanú rohož ukončiť 50 mm od okraja, difúznu fóliu je nutné prilepiť na zaťahovací pás, je potrebné dodržať presah pri napojení pre dilatačné pohyby krytiny a štruktúrovaná rohož nesmie presiahnuť cez zaťahovací pás.
Príklad z praxe, ktorý ilustruje dôležitosť správneho návrhu a realizácie, je projekt „Rekonštrukcia budovy ochranného obvodu Štrbské Pleso“. Vďaka angažovanosti riešiteľa projektu sa podarilo technicky a ekonomicky zhodnotenému investorovi plne uplatniť vyššie uvedené technické predpoklady pre správny návrh a realizáciu napojenia krytinových pásov na odkvap. Samozrejme, aj všetky ostatné klampiarske konštrukcie boli v rámci objektového poradenstva spoľahlivo doriešené. Pôvodný projekt vypracoval Stavoprojekt Košice, pracovisko Poprad v roku 1984. Autorom pôvodného architektonického riešenia bol Ing. arch. Derevjaník. Autorom rekonštrukcie, ukončenej v roku 2009, bol Ing. arch. Branislav Rzyman. Klampiarske práce realizovalo Klampiarstvo Jozef Kuzma & syn z Kežmarku. Použitý materiál bol Rheinzink predzvetraný modrošedý, hrúbky 0,7 mm.
Záver: Kvalita Realizácie ako Kľúč k Životnosti
Rozhodnutie pre uplatnenie tenkostenných ušľachtilých kovov pre strechy alebo fasády je z rôznych dôvodov správnym rozhodnutím. Medzi ne patrí nenapodobiteľná prírodná patina, ktorá chráni pred poveternostnými vplyvmi po niekoľko generácií, bezúdržbovosť, odolnosť voči UV žiareniu počas celej životnosti a možnosť vytvárania vodotesných spojov cestou spájkovaných spojov. Pri dôslednej príprave je možné riešiť takmer každý tvar strechy alebo fasády.
Pochopiteľne, aj napriek spoľahlivej príprave, môže celé úsilie stroskotať na nekvalitnej realizácii. V praxi sa bohužiaľ stretávame s prípadmi, kedy pod tlakom finančnej optimalizácie dochádza k zámene navrhnutých materiálov bez akejkoľvek úcty k autorovi projektu. Taktiež sa stáva, že klampiarske práce vyhotovujú remeselníci bez dostatočných skúseností a úcty k vlastnému remeslu, a bez citu pre detail.
V prípade projektu „Rekonštrukcia budovy ochranného obvodu Štrbské Pleso“ tomu tak nebolo. Navrhnutý materiál sa kvalitne a spoľahlivo zabudoval a bude dlhé obdobie spoľahlivo slúžiť svojmu účelu. Na záver mi ostáva poďakovať všetkým zúčastneným stranám za spoluprácu a dôveru v mene spoločnosti Rheinzink SK, s. r. o.
